网络通信中的POE PD详解：从核心概念到芯片选型指南
1. 引言：什么是POE PD？
在网通行业（网络通信设备行业）中，POE PD 是一个至关重要的组合概念，它代表了以太网供电系统中的受电设备端。理解POE PD是设计、选型和部署现代网络设备（如无线AP、网络摄像头等）的基础。
简单来说：
PoE：指 以太网供电，一种通过标准网线同时传输数据和直流电的技术。
PD：指 受电设备，即通过网线接收电力的一方。
POE PD：泛指整个PoE系统中，接收并使用电力的终端设备。
与PD协同工作的另一端是PSE，即供电设备（如PoE交换机），它负责提供电力。
一个生动的比喻：
PSE 如同“充电器”或“电源适配器”。
PD 如同需要充电的“手机”或“笔记本电脑”。
网线 则是那根既能传数据又能充电的“神奇数据线”。
2. POE PD系统核心解析
2.1 系统构成与工作流程
一个完整的PoE系统由三部分构成：
PSE：供电设备，系统的电力来源和管理者。
PD：受电设备，电力的消耗者。
网线：数据和电力的传输媒介。
其工作流程是一个精密的“握手”协议：
检测：PSE向网线发送低电压信号，探测对端是否连接了符合标准的PD。防止对非PoE设备（如电脑）造成损坏。
分类：PSE确定PD的功率等级，以便分配适当的电力。
供电：握手成功，PSE开始提供全功率的48V直流电。
实时监控与断电：PSE持续监控，当PD断开或功耗异常时，立即停止供电。
2.2 常见的POE PD设备
在网通和安防等领域，几乎所有低功耗的网络终端都可以是PD设备：
无线接入点：家用Wi-Fi路由器、企业级AP。
网络摄像机：监控IPC，尤其是安装在高处的摄像头。
IP电话：办公室的VoIP电话。
网络设备：小型PoE交换机（作为PD级联）。
门禁对讲系统、物联网传感器、信息发布屏等。
2.3 POE标准与功率等级
PoE技术已发展出多个IEEE标准，以满足不同设备的功率需求。
| 标准名称 | IEEE 标准 | 最大端口功率 (PSE端) | PD端可用功率 | 典型 PD 设备举例 |
|---|---|---|---|---|
| PoE | 802.3af (Type 1) | 15.4 W | ≈ 12.95 W | IP电话、基础型网络摄像头 |
| PoE+ | 802.3at (Type 2) | 30 W | ≈ 25.5 W | 支持云台的摄像头、双频无线AP |
| PoE++ | 802.3bt (Type 3) | 60 W | ≈ 51 W | 视频会议系统、多天线Wi-Fi 6 AP |
| PoE++ | 802.3bt (Type 4) | 90 W - 100 W | ≈ 71 W - 90 W | 笔记本电脑、大型智能显示屏 |
3. POE与PD芯片深度解析
要实现上述功能，离不开核心的芯片技术。POE芯片通常指PSE芯片，它与PD芯片协同工作。
3.1 PSE芯片：供电端的“大脑”
核心功能：
检测与识别：发现合法PD，排除非PD设备。
功率分类与管理：识别PD功率需求，并进行智能分配和监控。
启动与监控：控制供电开关，实时监测电流、电压，提供过载、短路保护。
掉电检测：在PD断开时自动停止供电。
支持多种模式：支持Alternative A/B及4对线供电模式。
3.2 PD芯片：受电端的“管家”
核心功能：
身份呈现：向PSE展示标准签名电阻，声明自己是合法PD。
功率等级声明：告知PSE自身所需的功率等级。
整流与极性校正：自动校正网线极性，确保电路正确供电。
浪涌抑制：防止上电瞬间的电流冲击。
DC-DC转换：最核心功能，将网线上的高压（36-57V）直流电高效转换为设备主板所需的低压（如3.3V, 5V, 12V）。
4. 芯片选型指南

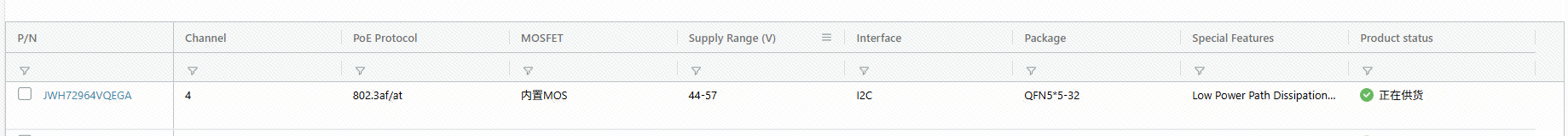

4.1 PSE芯片选型参数
为PoE交换机或注入器选择PSE芯片时，需关注以下参数：
| 参数类别 | 关键参数 | 选型说明 |
|---|---|---|
| 核心标准与功率 | 支持标准 (af/at/bt) | 根据目标市场PD设备的主流标准选择。 |
| 每端口/总系统功率 | 确保功率能满足所有端口PD设备的同时满负荷运行。 | |
| 端口规模 | 集成端口数 | 如4口、8口、24口，根据产品规划选择，影响系统复杂度和成本。 |
| 管理与控制 | 控制接口 (I2C, SPI) | 需与主控CPU的接口匹配。 |
| 管理方式 | 自动管理还是手动管理？是否需要完善的功率监控？ | |
| 电气特性 | 供电模式 | 支持的供电模式（A/B/4-pair）影响变压器和PCB设计。 |
| 效率与散热 | 转换效率影响整机散热设计，需重点关注。 | |
| 保护功能 | 热插拔、过流、短路保护是否完善。 | |
| 其他 | 封装、工作温度、成本 | 商业因素和工程因素的平衡。 |

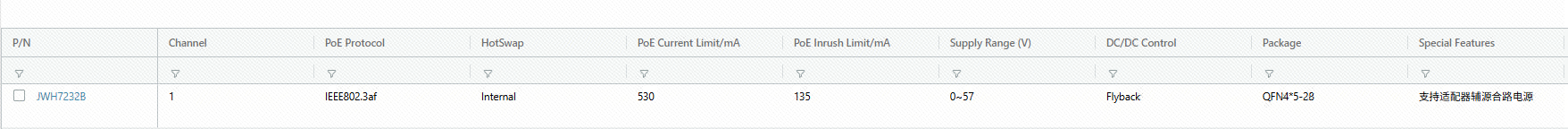

4.2 PD芯片选型参数
为摄像头、AP等设备选择PD芯片时，需关注以下参数：
| 参数类别 | 关键参数 | 选型说明 |
|---|---|---|
| 核心标准与功率 | 支持标准与等级 | 芯片能力必须覆盖设备整机的峰值功耗。 |
| 最大输入功率 | 芯片能处理的最大功率需留有余量。 | |
| 输出特性 | DC-DC输出 (电压/电流) | 重中之重。输出必须匹配主板需求，转换效率（通常85%-94%）直接影响设备发热和稳定性。 |
| 集成度与尺寸 | 集成度 | 是否集成DC-DC和功率MOSFET？高集成度简化设计，降低BOM成本。 |
| 封装与尺寸 | 需适应设备内部紧凑的PCB空间。 | |
| 接口与特性 | 分类方式 | 硬件分类还是LLDP？ |
| 辅助电源支持 | 是否支持外部电源适配器供电及自动切换？ | |
| 保护功能 | 保护特性 | 完善的欠压/过压/过流/过热保护是设备可靠性的保证。 |
4.3 选型流程总结
PSE芯片选型流程：
确定需求（端口数、总功率） -> 寻找芯片（标准、端口数） -> 评估接口与管理功能 -> 检查电气特性与散热 -> 最终决策（成本、供货）
PD芯片选型流程：
计算整机峰值功耗 -> 确定所需PoE标准 -> 寻找DC-DC输出匹配、高效率的芯片 -> 评估集成度与尺寸 -> 确认保护功能与辅助电源
5. 结语
POE PD技术通过“一线两用”的极简哲学，极大地推动了网络设备的部署便利性和灵活性。从宏观的系统架构到微观的PSE/PD芯片，每一层都蕴含着精妙的设计。
理解POE PD不仅是理解一个概念，更是掌握了构建现代智能网络、安防监控和物联网系统的关键一环。在具体产品设计中，对PSE和PD芯片的精准选型，是决定产品竞争力、可靠性和成本的核心步骤。
