matlab构造带通巴特沃斯滤波器进行滤波

%% 详细演示示例（修正版）
fs = 1000;          % 采样率 1kHz
t = 0:1/fs:1;       % 1秒时间向量% 生成测试信号：包含多个频率成分
f1 = 10;    % 10Hz - 滤除
f2 = 50;    % 50Hz - 保留
f3 = 150;   % 150Hz - 滤除
f4 = 200;   % 200Hz - 滤除signal = sin(2*pi*f1*t) + 0.5*sin(2*pi*f2*t) + ...0.8*sin(2*pi*f3*t) + 0.6*sin(2*pi*f4*t);% 设计20-80Hz带通滤波器
f_low = 20;
f_high = 80;
Wn = [f_low, f_high] / (fs/2);  % 归一化[b, a] = butter(6, Wn, 'bandpass');fprintf('滤波器系数:\n');
fprintf('b = [%s]\n', sprintf('%.4f ', b));
fprintf('a = [%s]\n', sprintf('%.4f ', a));% 应用滤波
filtered_signal = filtfilt(b, a, signal);%% 可视化结果
figure('Position', [100, 100, 1200, 800]);% 原始信号
subplot(3,2,1);
plot(t, signal);
title('原始信号');
xlabel('时间 (s)'); ylabel('幅度');
grid on;% 滤波后信号
subplot(3,2,2);
plot(t, filtered_signal);
title('带通滤波后 (20-80Hz)');
xlabel('时间 (s)'); ylabel('幅度');
grid on;% 频谱对比
N = length(signal);
f = (0:N-1)*fs/N;% 修正：先计算FFT，再索引
signal_fft = abs(fft(signal));
filtered_fft = abs(fft(filtered_signal));subplot(3,2,3);
plot(f(1:N/2), signal_fft(1:N/2));
title('原始信号频谱');
xlabel('频率 (Hz)'); ylabel('幅度');
grid on;subplot(3,2,4);
plot(f(1:N/2), filtered_fft(1:N/2));
title('滤波后信号频谱');
xlabel('频率 (Hz)'); ylabel('幅度');
grid on;% 滤波器频率响应
subplot(3,2,[5,6]);
[h, w] = freqz(b, a, 1024, fs);
plot(w, 20*log10(abs(h)));
title('带通滤波器频率响应');
xlabel('频率 (Hz)'); ylabel('幅度 (dB)');
grid on;
hold on;
plot([f_low, f_low], [-100, 0], 'r--', 'LineWidth', 1);
plot([f_high, f__high], [-100, 0], 'r--', 'LineWidth', 1);
legend('滤波器响应', '通带边界');

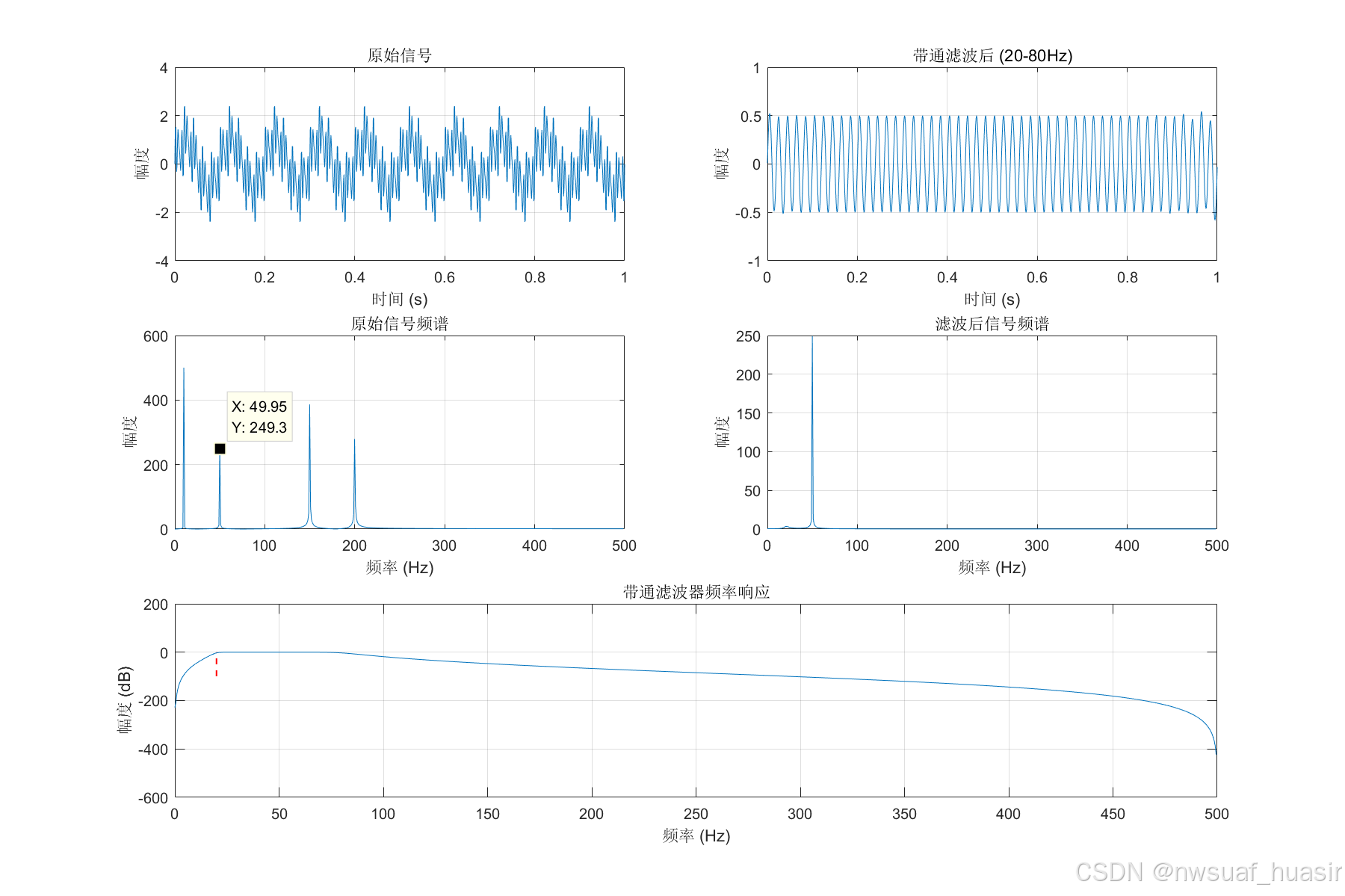

显示结果如下：
