STM32中PB4引脚作普通GPIO使用的一个小问题
记录一个STM32中PB4引脚作普通GPIO使用过程中遇到的小问题

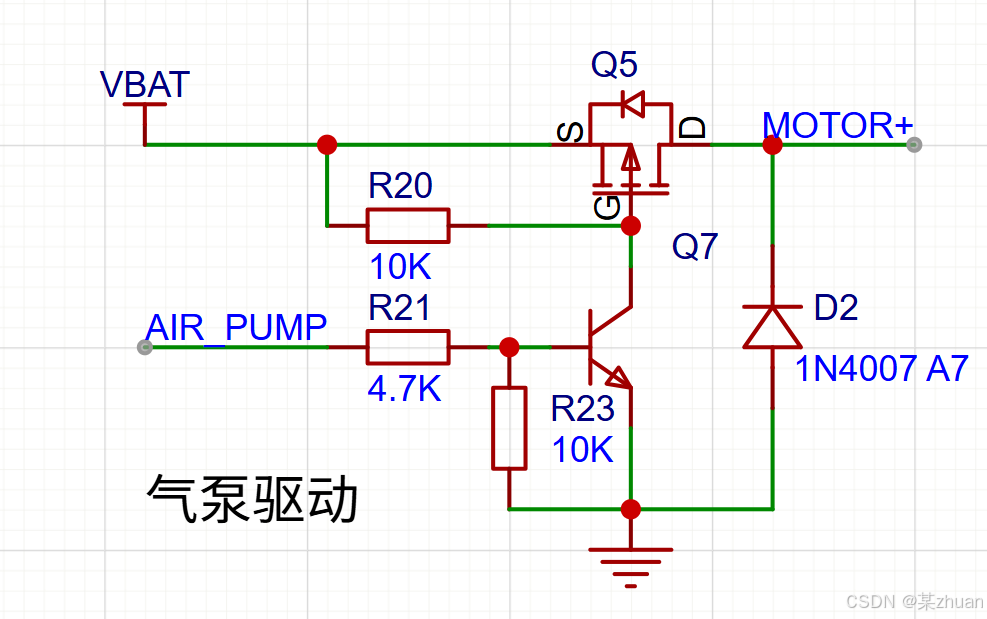

最近用STM32设计了一个小项目，板子上设计了这样一个电路，如下图
电路预计实现的功能是，单片机产生PWM波，用MOS管控制气泵的开关和速度。

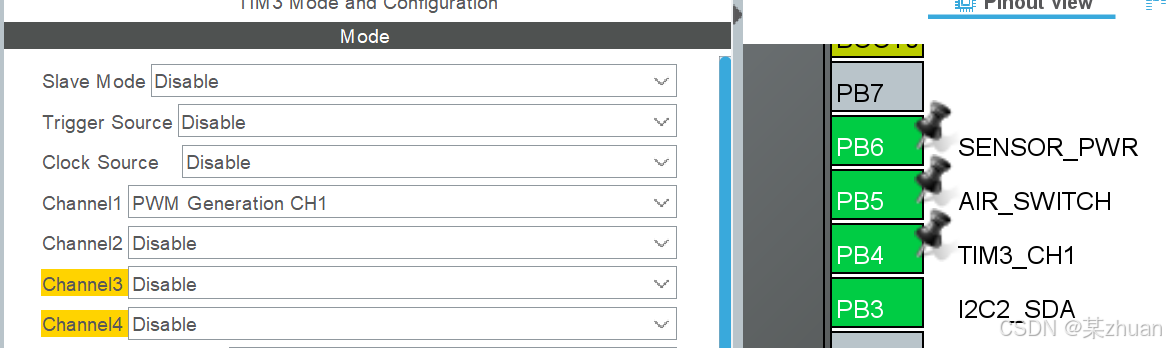

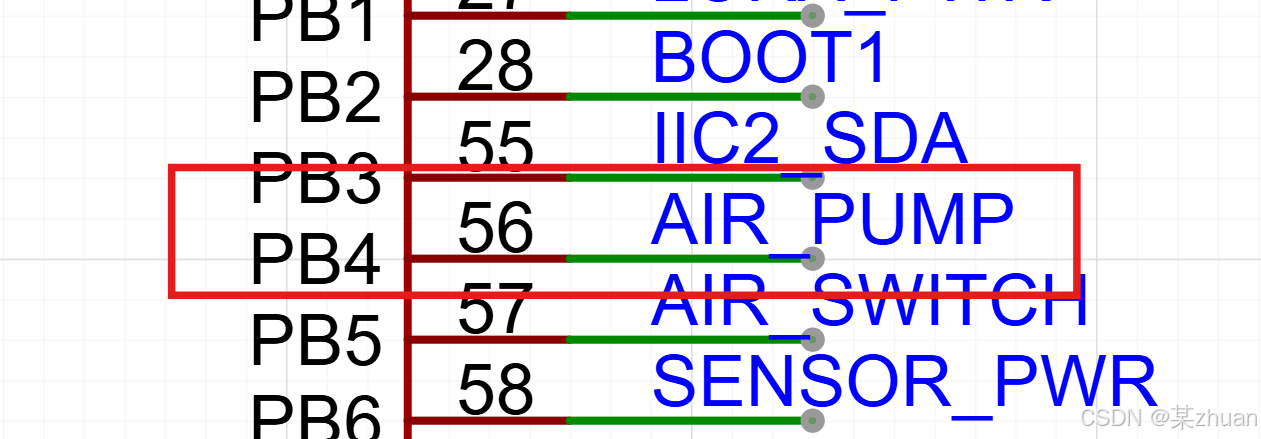

配置了TIM3定时器的输出通道1，复用引脚是PB4

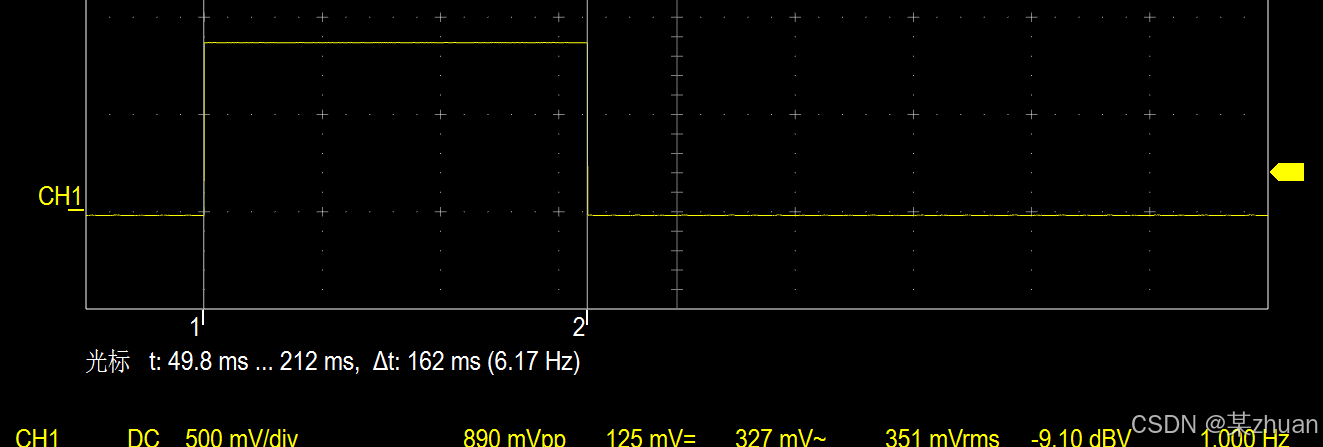

焊接好板子测试，发现在上电瞬间气泵会短暂开启，直至运行到主函数，气泵才会按照配置的初始状态关闭。一测才发现PB4在按下复位后会出现大约160ms的高电平，导致MOS导通，气泵工作。

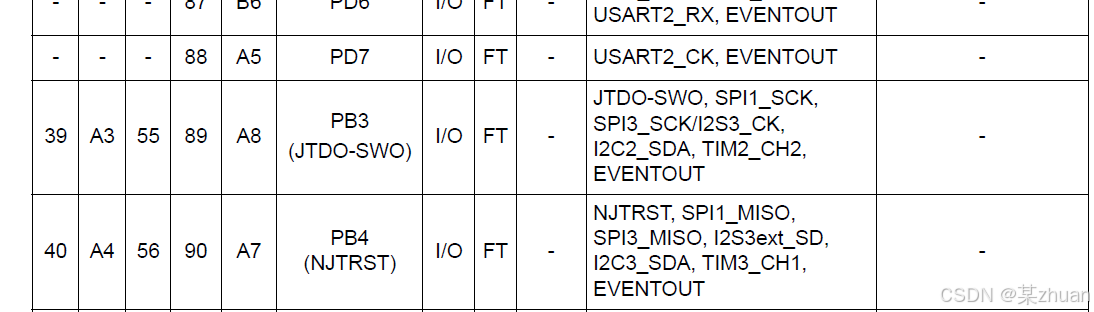

检查了硬件焊接没出现问题，于是想到GPIO上电的状态，翻了手册，PB4是作为JTAG的NJTRST使用的，复位期间处于上拉状态。

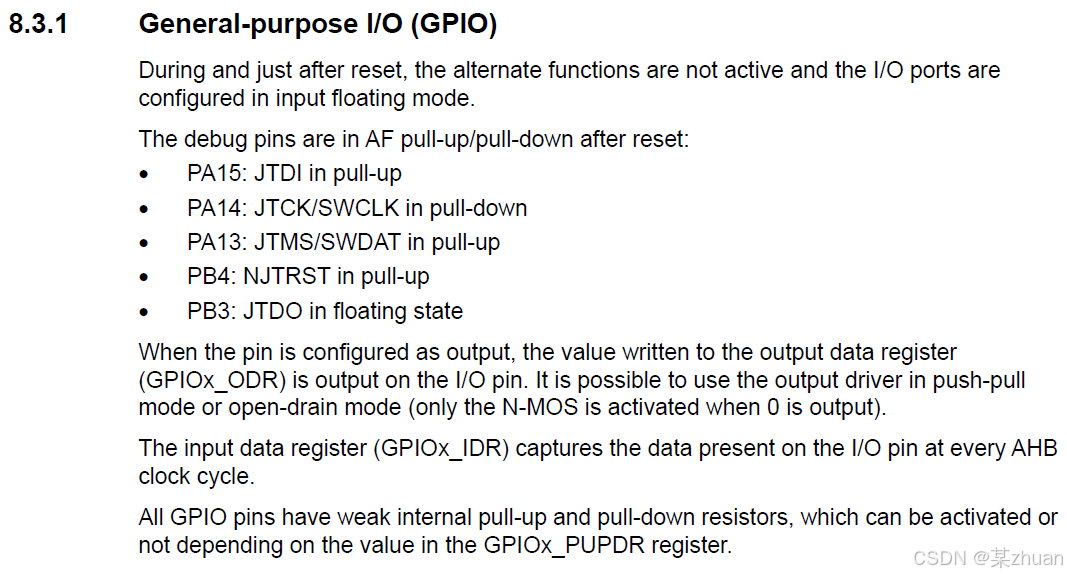

手册中这样描述复位默认状态的：

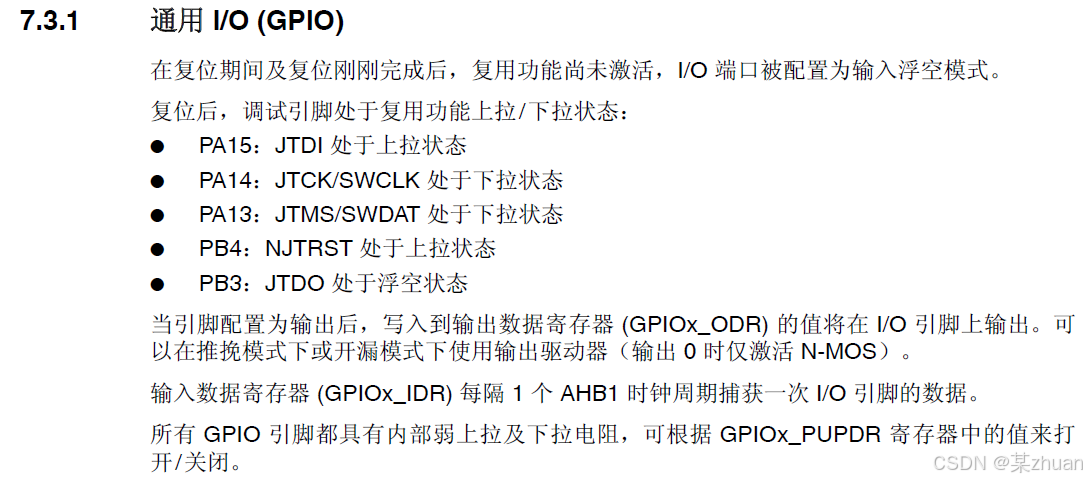

中文：
不光是上电过程，程序烧录过程中PB4也会出现高电平，最后决定把功能移到其他GPIO来解决。
总结：PB4在上电过程会出现短暂的高电平，不建议用PB4引脚控制对上电状态敏感的器件。
