概述

想研究一个开源工程(基于arm-gcc工具链的makefile工程)，想试试能不能导入MCUXpresso进行单步调试。
实验分2步，现在第一步完成了一半，准备完成第一步的另一半。
现在已经从NXP向导做的工程中，抠出了一个makefile工程(debug - MCUXpresso - 从NXP工程做一个makefile工程出来), 现在就将这个nxp工具链的makefile工程导入MCUXpresso, 看看能不能单步调试。

如果能单步调试，实验的第一步就完成了。
当然，我既然写这个笔记，当然是已经能单步调试了，实验的第一步已经完成。
在此，仅是记录实验过程和要点。

笔记

前置

需要从nxp向导做的工程中，将memory设置导出来。在导入makefile工程后，需要导入这个配置，否则无法单步调试。
为啥不能在NXP的UI中选择正确的内存调试配置？答案是不能。MCUXpresso有bug, 即使是选了和MCU对应的内存配置和FLASH下载算法文件，只能是内存配置改了，但是FLASH算法文件始终都是旧的或者默认的，只能用导入正确的内存配置文件来解决这个问题。

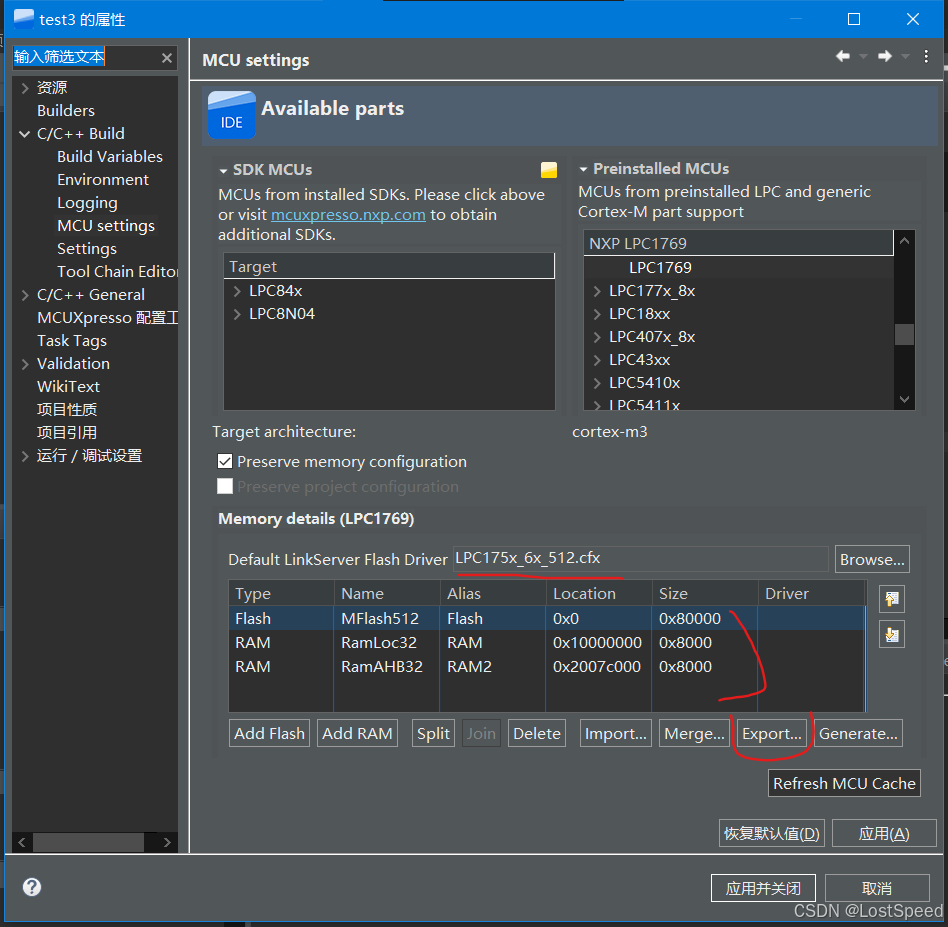

从nxp向导生成的工程中导出内存配置

这个工程一定要是正常工程(nxp向导生成的c++工程)，已经正常编译过，可以对自己的板子进行单步调试了。
一般，nxp向导生成的c++工程，不需要进行啥设置，就可以直接对板子进行单步调试。调试目标和调试选项都是根据MCU预先设置好的。

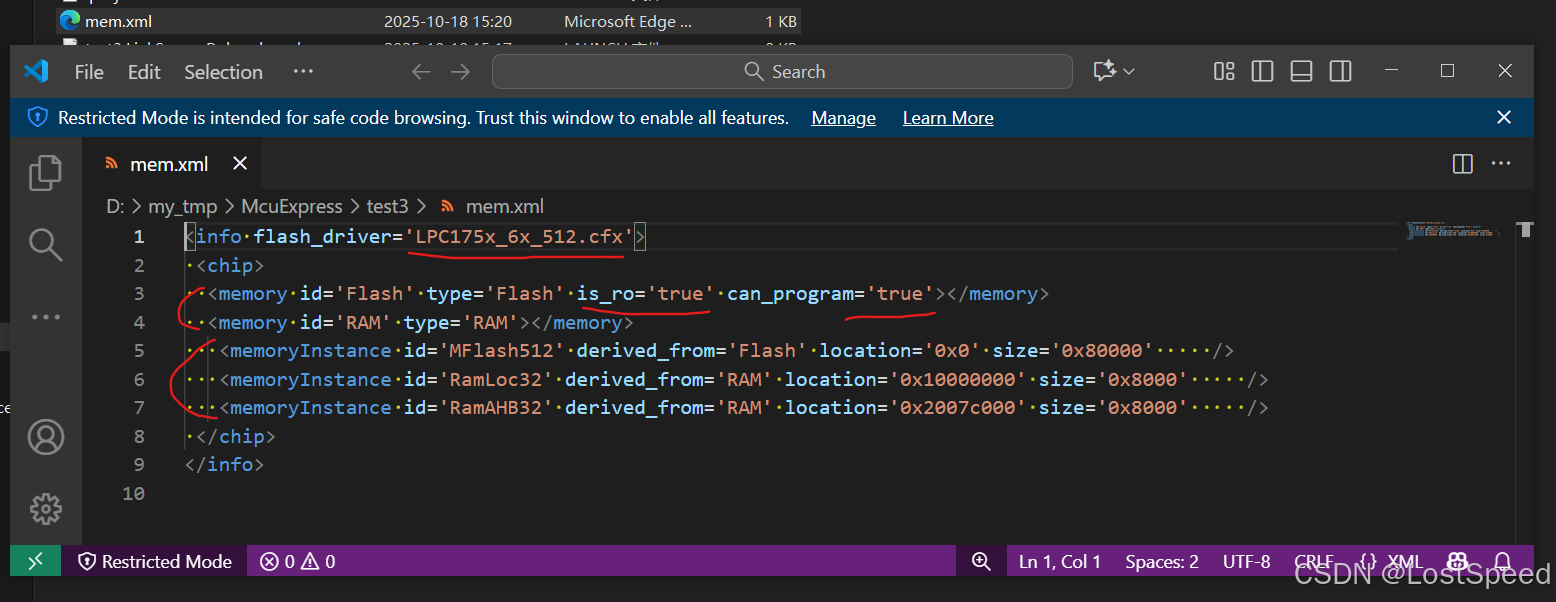

打开导出的内存配置文件，可以看到里面有FLASH算法文件的名称，这在导入makefile工程后，无法设置的(是MCUXpresso的bug).
如果自己熟悉MCUXpresso, 也可以从不好使的导入后的工程，导出内存配置，然后将FLASH算法文件名称改成正确的，再导入，就可以单步调试了。

如何导入makefile工程，配置，单步调试？

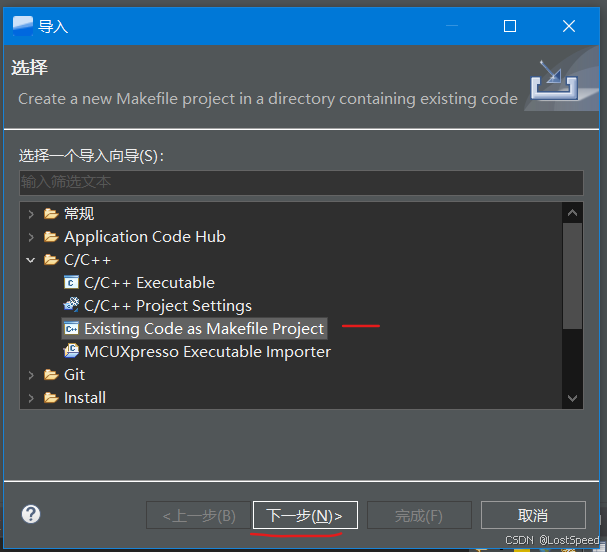

导入makefile工程

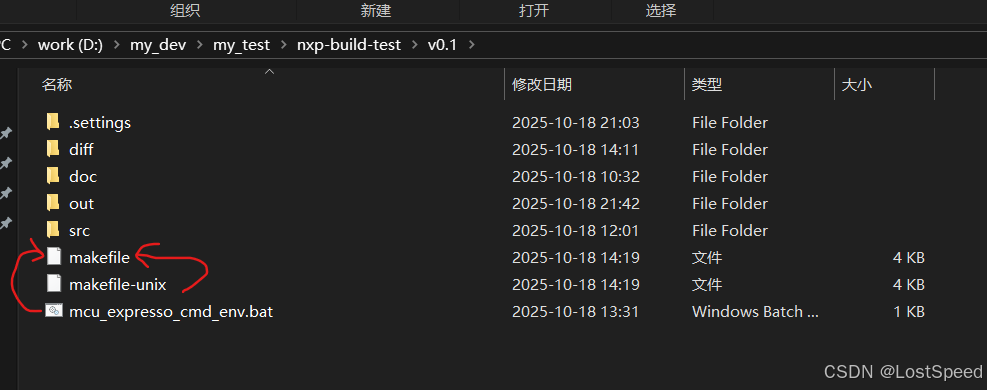

先确认自己的makefile工程，是可以通过nxp工具链正常编译通过的。然后清掉工程输出。

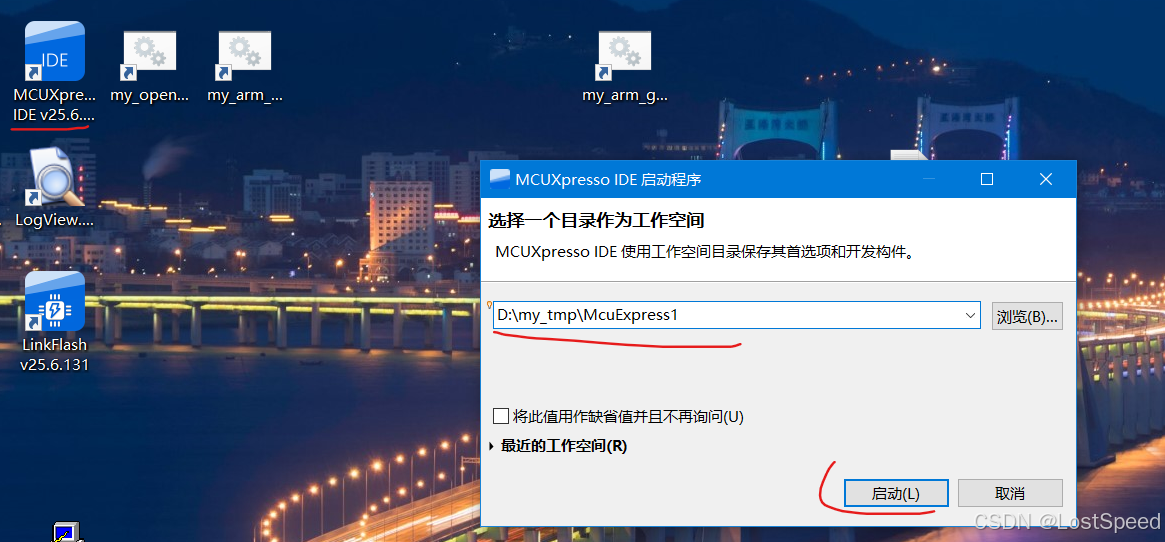

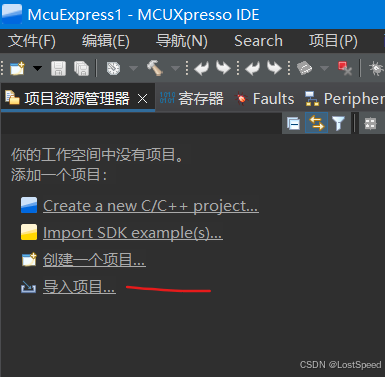

开一个新的工作区(磁盘目录没有这个工作区目录)，我们从头做实验。

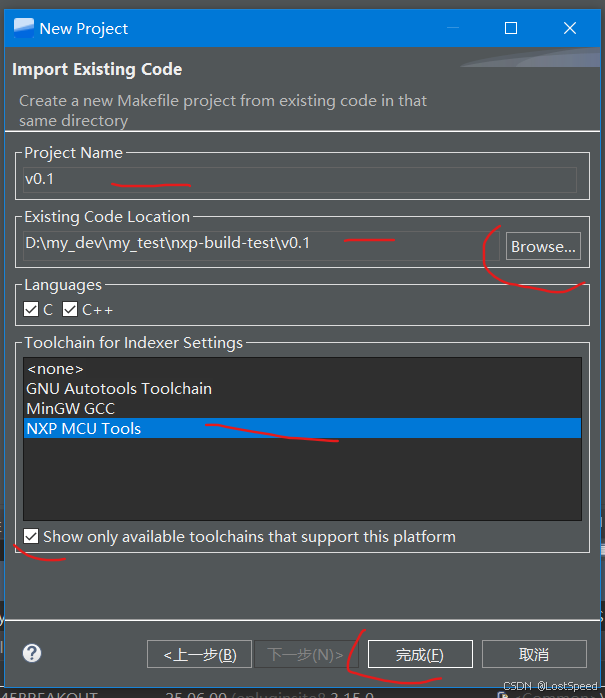

我这个makefile工程是nxp工具链整理出来的，所以导入的时候，也选择nxp工具链，点击完成。

配置

刚导入完成，MCU，内存，库这些都是空的，如果单步调试，必然失败。因为MCUXpresso的Linkserver都不知道用什么FLASH算法下载程序，也不知道目标MCU和内存布局。

但是，现在我们也设置不了，没有菜单可以设置。
因为现在工程的配置文件格式都不对，即使去设置，也会报错，导致无法设置。
实验了一下，只能是强行假装单步调试，等失败后，关掉MCUXpresso, 再启动MCUXpresso, 再进入工程时，工程配置文件就有了。此时，就可以设置了。

现在就按照上面那这行实验记录来一遍。

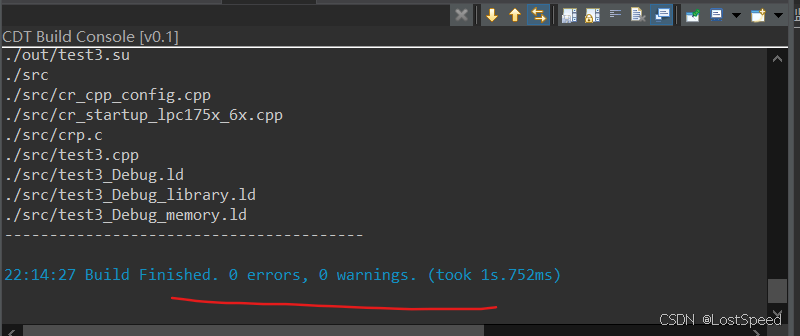

在MCUXpresso中，先将程序编译一下，此时，也是调用的我们自己工程的makefile来编译的。


现在，先来一次失败的单步调试。

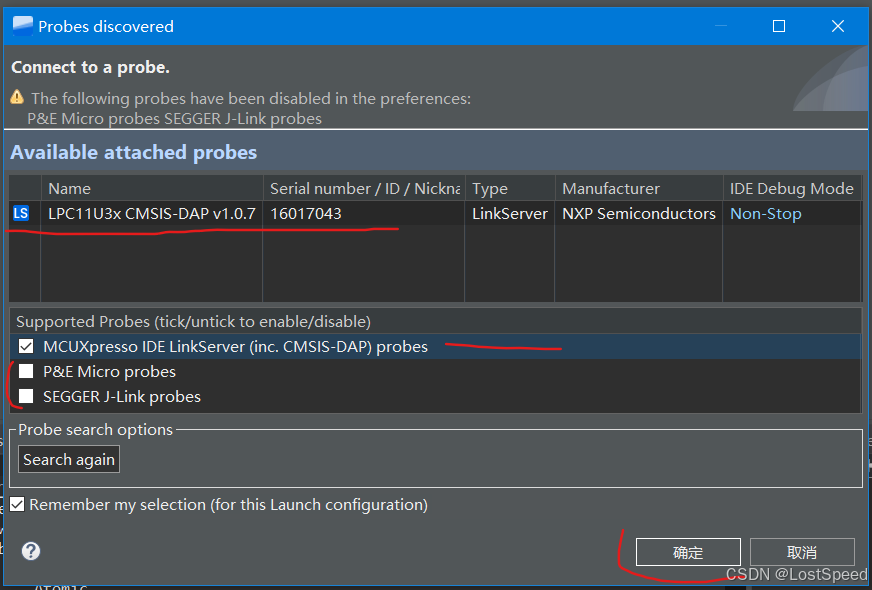

MCUXPresso支持3种硬件调试器，CMSIS-DAP是其中一种，我们不用选板子上是哪种硬件调试器，MCUXPresso会自己侦测。

如果自己清楚，也可以将不是的那2种勾掉，然后确定。

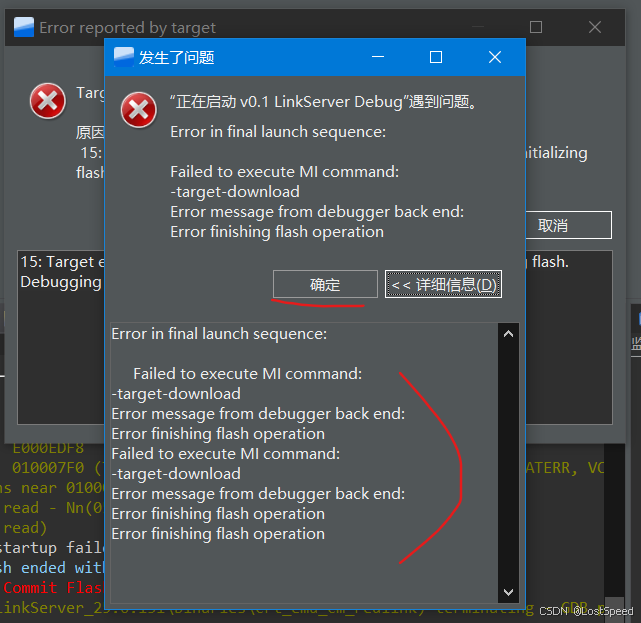

这次是必然失败的，因为什么都没有设置。默认设置的参数和我们的板子大概率不一样。
点击确定，关闭报错框。

在控制台里面看报错信息，往上翻，可以看到，是因为FLASH下载算法文件不对，因为程序下载失败。

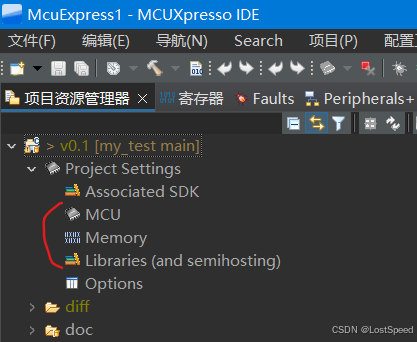

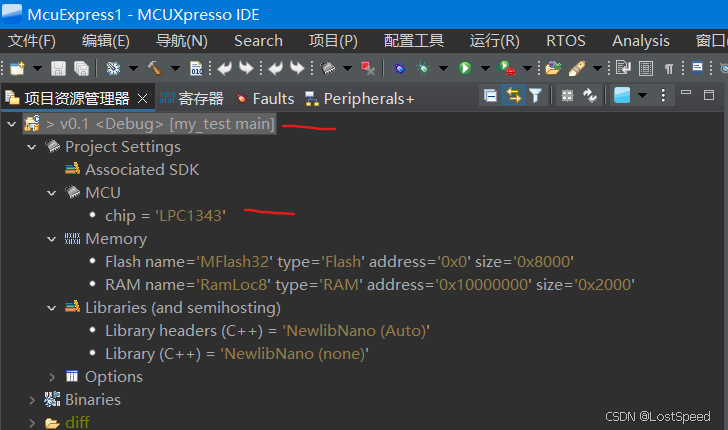

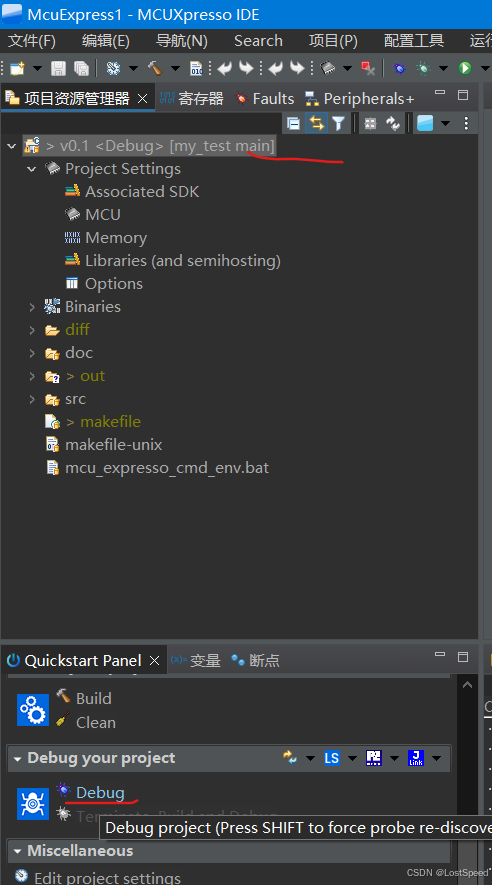

现在去工程树中去看，已经看到MCUXpresso已经帮我们填了错误的MCU型号。

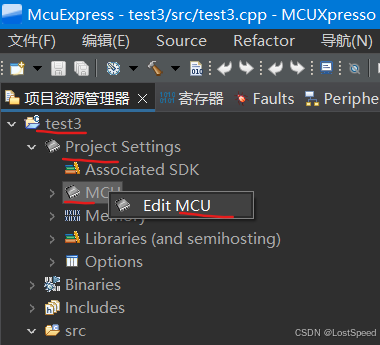

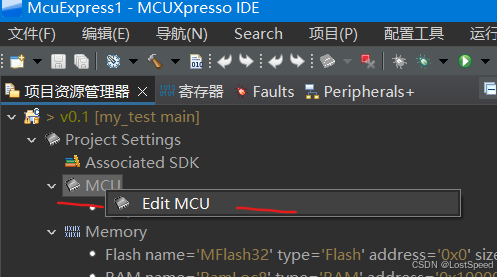

这时，我们就可以自己用菜单去改了(改成我们板子的MCU, 导入正确的内存配置文件)

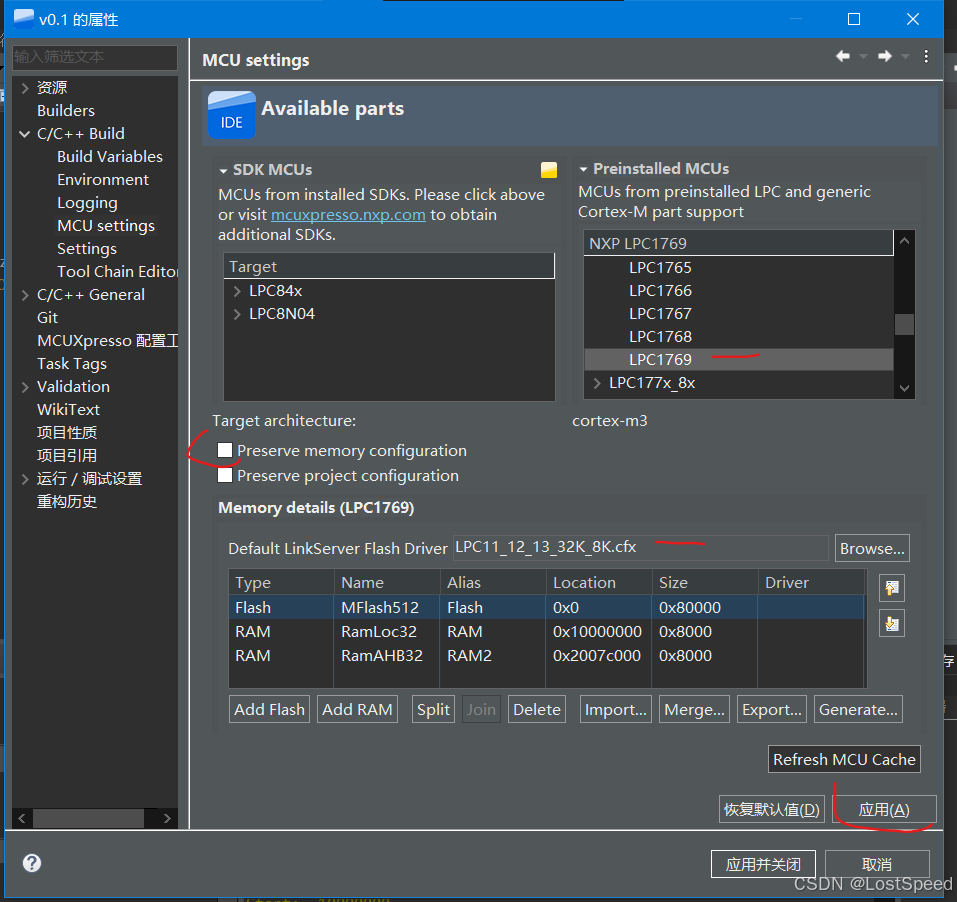

去除勾选(保留内存配置)，然后选MCU为自己板子的MCU,点击应用。

因为MCUXpresso的bug, 我们无法通过选择FLASH算法文件，来更改工程实际要使用的算法文件。(即使选了，应用，关掉对话框，再打开对话框，还是旧的FLASH算法文件，导致单步调试失败)。

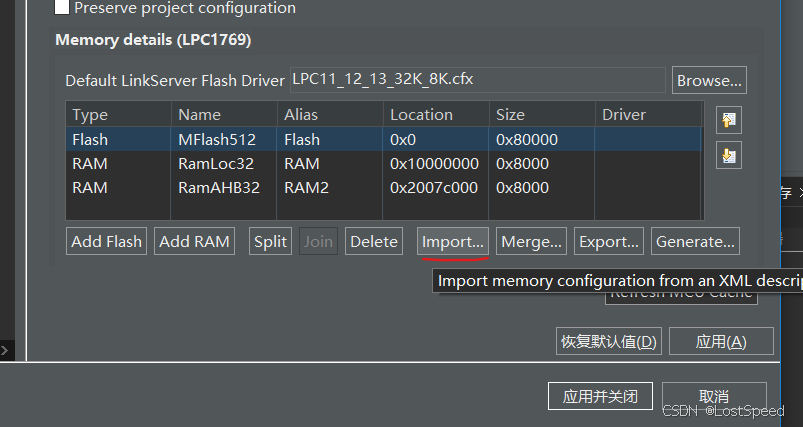

所以，我们现在就要导入前面从正常工程导出的内存配置文件。

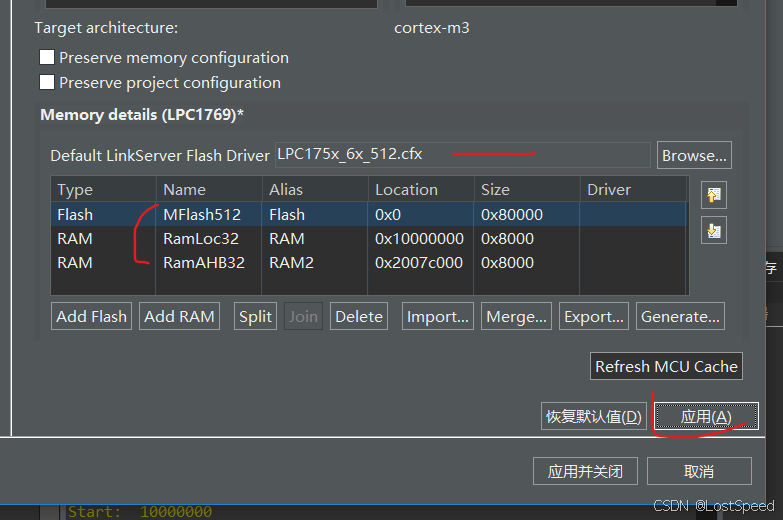

现在FLASH算法和内存配置，都对了。点击应用，应用并关闭。关掉对话框。

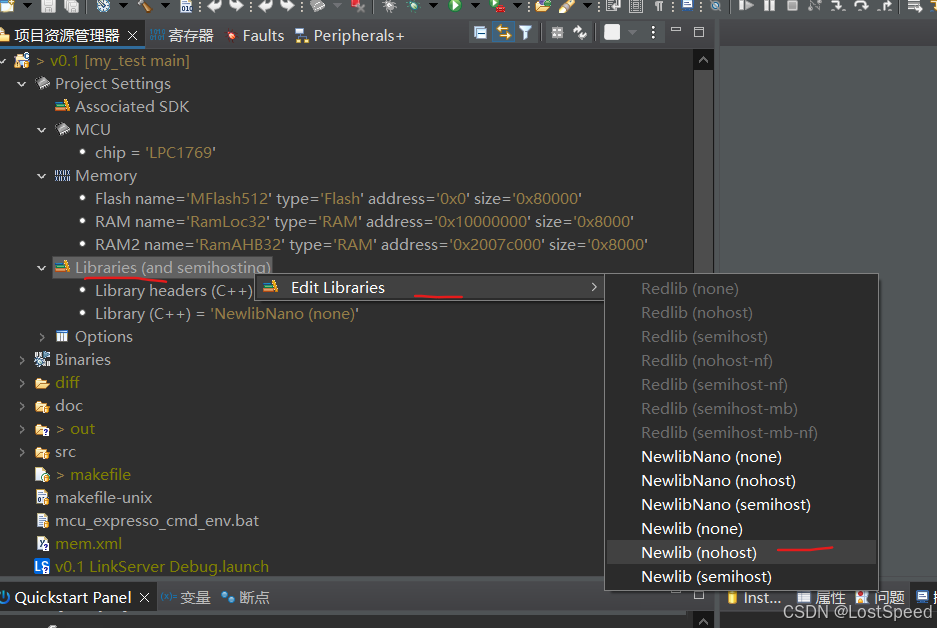

根据自己需要，将库设置为Newlib(nohost)

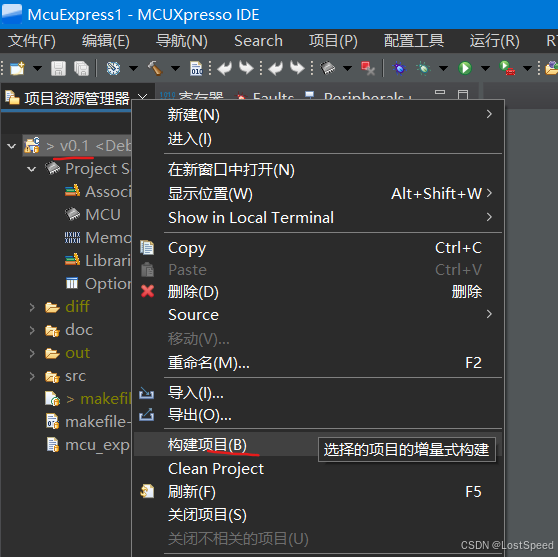

现在将工程再重新编译一遍。

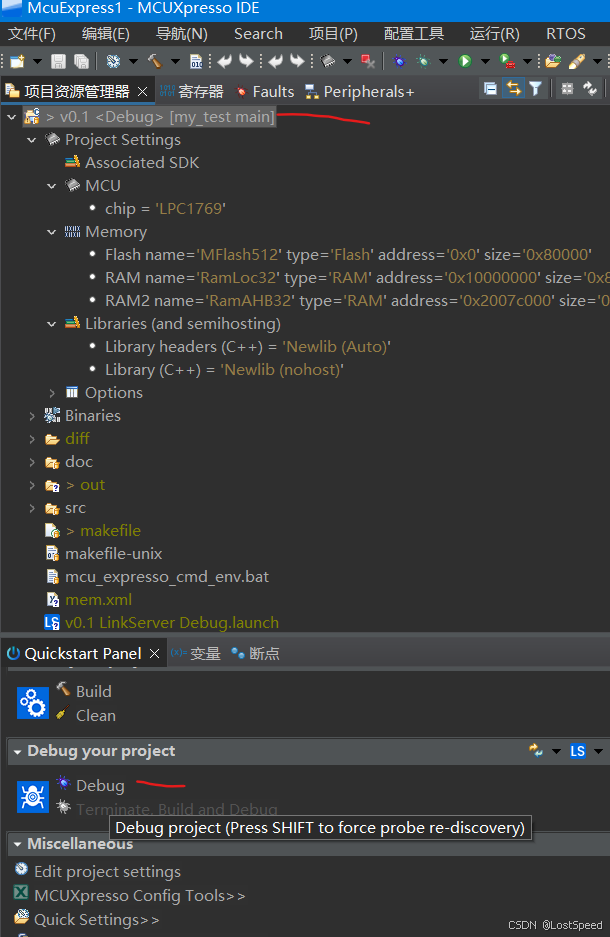

开始调试。

这次单步调试是失败的，关掉报错框。

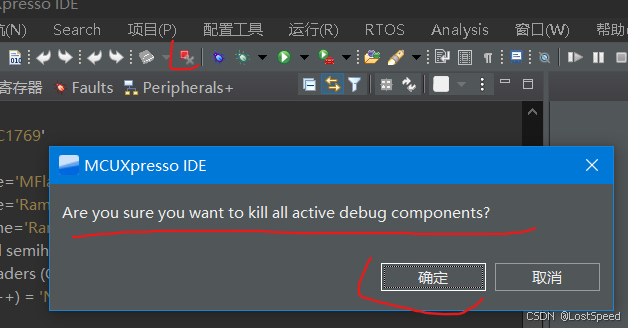

杀掉可能存在的调试器进程。

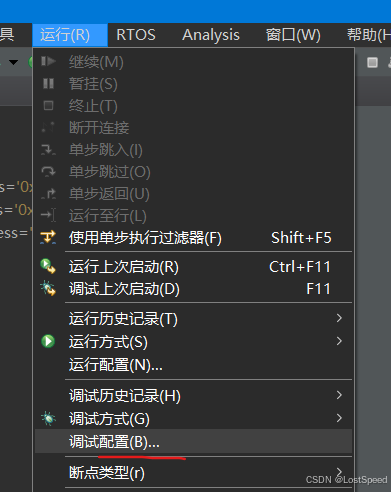

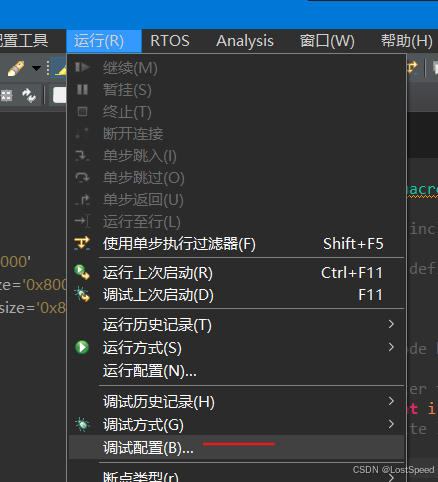

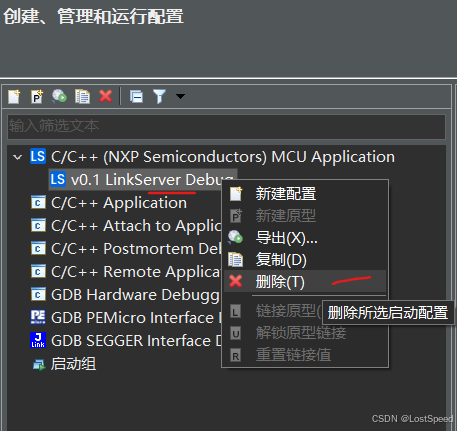

去调试配置中，删除可能存在的旧调试配置。


关闭调试配置对话框。
再开始单步调试。

因为我们已经删除了所有的调试配置，调试开始后，会让我们自己来选。

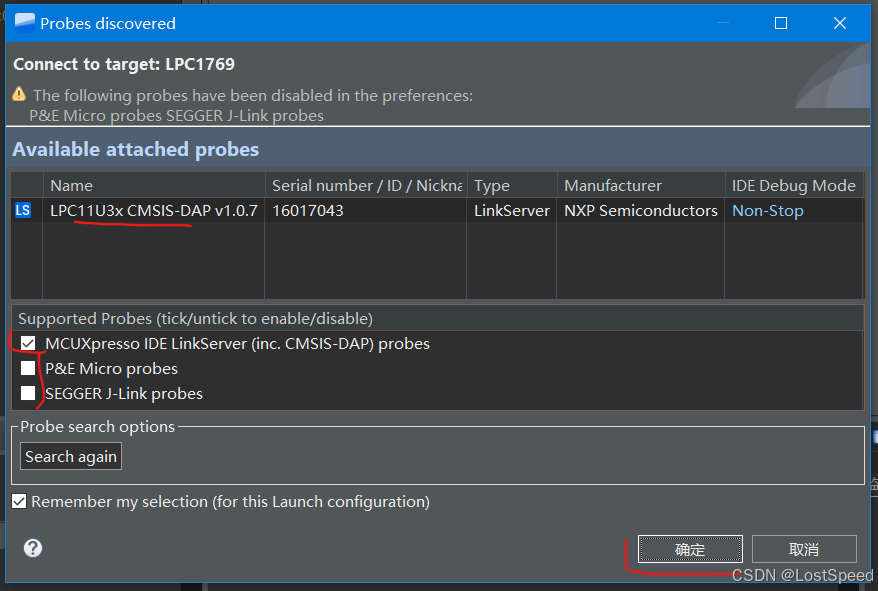

选择侦测到的CMSIS-DAP调试器，点击确定。

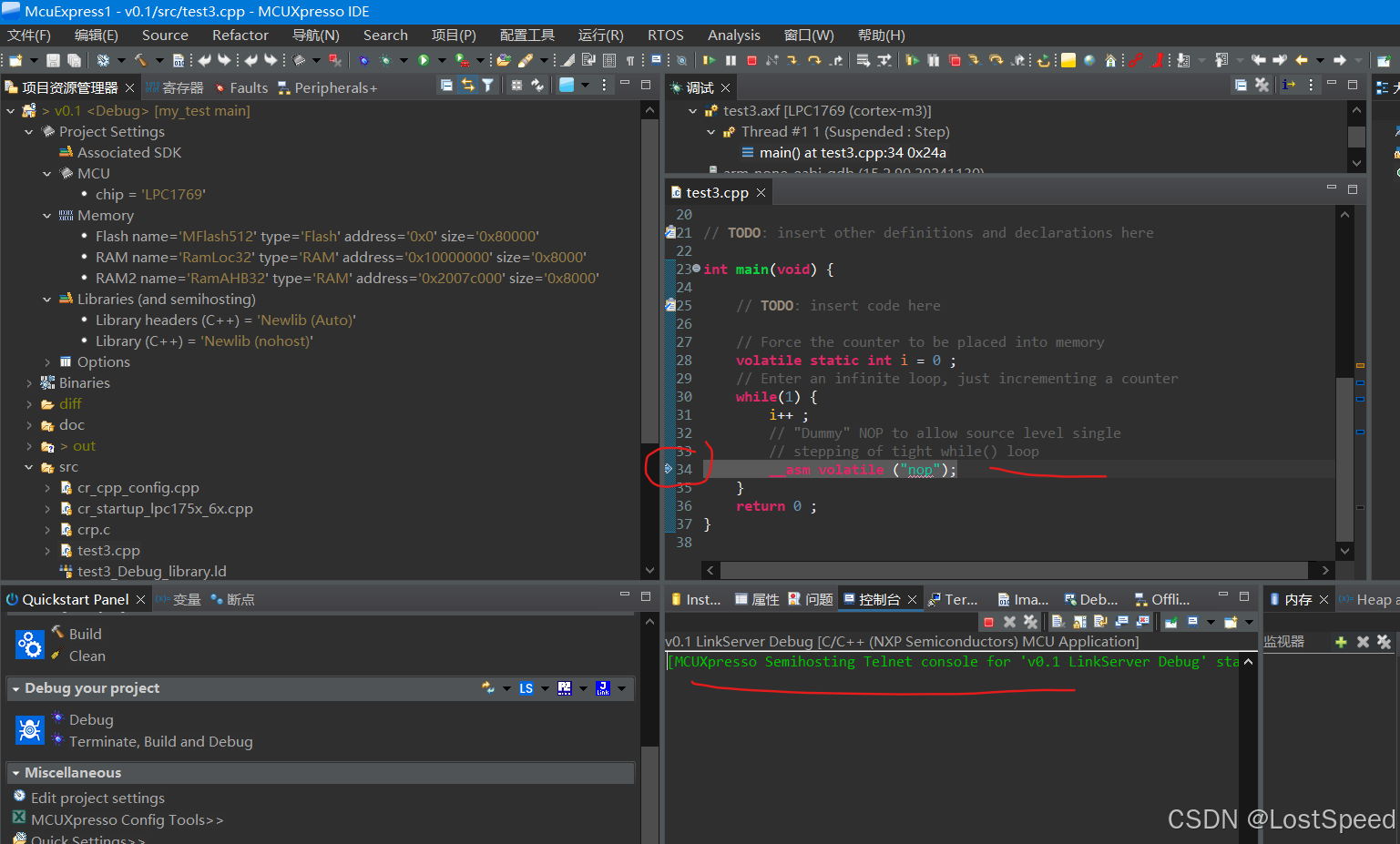

现在单步调试就正常了，按F6就可以单步调试，美美的 😛

去看看本地正常的调试配置

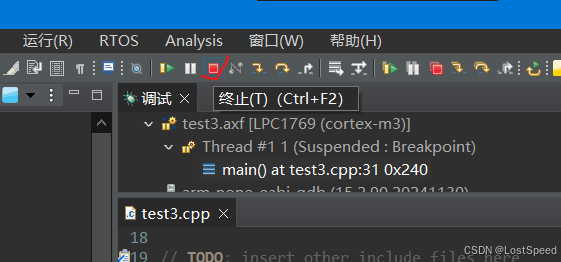

中止单步调试。

主要是这2个页。

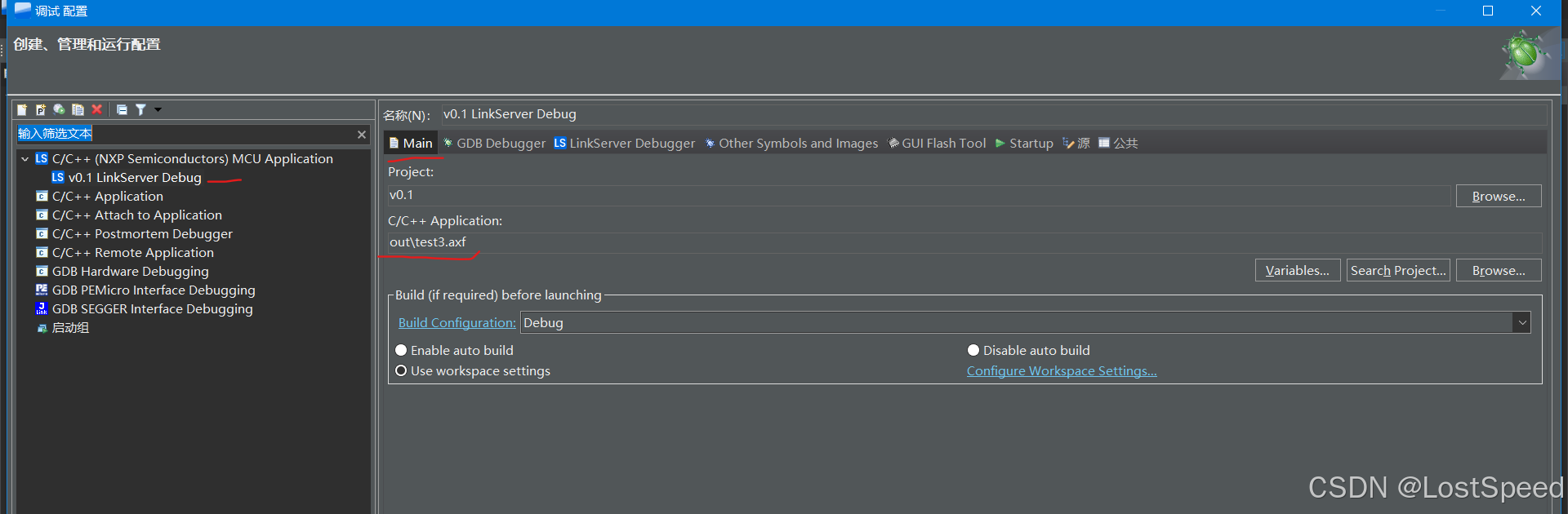

一个页指定要调试的是哪个elf

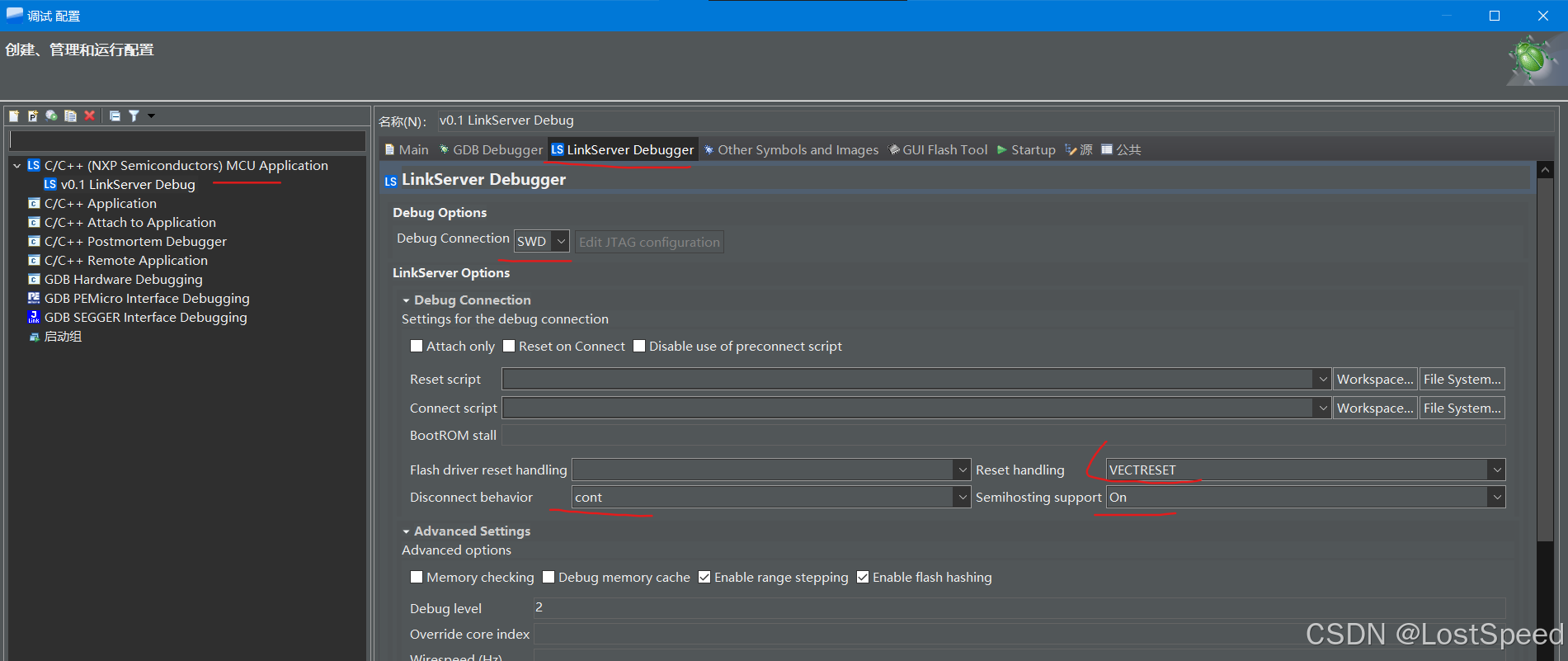

一个页指定是使用SWD调试方式和reset和断开连接时发出的信号，是否支持半主机方式。
如果上述调试配置还不能正常调试(我没遇到过)，可以看看具体的调试配置和NXP向导正常工程的区别，如果有区别，就能比对出来。

备注

这个实验不是我最终要的效果。
因为谁没事也不会从一个正常的nxp工程中，导出makefile工程，再导入MCUXpresso当作makefile工程来用。这不是脱裤子放屁么？
这个实验只是验证我的调试想法: 导入最理想的makefile工程(MCUXpressso向导生成工程的等价makefile工程，源码，工具链都相同)，是否能在MCUXpresso中单步调试，这只是第一步。

下一步实验，将普通的arm-gcc工具链的makefile工程导入MCUXpresso，是否能单步调试?
这才是我要的效果。等下一步来做这个实验.
因为开源工程，如果不采用IDE来编程，那么大概率用的都是arm-gcc工具链的makefile(CMAKE)工程。

通过本实验，验证了MCUXpresso确实支持导入makefile工程并单步调试。心里踏实多了。
是否普通的arm-gcc的makefile固件工程，也能导入MCUXpresso, 这要通过实验来验证。预期大概率是可以的(原因：MCUXpresso导入makefile工程后，只是加了调试配置，别的和原来的makefile工程都无关。所以导入普通的makefile工程到MCUXpresso, 大概率也是能单步调试的)。
