进程地址空间二讲：程序是如何加载的？动态库又是如何加载的？
文章目录
- 动态库加载原理
- 再谈进程地址空间
- 程序没有加载前的地址
- ELF文件
- 程序加载后的地址
- 动态库的地址
- fPIC的原理
动态库加载原理
动态库在进程运行的时候是要被加载的（静态库不用）
动态库可以被多个进程加载使用，因此动态库又被称为共享库。
所以，动态库在系统中被加载后，会被所有进程共享。
怎么做到的呢？
实际上，动态库加载到系统中后，一般会被保存在所有进程的进程地址空间的共享区中。

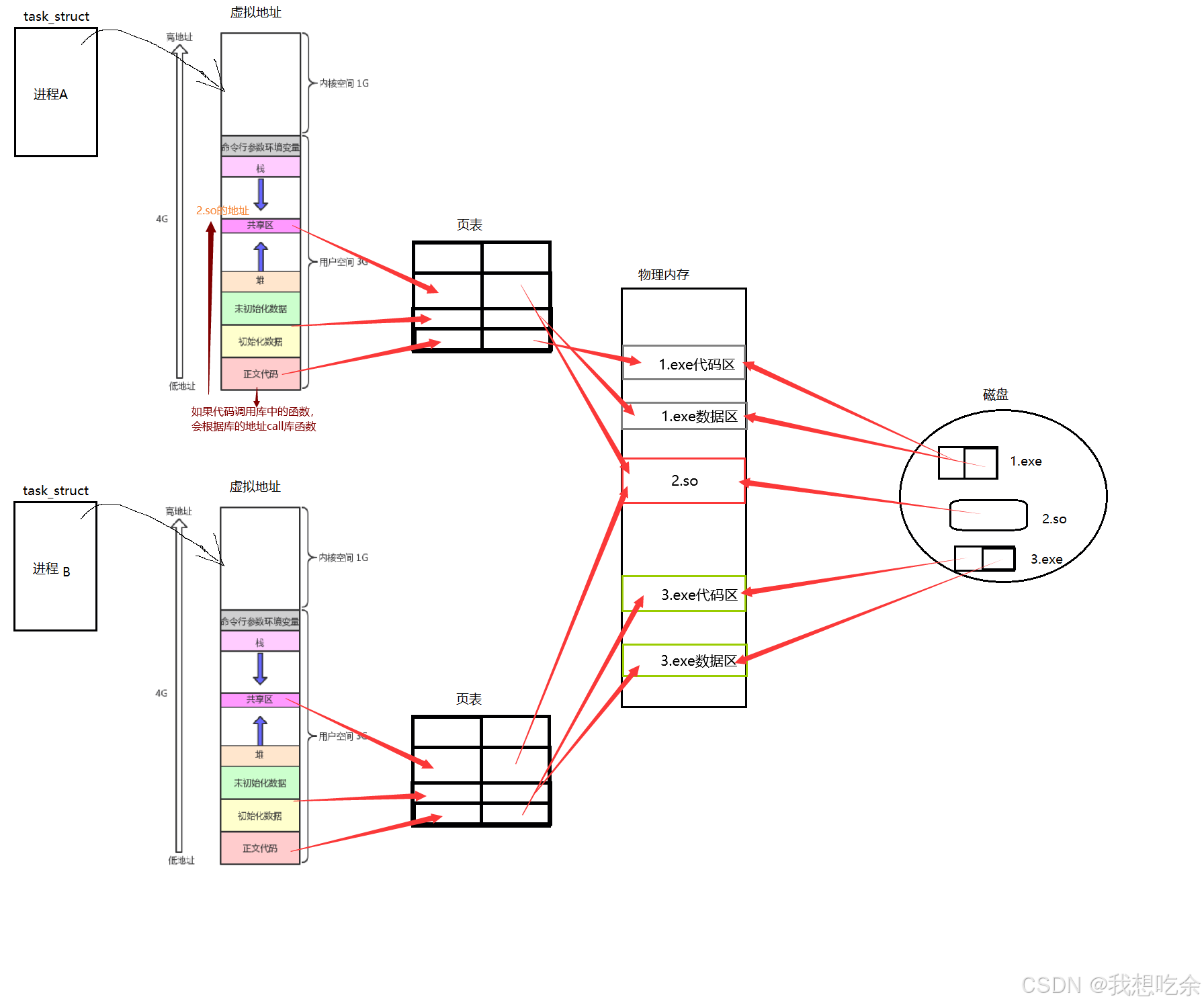

看图：
得出结论：动态库在虚拟地址的地址在对应的物理内存是通过页表建立映射的，也就是说，我们执行的任何代码都是在进程地址空间中执行的。
事实上，在系统·运行中，一定会存在多个动态库，那么OS就需要将他们管理起来：先描述，再组织。
如此，系统对所有库的加载情况，是非常清楚的。
一个小细节：对于共享库中的全局变量，如果进程对该变量进行修改，会影响其他进程的该变量吗？？
当然不会，共享库的数据和我们父子进程的数据是一样的，任意一个进程对其进行修改，会发生写时拷贝。
再谈进程地址空间
我们换个角度再来谈谈，什么是虚拟地址？什么是物理地址？
程序没有加载前的地址
程序在编译后，内部有地址的概念吗？
其实是有的
ELF文件
要理解编译链接的细节，我们不得不了解⼀下ELF⽂件。
有以下四种⽂件都是ELF⽂件：
可重定位⽂件（Relocatable File）：即xxx.o目标文件。可执行文件（Executable File）：即可执行程序。共享⽬标⽂件（Shared Object File）：即xxx.so动态库⽂件。内核转储(core dumps)：存放当前进程的执⾏上下⽂，⽤于dump信号触发。

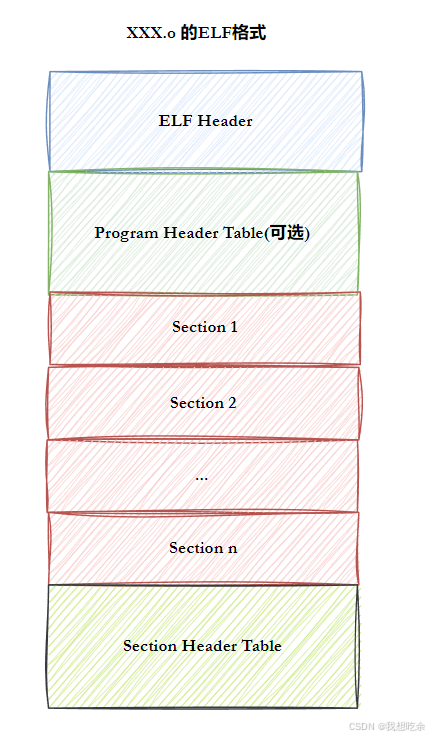

⼀个ELF文件由以下四部分组成：
ELF头(ELF header)：描述⽂件的主要特性。其位于⽂件的开始位置，它的主要⽬的是定位⽂件的其他部分。程序头表(Program header table)：列举了所有有效的段(segments)和他们的属性。表⾥记着每个段的开始的位置和位移(offset)、⻓度，毕竟这些段，都是紧密的放在⼆进制⽂件中，需要段表的描述信息，才能把他们每个段分割开。节头表(Section header table)：包含对节(sections)的描述。节（Section ）：ELF⽂件中的基本组成单位，包含了特定类型的数据。ELF⽂件的各种信息和数据都存储在不同的节中，如代码节存储了可执⾏代码，数据节存储了全局变量和静态数据等。
最常⻅的节：代码节（.text）：⽤于保存机器指令，是程序的主要执⾏部分。数据节（.data）：保存已初始化的全局变量和局部静态变量。
程序编译后就是一个ELF文件了（XXX.o），ELF程序在没有被加载到内存的时候，本来就有地址，当代计算机⼯作的时候，都采⽤"平坦模式"进⾏⼯作。所以也要求ELF对⾃⼰的代码和数据进⾏统⼀编址。
“平坦模式”
由低到高顺序编址

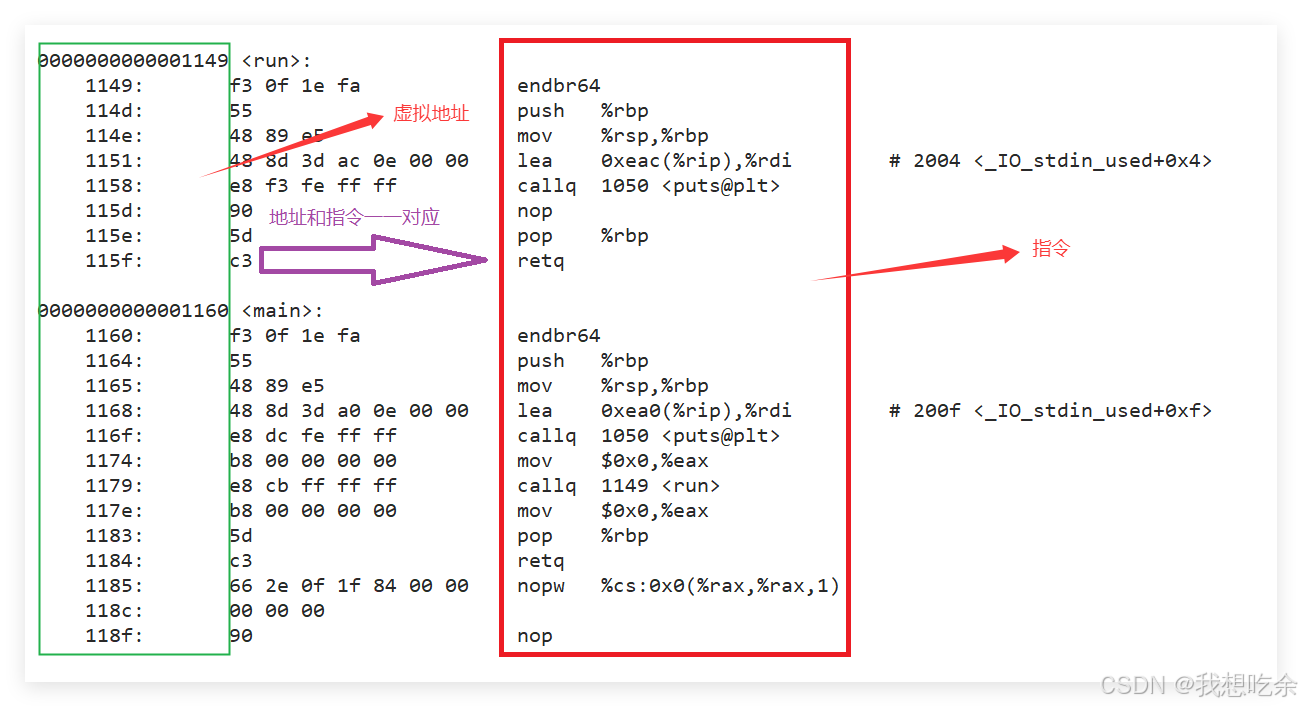

以下是一个程序的反汇编：
左侧的就是虚拟地址，右侧对应的是指令。
CPU中有着对应的指令集，我们复杂的程序操作，对于CPU来说就是大量的一个一个简单的指令，然后快速的执行它们。
结论：可执行程序在加载到内存之前，它的代码、数据、指令、函数调用，就已经按我们的ELF的格式（地址+二进制指令集）编好了，当调用函数需要跳转时，会提供跳转地址，因为每一条代码都有自己的地址，这个地址就是虚拟地址，又称逻辑地址。
程序加载后的地址

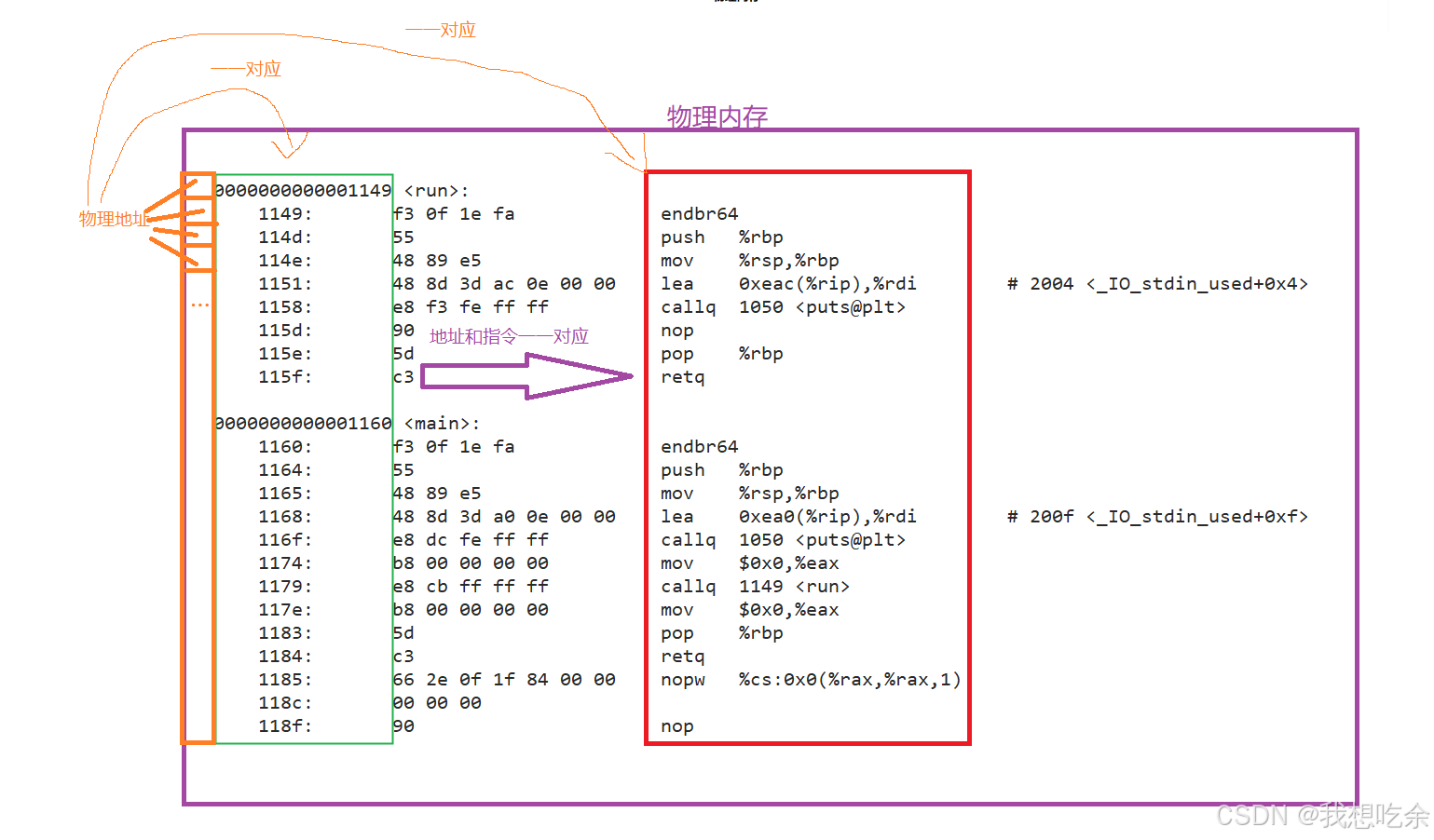

当我们把可执行程序加载到内存中后，我们可执行程序的每条指令都天然的有了各自的物理地址。
所以，可执行程序加载到内存后，里面的指令将会有两套地址：虚拟地址和物理地址，并且它们两是一一对应的！
可执行程序的第一条指令是如何执行的呢？
我们知道，ELF文件格式是有表头的，在可执行程序中表头是entry：入口地址，这个入口地址是什么地址？毫无疑问，是虚拟地址。
起初，可执行程序是没有加载到内存的，我们进程通过cwd和exe找到自己的可执行程序，然后将可执行程序的entry地址喂给CPU的寄存器EIP（又称pc指针），然后系统会从页表通过entry的虚拟地址试图去获取其物理地址，但此时可执行程序并没有加载到内存，所有entry没有物理地址，发生缺页中断，此时系统就会立马将可执行程序加载到内存，并将其指令一一对应的物理地址和虚拟地址去初始化页表，建立好映射关系。
所以，CPU内部读取到的指令，内部可能是数据，也可能是地址（都是是虚拟地址）。

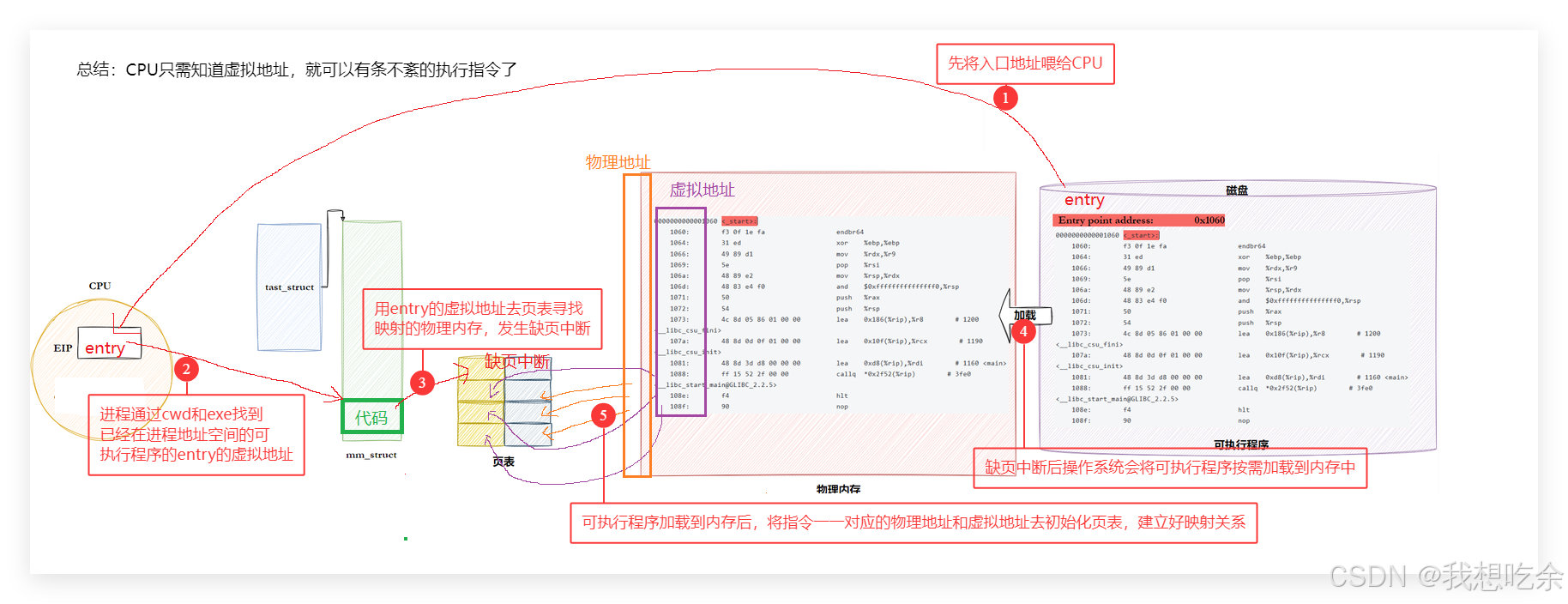

一图胜千言：
动态库的地址
动态库的地址其实还是别具一格的，它采用的并非常规地址（绝对地址，以0地址为参照），而是采用逻辑地址（相对地址，以库头的地址为参照）。
注意：库头的地址是绝对地址。
为什么要这样设计呢？？
我们知道，动态库一般是加载到共享区的，但是具体映射到哪呢？每次加载都是固定位置吗？这是不可能的！
可执行程序编译后，其中调用库函数的call指令对应的共享库中的库函数地址却是固定不变的，也就是说，如果采用绝对地址，动态库每次加载到固定位置是不可避免的。
解决方案：
但是动态库内部采用相对地址完美解决了这个问题：我们只需要知道库头的地址（随便库头存在哪个位置），我们调用库时，只需根据库头地址定位库头，然后根据相对地址这个偏移量找到目标位置即可。
所以，动态库需要让自己内部函数不要采用绝对编址，只表示每个函数在库中的偏移量即可。
fPIC的原理
以上这就是动态库链接时fPIC选项的内部原理
现在我们就知道“fPIC：产生位置无关码”是什么意思了，就是自己用偏移量对库中函数进行编址。
至于静态库：它无需加载，更无需产生位置无关码了。
