高效率小尺寸全集成同步降压电源模块替代MPM3630/MPM3620/MPM3610/MPM3606

概述:(替代MPM3630/MPM3620/A/MPM3610/A/MPM3606)PC0403 是一个非常小且高效的同步 3A 降压直流/直流电源模块，内部集成了开关管、电感以及无源器件。在 3.4V 至42V 的宽输入电压条件下，仍能达到很好的输入电压调整率和负载调整率。该电源模块使用 400kHz 的默认固定开关频率(可配置为最高 2.2MHz 的开关频率)，进行内部补偿的峰值电流模式控制，实现了快速的瞬态响应。高度集成的模组，降低了客户的设计和制造风险，并缩短了客户产品研发的周期。准确的使能门限可采用 EN 引脚设定。其他功能包括外部时钟同步、 电源良好、输出过压保护、短路保护、热关机等。该电源模块采用 9mm × 7mm × 4mm 19 引脚 QFN 封装，可轻松焊接到印刷电路板上，并可实现紧凑的低厚度负载点设计，是给各种应用供电的绝佳器件。

产品特性:

#宽输入电压： 3.4V 至 42V

#输出电压：低至 1V,高至 20V

#连续输出电流： 3A

#效率高达 95%

#电感集成

#可调开关频率： 400kHz 至 2.2MHz

#支持与外部时钟同步

#电源良好功能

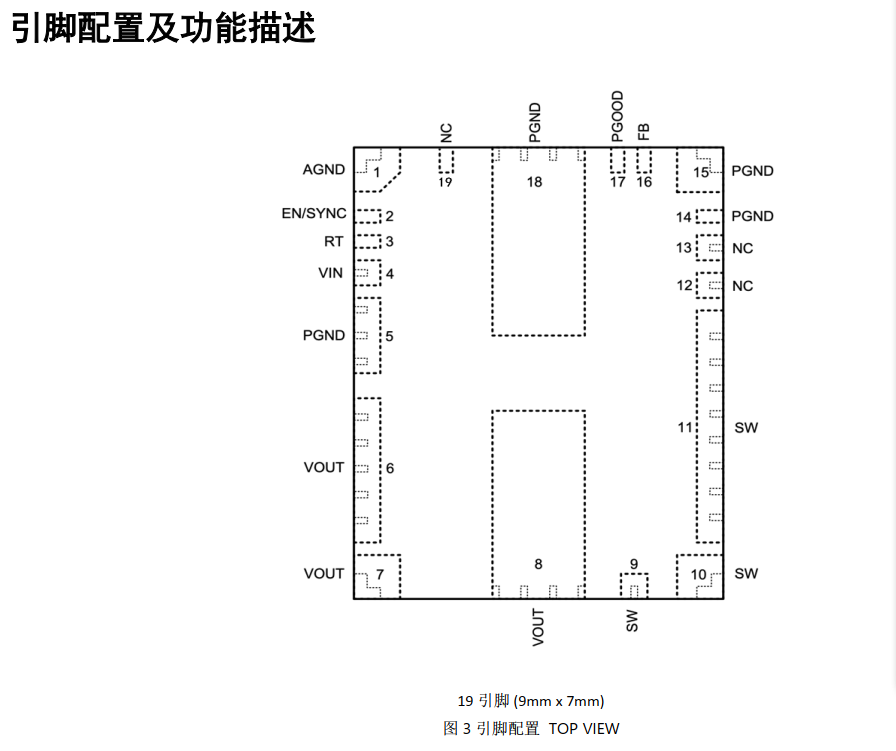

#19 引脚 9mm x 7mm x 4mm QFN 封装

应用:

#工业领域

#医疗领域

#智能电网与能源

#工厂和楼宇自动化
