vivado 从已实现的设计工程创建自定义PL IBIS文件方法

从已实现的设计创建自定义IBIS文件的过程非常简单，因为所有引脚分配都已作为设计实现的一部分完成。

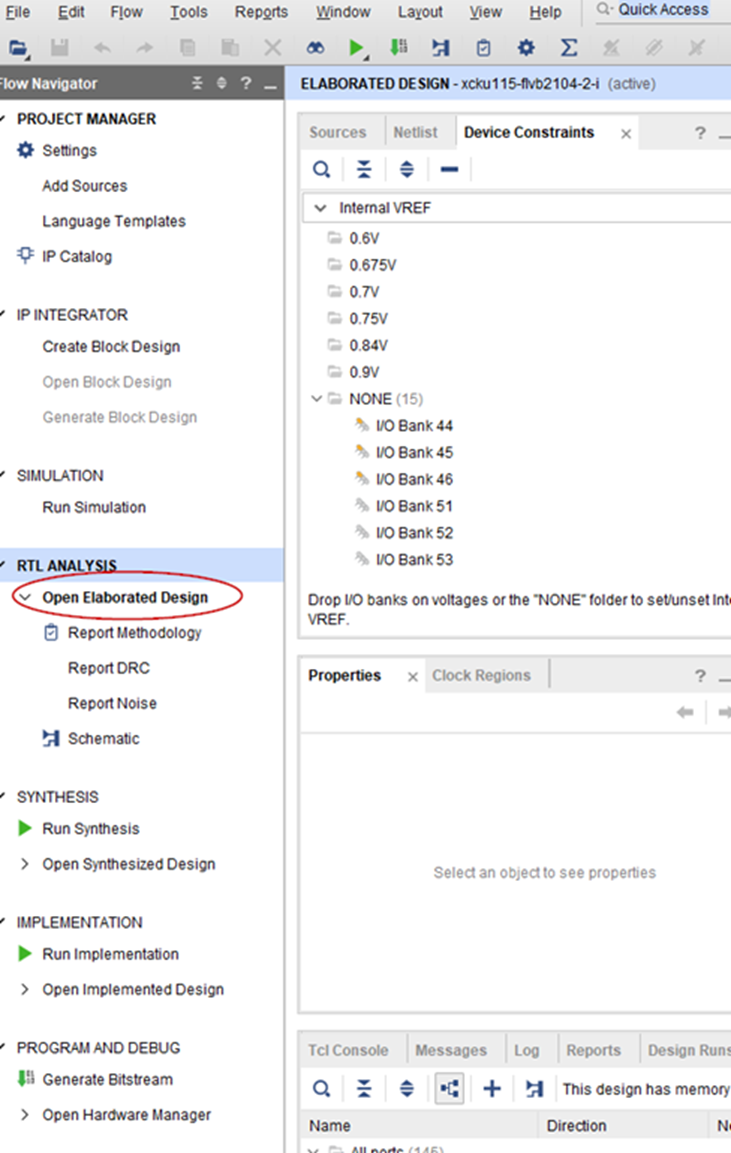

1. 首先打开项目，然后点击“Open Implemented Design”（图1）

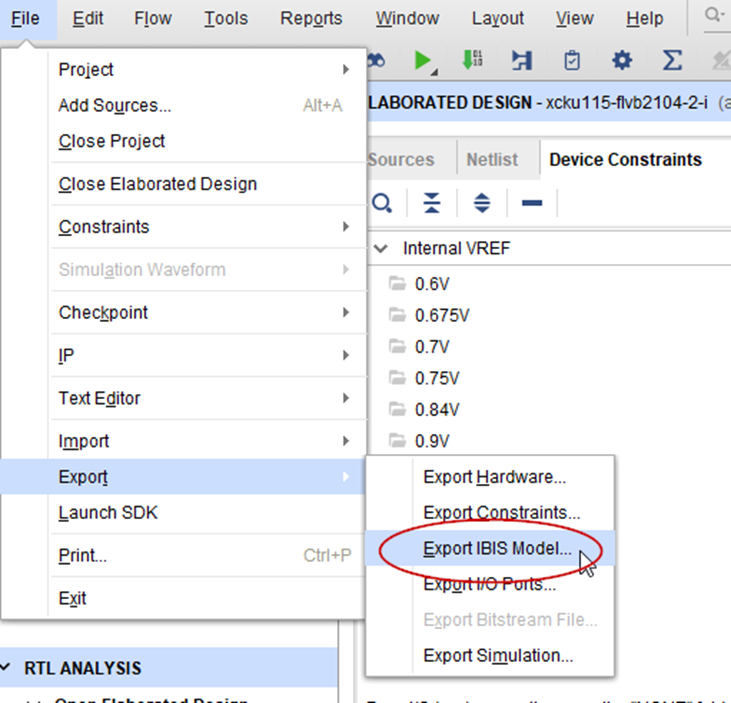

2. 选择“File->Export->Export IBIS Model”

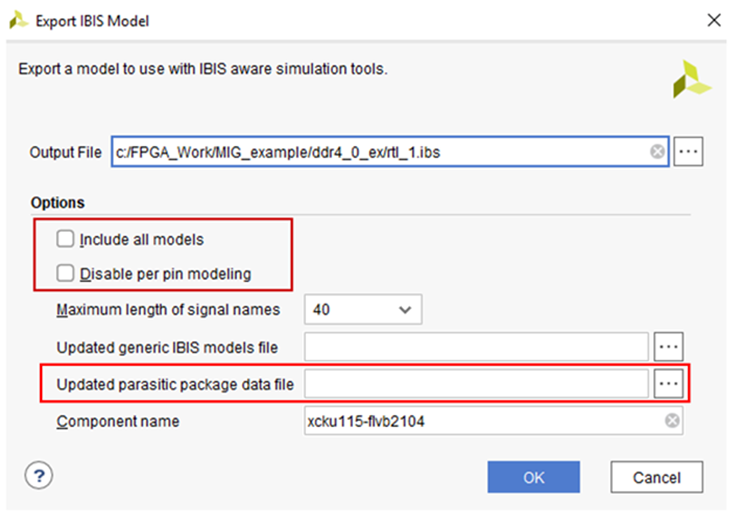

3.导出IBIS模型（图3）◦选择输出文件名和位置（或保持默认值）◦保持“包括所有模型”UNCHECKED以保持文件大小小◦保持“禁用每引脚建模”UNCHECKED：这将与IBIS模型组合包数据◦选择组件名称，不需要。本例调用FPGA设备。◦单击“确定”，导出文件。

•IBIS文件现在可以在模拟中使用。
