图扑 HT 数字孪生在智慧加油站中的技术实现与应用解析
随着机动车保有量激增与加油站密度扩张，传统管理模式在安全监管、数据协同等方面的短板日益凸显。厦门图扑软件（Hightopo）基于自主研发的 HT 前端插件，以 WebGL 与 Canvas 为底层渲染技术，构建了智慧加油站数字孪生可视化系统，实现从设备监控到应急管理的全流程技术赋能。本文将从技术架构、核心模块实现逻辑及关键技术特性展开分析，拆解数字孪生技术在加油站场景的落地路径。
智慧加油站系统的技术底座，由图扑可视化渲染引擎与全链路数据交互体系构成，二者协同实现 “数据实时获取 - 动态解析 - 可视化呈现” 的闭环，为上层业务模块提供稳定技术支撑。HT 作为专为工业级可视化设计的前端插件，其核心优势体现在渲染效率与开发灵活性上，适配加油站高实时性、高安全性的场景需求：
- 组件化 API 设计：提供封装完备的 2D 面板、3D 组态、数据绑定等 API，开发者无需关注底层渲染逻辑，通过 JavaScript 脚本即可获取到相关节点（如实时数据仪表盘、设备状态指示器），大幅降低数字孪生场景的开发门槛；
- 数据驱动视图机制：采用 “数据模型 - 视图分离” 架构，当接口数据更新时，仅需修改节点上的数据，HT 会自动触发视图重绘，适配加油站每秒级的设备数据更新需求。
可通过WebSocket 与 HTTP 协议分层协作，实现不同类型数据的高效传输，平衡实时性与资源占用：
- WebSocket 协议：高实时性数据传输：针对加油机提枪次数、油罐油温、安防摄像头动态等需秒级更新的数据，采用 WebSocket 建立客户端与服务器的长连接。服务器端实时采集传感器数据后，通过全双工通道主动推送至前端，前端监听数据推送事件并触发 HT 组件更新，确保数据延迟控制在 100ms 以内；
- HTTP 协议：周期性数据传输：对于月累计加油量、设备维护记录等更新频率较低（分钟级 / 小时级）的数据，采用 HTTP 协议发起周期性请求。前端通过定时器调度 HTTP 请求，携带时间范围、数据类型等参数从后端接口获取数据，解析后更新 HT 统计面板，避免长连接占用过多服务器资源；
- 数据格式标准化：无论是 WebSocket 推送还是 HTTP 请求返回，数据均采用 JSON 格式封装，包含 “设备 ID、指标名称、实时值、时间戳、状态标识” 等标准化字段，确保前端解析逻辑统一，降低多数据源适配的复杂度。
基于 HT 插件与数据传输链路，系统将加油站核心场景拆解为加油机可视化、油罐区监控、安防与消防管理三大模块。

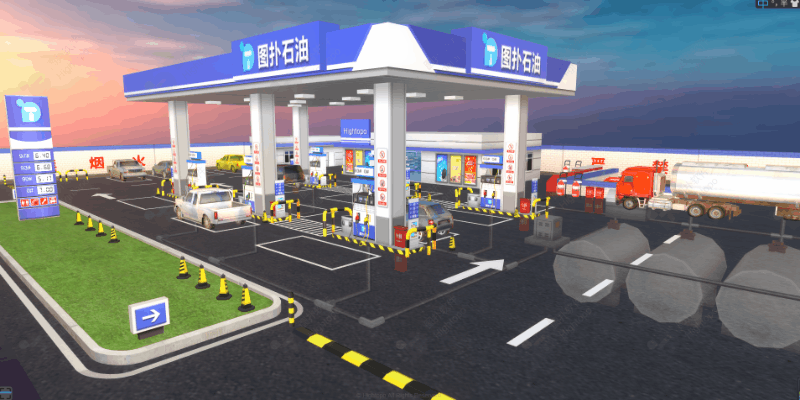

加油机作为加油站核心作业设备，需实时监控提枪次数、加油量等关键指标，HT 系统通过 “数据接入 - 2D 面板绑定 - 3D 场景交互” 实现全维度监控：
- 可视化呈现层：前端通过 WebSocket 接收实时数据后，调用相关 API，实时更新 “油号 - 提枪次数 - 加油量” 2D 面板数据。同时在 3D 场景中为每个加油机模型绑定状态属性 —— 点击任意加油机模型，可出发交互事件，使用JavaScript 调用相关 API 显示“数据弹窗”，展示当日实时数据（如 92# 汽油提枪 103 次、加油量 2765L）与当月累计数据，实现 “场景交互 - 数据查询” 的无缝衔接；
- 异常监测逻辑：在场景中预设数据阈值（如单枪单次加油量超过 100L 触发异常），当接口数据超过阈值时，插件自动将对应加油机模型标记为 “红色告警状态”，并同步在 2D 面板中高亮异常数据行，实现异常的实时识别。

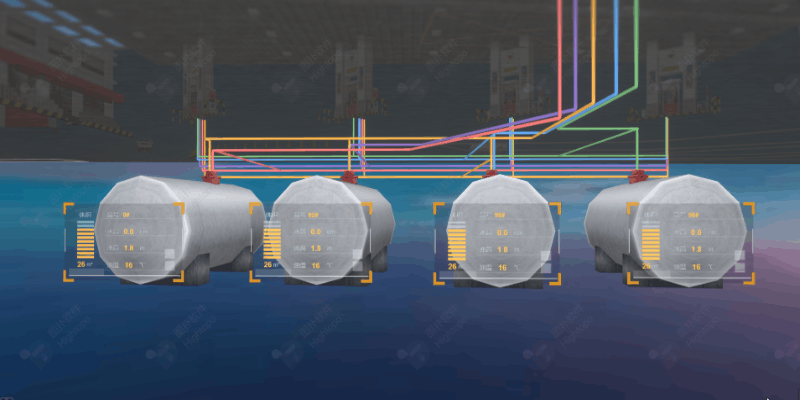

加油站油罐区属于地下隐蔽工程，传统管理难以实时掌握油位、油温等状态，HT 系统通过三维组态仿真 + 远程控制 API实现技术突破：
- 1:1 三维建模技术：HT可渲染呈现油罐区的三维模型，其中包含油罐本体、输油管道、阀门等各类部件，模型精度达到毫米级；同时，借助纹理映射技术，能够精准还原油罐的材质质感，从而确保可视化场景与物理场景高度一致；
- 数据动态绑定：对接油罐液位传感器、温度传感器数据接口，通过 HTTP 协议周期性获取油号、体积、水高、浊高、油温等参数，调用相关的 API 将数据关联至三维模型 —— 例如将 “油温 16℃” 绑定至油罐模型的 “温度标签”，“油高 2.6m” 通过模型内的 “虚拟液位柱” 动态展示，直观呈现油罐内部状态；
- 远程控制实现：在 HT 3D 场景中为油罐区机房门、输油阀门等可操作部件添加 “交互事件”，当交互事件被触发时，可通过 HTTP 协议发送至后端控制系统，实现远程开关机房门、调节阀门开度等操作。同时，后端接口会返回操作结果（如 “机房门已开启”），并更新 3D 模型的状态（如机房门模型从 “关闭” 动画切换为 “开启”），形成 “操作 - 反馈” 闭环。
加油站作为易燃易爆场所，安防与消防需实现 “7*24h 监测 - 异常识别 - 应急处置” 的全流程智能化，HT 系统通过视频融合等技术构建安全防护网：

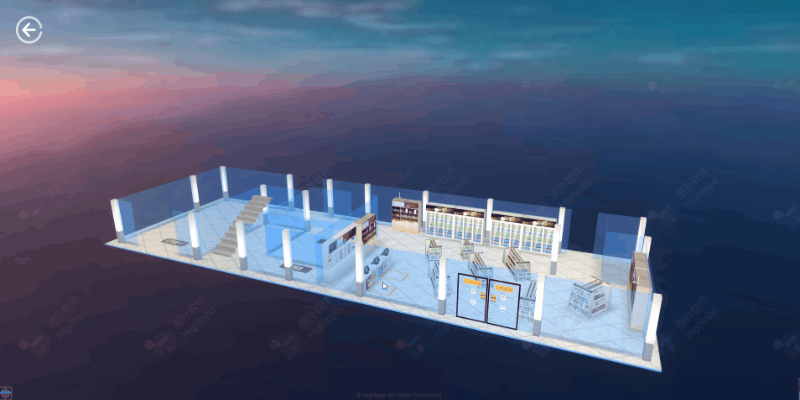

- 全域安防数据集成：系统可联动加油车道摄像头、营业厅红外探测器、财务室门禁系统等安防子系统，通过 WebSocket 协议实时采集车辆出入信息、人员移动轨迹、设备运行状态等数据，并同步更新 3D 可视化场景与 2D 数据面板内容。例如，在 3D 场景中精准标记车辆实时位置，在 2D 面板内动态展示加油收费金额与人员打卡记录，从而实现 “场景可视化 - 数据实时化” 的全域协同；
- 违规行为智能识别：当传感器等设备识别到抽烟、燃放烟花等违规行为时，会将告警数据实时传输至前端系统，触发场景告警机制：在 3D 可视化场景中高亮标记告警位置，同步弹出语音提示框，同时将告警信息推送至管理人员移动端，有效实现从 “被动监测” 到 “主动预警” 的模式转变；
- 消防应急可视化调度：融合烟感报警器、喷淋系统等消防设备数据，当监测到火灾信号时，系统可启动三步响应：一是定位告警地点，在 3D 场景中以 “红色闪烁图标” 标记火源位置；二是调取应急预案，通过 2D 面板展示灭火流程（如关闭输油阀门、启动喷淋系统）；三是联动视频融合技术，将现场 2D 视频流嵌入 3D 场景对应位置，管理人员通过 PC、PAD 等终端即可直观查看现场情况，远程调度消防资源。
图扑 HT 数字孪生系统在智慧加油站的应用中，通过技术创新解决了传统管理的核心痛点，同时具备可复用、可扩展的技术特性，为石油行业数字化转型提供参考：
HT 插件基于 HTML5 标准开发，支持在 PC、PAD、智能手机等终端的浏览器中直接运行，无需安装客户端。针对移动端交互需求，HT 提供 “单指旋转、双指缩放、三指平移” 的触控 API，适配触屏设备的操作习惯；同时采用模型轻量化技术，可 1:1 真实还原油罐区、加油机等 3D 模型，满足现场巡检人员的实时查看需求。
为解决事故后期溯源困难的问题，系统集成 HT 视频融合技术：借助 WebGL 技术对 2D 视频图像与 3D 场景模型进行坐标校准，实现视频画面与 3D 场景的精准叠加。例如，可将加油车道摄像头的视频流嵌入 3D 场景中对应的车道位置，管理人员通过旋转场景视角即可查看不同角度的情况，为事故分析提供完整证据链。
基于 HT 插件的动态数据面板实现，核心是围绕 “数据获取 - API 调用 - 动态渲染” 构建技术链路：通过 WebSocket/HTTP 实现高效的数据传输，利用 HT 插件的 “数据 - 视图” 绑定机制简化可视化开发，最终通过优化策略提升系统性能与用户体验。
该方案的优势在于低开发成本（无需从零构建可视化组件）与高扩展性（HT 支持自定义组件开发，可满足复杂业务场景），适用于监控系统、数据中台、业务仪表盘等各类前端可视化项目。在实际开发中，需根据数据实时性需求选择合适的传输协议，结合性能优化手段，打造稳定、高效的动态数据面板。
