ProfiNet转EtherNet/IP工业PLC网关：打通仓储PLC与机器人通讯链路

一、项目背景与核心痛点

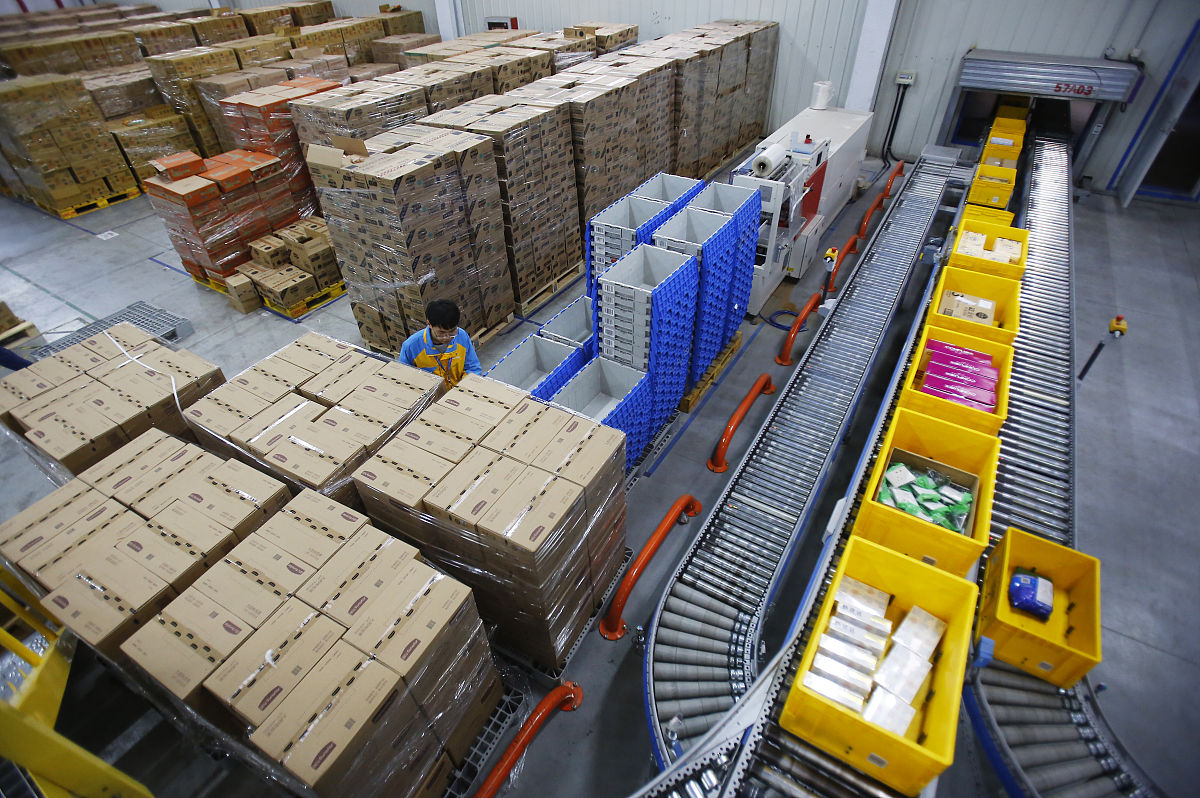

某新能源汽车零部件智能仓储中心占地面积2.5万平方米，包含32巷道立体货架、150台AGV搬运车及20套分拣机器人系统。原有系统中，西门子S7-1500PLC（Profinet主站）与AB罗克韦尔变频器（EtherNet/IP从站）、FANUC机器人存在通讯断层：

AGV位置数据传输延迟超500ms，货架调度效率低下；

分拣机器人与输送线速度匹配失效，货物分拣错位率较高；

EtherNet/IP设备故障信息无法实时同步至Profinet系统，影响仓储周转率。

二、技术方案与系统架构

（一）核心设备部署

部署8台协议转换网关，作为Profinet与EtherNet/IP的通讯枢纽：

Profinet侧作为从站接入西门子PLC环网，支持IRT实时模式，数据更新周期≤1ms；

EtherNet/IP侧作为从站接入AB设备集群，兼容CIP协议，支持32个从站并发通讯。

设备层配置：

Profinet主站：西门子PLC、工控机；

EtherNet/IP从站：AB变频器、FANUC机器人、AGV控制器；

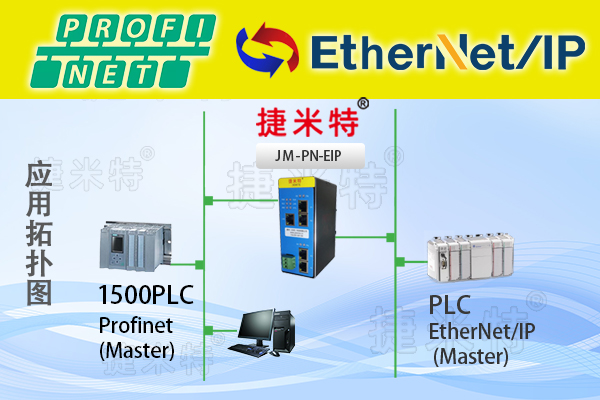

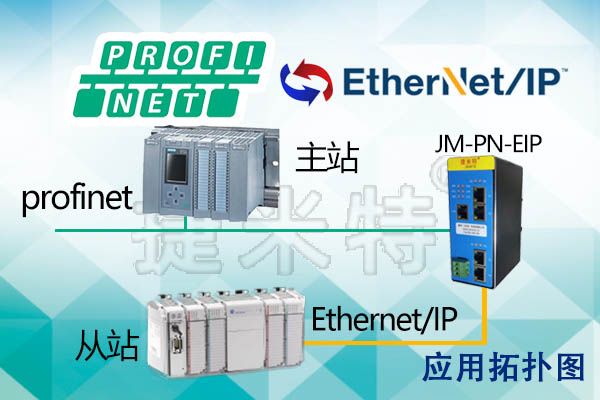

网络拓扑：网关模块通过双端口连接Profinet环网与EtherNet/IP总线，支持IEEE1588时钟同步，全系统时间偏差≤1μs。

（二）协议映射与数据交互

通过配置软件完成参数映射：

EtherNet/IP→Profinet：

AGV坐标（64位浮点型）映射至Profinet寄存器%I0.0，更新频率100Hz；

机器人分拣状态（16位整型）映射至%I0.1，采样周期5ms；

Profinet→EtherNet/IP：

输送线速度指令（%Q0.0）转换为EtherNet/IP控制字，精度达0.1m/s；

货架调度指令（%Q0.1）实时传输至AGV控制器，响应延迟≤1ms。

三、应用成效与技术价值

（一）核心功能落地

智能调度优化：

AGV位置数据与PLC调度系统实现毫秒级同步，出入库路径规划效率显著提升；

系统根据货架周转率自动调度AGV增援，仓储整体运行效率提升。

分拣协同升级：

机器人与输送线速度匹配延迟从500ms降至1.2ms，分拣错位率显著降低；

实时分拣数据同步至工控机，支持按任务维度生成效率分析报表。

故障预警体系：

EtherNet/IP设备故障500ms内上传PLC，触发三维仓库地图高亮报警；

系统自动调度备用设备接管任务，大幅缩短故障处理时间，仓储可用性提升至99.9%。

（二）技术创新点

协议兼容技术：

实现Profinet V2.3与EtherNet/IP CIP5.0双向转换，满足异构协议设备互联需求；

支持硬件加速，数据转换延迟≤500μs，保障实时性。

工业级可靠性设计：

-30℃~70℃宽温运行，通过抗干扰测试，适应仓储车间复杂环境；

支持时钟同步技术，全系统时间偏差≤1μs，保障多设备协同精度。

四、行业应用场景延伸

新能源汽车仓储：适配电池模组、电机控制器等精密部件的高速分拣场景；

3C电子智能仓储：满足SMT贴片料仓、成品分拣线的多协议设备互联需求；

医药冷链物流：支持温湿度传感器与输送线的协议转换，保障数据同步效率。

该方案通过协议转换技术，为智能仓储物流提供了从设备互联到系统协同的完整解决方案，有效提升了仓储自动化与智能化水平。
