使用快捷键迅速调整多个通道 | IPEmotion



 一 、背景与挑战

随着汽车测试复杂度不断提升，无论是新能源汽车，还是传统车辆的各种功能测试，都需要同步采集和分析海量的传感器与总线信号。测试工程师往往需要在试验台架或实车上配置数十乃至上百个数据采集通道，以全面监控车辆状态。

在此过程中，确保每个采集通道数据的准确性与可靠性是获取有效测试结论的基石，而通道调零是测试前准备及测试中维护的关键环节。当面对大量通道需要进行调零时，用户可借助IPEmotion的设置快捷键，简化通道调零的过程。此外，用户同样可以对特定通道设置偏移，该功能同样可以使用快捷键实现。

 二、解决方案

1、检测模块

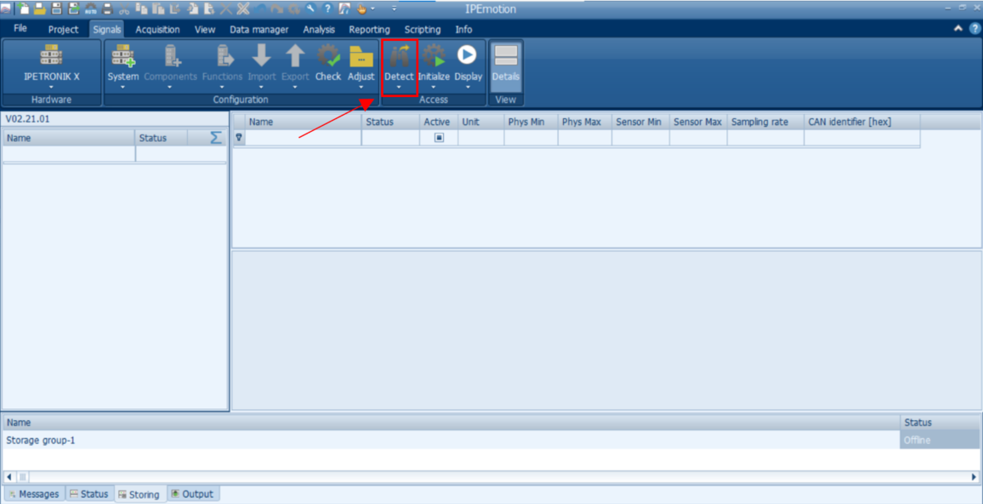

打开IPEmotion软件，点击“Detect”进行检测。

（图1 检测模块）

2、设置调整

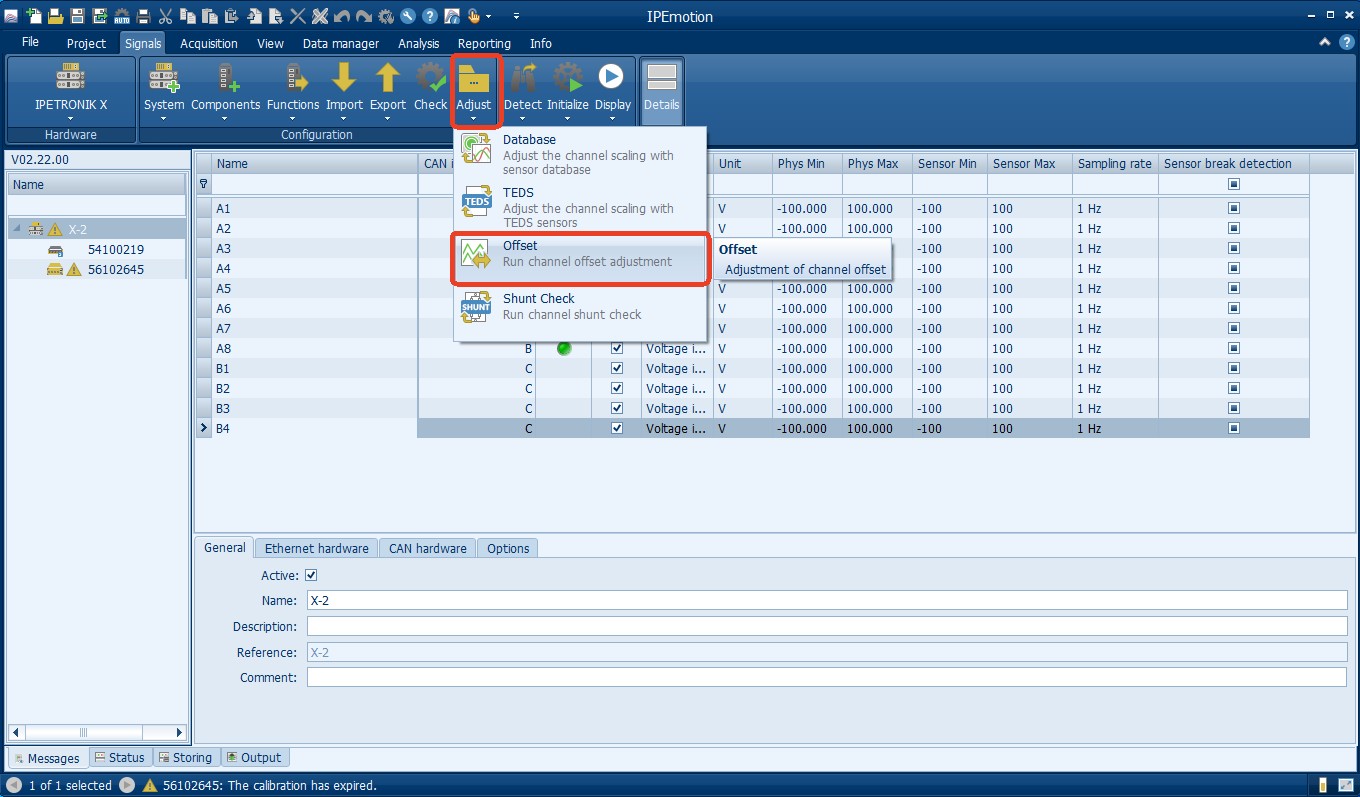

可在信号页面“Adjust”栏中的“Offset”设置通道的调整，设置调整组，同时在该页面可进行手动调整。

（图2 进行调整组设置）

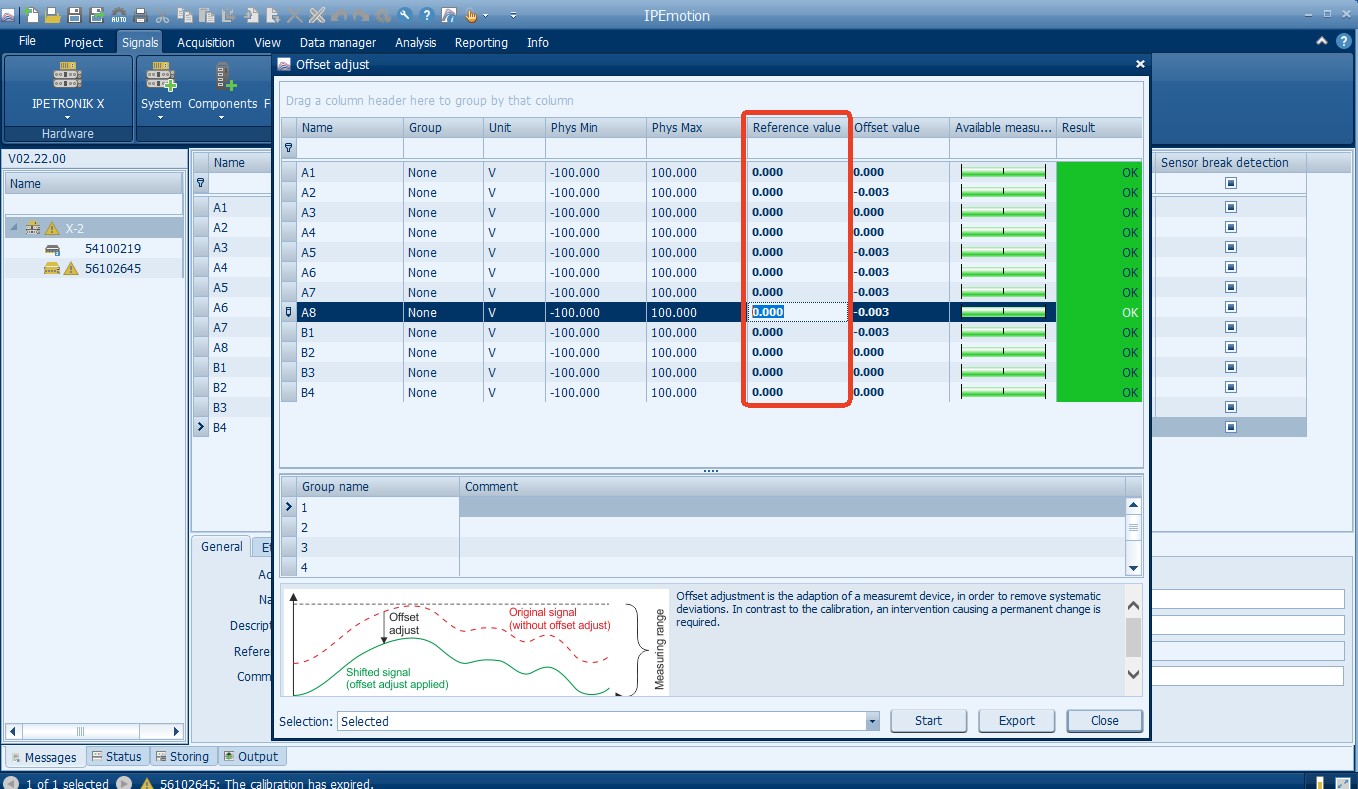

在“Reference value”（参考值）处更改特定通道的偏移，默认为0，可选中多个通道同时更改。

（图3 设置偏移）

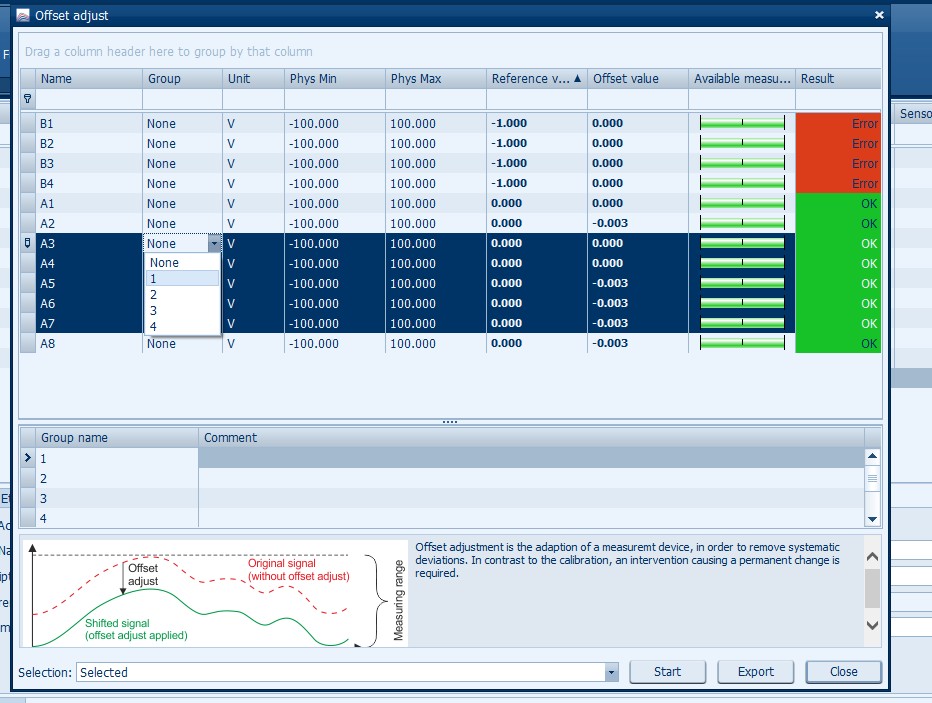

在“Group”处更改通道所属的调整组，可选中多个通道同时更改。

（图4 设置调整组）

修改了相关设置后的通道的“Result”（结果）处会变为红色并显示Error。

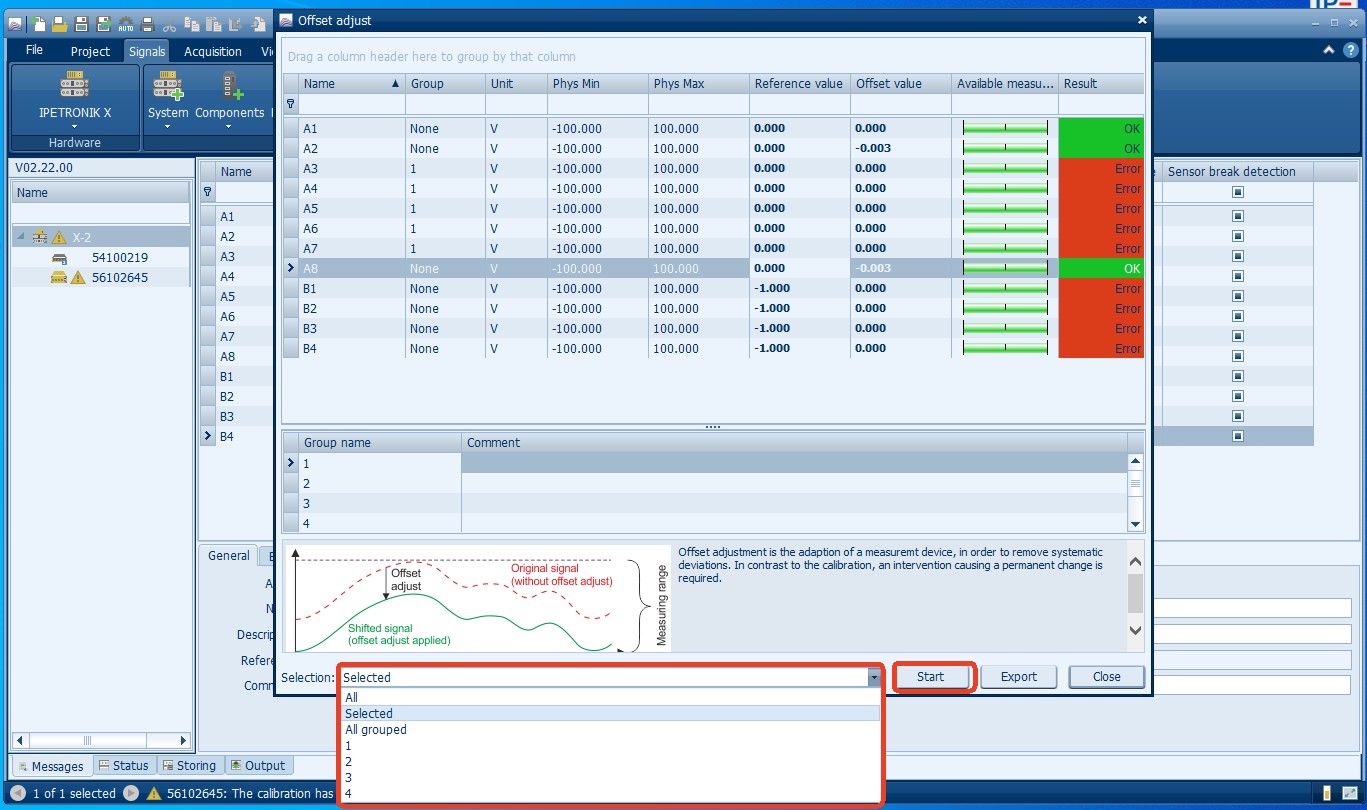

在“Selection”（选择）处选择需要调整的选项，点击“Start”（启动），即可根据参考值对对应通道调整偏移，当参考值为0时，对通道调零。

（图5 设置调整组）

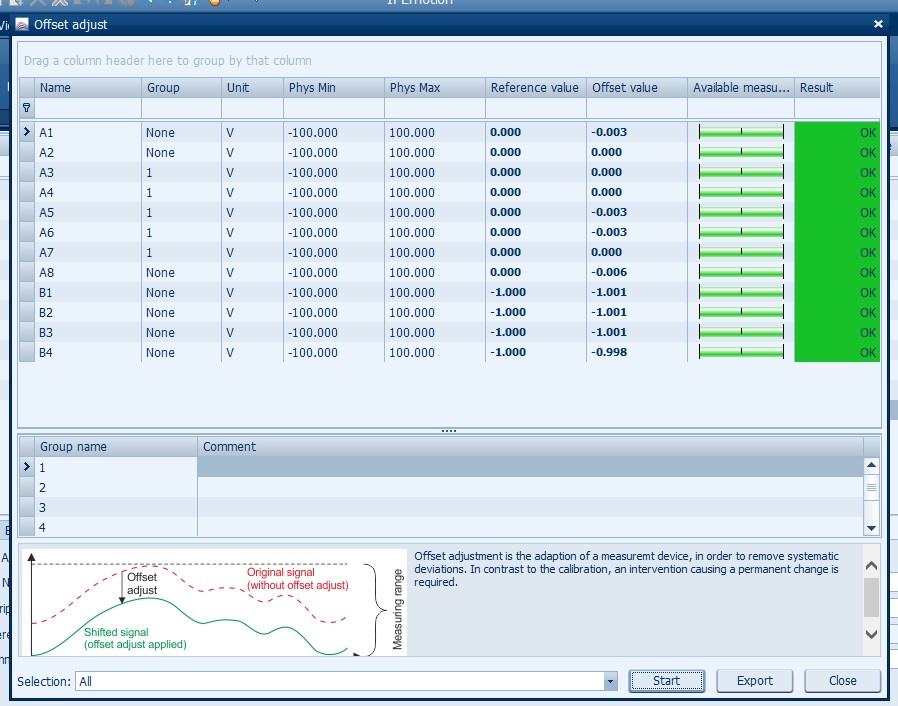

调整后，“结果”处变为绿色并显示“确定”。

（图6 调整后状态）
