Android thermal (5)_cooling device（下）

news 2025/10/18 5:47:00

前言

接上一篇文章，基于kernel-6.6，在thermal子目录下可以看到cpufreq_cooling、cpuidle_cooling、devfreq_cooling几种 cooling device 对象的实现，概括一下：

cpufreq_cooling：把“冷却状态（cooling state）”映射到 CPU 频率限制（通过 cpufreq / PM QoS / EM），用于用降频来被动散热或按照“功率预算”分配频率。
cpuidle_cooling：用 idle injection（模拟/增加空闲时间）来让 CPU 更“空闲”以减少功耗和热量；状态以 0…100% 的注入比表示。适合能在运行时注入空闲的 platform/cluster。
devfreq_cooling：把冷却状态映射到 devfreq 设备的频率（通过 PM QoS 限制或直接设置 devfreq），用于对 GPU、NPU、bus 等非-CPU 设备做频率/功耗限速。也可使用 Energy Model（EM）来估算频率→功耗映射。

1 devfreq_cooling

为 devfreq 设备创建一个 thermal cooling device，使 thermal 子系统（或 power-type governor）能以“频率限制”或“功率预算”方式控制该设备，从而调节设备发热与系统温度。实现既支持 Energy Model (EM)/OPP 下的精确功率映射，也向后兼容没有 EM 的情况（通过 OPP 表生成频率表）

1.1 数据结构

1.1.1 devfreq_cooling_power

Linux 内核中 struct devfreq_cooling_power 的成员 get_real_power，它与 Devfreq 的热管理和功耗管理相关。

struct devfreq_cooling_power {int (*get_real_power)(struct devfreq *df, u32 *power,unsigned long freq, unsigned long voltage);
};

用途：提供设备在当前状态下的真实功耗，用于 Devfreq 的热管理和功耗控制。
get_real_power 成员函数，驱动可选实现：
（1）如果实现 → 框架调用它获取更准确的功耗。
（2）如果没实现 → 框架用表格+利用率计算功耗。

1.1.2 devfreq_cooling_device

/*** struct devfreq_cooling_device - Devfreq cooling device*		devfreq_cooling_device registered.* @cdev:	Pointer to associated thermal cooling device.* @cooling_ops: devfreq callbacks to thermal cooling device ops* @devfreq:	Pointer to associated devfreq device.* @cooling_state:	Current cooling state.* @freq_table:	Pointer to a table with the frequencies sorted in descending*		order.  You can index the table by cooling device state* @max_state:	It is the last index, that is, one less than the number of the*		OPPs* @power_ops:	Pointer to devfreq_cooling_power, a more precised model.* @res_util:	Resource utilization scaling factor for the power.*		It is multiplied by 100 to minimize the error. It is used*		for estimation of the power budget instead of using*		'utilization' (which is	'busy_time' / 'total_time').*		The 'res_util' range is from 100 to power * 100	for the*		corresponding 'state'.* @capped_state:	index to cooling state with in dynamic power budget* @req_max_freq:	PM QoS request for limiting the maximum frequency*			of the devfreq device.* @em_pd:		Energy Model for the associated Devfreq device*/
struct devfreq_cooling_device {// thermal core -> cooling device虚拟结构 -> devfreq_cooling_device 调用链的绑定struct thermal_cooling_device *cdev; // cooling device对象// cooling_device 的具体操作函数集struct thermal_cooling_device_ops cooling_ops; struct devfreq *devfreq; // 关联的 devfreq 设备（实际硬件抽象）unsigned long cooling_state; // 状态值u32 *freq_table; // 频率表（降序），当没有 EM 时使用。size_t max_state; // 最大 state（索引形式，num_opps - 1）。struct devfreq_cooling_power *power_ops; // 可选的 driver 提供的“实际功率”函数集合（get_real_power 等）。u32 res_util; // 资源利用率缩放因子（用于功率估算/缩放，见 SCALE_ERROR_MITIGATION）int capped_state; // 在 power → state 估算中记录的 cap state。struct dev_pm_qos_request req_max_freq; // PM-QoS 请求句柄，用来下发最大频率限制（dev_pm_qos_add_request / dev_pm_qos_update_request）。struct em_perf_domain *em_pd; // Energy Model domain（如果存在），用于频率↔功率的准确映射。
};

1.2 关键函数

1.2.1 函数注册/卸载

从头文件定义中可以看到函数注册、卸载的定义。需要配置 CONFIG_DEVFREQ_THERMAL。

#ifdef CONFIG_DEVFREQ_THERMALstruct thermal_cooling_device *
of_devfreq_cooling_register_power(struct device_node *np, struct devfreq *df,struct devfreq_cooling_power *dfc_power);
struct thermal_cooling_device *
of_devfreq_cooling_register(struct device_node *np, struct devfreq *df);
struct thermal_cooling_device *devfreq_cooling_register(struct devfreq *df);
void devfreq_cooling_unregister(struct thermal_cooling_device *dfc);
struct thermal_cooling_device *
devfreq_cooling_em_register(struct devfreq *df,struct devfreq_cooling_power *dfc_power);#else /* !CONFIG_DEVFREQ_THERMAL */

其中有多种类型的 register 函数，简单归结一下，执行关系如下：

① devfreq_cooling_register → of_devfreq_cooling_register → of_devfreq_cooling_register_power

② devfreq_cooling_em_register → of_devfreq_cooling_register_power

以下分三个部分解析：

devfreq_cooling_register

**（1）devfreq_cooling_register(struct devfreq *df)**

作用：
最基础的接口，不依赖 Device Tree。直接在驱动代码里调用，为一个 devfreq 设备注册 cooling device。只支持“频率状态”型的 cooling device（没有功率模型）。

调用场景：
设备驱动想手动把自己的 devfreq 设备挂到 thermal 框架，不依赖 DT 描述。常见于非 DT 平台，或者驱动自行管理 cooling 注册。

/*** devfreq_cooling_register() - Register devfreq cooling device.* @df: Pointer to devfreq device.*/
struct thermal_cooling_device *devfreq_cooling_register(struct devfreq *df)
{return of_devfreq_cooling_register(NULL, df);
}
EXPORT_SYMBOL_GPL(devfreq_cooling_register);

**（2）of_devfreq_cooling_register(struct device_node np, struct devfreq df)**

作用：
和上一个类似，但不提供功率模型。cooling device 只能实现最基本的 get_max_state / get_cur_state / set_cur_state，仅支持用“频率级别”来限制设备频率。

调用场景：
平台代码想用 devfreq 设备作为 cooling device，但不需要精确的功率控制，只需要限制频率。比如某些 GPU、总线频率调节。

/*** of_devfreq_cooling_register() - Register devfreq cooling device,*                                with OF information.* @np: Pointer to OF device_node.* @df: Pointer to devfreq device.*/
struct thermal_cooling_device *
of_devfreq_cooling_register(struct device_node *np, struct devfreq *df)
{return of_devfreq_cooling_register_power(np, df, NULL);
}
EXPORT_SYMBOL_GPL(of_devfreq_cooling_register);

devfreq_cooling_em_register

作用：
devfreq_cooling_em_register(struct devfreq *df, struct devfreq_cooling_power *dfc_power) 将一个 devfreq 设备注册为 thermal cooling device（热管理冷却设备），并尝试为它注册 Energy Model (EM)。dfc_power 携带能量模型信息，可以用 EM 来做频率/功率映射。用于让 cooling device 和 kernel 的 EM 框架配合，实现更精确的能耗/热管理。

参数说明：
df：指向需要注册为冷却器的 devfreq 设备。
dfc_power：指向 devfreq_cooling_power 结构体，如果代码提供了实现，则会在注册时绑定功耗信息（用于 EM）。

调用场景：
当 devfreq 设备支持 EM（比如 GPU、NPU），驱动就可以用这个接口注册 cooling device。governor（比如 power_allocator）就能用 EM 表来估算功率，分配预算更合理。

函数注释解析：

自动注册 Energy Model（EM）：
函数会尝试调用 dev_pm_opp_of_register_em() 注册设备的 EM。
EM 用于功耗建模，为 devfreq 的 DVFS（动态电压频率调整）提供能耗数据。
关于可用 OPPs（Operating Performance Points）：
EM 注册需要设备已经注册了 OPP 表，否则无法正常计算功耗。
关于 dfc_power：
如果提供，会注册功耗扩展。
使用简单 EM 模型，需要设备树中 dynamic-power-coefficient 属性。
如果 EM 注册失败，不会导致整个冷却器注册失败（兼容那些没有 DT 属性的驱动）。

/*** devfreq_cooling_em_register() - Register devfreq cooling device with* 	power information and automatically register Energy Model (EM)* @df:		Pointer to devfreq device.* @dfc_power:	Pointer to devfreq_cooling_power.*  * Register a devfreq cooling device and automatically register EM. The* available OPPs must be registered for the device.*  * If @dfc_power is provided, the cooling device is registered with the* power extensions. It is using the simple Energy Model which requires* "dynamic-power-coefficient" a devicetree property. To not break drivers* which miss that DT property, the function won't bail out when the EM* registration failed. The cooling device will be registered if everything* else is OK.*/
struct thermal_cooling_device *
devfreq_cooling_em_register(struct devfreq *df,struct devfreq_cooling_power *dfc_power)
{struct thermal_cooling_device *cdev;struct device *dev;int ret;// 先检查输入参数 df 是否为 NULL 或错误指针，如果是，返回错误。if (IS_ERR_OR_NULL(df))return ERR_PTR(-EINVAL);// 获取 devfreq 对应的 父设备（通常是 SoC 内部的硬件设备）。// df->dev 本身是 devfreq 的 device 结构，这里取 parent 通常是平台设备dev = df->dev.parent;ret = dev_pm_opp_of_register_em(dev, NULL);if (ret)dev_dbg(dev, "Unable to register EM for devfreq cooling device (%d)\n",ret);// of_devfreq_cooling_register_power: 调用 Energy Model 注册函数// dev->of_node：设备树节点； df：对应 devfreq 设备； dfc_power：功耗数据，真实操作get函数cdev = of_devfreq_cooling_register_power(dev->of_node, df, dfc_power);// 如果冷却器注册失败，撤销之前的 EM 注册，保证状态一致性if (IS_ERR_OR_NULL(cdev))em_dev_unregister_perf_domain(dev);return cdev;
}
EXPORT_SYMBOL_GPL(devfreq_cooling_em_register);

【注】dev->of_node 解析

类型：struct device_node *
来源：
① 设备树（Device Tree）节点，用于描述硬件设备信息。
② dev->of_node 指向设备对应的设备树节点。
用途：
① 获取硬件属性：比如 reg, clocks, gpios, dynamic-power-coefficient 等。
② 平台设备初始化：驱动通过 of_node 获取硬件配置。
③ 注册 thermal cooling device：在 of_devfreq_cooling_register_power() 中，使用 of_node 获取功耗相关的 DT 属性（如 OPP 表、EM 参数）。

示例

cpu0: cpu@0 {compatible = "arm,cortex-a76";reg = <0x0 0x0 0x0 0x0>;clocks = <&clk_cpu>;dynamic-power-coefficient = <10>;
};

dev->of_node 就指向 cpu@0 节点，驱动可以通过它获取 dynamic-power-coefficient。

of_devfreq_cooling_register_power

作用：
注册一个 devfreq cooling device，同时可以绑定设备树节点（OF node）和功耗信息。
通过 Device Tree 节点 np 注册 devfreq cooling device，并且指定一个功率模型（dfc_power）。这个功率模型提供了频率/电压与功率的映射，用于支持 power allocator governor。

参数说明：
device_node *np：设备树节点指针，对应设备硬件信息。
devfreq *df：devfreq 设备指针。
devfreq_cooling_power *dfc_power：功耗信息指针，如果提供则绑定功耗数据。

调用场景：
平台代码在解析设备树时调用，用来为 devfreq 设备创建 cooling device。如果 thermal zone 在 DT 中绑定了这个节点，thermal core 会自动连接。

关键点：
有功率模型 → cooling device 就能实现 power2state() / state2power() 接口， governor 就能用“功率预算”直接分配给它。

/*** of_devfreq_cooling_register_power() - Register devfreq cooling device,*                                      with OF and power information.* @np:	Pointer to OF device_node.* @df:	Pointer to devfreq device.* @dfc_power:	Pointer to devfreq_cooling_power.** Register a devfreq cooling device.  The available OPPs must be* registered on the device.** If @dfc_power is provided, the cooling device is registered with the* power extensions.  For the power extensions to work correctly,* devfreq should use the simple_ondemand governor, other governors* are not currently supported.*/
struct thermal_cooling_device *
of_devfreq_cooling_register_power(struct device_node *np, struct devfreq *df,struct devfreq_cooling_power *dfc_power)
{struct thermal_cooling_device *cdev; // 定义 cooling device 对象struct device *dev = df->dev.parent; // 获取 devfreq 对应的 父设备struct devfreq_cooling_device *dfc; // 内部保存 cooling device 的 devfreq 相关信息struct em_perf_domain *em; // 指向 Energy Model（EM）的性能域，提供功耗和频率对应关系struct thermal_cooling_device_ops *ops; // thermal cooling device 的操作接口char *name;int err, num_opps;dfc = kzalloc(sizeof(*dfc), GFP_KERNEL); // 为 devfreq_cooling_device 分配内存if (!dfc)return ERR_PTR(-ENOMEM);dfc->devfreq = df; // 关联 devfreq 设备，由参数传入ops = &dfc->cooling_ops; // 初始化 ops 接口// >>>>>>>>>> start: 设置 thermal cooling device 的基本接口函数// 对标这个结构体 thermal_cooling_device_opsops->get_max_state = devfreq_cooling_get_max_state;ops->get_cur_state = devfreq_cooling_get_cur_state;ops->set_cur_state = devfreq_cooling_set_cur_state;// 尝试绑定 Energy Modelem = em_pd_get(dev);if (em && !em_is_artificial(em)) {dfc->em_pd = em; // 绑定 EM 性能域 em_pd// 添加功耗接口函数ops->get_requested_power =devfreq_cooling_get_requested_power;ops->state2power = devfreq_cooling_state2power;ops->power2state = devfreq_cooling_power2state;// 设置 thermal cooling device 的基本接口函数 >>>>>>>>>> enddfc->power_ops = dfc_power;// 获取 OPP 数量num_opps = em_pd_nr_perf_states(dfc->em_pd);} else {/* Backward compatibility for drivers which do not use IPA */dev_dbg(dev, "missing proper EM for cooling device\n");// 获取 OPP 数量num_opps = dev_pm_opp_get_opp_count(dev);// 生成冷却器内部 freq 表（devfreq_cooling_gen_tables()）err = devfreq_cooling_gen_tables(dfc, num_opps);if (err)goto free_dfc;}// 检查 OPP 数量if (num_opps <= 0) {err = -EINVAL;goto free_dfc;}/* max_state is an index, not a counter */// max_state 是状态 索引，所以是 num_opps - 1dfc->max_state = num_opps - 1;// PM QoS 用于动态管理最大频率，确保 cooling device 调节频率时可以通过 PM QoS 接口生效err = dev_pm_qos_add_request(dev, &dfc->req_max_freq,DEV_PM_QOS_MAX_FREQUENCY,PM_QOS_MAX_FREQUENCY_DEFAULT_VALUE);if (err < 0)goto free_table;err = -ENOMEM;// 为 cooling device 创建唯一名字，例如 devfreq-cpu0name = kasprintf(GFP_KERNEL, "devfreq-%s", dev_name(dev));if (!name)goto remove_qos_req;// 调用 thermal framework 的 thermal_of_cooling_device_register() 注册 cooling device// np：设备树节点，用于读取硬件信息和属性。// name：设备名。// dfc：devfreq_cooling_device。// ops：接口函数。cdev = thermal_of_cooling_device_register(np, name, dfc, ops);kfree(name);if (IS_ERR(cdev)) {err = PTR_ERR(cdev);dev_err(dev,"Failed to register devfreq cooling device (%d)\n",err);goto remove_qos_req; // 注册失败则回滚 PM QoS 请求}dfc->cdev = cdev;return cdev;remove_qos_req:dev_pm_qos_remove_request(&dfc->req_max_freq);
free_table:kfree(dfc->freq_table); // 回收 freq_table
free_dfc:kfree(dfc); // 回收 dfc 内存return ERR_PTR(err);
}
EXPORT_SYMBOL_GPL(of_devfreq_cooling_register_power);

【归纳】

函数	是否依赖 DT	是否有功率模型	主要使用者
of_devfreq_cooling_register_power	✅	✅	平台代码 + DT + power governor
of_devfreq_cooling_register	✅	❌	平台代码 + DT，只需频率限制
devfreq_cooling_register	❌	❌	驱动手动注册（非 DT 平台）
devfreq_cooling_em_register	❌	✅	支持 EM（Energy Model）的 devfreq 驱动

1.2.2 操作函数ops

cooling device的操作函数，映射到 devfreq cooling中，如下：

struct thermal_cooling_device_ops {int (*get_max_state) (struct thermal_cooling_device *, unsigned long *);// --> devfreq_cooling_get_max_state(struct thermal_cooling_device *cdev, unsigned long *state)int (*get_cur_state) (struct thermal_cooling_device *, unsigned long *);// --> devfreq_cooling_get_cur_state(struct thermal_cooling_device *cdev, unsigned long *state)int (*set_cur_state) (struct thermal_cooling_device *, unsigned long);// --> devfreq_cooling_set_cur_state(struct thermal_cooling_device *cdev, unsigned long state)int (*get_requested_power)(struct thermal_cooling_device *, u32 *);// --> devfreq_cooling_get_requested_power(struct thermal_cooling_device *cdev, u32 *power)int (*state2power)(struct thermal_cooling_device *, unsigned long, u32 *);// --> devfreq_cooling_state2power(struct thermal_cooling_device *cdev, unsigned long state, u32 *power)int (*power2state)(struct thermal_cooling_device *, u32, unsigned long *);// --> devfreq_cooling_power2state(struct thermal_cooling_device *cdev, u32 power, unsigned long *state)
};

devfreq_cooling_xxx_state

devfreq_cooling_xxx_state 系类函数是thermal cooling device 的基本接口函数。逐个分析如下：

（1）devfreq_cooling_get_max_state

功能：获取冷却器的最大状态值。就是告诉 thermal 框架：该冷却器一共有多少个“档位”可以限制

static int devfreq_cooling_get_max_state(struct thermal_cooling_device *cdev,unsigned long *state)
{struct devfreq_cooling_device *dfc = cdev->devdata;*state = dfc->max_state;return 0;
}

关键点：

cdev->devdata 指向 struct devfreq_cooling_device。
dfc->max_state 表示冷却器可用的最大状态（索引）。
① 状态值从 0 ~ max_state，一共 max_state + 1 个状态。
② 对应设备 OPP（性能点）的数量。

返回值：总是 0（成功）。

（2）devfreq_cooling_get_cur_state

功能：获取冷却器的当前状态。调用这个函数时，可以知道冷却器当前处于哪个档位。

static int devfreq_cooling_get_cur_state(struct thermal_cooling_device *cdev,unsigned long *state)
{struct devfreq_cooling_device *dfc = cdev->devdata;*state = dfc->cooling_state;return 0;
}

关键点：

dfc->cooling_state 保存当前 cooling state（状态索引）。
状态值范围：0 ~ max_state。
① 0 → 无限制（即允许最高性能频率）。
② 越大 → 冷却程度越强，对应更低的最大频率限制。

返回值：总是 0（成功）

（3）devfreq_cooling_set_cur_state

设置冷却器的当前状态（即限制设备的最高运行频率）。

static int devfreq_cooling_set_cur_state(struct thermal_cooling_device *cdev,unsigned long state)
{struct devfreq_cooling_device *dfc = cdev->devdata;struct devfreq *df = dfc->devfreq;struct device *dev = df->dev.parent;unsigned long freq;int perf_idx;// 状态值检查，避免重复设置if (state == dfc->cooling_state)return 0;dev_dbg(dev, "Setting cooling state %lu\n", state);// 合法性检查，非法设置的state直接丢弃if (state > dfc->max_state)return -EINVAL;// 读取绑定的 em_pd 标识，区分是否有 Energy Modelif (dfc->em_pd) {// 有 Energy Model (EM)// perf_idx = 性能索引 = 最高性能索引减去 cooling stateperf_idx = dfc->max_state - state;// state = 0 → perf_idx = max_state（最高频率）state = max_state → perf_idx = 0（最低频率）freq = dfc->em_pd->table[perf_idx].frequency * 1000;} else {// 无 EMfreq = dfc->freq_table[state];}// 更新 PM QoS 限制:将计算出来的频率更新到 PM QoS，限制设备的 最大可用频率。dev_pm_qos_update_request(&dfc->req_max_freq,DIV_ROUND_UP(freq, HZ_PER_KHZ));// 保存 cooling statedfc->cooling_state = state;return 0;
}

总结：通过传入参数 thermal_cooling_device 表示的cooling device对象，获取对应的devfreq_cooling_device，其中包含状态、操作函数等，进一步将新的state 参数更新到 devfreq_cooling_device中，以便于在后续需要执行温控降温操作时，能有准确的状态判断。

devfreq_cooling_get_requested_power

devfreq_cooling_get_requested_power(struct thermal_cooling_device *cdev, u32 *power) 是 thermal_cooling_device_ops 的扩展接口，专门用于带功耗建模 (Power Extensions) 的 cooling device，目的是向 IPA (Intelligent Power Allocation) governor 提供当前功耗估计值。

作用：根据当前 devfreq 的运行状态（频率、利用率、电压等），计算设备的实际功耗 (mW)，并返回给 thermal 框架。
输入：cdev：冷却器对象。
输出：*power：估算的设备功耗（单位：mW）

static int devfreq_cooling_get_requested_power(struct thermal_cooling_device *cdev,u32 *power)
{struct devfreq_cooling_device *dfc = cdev->devdata;struct devfreq *df = dfc->devfreq; // 从 thermal_cooling_device 获取 devfreq 对应的父设备struct devfreq_dev_status status;unsigned long state;unsigned long freq; // 频率值unsigned long voltage;int res, perf_idx;mutex_lock(&df->lock);status = df->last_status; // 从 devfreq 设备中获取上一次记录的状态（devfreq_dev_status）mutex_unlock(&df->lock);freq = status.current_frequency; // freq → 当前频率（Hz）// power_ops即devfreq_cooling_power，如果驱动提供了 get_real_power，则优先调用它获取功耗if (dfc->power_ops && dfc->power_ops->get_real_power) {voltage = get_voltage(df, freq); // 获取电压：get_voltage(df, freq)（根据频率查询 OPP 电压）// 如果电压为 0，说明查询失败 → 返回 -EINVALif (voltage == 0) {res = -EINVAL;goto fail;}// 通过 get_real_power 函数获取真实功耗res = dfc->power_ops->get_real_power(df, power, freq, voltage);if (!res) {// 获取状态state = dfc->max_state - dfc->capped_state;/* Convert EM power into milli-Watts first *//* EM 表里的功耗是 microwatt，需要转成 mW */dfc->res_util = dfc->em_pd->table[state].power;dfc->res_util /= MICROWATT_PER_MILLIWATT;/* 乘一个修正因子 */dfc->res_util *= SCALE_ERROR_MITIGATION;/* 如果 power 有效，进一步归一化 */if (*power > 1)dfc->res_util /= *power;} else {goto fail;}} else {/* Energy Model frequencies are in kHz */// 根据当前频率 freq 找到 EM 表中的索引。注意 EM 的频率是 kHz，所以要除以 1000perf_idx = get_perf_idx(dfc->em_pd, freq / 1000);if (perf_idx < 0) {res = -EAGAIN;goto fail;}_normalize_load(&status);/* Convert EM power into milli-Watts first */*power = dfc->em_pd->table[perf_idx].power;*power /= MICROWATT_PER_MILLIWATT; // µW → mW/* Scale power for utilization */*power *= status.busy_time; // 按实际忙时比例缩放*power >>= 10; // 除以 1024（近似除以 total_time）}trace_thermal_power_devfreq_get_power(cdev, &status, freq, *power);return 0;
fail:/* It is safe to set max in this case */dfc->res_util = SCALE_ERROR_MITIGATION; // 如果失败，res_util 设置成默认值，避免系统崩溃return res;
}

【流程总结】

获取 devfreq 的 last_status（频率、利用率）。
如果驱动支持 get_real_power：
① 查电压。
② 调用驱动提供的计算函数。
③ 基于 EM 表计算 res_util。
否则：
① 根据频率找到 EM 表索引。
② 用利用率缩放 EM 表里的功耗值。
返回计算结果给 *power（单位 mW）。
出错时返回负值，并设置默认 res_util。

state2power / power2state

（1）devfreq_cooling_state2power

把 cooling state 映射为对应的能量模型（EM）功耗值（返回给调用者的单位是 mW）。简单理解，用 cooling state 进行按模型计算查表，找到对应的功耗后换算一下单位，大家都认可后，把数据用指针送回去。

static int devfreq_cooling_state2power(struct thermal_cooling_device *cdev,unsigned long state, u32 *power)
{struct devfreq_cooling_device *dfc = cdev->devdata;int perf_idx;// 判断 state 是否是合法范围内的值if (state > dfc->max_state)return -EINVAL; // 若 state 超出范围返回 -EINVAL// 计算索引perf_idx = dfc->max_state - state;// EM 表（em_pd->table）按 功耗/频率从低到高（ascending） 排序，table[0] 是最低功耗，而 table[max_state] 是最高功耗。*power = dfc->em_pd->table[perf_idx].power;// 原单位是 µW（微瓦），函数通过除以 MICROWATT_PER_MILLIWATT 把它转换为 mW（通常 MICROWATT_PER_MILLIWATT == 1000）*power /= MICROWATT_PER_MILLIWATT;return 0; // 返回值：0 表示成功
}

（2）devfreq_cooling_power2state

将一个功率预算 power（单位 mW）转换为对应的 cooling state，也就是找出在该功率预算下应将设备限制到哪个状态（从而通过 state→freq→PM-QoS 限制频率）。

static int devfreq_cooling_power2state(struct thermal_cooling_device *cdev,u32 power, unsigned long *state)
{struct devfreq_cooling_device *dfc = cdev->devdata;struct devfreq *df = dfc->devfreq; // 从 thermal_cooling_device 获取 devfreq 对应的父设备struct devfreq_dev_status status;unsigned long freq, em_power_mw;s32 est_power;int i;mutex_lock(&df->lock);status = df->last_status;  // 从 devfreq 设备中获取上一次记录的状态（devfreq_dev_status）mutex_unlock(&df->lock);freq = status.current_frequency;  // freq → 当前频率（Hz）// power_ops即devfreq_cooling_power，如果驱动提供了 get_real_power，则优先调用它获取功耗if (dfc->power_ops && dfc->power_ops->get_real_power) {/* Scale for resource utilization */// dfc->res_util 在 devfreq_cooling_get_requested_power 从获取后存放在 dfc->res_util 。// 用来把驱动/测量得到的“真实功耗”与 EM 表的功耗尺度对齐，前面乘SCALE_ERROR_MITIGATION，后面就需要除est_power = power * dfc->res_util; est_power /= SCALE_ERROR_MITIGATION;} else {/* Scale dynamic power for utilization */// 把 status.busy_time、total_time 归一化（实现通常把 busy_time 缩放到 0~1024）。_normalize_load(&status);// 将 当前利用率影响 反算到“满载（EM 表）功耗”上。est_power = power << 10; // 移位操作est_power /= status.busy_time;// 注：get_requested_power 在无 get_real_power 时是： power = EM_power * busy_time / 1024，此处遂将 power 反算回 EM_power}/** Find the first cooling state that is within the power* budget. The EM power table is sorted ascending.*/// EM 表按功耗升序排列，从小到大// 循环 i = max_state .. 1（注意 i>0，若循环落到 i==0 则外层计算会把 state 设置为 max_state）for (i = dfc->max_state; i > 0; i--) {/* Convert EM power to milli-Watts to make safe comparison */// 把 em_pd->table[i].power（µW）转换为 mW，再与 est_power 进行比较em_power_mw = dfc->em_pd->table[i].power;em_power_mw /= MICROWATT_PER_MILLIWATT;// est_power >= em_power_mw，说明在 i 对应的 perf（频率/功耗）下可以满足预算；跳出循环。if (est_power >= em_power_mw)break;}// 将 perf 索引转换回 cooling state// 逻辑与 state2power 对称：i = max_state → state = 0（无降频），i = 0 → state = max_state（最高降频）*state = dfc->max_state - i;// 保存 state 值，整个方法就为了这个玩意。dfc->capped_state = *state;trace_thermal_power_devfreq_limit(cdev, freq, *state, power);return 0;
}

【关键点】

单位与缩放
① power 参数与函数内部所有比较/返回的 power 均以 mW 为单位。
② EM 表内 em_pd->table[].power 是 µW：必须除以 MICROWATT_PER_MILLIWATT（通常 1000）转换为 mW 才可比较。
③ busy_time 在被 _normalize_load() 标准化后，通常用 10-bit 固定点（0…1024）来表示利用率，所以乘/除 1024（<< 10 / >> 10）作为缩放因子。
res_util 的角色
当驱动能返回真实功耗（get_real_power）时，get_requested_power() 内部会计算并保存 dfc->res_util，其计算逻辑大致为 “res_util = (EM_power_for_some_state_in_mW * SCALE_ERROR_MITIGATION) / measured_power_mW”。
于是在 power2state() 中做 est_power = power * res_util / SCALE_ERROR_MITIGATION 时，估计值大致回到 EM_power 的尺度，从而与 EM 表直接比较。
边界/异常
① i 循环终止条件使用 i > 0：如果 est_power 小于 em_pd->table[1] 的功耗，则循环结束时 i == 0，得到 state = max_state（最高降频）——这是安全的降频退化策略。
② busy_time == 0 的风险：在没有 get_real_power 的分支，如果 status.busy_time 为 0，会导致除 0。实务中 _normalize_load() 应确保 status.busy_time 非 0（或在实现里用保护），否则会出现异常。代码没有在此函数显式检查 busy_time == 0，依赖 _normalize_load() 的正确实现。
复杂度
主循环按 EM 表长度运行：时间复杂度 O(num_opps)。通常 num_opps 较小（几十、百位以内），可接受。

（3）要点回顾

state2power：直接把 state 转换为 EM 表中对应的满载功耗（mW）。适用于需要知道某个状态对应的最大功耗。
power2state：把预算功率映射到合适的 state，考虑当前利用率或用驱动返回的真实功耗进行尺度对齐，最终通过查 EM 表找到合适档位。
两函数相互对称、并依赖于 EM 表的升序性质与 max_state - state 的映射规则。
注意单位（µW ↔ mW）、busy_time 的缩放（1024）与 res_util 的意义，以及潜在的并发/除零边界。

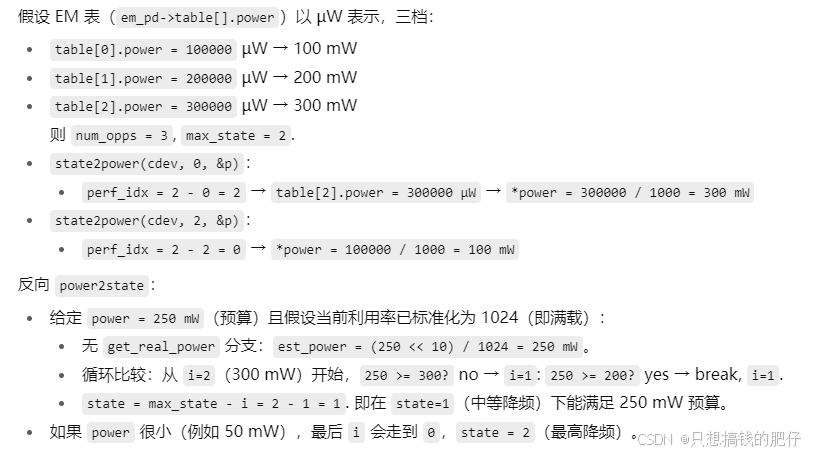

举例（帮助理解映射）
在这里插入图片描述

1.2.3 辅助函数说明

devfreq_cooling_gen_tables

devfreq_cooling_gen_tables 在没有 Energy Model (EM) 的情况下，从设备的 OPP（Operating Performance Points）列表生成一个“按频率降序”的表 dfc->freq_table[]，表的索引与 cooling state 一一对应（state==0 对应最高频率）。of_devfreq_cooling_register_power 中直接引用这函数。

参数说明：

dfc：要填充 freq_table 的 devfreq-cooling 结构体
num_opps：期望的 OPP 数量（通常来自 dev_pm_opp_get_opp_count()）

/**- devfreq_cooling_gen_tables() - Generate frequency table.- @dfc:	Pointer to devfreq cooling device.- @num_opps:	Number of OPPs-  - Generate frequency table which holds the frequencies in descending- order. That way its indexed by cooling device state. This is for- compatibility with drivers which do not register Energy Model.-  - Return: 0 on success, negative error code on failure.*/
static int devfreq_cooling_gen_tables(struct devfreq_cooling_device *dfc,int num_opps)
{// 获取关联的 devfreq 和 struct device *（用于 OPP 查询）struct devfreq *df = dfc->devfreq; struct device *dev = df->dev.parent;unsigned long freq; // freq 用作搜索上限并被 dev_pm_opp_find_freq_floor() 更新int i;// 分配内存空间，为频率表分配 num_opps 个 unsigned long。使用 kcalloc 保证零初始化。dfc->freq_table = kcalloc(num_opps, sizeof(*dfc->freq_table),GFP_KERNEL);if (!dfc->freq_table)return -ENOMEM;// 循环体：i 角标增加遍历； freq 初始值ULONG_MAX，循环自减for (i = 0, freq = ULONG_MAX; i < num_opps; i++, freq--) {struct dev_pm_opp *opp;// step1：第一次调用 dev_pm_opp_find_freq_floor(dev, &freq) 会找到 <= ULONG_MAX 的最大 OPP //        即设备上 最大频率 的 OPP，并把 freq 修改为这个 OPP 的频率值。// step2：循环体末尾的 freq-- 将 freq 减 1（变成 max-freq-值 减 1）。//        用于下一次调用，使 dev_pm_opp_find_freq_floor 在下一次返回 比上一次更低 的 OPP，得到下降过程，不断抄底opp = dev_pm_opp_find_freq_floor(dev, &freq);// step3：dev_pm_opp_find_freq_floor 返回错误，比如 freq 没有了或者其他的if (IS_ERR(opp)) {// 释放已分配的 freq_table 并返回错误码kfree(dfc->freq_table);return PTR_ERR(opp);}// dev_pm_opp_put(opp) 释放 OPP 引用dev_pm_opp_put(opp);// 将每次返回的 freq 写入 dfc->freq_table[i]。因此表中第 i 项是第 i 高的频率（降序）dfc->freq_table[i] = freq;}return 0;
}

总结（要点）

输出表的顺序：dfc->freq_table[0] = 最高频率，dfc->freq_table[num_opps-1] = 最低频率（降序）。这样就能把 cooling state 直接作为索引：state == 0 → freq_table[0]（最高频率），state == max_state → 最低频率。—— 一句话，通过state与dfc->freq_table顺序相反，更好用
依赖：dev_pm_opp_find_freq_floor() 的语义 —— 它通过指针参数返回找到的 OPP 频率并更新该指针，这个函数利用该特性来“逐步向下”遍历 OPP。
单位：dev_pm_opp / OPP 接口中频率单位依内核版本而定（常见为 kHz）。这个函数只是把 dev_pm_opp_find_freq_floor 返回的 freq 原样写入 freq_table，上层使用该表时（如 set_cur_state）会依据项目代码中其他的常量（例如 HZ_PER_KHZ）做相应的单元转换。重要的是：表内值与 dev_pm_opp_find_freq_floor 的返回单位保持一致，上游使用时要保持一致性。

示例（帮助理解）
假设设备的 OPP（按频率升序）为： 1000, 1500, 2000 （单位假设为 kHz）
num_opps = 3

循环行为示例：

i=0: freq = ULONG_MAX → dev_pm_opp_find_freq_floor 返回 freq = 2000 →freq_table[0] = 2000 → freq-- => 1999
i=1: freq = 1999 → dev_pm_opp_find_freq_floor 返回 freq = 1500 → freq_table[1] = 1500 → freq-- => 1499
i=2: freq = 1499 → dev_pm_opp_find_freq_floor returns freq = 1000 → freq_table[2] = 1000 → loop ends

结果表（降序）：

freq_table[0] = 2000  // highest -> maps to state 0
freq_table[1] = 1500  // state 1
freq_table[2] = 1000  // state 2 (max_state)

边界情况 / 风险点 / 注意事项

num_opps 必须合理
如果传入的 num_opps 大于设备实际 OPP 数，某次 dev_pm_opp_find_freq_floor 会失败，函数会回退并返回错误。调用方应确保 num_opps 是正确的（通常使用 dev_pm_opp_get_opp_count()）。
freq 的减 1 (freq–)
① freq-- 是在 for 循环的迭代表达式里执行的（即在 loop body 完成后），目的是将下次搜索上限减 1，确保 dev_pm_opp_find_freq_floor 不会再次返回同一个 OPP（避免无限循环）。最后一次迭代后 freq-- 也会执行，但循环结束，不会被再用到 —— 这一般是安全的。

② 如果某个 OPP 的频率为 0（极不可能），freq-- 可能 underflow，但下次不会用到它（或下一次 dev_pm_opp_find_freq_floor 会报错），总体上内核 OPP 频率不会是 0，所以不是实际问题。
并发与生命周期
① 该函数通常在驱动注册/初始化期间调用（single-threaded 初始化路径），因此对 OPP 列表的并发修改风险较小。若在运行时 OPP 列表被修改（动态改变 OPP），表可能过时，但这在内核中通常由上层保证生命周期顺序（在卸载/修改 OPP 之前应先注销 cooling device）。

② 读 dfc->freq_table（例如 set_cur_state）时没有额外锁保护，但因为表一般在初始化完成后才会被并发读取，这被视为安全模式。
单元/一致性问题
上游使用 dfc->freq_table 时（比如 set_cur_state），要清楚 freq_table 的单位并作相应转换（该源码上下文中已经有统一的转换逻辑）。不要误把表中值当作 Hz / kHz / MHz。

_normalize_load

这个函数是 devfreq_cooling 模块里用于归一化设备负载数据的关键步骤，保证计算功耗、估算状态时的数值稳定性。

先了解下面这结构体，同样也是函数参数。

/*** struct devfreq_dev_status - Data given from devfreq user device to* 		     governors. Represents the performance* 		     statistics.* @total_time:		The total time represented by this instance of* 		devfreq_dev_status* @busy_time:		The time that the device was working among the* 		total_time.* @current_frequency:	The operating frequency.* @private_data:	An entry not specified by the devfreq framework.* 		A device and a specific governor may have their* 		own protocol with private_data. However, because* 		this is governor-specific, a governor using this* 		will be only compatible with devices aware of it.*/
struct devfreq_dev_status {/* both since the last measure */unsigned long total_time;unsigned long busy_time;unsigned long current_frequency;void *private_data;
};

struct devfreq_dev_status 是设备驱动和 devfreq governor 的通信结构体，主要携带总时间、忙碌时间、当前频率三个核心统计值，用于推算设备利用率和能耗。

成员变量介绍：

unsigned long total_time
含义：采样周期的总时间。
单位：并不是固定的，可以是 µs（微秒）、ns（纳秒）、时钟周期数，依赖具体设备驱动。
用途：作为基准，配合 busy_time 计算利用率。
unsigned long busy_time
含义：在 total_time 这一采样周期内，设备处于工作状态（busy）的时间
用途： utilization = busy_time / total_time 得到设备利用率。
unsigned long current_frequency
含义：设备当前正在运行的频率。
单位：Hz（通常是 KHz 或 MHz，取决于驱动）。
作用：governor 通过它和利用率一起推算功耗；thermal cooling device 通过它限制频率上限/下限。
void *private_data
含义：保留字段，不由 devfreq 框架定义，留给设备驱动和 governor 协议使用。
特点：属于“私有通道”，通用 governor 不会依赖它；如果 governor 使用了 private_data，那它只兼容那些设备驱动明确支持这个字段的场景。

接续函数 _normalize_load 分析，

static void _normalize_load(struct devfreq_dev_status *status)
{// 如果 测量时间过大 (total_time > 1,048,575)if (status->total_time > 0xfffff) {// 把 total_time 和 busy_time 都右移 10 位（相当于除以 1024）// 避免 busy_time << 10 时溢出。保持比例不变（两者一起缩小）。status->total_time >>= 10;status->busy_time >>= 10;}// busy_time <<= 10（左移 10 位） → 乘以 1024，准备做归一化。status->busy_time <<= 10;// 除以 status->total_time → 得到比例值，同时做除法条件判断。status->busy_time /= status->total_time ? : 1;// 如果计算结果是 0，就强制设为 1，避免后续计算出现完全没有利用率的情况status->busy_time = status->busy_time ? : 1;// 强制把总时间归一化为 1024，对应上面的 busy_timestatus->total_time = 1024;
}

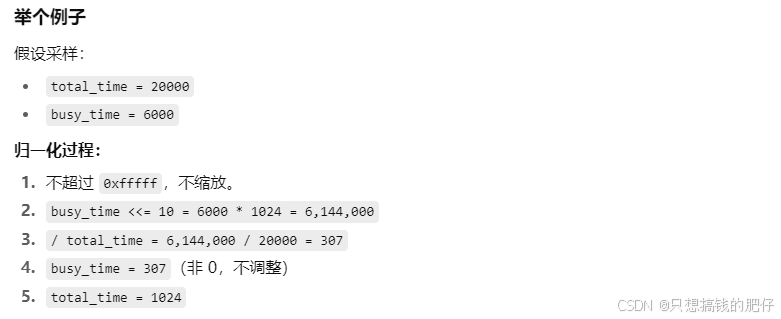

在这里插入图片描述
结果如下：
busy_time = 307
total_time = 1024
utilization = 307 / 1024 ≈ 0.3 (30%)

get_voltage

get_voltage(struct devfreq *df, unsigned long freq) 是在 devfreq cooling / power 计算时用来获取某一频率下对应的电压值的。

参数说明：
devfreq *df：struct devfreq *，指向 devfreq 设备对象。
long freq：目标频率（Hz，可能是 kHz/MHz，取决于驱动）

static unsigned long get_voltage(struct devfreq *df, unsigned long freq)
{// devfreq 本身挂在一个 device 下，这里拿到它的父设备 dev。// 频率、电压 OPP 信息都存放在 dev 的 OPP table 里。struct device *dev = df->dev.parent;unsigned long voltage;struct dev_pm_opp *opp;// 在 OPP 表里查找 与 freq 精确匹配并启用的 OPPopp = dev_pm_opp_find_freq_exact(dev, freq, true);// 如果返回 -ERANGE，说明精确找不到启用的 OPPif (PTR_ERR(opp) == -ERANGE)// 查找 freq 对应的 未启用 OPP// 兼容性设计：优先用启用的 OPP，如果没有，则 fallback 到未启用的opp = dev_pm_opp_find_freq_exact(dev, freq, false);// 如果仍然找不到 OPP，则打印错误日志，并返回 0（代表失败）if (IS_ERR(opp)) {// 打印错误dev_err_ratelimited(dev, "Failed to find OPP for frequency %lu: %ld\n",freq, PTR_ERR(opp));return 0;}// step1: dev_pm_opp_get_voltage(opp) 返回电压，单位是 纳伏 (nV)// step2: 除以 1000 转换为 毫伏 (mV)，方便功耗计算voltage = dev_pm_opp_get_voltage(opp) / 1000; /* mV */// dev_pm_opp_put(opp)：释放 OPP 引用dev_pm_opp_put(opp);// 如果电压为 0，说明 OPP 表里电压字段可能缺失或错误，再次打 errorif (voltage == 0) {dev_err_ratelimited(dev,"Failed to get voltage for frequency %lu\n",freq);}return voltage;
}

在 cooling/power 模块中，在 devfreq_cooling_get_requested_power() 里会调用 “voltage = get_voltage(df, freq)” ，要根据频率 f 找到对应电压 V，才能正确计算功耗。

总结一下get_voltage() 的功能就是：

在设备 OPP 表里找到指定频率 freq 的 OPP。
提取 OPP 对应的电压（nV → mV）。
返回给调用方，用于后续功耗计算。

get_perf_idx

get_perf_idx() 函数很短，但作用非常关键，它是 devfreq cooling 里频率 → Energy Model (EM) 表索引的映射函数。

/*** get_perf_idx() - get the performance index corresponding to a frequency* @em_pd:	Pointer to device's Energy Model* @freq:	frequency in kHz** Return: the performance index associated with the @freq, or* -EINVAL if it wasn't found.*/
static int get_perf_idx(struct em_perf_domain *em_pd, unsigned long freq)
{int i;for (i = 0; i < em_pd->nr_perf_states; i++) {// 遍历 em_pd->table[]，如果找到 frequency 精确匹配的 entry，则返回它的索引 iif (em_pd->table[i].frequency == freq)return i;}return -EINVAL;
}

参数说明：
em_perf_domain *em_pd：指向设备的 Energy Model performance domain。内部包含一个 table[]，记录每个性能状态（performance state）的：frequency (kHz)、power (µW)、其他功耗/能耗参数。
long freq：要查找的目标频率，单位 kHz。

作用总结
功能：根据指定的频率（kHz），查找设备 Energy Model 表中对应的性能状态索引。
为什么需要它：
em_pd->table[perf_idx].power → 该频率对应的功耗（µW）
em_pd->table[perf_idx].frequency → 确认降频目标
perf_idx 还用于 state ↔ power 转换

1.2.4 pm_qos/pm_opp 关联

PM QoS 相关 API

函数名	原型（简化）	作用
`dev_pm_qos_add_request`	`int dev_pm_qos_add_request(struct device dev, struct dev_pm_qos_request req, enum dev_pm_qos_req_type type, s32 value);`	为设备添加一个 PM QoS 请求，比如设置最大频率/最小频率限制。
`dev_pm_qos_remove_request`	`void dev_pm_qos_remove_request(struct dev_pm_qos_request *req);`	移除之前添加的 QoS 请求，恢复默认。
`dev_pm_qos_update_request`	`int dev_pm_qos_update_request(struct dev_pm_qos_request *req, s32 new_value);`	更新现有 QoS 请求的值，例如动态调整设备的最大频率限制。

PM opp 相关 API

函数名	原型（简化）	作用
`dev_pm_opp_find_freq_exact`	`struct dev_pm_opp dev_pm_opp_find_freq_exact(struct device dev, unsigned long freq, bool available);`	在设备的 OPP 表中查找与指定频率完全匹配的 OPP entry；`available = true` 表示只查找启用的 OPP。
`dev_pm_opp_get_voltage`	`unsigned long dev_pm_opp_get_voltage(struct dev_pm_opp *opp);`	获取 OPP 中定义的电压值（单位：纳伏 nV）。
`dev_pm_opp_put`	`void dev_pm_opp_put(struct dev_pm_opp *opp);`	释放 OPP entry 的引用计数，避免内存泄漏。
`dev_pm_opp_find_freq_floor`	`struct dev_pm_opp dev_pm_opp_find_freq_floor(struct device dev, unsigned long *freq);`	查找 OPP 表中不大于给定频率的最大 OPP（即向下取整）。
`dev_pm_opp_get_opp_count`	`int dev_pm_opp_get_opp_count(struct device *dev);`	获取设备的 OPP 数量（可用的 performance states 个数）。
`dev_pm_opp_of_register_em`	`int dev_pm_opp_of_register_em(struct device dev, struct em_data_callback cb);`	根据设备的 OPP 表，自动注册 Energy Model (EM)，供 thermal / EAS / IPA 等子系统使用。

总体关系

OPP (Operating Performance Points)：负责管理频率 ↔ 电压 ↔ 功耗映射。
EM (Energy Model)：基于 OPP 自动生成，用于计算功耗和做性能约束。
PM QoS (Power Management QoS)：用于对设备施加运行时约束（如最大频率），thermal cooling 正是通过它来限制 devfreq 设备的性能状态

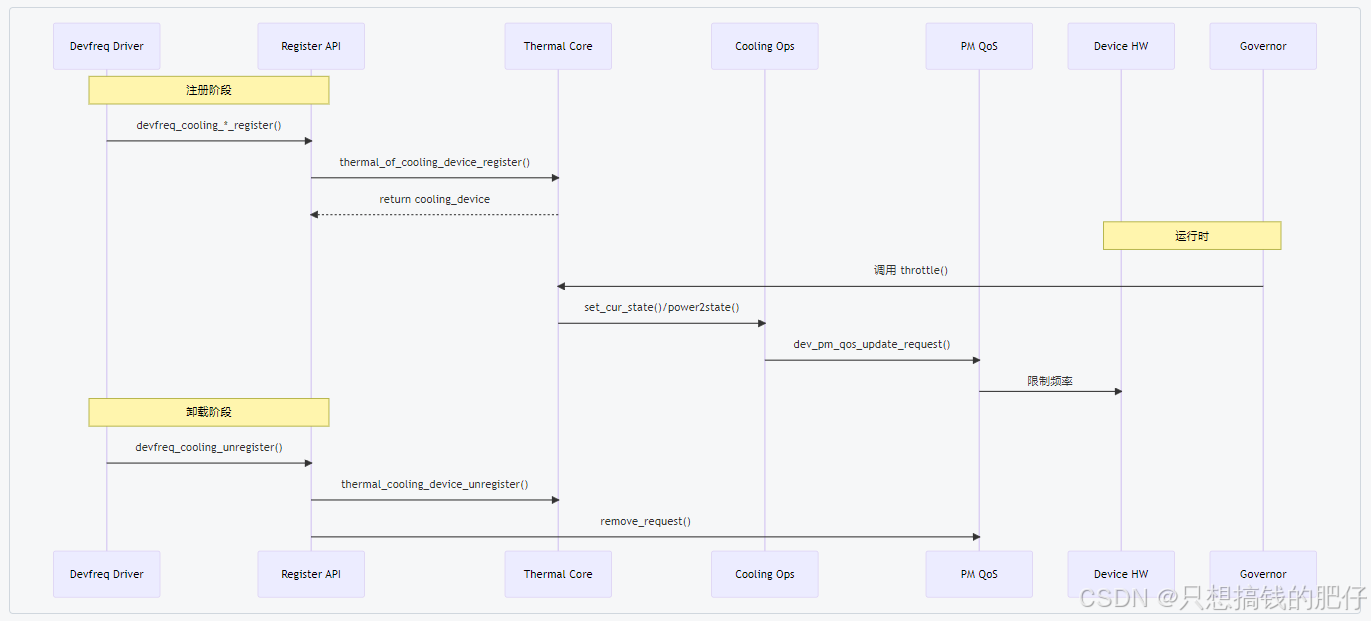

1.3 执行时序图

在这里插入图片描述

2 cpuidle_cooling

cpuidle_cooling 通过 idle-injection 机制（idle_inject 子系统）人为插入/延长 CPU idle 周期，从而降低 CPU 的平均利用与功耗。cooling state 采用百分比（0…100）来表示“注入比”——100 表示 100% idle（一直 idle），0 表示不注入。实现上把 idle duration 与 running duration 成比例计算。

cpuidle 驱动在初始化 / 注册时会调用 cpuidle_cooling_register(struct cpuidle_driver *drv)，函数会遍历 drv->cpumask 中的 CPU，查看每个 CPU 的 device tree 下是否有 thermal-idle 子结点，找到则为该 CPU 创建一个 idle 注入 cooling device 并注册到 thermal 子系统。也就是说：只有当平台/DT 提供 thermal-idle 节点并且内核配置支持 idle_inject 时，才会实际启用该 cooling device。

在“Android thermal (4)_cooling device（上）” 最后的设备截图可以看到，cooling device的type没有cpuidle类型。RK的设备树没有配置该类型。

2.1 执行过程

初始化 cpuidle 驱动时 → 调用 cpuidle_cooling_register(drv)
遍历 CPU → 如果 DT 中有 thermal-idle 节点 → 调用 __cpuidle_cooling_register()
在 __cpuidle_cooling_register() 中：
（1）创建 cooling device
（2）绑定到 thermal 框架
（3）保存 idle_inject 配置
当温度超过 thermal zone 的 trip point 时，thermal governor 调用 set_cur_state() → 启动/调整 idle 注入线程
idle 注入降低 CPU 的平均活动时间 → 降低功耗和发热
当温度下降，thermal governor 将 state 调回 0 → 停止 idle 注入

2.2 关键函数

2.2.1 关键前提

（1）cpuidle_cooling_device

/*** struct cpuidle_cooling_device - data for the idle cooling device* @ii_dev: an atomic to keep track of the last task exiting the idle cycle* @state: a normalized integer giving the state of the cooling device*/
struct cpuidle_cooling_device {struct idle_inject_device *ii_dev; // ilde_inject对象存储，保存最后一次传入的 ilde_inject指针unsigned long state; // 状态值
};

（2）cpuidle_cooling_ops
cpuidle_cooling_ops 是一个静态 struct thermal_cooling_device_ops，包含三个函数指针，
这个 ops 指针在注册 cooling device 时传给了 thermal 子系统（通过thermal_of_cooling_device_register()注册）。

/*** cpuidle_cooling_ops - thermal cooling device ops*/
static struct thermal_cooling_device_ops cpuidle_cooling_ops = {.get_max_state = cpuidle_cooling_get_max_state,.get_cur_state = cpuidle_cooling_get_cur_state,.set_cur_state = cpuidle_cooling_set_cur_state,
};

（3）idle_inject 子系统
idle_inject_* 系列函数来自 idle_inject 子系统：

idle_inject_register()
idle_inject_set_duration()
idle_inject_set_latency()
idle_inject_start()
idle_inject_stop()
idle_inject_get_duration()

（4）thermal_of_cooling_device_register
通过therma core 的 thermal_of_cooling_device_register(np, name, idle_cdev, &cpuidle_cooling_ops)：把 idle_cdev（devdata）和 cpuidle_cooling_ops 交给 thermal core 注册，thermal core 把这个 cooling device 暴露到 /sys/class/thermal 并处理与 thermal-zone 的绑定（具体 thermal-core 内部会保存 ops & devdata）。

2.2.2 入口：cpuidle_cooling_register

cpuidle_cooling_register(struct cpuidle_driver *drv) 是注册函数入口，需要开启 config 配置才有可以调用。

#ifdef CONFIG_CPU_IDLE_THERMAL
void cpuidle_cooling_register(struct cpuidle_driver *drv);
#else /* CONFIG_CPU_IDLE_THERMAL */
static inline void cpuidle_cooling_register(struct cpuidle_driver *drv)
{
}
#endif /* CONFIG_CPU_IDLE_THERMAL */

调用时机：通常由 cpuidle 驱动在初始化 / 注册 struct cpuidle_driver 时调用（在 cpuidle 子系统或 platform probe 中）。
目的：为 drv->cpumask 中的每颗 CPU（或每个 cluster）查找 device tree 中 thermal-idle 节点，如果存在就为该 CPU 创建并注册一个 idle-injection 基的 cooling device。

/*** cpuidle_cooling_register - Idle cooling device initialization function* @drv: a cpuidle driver structure pointer** This function is in charge of creating a cooling device per cpuidle* driver and register it to the thermal framework.*/
void cpuidle_cooling_register(struct cpuidle_driver *drv)
{struct device_node *cooling_node;struct device_node *cpu_node;int cpu, ret;// 遍历 cpumask 的 CPU。for_each_cpu(cpu, drv->cpumask) {// 取得该 CPU 对应的 device tree node。cpu_node = of_cpu_device_node_get(cpu);// 在 CPU 的 DT 节点下查找 thermal-idle 子节点。cooling_node = of_get_child_by_name(cpu_node, "thermal-idle");of_node_put(cpu_node); // 释放 cpu_node 引用if (!cooling_node) {pr_debug("'thermal-idle' node not found for cpu%d\n", cpu);continue; }// 为找到的 cooling_node 调用辅助注册函数ret = __cpuidle_cooling_register(cooling_node, drv);of_node_put(cooling_node); // 释放 cooling_node 引用if (ret) {pr_err("Failed to register the cpuidle cooling device" \"for cpu%d: %d\n", cpu, ret);break; // 若 __cpuidle_cooling_register 返回错误，打印错误并退出循环/返回}}
}

2.2.3 核心注册：__cpuidle_cooling_register

__cpuidle_cooling_register 为 DT 节点 np 上描述的 cpu/cluster 创建 idle_inject 设备、准备 cpuidle_cooling_device 私有数据并通过 thermal_of_cooling_device_register() 注册到 thermal core。

/*** __cpuidle_cooling_register: register the cooling device* @drv: a cpuidle driver structure pointer* @np: a device node structure pointer used for the thermal binding** This function is in charge of allocating the cpuidle cooling device* structure, the idle injection, initialize them and register the* cooling device to the thermal framework.** Return: zero on success, a negative value returned by one of the* underlying subsystem in case of error*/
static int __cpuidle_cooling_register(struct device_node *np,struct cpuidle_driver *drv)
{struct idle_inject_device *ii_dev;struct cpuidle_cooling_device *idle_cdev;struct thermal_cooling_device *cdev;struct device *dev;unsigned int idle_duration_us = TICK_USEC;unsigned int latency_us = UINT_MAX;char *name;int ret;idle_cdev = kzalloc(sizeof(*idle_cdev), GFP_KERNEL); // 分配 struct cpuidle_cooling_device。if (!idle_cdev) {ret = -ENOMEM; // 若失败 ret = -ENOMEM → goto out（返回错误）。goto out;}// 注册一个 idle_inject_device，它会创建注入 idle 的基础设施 idle_inject_device 对象。ii_dev = idle_inject_register(drv->cpumask);if (!ii_dev) {ret = -EINVAL; // 若返回 NULL：ret = -EINVAL → goto out_kfree（释放 idle_cdev 并返回）goto out_kfree;}// 从 DT 读取可选属性，若不存在使用默认（TICK_USEC、UINT_MAX）of_property_read_u32(np, "duration-us", &idle_duration_us);of_property_read_u32(np, "exit-latency-us", &latency_us);// 设置 idle 注入的时长与退出延迟（config）idle_inject_set_duration(ii_dev, TICK_USEC, idle_duration_us);idle_inject_set_latency(ii_dev, latency_us);// 把 ii_dev 保存到 cpuidle_cooling_device 的 idle_cdev 的字段里。// 后续可以通过 idle_cdev->ii_dev 直接获取idle_cdev->ii_dev = ii_dev;// 构造一个易识别的 cooling device 名字（例如：idle-cpu0）dev = get_cpu_device(cpumask_first(drv->cpumask));name = kasprintf(GFP_KERNEL, "idle-%s", dev_name(dev));if (!name) {ret = -ENOMEM;goto out_unregister; // 分配失败时回退到 out_unregister（会注销 ii_dev 并释放 idle_cdev）}// 关键步骤：把 idle_cdev（作为 devdata）和 &cpuidle_cooling_ops（ops 表）交给 thermal core 去注册。// thermal zone 绑定的 cooling device 可以轻松找到是什么cpuidle_cooling_devicecdev = thermal_of_cooling_device_register(np, name, idle_cdev,&cpuidle_cooling_ops);if (IS_ERR(cdev)) {ret = PTR_ERR(cdev);goto out_kfree_name; // 获取错误码并走 out_kfree_name -> out_unregister -> out_kfree 回退}pr_debug("%s: Idle injection set with idle duration=%u, latency=%u\n",name, idle_duration_us, latency_us);kfree(name); // 释放 namereturn 0;out_kfree_name:kfree(name); // 释放 name
out_unregister:idle_inject_unregister(ii_dev); // 注销 ii_dev
out_kfree:kfree(idle_cdev); //  kfree idle_cdev
out:return ret;
}

当 thermal_of_cooling_device_register 注册成功，会创建 struct thermal_cooling_device，把 ops 指针、devdata 指针、名字等保存起来；在 sysfs 创建 cooling_deviceX、policy 等节点。

如果 DT 节点 np 中含有绑定信息（比如直接在 thermal zone 的 DT 下），thermal core 可能会立即把此 cooling device 与某个 thermal-zone 绑定（创建 struct thermal_instance）——从而当该 zone 触发被动降温时，thermal core 能直接调用此 cooling device 的 ops。

2.2.4 运行时：cpuidle_cooling_set_cur_state

当 thermal core 决定改变此 cooling device 的状态（例如 governor 要限制负载通过注入 idle），它会调用 set_cur_state()（通过 core）。

从 cpuidle_cooling_ops 中看得到 set_cur_state = cpuidle_cooling_set_cur_state。用户空间通过 sysfs 读取 / 写 cooling_deviceX/cur_state 时（core 会调用 get_cur_state / set_cur_state），由 thermal core（在 governor 或 userspace 请求时）通过 thermal_cooling_device->ops->set_cur_state() 间接调用。

/*** cpuidle_cooling_set_cur_state - Set the current cooling state* @cdev: the thermal cooling device* @state: the target state** The function checks first if we are initiating the mitigation which* in turn wakes up all the idle injection tasks belonging to the idle* cooling device. In any case, it updates the internal state for the* cooling device.** Return: The function can not fail, it is always zero*/
static int cpuidle_cooling_set_cur_state(struct thermal_cooling_device *cdev,unsigned long state)
{// 取得私有结构，由注册时传入。 注册函数的参数。struct cpuidle_cooling_device *idle_cdev = cdev->devdata; // 取得 idle_inject_device。 cpuidle_cooling_device的成员struct idle_inject_device *ii_dev = idle_cdev->ii_dev;// 当前的状态值，cpuidle_cooling_device的成员unsigned long current_state = idle_cdev->state;unsigned int runtime_us, idle_duration_us;// 先更新状态（原子性/同步由 core 的锁或调用位置保证）。传入的状态新参数。idle_cdev->state = state;// 读取当前 idle_inject 的配置（injection duration、idle_duration）。idle_inject_get_duration(ii_dev, &runtime_us, &idle_duration_us);// 计算“运行时长”（active time）对应于新的注入比（state 是 0..100 百分比）runtime_us = cpuidle_cooling_runtime(idle_duration_us, state);// 把新 runtime 与 idle duration 设置到 idle_inject 设备中；idle_inject 内部会据此调整注入比idle_inject_set_duration(ii_dev, runtime_us, idle_duration_us);// current_state -> 当前状态，可以理解为正在进行时；state -> 传入的状态，理解为即将发生的变化if (current_state == 0 && state > 0) {idle_inject_start(ii_dev); // 从未注入到开始注入：需要启动注入线程 /唤醒注入机制} else if (current_state > 0 && !state)  {idle_inject_stop(ii_dev); // 从注入到停止：停止注入线程}// set_cur_state 几乎不会失败，文件内实现总是返回 0return 0;
}/*** cpuidle_cooling_runtime - Running time computation* @idle_duration_us: CPU idle time to inject in microseconds* @state: a percentile based number*  * The running duration is computed from the idle injection duration* which is fixed. If we reach 100% of idle injection ratio, that* means the running duration is zero. If we have a 50% ratio* injection, that means we have equal duration for idle and for* running duration.*  * The formula is deduced as follows:*  *  running = idle x ((100 / ratio) - 1)*  * For precision purpose for integer math, we use the following:*  *  running = (idle x 100) / ratio - idle*  * For example, if we have an injected duration of 50%, then we end up* with 10ms of idle injection and 10ms of running duration.*  * Return: An unsigned int for a usec based runtime duration.*/
static unsigned int cpuidle_cooling_runtime(unsigned int idle_duration_us,unsigned long state)
{// 如果 state == 0 → runtime = 0if (!state)return 0;return ((idle_duration_us * 100) / state) - idle_duration_us;
}

cpuidle_cooling_runtime的参数说明：

idle_duration_us：CPU 空闲持续时间，单位是微秒 (us)。
state：cooling device 的当前状态（也就是冷却等级/档位）。在 thermal 框架里，state 往往表示降频或者降低性能的程度。
① state = 0 → 不做限制。
② state > 0 → 启用对应的限制。

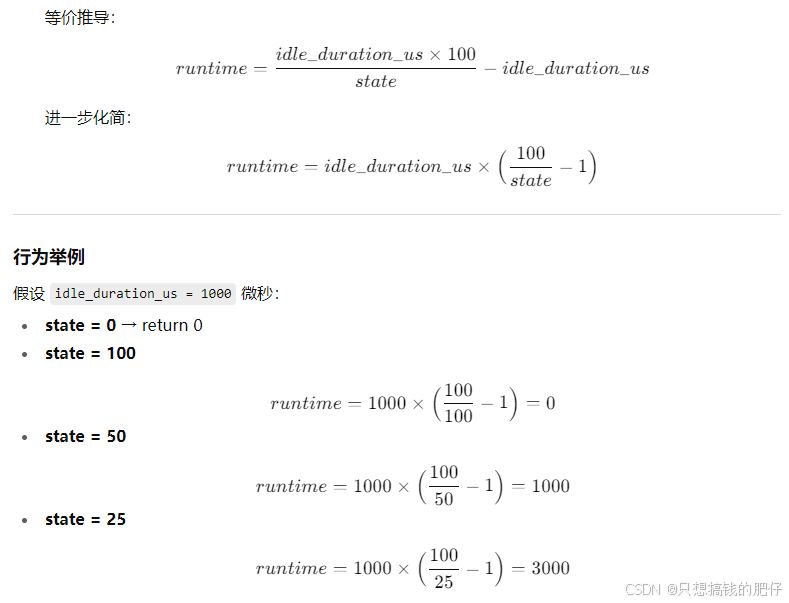

用 idle 时间与 state 进行比例缩放，计算出一个新的 “运行时长”。
在这里插入图片描述
以此类推：

state 越小 → runtime 越大
state = 100 时 → runtime = 0
state > 100 时 → runtime 可能变为负数（但这里返回 unsigned int，负数会变成大整数，不太合理，说明调用方一般不会传入 >100 的 state）

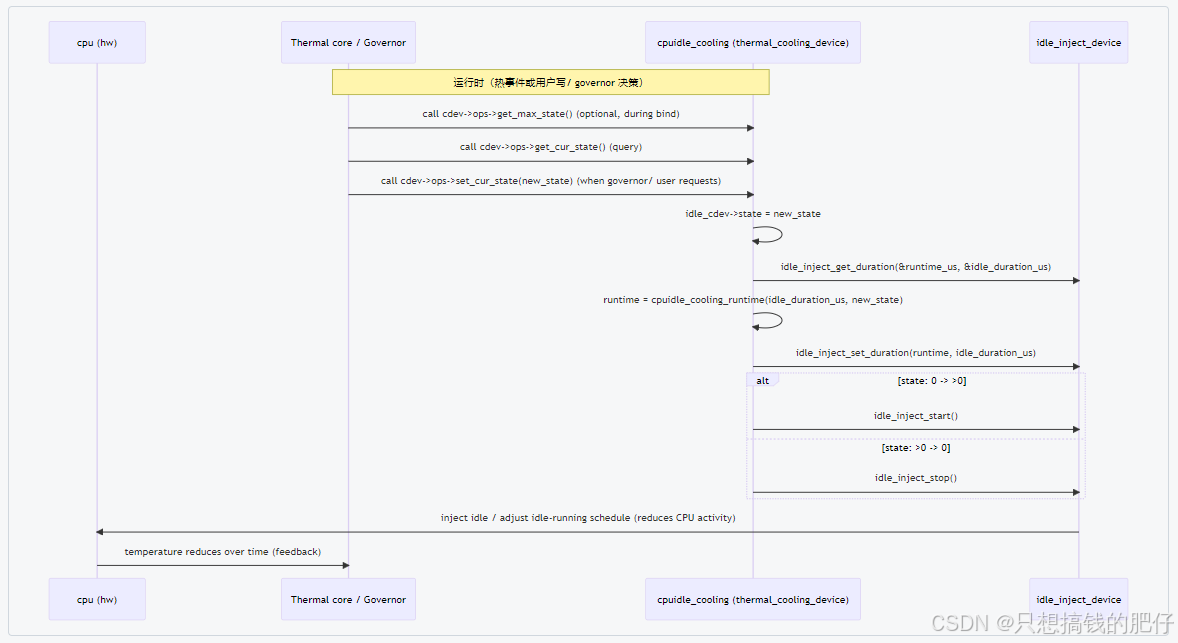

2.3 执行时序图

下图是上面cpuidle-cooling的执行过程。
在这里插入图片描述

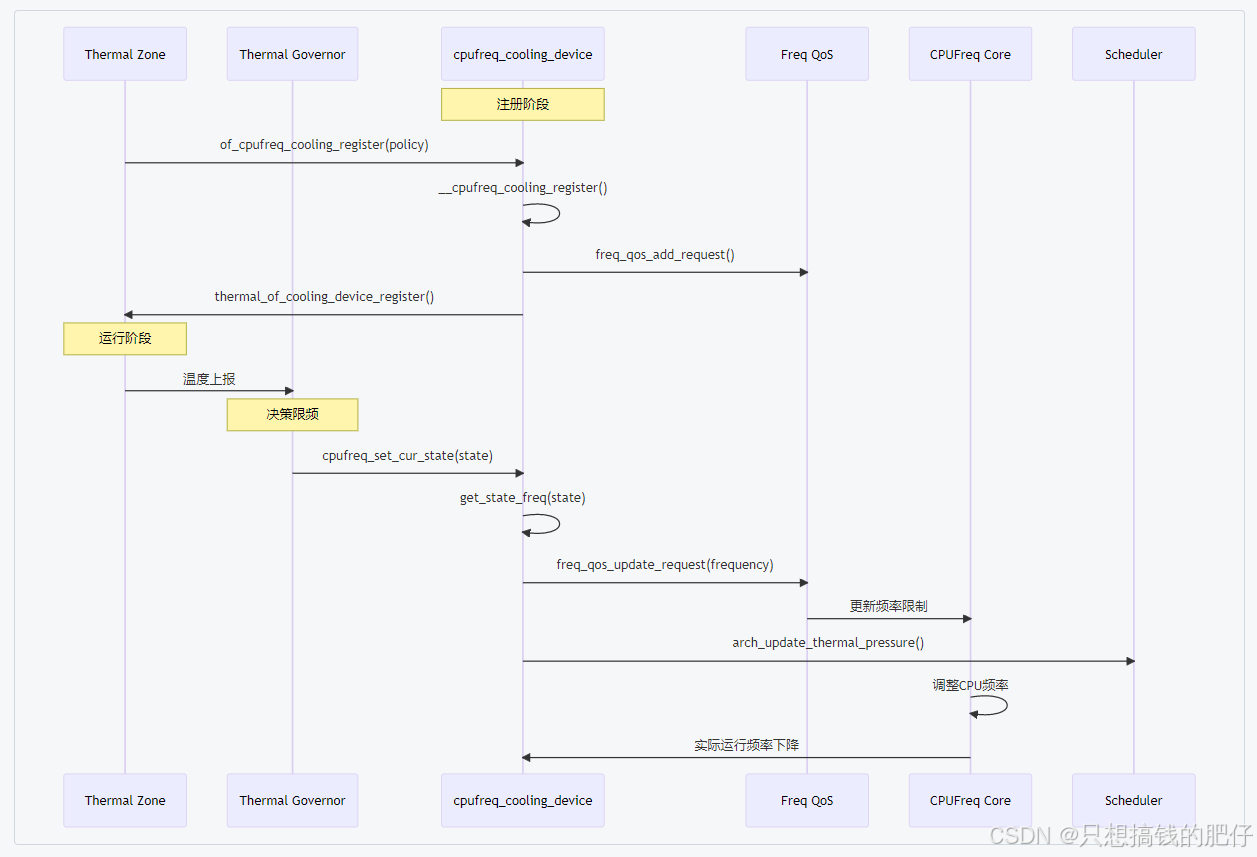

3 cpufreq_cooling

cpufreq_cooling 实现了把 thermal cooling state 与 CPUfreq 的频率/功耗映射起来的 glue 层：在注册时绑定 cpufreq policy（和可选 EM），提供 state→freq/power、power→state、当前请求功率估算等接口，并通过 PM QoS（freq_qos）动态施加频率上限约束以实现热管理策略。

3.1 数据结构

3.1.1 time_in_idle

用途：用于单核（CONFIG_SMP 未启用）情况下按时间差计算 CPU 利用率（见 get_load 非 SMP 分支）。

struct time_in_idle {u64 time;u64 timestamp;
};

time：上一次读取到的该 CPU 的绝对空闲时间（单位依 platform，常是 microseconds 或者 jiffies / tick-count，取决于 get_cpu_idle_time() 实现）。

timestamp：上次调用 get_cpu_idle_time_us()（或相关 API）时的 wall time（通常由 get_cpu_idle_time() 返回的 now），用于计算两次采样间的时间差。

3.1.2 cpufreq_cooling_device

struct cpufreq_cooling_device {u32 last_load;unsigned int cpufreq_state;unsigned int max_level;struct em_perf_domain *em;struct cpufreq_policy *policy;struct thermal_cooling_device_ops cooling_ops;
#ifndef CONFIG_SMPstruct time_in_idle *idle_time;
#endifstruct freq_qos_request qos_req;
};

成员变量：

last_load：保存最近一次 cpufreq_get_requested_power() 调用时测得的负载（通常是百分比）。热管理里会根据这个负载估算功耗，决定是否需要进一步降频。
cpufreq_state：表示 cooling device 当前所处的“冷却状态”（cooling state）。类型是 unsigned int，取值范围是 [0, max_level]。值越大，表示限制越强（CPU 频率被压到更低档位）。
max_level：最大的冷却 level，与索引角标类取值似，直接当索引用了。注意不是频率的数量，而是（总频率数 - 1）。例如，如果这个 CPU 有 5 个可用频率档位，那么 max_level = 4。这样 cooling state 的合法范围就是 0~max_level。
em：指向 energy model（能量模型）的 em_perf_domain，里面存放这个 CPU 性能域的性能/功耗表。thermal 框架会用 EM 数据来评估不同频率下的能耗。
policy：对应的 cpufreq_policy，代表该 CPU 或 CPU cluster 的频率调节策略（最小、最大频率范围，governor 等）。
cooling_ops：实现 thermal_cooling_device_ops 的一组函数指针。定义了 cooling device 与 thermal 框架交互时的回调，比如设置 state、获取 max state 等。
idle_time：（仅在非 SMP 配置下才有）保存 CPU 的空闲时间信息。在热管理中，有时需要结合 idle stats 来更准确估算 CPU 活动功耗。
qos_req：一个 freq_qos_request，用于向 PM QoS 框架提交频率上限约束。当 thermal 框架决定要“降频”时，会通过这个字段影响 cpufreq 的上限。

SMP（Symmetric Multi-Processing - 对称多处理）模式：

含义：在一个系统中，所有 CPU 核心都是对等的（homogeneous）。它们共享同一个内存控制器、同一级缓存（通常是L3缓存），并连接到同一条系统总线上。在操作系统看来，所有核心在功能和性能上完全一致，任务可以被调度到任何一个核心上执行，而不会有效能差异。
例子：传统的单颗多核处理器，如 Intel 或 AMD 的台式机/服务器 CPU（一个物理芯片上有多个相同的核心）。

非SMP / 异构模式（通常指 Arm big.LITTLE 或 DynamIQ）：

含义：系统中的 CPU 核心被分成了不同的簇（Cluster）。每个簇内部可能是 SMP 结构，但簇与簇之间的核心在架构、性能和功耗上存在显著差异。最常见的形态就是“大核”簇和“小核”簇。
例子：现代智能手机处理器（如高通骁龙、联发科天玑系列）、苹果 M系列芯片。例如，一个处理器可能包含 2 个 Cortex-X系列（大核）和 6 个 Cortex-A55系列（小核）。

为什么 cpufreq_cooling 需要区分这两种模式？
cpufreq_cooling 是内核热管理（thermal）子系统的一个冷却设备（cooling device）。它的工作原理是：当设备温度过高时，通过限制 CPU 的频率来减少其功耗和发热，从而达到降温的目的。
区分 SMP 和非SMP 模式的核心原因在于：如何公平、准确、高效地计算因降频而带来的“冷却效果”。

特性	SMP 模式	非SMP/异构模式
硬件基础	所有CPU核心相同	CPU核心分簇，不同簇性能功耗不同
cpufreq_cooling 设备	通常一个全局设备	每个频率域（簇）一个冷却设备
负载计算	所有在线CPU的总负载	按簇分别计算负载
频率控制	全局统一频率	按簇独立控制频率
冷却效果计算	相对简单，基于总负载和频率差	复杂，需按簇计算并加权求和，考虑动态功率系数
内核中的代表	传统x86多核处理器	Arm big.LITTLE, DynamIQ 处理器

3.2 关键函数

【注意】宏定义 CONFIG_THERMAL_GOV_POWER_ALLOCATOR 使用来控制 governor power allocator 开启/关闭的。当配置这个策略时，部分功能函数启用。对于非该策略时，采用默认的空返回调用。

3.2.1 register/unregister

（1）cpufreq_cooling_register

cpufreq_cooling 注册函数。

/*** cpufreq_cooling_register - function to create cpufreq cooling device.* @policy: cpufreq policy** This interface function registers the cpufreq cooling device with the name* "cpufreq-%s". This API can support multiple instances of cpufreq cooling* devices.** Return: a valid struct thermal_cooling_device pointer on success,* on failure, it returns a corresponding ERR_PTR().*/
struct thermal_cooling_device *
cpufreq_cooling_register(struct cpufreq_policy *policy)
{return __cpufreq_cooling_register(NULL, policy, NULL); // 核心注册函数
}
EXPORT_SYMBOL_GPL(cpufreq_cooling_register);

（2）of_cpufreq_cooling_register

of_cpufreq_cooling_register 是一个对外导出的 API（见最后的 EXPORT_SYMBOL_GPL）。根据设备树信息，把某个 CPU 的 cpufreq policy 注册成 thermal cooling device。

输入参数：struct cpufreq_policy *policy，即 CPU 频率策略（某个 CPU 或 CPU cluster 的频率范围）。

/*** of_cpufreq_cooling_register - function to create cpufreq cooling device.* @policy: cpufreq policy** This interface function registers the cpufreq cooling device with the name* "cpufreq-%s". This API can support multiple instances of cpufreq cooling* devices. Using this API, the cpufreq cooling device will be linked to the* device tree node provided.** Using this function, the cooling device will implement the power* extensions by using the Energy Model (if present).  The cpus must have* registered their OPPs using the OPP library.** Return: a valid struct thermal_cooling_device pointer on success,* and NULL on failure.*/
struct thermal_cooling_device *
of_cpufreq_cooling_register(struct cpufreq_policy *policy)
{// 获取 CPU 的设备树节点// 根据 policy->cpu（一个 CPU 的逻辑编号）去设备树里找到对应的 CPU 节点。struct device_node *np = of_get_cpu_node(policy->cpu, NULL);struct thermal_cooling_device *cdev = NULL;// 检查设备树节点是否存在if (!np) {pr_err("cpufreq_cooling: OF node not available for cpu%d\n",policy->cpu);// 如果 of_get_cpu_node() 没找到 CPU 节点，说明设备树没有这个 CPU 的描述，无法注册 cooling device。return NULL;}// 判断设备树节点是否定义了 #cooling-cells 属性// 若没有此属性，则跳过注册，直接返回 NULL。if (of_property_present(np, "#cooling-cells")) {// 获取这个 CPU 的 能量模型（EM perf_domain）。EM 提供 (frequency, power) 表，用于估算能耗。struct em_perf_domain *em = em_cpu_get(policy->cpu);// 调用内部函数 __cpufreq_cooling_register()，正式注册 cooling device// np：CPU 的设备树节点；policy：CPU 的频率策略；em：能量模型。cdev = __cpufreq_cooling_register(np, policy, em);// 检查注册是否成功if (IS_ERR(cdev)) {pr_err("cpufreq_cooling: cpu%d failed to register as cooling device: %ld\n",policy->cpu, PTR_ERR(cdev));cdev = NULL;}}// of_get_cpu_node() 会增加设备树节点的引用计数。// 用完后必须调用 of_node_put() 释放，否则会内存泄漏。of_node_put(np); // 释放 device_node 引用return cdev;
}
EXPORT_SYMBOL_GPL(of_cpufreq_cooling_register);

（3）cpufreq_cooling_unregister

cpufreq_cooling 卸载函数。把 CPU cooling device 从 thermal framework 中移除，并清理所有资源

/*** cpufreq_cooling_unregister - function to remove cpufreq cooling device.* @cdev: thermal cooling device pointer.** This interface function unregisters the "cpufreq-%x" cooling device.*/
void cpufreq_cooling_unregister(struct thermal_cooling_device *cdev)
{struct cpufreq_cooling_device *cpufreq_cdev;// thermal_cooling_device 为空，cooling device是没有的。if (!cdev)return;// 从 cooling_device 中，获取cpufreq_cooling_device 对象。cpufreq_cdev = cdev->devdata;// cooling device取消注册。thermal_cooling_device_unregister(cdev);// 移除频率 QoS 请求。freq_qos_remove_request(&cpufreq_cdev->qos_req);// 释放空闲时间统计资源free_idle_time(cpufreq_cdev);// 释放 cpufreq_cooling_device 内存kfree(cpufreq_cdev);
}
EXPORT_SYMBOL_GPL(cpufreq_cooling_unregister);

注册时，系统在 thermal 框架里注册了一个 cooling device：cooling_deviceX。thermal governor 可以调用它来降低 CPU 频率。
注销时，从 thermal 框架注销：cooling_deviceX 消失。删除 CPU 频率限制（QoS request 移除）。释放统计数据和内存。

3.2.2 __cpufreq_cooling_register

__cpufreq_cooling_register() 是 CPUFreq Cooling Device 的注册核心流程，它完成了把一个 cpufreq_policy 包装成 thermal framework 能识别的 thermal_cooling_device。

输入参数：
np：设备树节点（thermal zone 绑定用）
policy：cpufreq 的策略对象（涵盖一个 cluster 的 CPU 频率策略）
em：能效模型（Energy Model），用来做频率 ↔ 功率映射

返回：
成功 → 注册完成的 thermal_cooling_device *
失败 → ERR_PTR(error_code)

/*** __cpufreq_cooling_register - helper function to create cpufreq cooling device* @np: a valid struct device_node to the cooling device tree node* @policy: cpufreq policy* Normally this should be same as cpufreq policy->related_cpus.* @em: Energy Model of the cpufreq policy** This interface function registers the cpufreq cooling device with the name* "cpufreq-%s". This API can support multiple instances of cpufreq* cooling devices. It also gives the opportunity to link the cooling device* with a device tree node, in order to bind it via the thermal DT code.** Return: a valid struct thermal_cooling_device pointer on success,* on failure, it returns a corresponding ERR_PTR().*/
static struct thermal_cooling_device *
__cpufreq_cooling_register(struct device_node *np,struct cpufreq_policy *policy,struct em_perf_domain *em)
{struct thermal_cooling_device *cdev;struct cpufreq_cooling_device *cpufreq_cdev;unsigned int i;struct device *dev;int ret;struct thermal_cooling_device_ops *cooling_ops;char *name;// 参数合法性检查：policy 必须有效，否则直接失败。if (IS_ERR_OR_NULL(policy)) {pr_err("%s: cpufreq policy isn't valid: %p\n", __func__, policy);return ERR_PTR(-EINVAL);}// 获取 policy 主 CPU 的 struct device，失败返回错误。dev = get_cpu_device(policy->cpu);if (unlikely(!dev)) {pr_warn("No cpu device for cpu %d\n", policy->cpu);return ERR_PTR(-ENODEV);}// 统计 cpufreq 表里有效频率数，如果没有，就没法做 cooling。i = cpufreq_table_count_valid_entries(policy);if (!i) {pr_debug("%s: CPUFreq table not found or has no valid entries\n",__func__);return ERR_PTR(-ENODEV);}// 分配 cpufreq_cooling_device 内存cpufreq_cdev = kzalloc(sizeof(*cpufreq_cdev), GFP_KERNEL);if (!cpufreq_cdev)return ERR_PTR(-ENOMEM);// 申请 cooling_device 的私有对象 cpufreq_cdev，并绑定 policy	cpufreq_cdev->policy = policy;// 分配 idle_time 结构// 为每个 CPU 分配 idle_time 数组（大小 = 这个 cluster 的 CPU 数ret = allocate_idle_time(cpufreq_cdev);if (ret) {cdev = ERR_PTR(ret);goto free_cdev;}/* max_level is an index, not a counter */// 设置最大 state，max_level 不是频率数，而是最大索引。因此，最大 state 与索引相等。cpufreq_cdev->max_level = i - 1;// 绑定基础接口：查询 / 修改 cooling statecooling_ops = &cpufreq_cdev->cooling_ops;cooling_ops->get_max_state = cpufreq_get_max_state;cooling_ops->get_cur_state = cpufreq_get_cur_state;cooling_ops->set_cur_state = cpufreq_set_cur_state;// power_allocator governor 可以根据功耗预算做精细控制，配置能效模型 (EM)
#ifdef CONFIG_THERMAL_GOV_POWER_ALLOCATORif (em_is_sane(cpufreq_cdev, em)) {cpufreq_cdev->em = em;cooling_ops->get_requested_power = cpufreq_get_requested_power;cooling_ops->state2power = cpufreq_state2power;cooling_ops->power2state = cpufreq_power2state;} else
#endif// 检查频率表是否排序if (policy->freq_table_sorted == CPUFREQ_TABLE_UNSORTED) {pr_err("%s: unsorted frequency tables are not supported\n",__func__);cdev = ERR_PTR(-EINVAL);goto free_idle_time; // 无效表，直接清退}// 添加 Freq QoS 限制// step1: 初始值 = state=0 → 最大频率// step2: 更新这个 qos_req 来限频ret = freq_qos_add_request(&policy->constraints,&cpufreq_cdev->qos_req, FREQ_QOS_MAX,get_state_freq(cpufreq_cdev, 0));if (ret < 0) {pr_err("%s: Failed to add freq constraint (%d)\n", __func__,ret);cdev = ERR_PTR(ret);goto free_idle_time;}cdev = ERR_PTR(-ENOMEM);// 生成 cooling device 名字，比如 "cpufreq-cpu0name = kasprintf(GFP_KERNEL, "cpufreq-%s", dev_name(dev));if (!name)goto remove_qos_req;// 向 thermal 框架注册，绑定 ops & 私有数据cdev = thermal_of_cooling_device_register(np, name, cpufreq_cdev,cooling_ops);kfree(name);if (IS_ERR(cdev))goto remove_qos_req;return cdev;remove_qos_req:freq_qos_remove_request(&cpufreq_cdev->qos_req); // 移除 QoS 请求
free_idle_time:free_idle_time(cpufreq_cdev); // 释放 idle_time
free_cdev:kfree(cpufreq_cdev); // 释放 cpufreq_cdevreturn cdev;
}

总结（核心流程）

检查 cpufreq_policy 是否有效
获取 CPU device，检查频率表
分配并初始化 cpufreq_cooling_device
分配 idle_time
设置 cooling_ops（基本 or power-aware）
添加 Freq QoS 请求
调用 thermal_of_cooling_device_register() 注册到 thermal 框架
如果失败，按顺序释放资源

3.2.3 cpufreq_set_cur_state

函数 cpufreq_set_cur_state() 和 get_state_freq() 是 CPUFreq cooling device 实际执行限频动作的关键代码。逐行解析一下：

（1）cpufreq_set_cur_state

输入：

cdev → cooling device
state → 目标 cooling state（0 = 不限频，越大代表限制越强）

0 成功
<0 失败

/**- cpufreq_set_cur_state - callback function to set the current cooling state.- @cdev: thermal cooling device pointer.- @state: set this variable to the current cooling state.-  - Callback for the thermal cooling device to change the cpufreq- current cooling state.-  - Return: 0 on success, an error code otherwise.*/
static int cpufreq_set_cur_state(struct thermal_cooling_device *cdev,unsigned long state)
{// 从 cooling device 拿到 cpufreq_cooling_device 私有数据struct cpufreq_cooling_device *cpufreq_cdev = cdev->devdata;struct cpumask *cpus;unsigned int frequency;int ret;/* Request state should be less than max_level */// state 必须合法 (0 <= state <= max_level)。max_level = 有效频率数 - 1。if (state > cpufreq_cdev->max_level)return -EINVAL;/* Check if the old cooling action is same as new cooling action */// 如果新 state 和旧 state 相同 → 无需更新，直接返回。if (cpufreq_cdev->cpufreq_state == state)return 0;// 根据 state 映射出实际目标频率。// 核心：state 是一个抽象的冷却级别，最终要转换成频率frequency = get_state_freq(cpufreq_cdev, state);// 更新 QoS 请求，把 CPU cluster 的 最大频率限制 改成目标值。ret = freq_qos_update_request(&cpufreq_cdev->qos_req, frequency);// 如果成功，cpufreq framework 会调节频率策略，使实际频率 ≤ frequency。if (ret >= 0) {cpufreq_cdev->cpufreq_state = state; // 更新 cooling device 内部记录的当前 statecpus = cpufreq_cdev->policy->related_cpus;arch_update_thermal_pressure(cpus, frequency); // 更新 thermal_pressureret = 0;}// 返回 0 表示成功return ret;
}

cpufreq_set_cur_state() 的功能是：

检查 state 是否有效
将 state 转换为频率 (get_state_freq())
通过 freq_qos_update_request() 更新最大频率限制
更新内部状态 & 通知调度器

（2）get_state_freq

输入：state → cooling state
输出：对应的频率（单位：kHz）

static unsigned int get_state_freq(struct cpufreq_cooling_device *cpufreq_cdev,unsigned long state)
{struct cpufreq_policy *policy;unsigned long idx;#ifdef CONFIG_THERMAL_GOV_POWER_ALLOCATOR/* Use the Energy Model table if available */// 如果启用了能效模型 (EM)，优先用 EM 表if (cpufreq_cdev->em) {// 用 max_level - state 做索引// state=0 → idx = max_level → 表示最高频率// state=max_level → idx=0 → 表示最低频率idx = cpufreq_cdev->max_level - state;return cpufreq_cdev->em->table[idx].frequency;}
#endif/* Otherwise, fallback on the CPUFreq table */// 如果没有 EM，就 fallback 到 cpufreq policy 的频率表policy = cpufreq_cdev->policy;// 如果频率表升序排列，用 max_level - state；否则直接用 stateif (policy->freq_table_sorted == CPUFREQ_TABLE_SORTED_ASCENDING)idx = cpufreq_cdev->max_level - state;elseidx = state;// 返回对应频率return policy->freq_table[idx].frequency;
}

整体逻辑总结

Cooling state ↔ 频率的映射规则：
state = 0 → 不限频 → 最高频率
state = max_level → 最强冷却 → 最低频率
cpufreq_set_cur_state() 用 freq_qos_update_request() 来实际限频
get_state_freq() 负责把抽象的 state 翻译成实际频率

3.2.4 allocate_idle_time/free_idle_time

非 SMP模式下，为 cluster 中每个 CPU 记录 idle 时间，用于计算负载。在注册 / 注销 cooling device 时分配和释放。

static int allocate_idle_time(struct cpufreq_cooling_device *cpufreq_cdev)
{unsigned int num_cpus = cpumask_weight(cpufreq_cdev->policy->related_cpus);// 分配内存，需要 CPU 数量匹配。cpufreq_cdev->idle_time = kcalloc(num_cpus,sizeof(*cpufreq_cdev->idle_time),GFP_KERNEL);if (!cpufreq_cdev->idle_time)return -ENOMEM;return 0;
}static void free_idle_time(struct cpufreq_cooling_device *cpufreq_cdev)
{// 释放内存kfree(cpufreq_cdev->idle_time);cpufreq_cdev->idle_time = NULL;
}

3.2.5 cpufreq_power2state / cpufreq_state2power

cpufreq_power2state 和 cpufreq_state2power 都是在 CONFIG_THERMAL_GOV_POWER_ALLOCATOR 配置了才有意义。

（1）cpufreq_state2power

从 cooling state → 功耗（假设 100% 负载）。
功能说明：

输入：cooling state（state）。
输出：假设 100% 负载时，对应频率下的功耗（mW）。
应用：thermal 框架用它来评估“如果 CPU 被限制到这个 state，会消耗多少功率”。

/*** cpufreq_state2power() - convert a cpu cdev state to power consumed* @cdev:	&thermal_cooling_device pointer* @state:	cooling device state to be converted* @power:	pointer in which to store the resulting power*  * Convert cooling device state @state into power consumption in* milliwatts assuming 100% load.  Store the calculated power in* @power.*  * Return: 0 on success, -EINVAL if the cooling device state is bigger* than maximum allowed.*/
static int cpufreq_state2power(struct thermal_cooling_device *cdev,unsigned long state, u32 *power)
{unsigned int freq, num_cpus, idx;struct cpufreq_cooling_device *cpufreq_cdev = cdev->devdata;/* Request state should be less than max_level */// 越界检查：cooling state 必须在 0 ~ max_level 范围内// state 本质上就是 level 等级if (state > cpufreq_cdev->max_level)return -EINVAL;// 获取这个 cooling device 涵盖的 CPU 数（通常是 cluster 内所有 CPU）num_cpus = cpumask_weight(cpufreq_cdev->policy->cpus);// cooling state 映射到频率表索引。获取频率。idx = cpufreq_cdev->max_level - state;freq = cpufreq_cdev->em->table[idx].frequency;// 调用 cpu_freq_to_power() 获取该频率下的单核功耗，再乘以核数*power = cpu_freq_to_power(cpufreq_cdev, freq) * num_cpus;return 0;
}

（2）cpufreq_power2state

从目标功耗 → cooling state（结合最近负载）。
功能说明：

输入：目标功耗上限（power，单位 mW）。
输出：对应的 cooling state（state）。
应用：thermal governor 通过功耗预算，算出应设置的 cooling state 来限制 CPU。

/*** cpufreq_power2state() - convert power to a cooling device state* @cdev:	&thermal_cooling_device pointer* @power:	power in milliwatts to be converted* @state:	pointer in which to store the resulting state** Calculate a cooling device state for the cpus described by @cdev* that would allow them to consume at most @power mW and store it in* @state.  Note that this calculation depends on external factors* such as the CPUs load.  Calling this function with the same power* as input can yield different cooling device states depending on those* external factors.** Return: 0 on success, this function doesn't fail.*/
static int cpufreq_power2state(struct thermal_cooling_device *cdev,u32 power, unsigned long *state)
{unsigned int target_freq;u32 last_load, normalised_power;struct cpufreq_cooling_device *cpufreq_cdev = cdev->devdata;struct cpufreq_policy *policy = cpufreq_cdev->policy;// 使用最近一次统计的 CPU 平均负载。空值则默认1.last_load = cpufreq_cdev->last_load ?: 1;// 功率按负载进行“归一化”。如果当前负载不是 100%，则需要换算到等效 100% 负载下的功耗。normalised_power = (power * 100) / last_load;// 查找能满足 normalised_power 的频率target_freq = cpu_power_to_freq(cpufreq_cdev, normalised_power);// 根据目标频率，反推出 cooling state，即level*state = get_level(cpufreq_cdev, target_freq);trace_thermal_power_cpu_limit(policy->related_cpus, target_freq, *state,power);return 0;
}

（3）get_level

/*** get_level: Find the level for a particular frequency* @cpufreq_cdev: cpufreq_cdev for which the property is required* @freq: Frequency*  * Return: level corresponding to the frequency.*/
static unsigned long get_level(struct cpufreq_cooling_device *cpufreq_cdev,unsigned int freq)
{int i; // 局部变量，用作索引，从最高的 table 索引向下扫描。使用 int 是为了可以表示 -1（循环结束时 i 可能变为 -1）// 循环体：从 max_level - 1（表的最后一个索引）开始向下遍历到 0。// 注意： max_level 是 num_levels - 1，所以 max_level-1 是倒数第二项。// 注意：如果 max_level 为 0，则 i = -1，循环一次也不进入（安全地跳过循环）。for (i = cpufreq_cdev->max_level - 1; i >= 0; i--) {// 目的：在 EM 表中找到第一个 em->table[i].frequency 小于 freq 的索引。// 注意：当 freq 大于某个表项频率时停止（意味着 freq 位于 i+1 项或更高）if (freq > cpufreq_cdev->em->table[i].frequency)break;}// (cpufreq_cdev->max_level - 1) - i，计算并返回映射后的 level。return cpufreq_cdev->max_level - i - 1;
}

返回结果：根据 i 的可能取值（-1 到 N-1），返回值落在 [0, N]（含端点）。

若循环在 i = N-1 立刻 break（意味着 freq > table[N-1]），返回 N - (N-1) - 1 = 0。
若循环完全未触发 break（i 变为 -1，意味着 freq <= table[0]），返回 N - (-1) - 1 = N。

人能懂的解释-_-！：
① i 是一个循环遍历的角标，初值是 cpufreq_cdev->max_level - 1，这是个什么玩意呢？一步步看，cpufreq_cdev 是一个cpufreq_cooling_device指针，如结构体分析那部分，max_level 最大 cooling level 最大的角标值（倒数第一个），这里（max_level - 1）就指向最大索引的前一个，倒数第二个。

② 这个循环是 i-- 循环的，也就是检索位置不断的从后往前走，一个倒叙遍历过程。

③ freq > cpufreq_cdev->em->table[i].frequency 很直白的解释就是，传入了一个freq，通过检索这个表em->table，找到第一个比传入值小的位置，有链表插入节点时，遍历找节点位置的感觉。

④ 某个 i 满足条件，break跳出。此时，em->table[i].frequency < freq < em->table[i+1].frequency，freq正式可以确定位置。

⑤ 然而不是第三者插足，返回 (cpufreq_cdev->max_level - 1) - i 这个值。这是个什么意思呢？字面上看 (cpufreq_cdev->max_level - 1) - i 这个就是 em->table 中的个数差，从em->table[max_level - 1] 到 em->table[i] 这个跨度的差值，从“最大频率table[max_level - 1].frequency”到“判定标准freq”的差值。恰好用这个差值来表示level，这样就更上面的结果对的上：

level -> 小，i -> 大，频率值 em->table[i].frequency 比较大，cpu可以高频运行 —— 限制小，冷却强度低
level -> 大，i -> 小，频率值 em->table[i].frequency 比较小，cpu需要低频运行 —— 限制大，冷却强度高

因此，频率越高，返回的 level 越小；频率越低，返回的 level 越大（通常 level 越大表示越强的冷却/更低的频率限制）。

重要实现细节与注意点

表必须有序：em->table[] 必须按频率升序（table[0] <= table[1] <= … <= table[N-1]）才能保证此算法语义正确。否则结果不可预期。
等号边界：使用 >（严格大于）导致等于某个 table 项的 freq 会被映射到更高的 level（比那个 table 项的“档”更严格）。这是刻意行为，但要确认上层期望。
返回范围：返回值范围是 0 到 max_level（包含 max_level）。如果上层期待的合法 level 范围是 0…max_level-1，那么这里会出现越界（off-by-one）的问题 —— 需要核对 max_level 的定义（是“最大等级”还是“等级数”）。

（4）cpu_freq_to_power / cpu_power_to_freq

cpu_freq_to_power ：从频率 → 功耗的映射。通过频率值，找出CPU能够持续运行的功耗数据映射。
cpu_power_to_freq：从功耗 → 频率的映射。给定一个功耗预算（power），算出 CPU 能跑的最高频率。

static u32 cpu_freq_to_power(struct cpufreq_cooling_device *cpufreq_cdev,u32 freq)
{unsigned long power_mw;int i;// for 循环与上面 get_level 相同，寻找比 freq 小的第一个 table[i].frequencyfor (i = cpufreq_cdev->max_level - 1; i >= 0; i--) {if (freq > cpufreq_cdev->em->table[i].frequency)break;}// 确定 i，table[i + 1]的频率更高，table[i + 1].frequency就是第一个 ≥ freq 的频率档。// 用它的功耗值作为结果，接近要求，限制又过得去 >>>>> 性能还是要考虑下的power_mw = cpufreq_cdev->em->table[i + 1].power;// EM 表里的 power 单位是 µW（微瓦），换算成 mW（毫瓦）power_mw /= MICROWATT_PER_MILLIWATT;return power_mw;
}static u32 cpu_power_to_freq(struct cpufreq_cooling_device *cpufreq_cdev,u32 power)
{unsigned long em_power_mw;int i;// 从最高 level（即最低频率）往回扫描。因为取的是功耗，level 大，power 小，可以按功耗增序遍历for (i = cpufreq_cdev->max_level; i > 0; i--) {/* Convert EM power to milli-Watts to make safe comparison */// 取出该频率档对应的 µW 功耗。em_power_mw = cpufreq_cdev->em->table[i].power;// 单位转换 µW → mW。em_power_mw /= MICROWATT_PER_MILLIWATT;// 如果目标功率大于等于这一档的功耗，说明目标功耗至少能支撑到这一档。// 于是选定这个档位，退出循环。if (power >= em_power_mw)break;}// 此时的位置，指向数据的频率就是满足目标功耗的最佳频率return cpufreq_cdev->em->table[i].frequency;
}

3.2.6 cpufreq_get_requested_power

（1）cpufreq_get_requested_power

cpufreq_get_requested_power 计算当前 CPU cluster 的动态功耗（单位 mW），存入 *power。

/*** cpufreq_get_requested_power() - get the current power* @cdev:	&thermal_cooling_device pointer* @power:	pointer in which to store the resulting power** Calculate the current power consumption of the cpus in milliwatts* and store it in @power.  This function should actually calculate* the requested power, but it's hard to get the frequency that* cpufreq would have assigned if there were no thermal limits.* Instead, we calculate the current power on the assumption that the* immediate future will look like the immediate past.** We use the current frequency and the average load since this* function was last called.  In reality, there could have been* multiple opps since this function was last called and that affects* the load calculation.  While it's not perfectly accurate, this* simplification is good enough and works.  REVISIT this, as more* complex code may be needed if experiments show that it's not* accurate enough.** Return: 0 on success, this function doesn't fail.*/
static int cpufreq_get_requested_power(struct thermal_cooling_device *cdev,u32 *power)
{unsigned long freq;int i = 0, cpu;u32 total_load = 0;// 从 thermal_cooling_device 获取内部的 cpufreq_cooling_device。struct cpufreq_cooling_device *cpufreq_cdev = cdev->devdata;// 通过 policy 获取该 CPU 或 CPU cluster 的调频策略struct cpufreq_policy *policy = cpufreq_cdev->policy;// 获取当前 CPU 的频率（kHz）。freq = cpufreq_quick_get(policy->cpu);// 遍历该 policy 管理的所有相关 CPUfor_each_cpu(cpu, policy->related_cpus) {u32 load;if (cpu_online(cpu))// 对于在线 CPU：调用 get_load() 获取其负载（%）load = get_load(cpufreq_cdev, cpu, i);elseload = 0; // 对于离线 CPU：负载记为 0。// total_load 是 cluster 的总负载百分比total_load += load;}// 记录最新的总负载，供下一次使用（以及给 governor 或 thermal 框架参考）cpufreq_cdev->last_load = total_load;// 根据频率和（隐含的负载信息）计算动态功耗*power = get_dynamic_power(cpufreq_cdev, freq);trace_thermal_power_cpu_get_power_simple(policy->cpu, *power);return 0;
}

（2）get_load

非 SMP模式下，获取单个 CPU 在上一次调用之后的平均负载（%）。

/*** get_load() - get load for a cpu* @cpufreq_cdev: struct cpufreq_cooling_device for the cpu* @cpu: cpu number* @cpu_idx: index of the cpu in time_in_idle array** Return: The average load of cpu @cpu in percentage since this* function was last called.*/
static u32 get_load(struct cpufreq_cooling_device *cpufreq_cdev, int cpu,int cpu_idx)
{u32 load;u64 now, now_idle, delta_time, delta_idle;// 获取该 CPU 对应的 idle_time 记录，里面存放上次采样的时间戳和 idle 值。struct time_in_idle *idle_time = &cpufreq_cdev->idle_time[cpu_idx];// 获取当前时刻的 CPU idle 时间（纳秒/微秒级别，具体实现和架构相关）// now：当前时间戳。---> now_idle：当前 CPU 累积的空闲时间。now_idle = get_cpu_idle_time(cpu, &now, 0);delta_idle = now_idle - idle_time->time; // 空闲时间增量delta_time = now - idle_time->timestamp; // 总时间增量if (delta_time <= delta_idle)// CPU 全程 idle → 负载 = 0load = 0;else// 活跃时间占比，换算成百分比。计算规则见下图load = div64_u64(100 * (delta_time - delta_idle), delta_time);// 更新采样点，为下一次调用做准备idle_time->time = now_idle;idle_time->timestamp = now;return load;
}

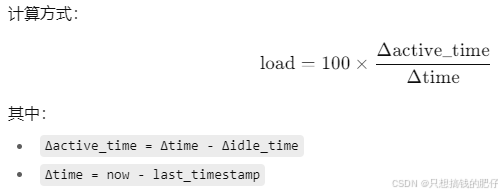

计算公式图：
在这里插入图片描述

（3）get_dynamic_power

/*** get_dynamic_power() - calculate the dynamic power* @cpufreq_cdev:	&cpufreq_cooling_device for this cdev* @freq:	current frequency** Return: the dynamic power consumed by the cpus described by* @cpufreq_cdev.*/
static u32 get_dynamic_power(struct cpufreq_cooling_device *cpufreq_cdev,unsigned long freq)
{u32 raw_cpu_power;// 用频率查找当前适配的功率raw_cpu_power = cpu_freq_to_power(cpufreq_cdev, freq);return (raw_cpu_power * cpufreq_cdev->last_load) / 100;
}
