DeviceNet 转 MODBUS TCP罗克韦尔 ControlLogix PLC 与上位机在汽车零部件涂装生产线漆膜厚度精准控制的通讯配置案例
案例背景
在汽车零部件制造行业，生产线由众多自动化设备组成，不同设备采用的工业总线协议差异显著。某汽车零部件工厂的生产线中，核心的物料搬运设备和部分检测设备由采用 DeviceNet 协议的罗克韦尔 ControlLogix PLC 控制，而工厂的生产管理系统及部分监控设备则基于 MODBUS TCP 协议构建。为实现生产数据的实时采集与设备的协同控制，需要打通 DeviceNet 与 MODBUS TCP 协议之间的壁垒。塔讯 TX 131-RE-DNS/OMB 协议总线网关，能够实现 DeviceNet 从站转 MODBUS TCP，满足工厂对异构系统集成的需求。
设备参数
· 塔讯 TX 131-RE-DNS/OMB 协议总线网关
o 工作电压：24V DC，支持宽电压输入范围
o 通信速率：DeviceNet 支持 125kbps、250kbps、500kbps；MODBUS TCP 支持 10/100Mbps 自适应
o 防护等级：IP20，适用于工业环境
o 数据映射容量：可配置多达 1000 个数据点映射
· 罗克韦尔 ControlLogix PLC（DeviceNet 主站）
o 处理器：Power Architecture® 处理器，处理能力强大
o 内存：可扩展至数十兆字节，满足复杂程序存储
o DeviceNet 接口：支持高速数据传输，可连接多个从站设备
· 上位机（MODBUS TCP 主站）
o 操作系统：Windows Server 2019
o 通信网卡：10/100/1000Mbps 自适应以太网网卡
o 监控软件：FactoryTalk View SE，支持 MODBUS TCP 协议
配置过程

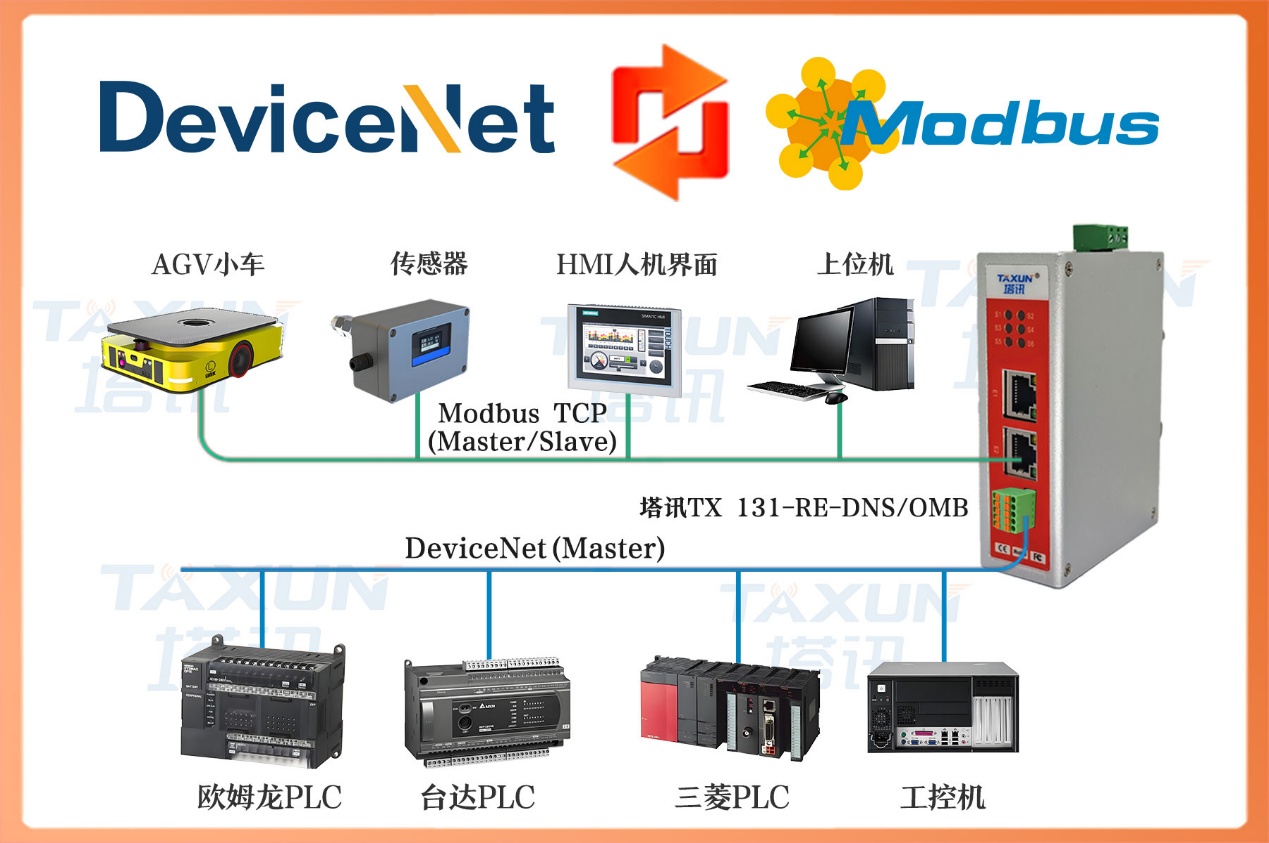

1. 硬件连接
o 将塔讯 TX 131-RE-DNS/OMB 网关的 DeviceNet 接口通过专用电缆连接到罗克韦尔 ControlLogix PLC 的 DeviceNet 端口，确保连接牢固，注意总线终端电阻的安装。
o 使用网线将MODBUS TCP转DeviceNet网关的以太网接口与上位机的网卡相连，为网关接通 24V DC 电源，观察网关指示灯状态，确认设备正常启动。
2. 罗克韦尔 ControlLogix PLC 配置
o 打开 RSLogix 5000 编程软件，创建项目并添加 ControlLogix PLC 设备。
o 在硬件组态中添加 DeviceNet 主站模块，扫描并添加塔讯网关作为 DeviceNet 从站，设置从站地址为 3（可自定义）。
o 定义 DeviceNet 通信数据区，规划需要传输的数据，如设备运行状态、故障代码等，为后续与MODBUS TCP转DeviceNet网关的数据交互做好准备。
3. 塔讯网关配置
o 通过浏览器访问网关的 Web 配置界面，输入默认 IP 地址（如 192.168.1.100），登录后修改网关的基本参数，包括 IP 地址、子网掩码等，使其与上位机处于同一网段。
o 在 DeviceNet 转 MODBUS TCP 配置页面，设置 DeviceNet 从站参数，确保与 PLC 中设置的从站地址、波特率一致。
o 配置 MODBUS TCP 参数，设定服务器端口号（默认为 502），并建立 DeviceNet 数据与 MODBUS TCP 寄存器的映射关系。例如，将 DeviceNet 从站的输入数据映射到 MODBUS TCP 的 40001 - 40010 寄存器。
4. 上位机配置
o 打开 FactoryTalk View SE 监控软件，创建新的项目。
o 在通信配置中添加 MODBUS TCP 设备，输入塔讯网关的 IP 地址和端口号，建立连接。
o 根据MODBUS TCP转DeviceNet网关的数据映射关系，在监控界面创建变量，关联对应的 MODBUS TCP 寄存器，实现对 DeviceNet 设备数据的实时显示与监控。
5. 系统测试
o 完成上述配置后，启动罗克韦尔 ControlLogix PLC、塔讯网关和上位机。
o 手动触发 DeviceNet 设备的状态变化，如启动或停止物料搬运设备，观察上位机监控界面的数据是否及时更新，验证 DeviceNet 转 MODBUS TCP 的数据传输准确性。
o 在上位机发送控制指令，检查 DeviceNet 设备是否能正确响应，确保双向通信正常。进行长时间运行测试，模拟生产线的实际工况，检查系统的稳定性和可靠性。
DeviceNet 转 MODBUS TCP：罗克韦尔 ControlLogix PLC 与上位机在汽车零部件涂装生产线漆膜厚度精准控制的通讯配置案例
应用效果
通过塔讯 TX 131-RE-DNS/OMB 协议总线网关实现 DeviceNet 转 MODBUS TCP，成功打通了汽车零部件制造生产线中异构系统的通信链路。上位机能够实时获取 DeviceNet 设备的运行数据，实现生产过程的可视化监控，故障响应时间缩短了 40%。同时，管理人员可通过上位机远程下发控制指令，提高了生产调度的灵活性，生产效率提升约 25%。
