DIC与有限元数据交互和逐点比对操作的系列教学（3）-DIC后处理数据导入Abaqus
技术干货：DIC与有限元数据交互和逐点比对操作的系列教学（2）-DIC后处理数据导入Abaqus操作流程
ODB结果文件可视化分析过程
上篇文章介绍了如何将ABAQUS的ODB结果文件导入VIC-3D工作区的工作流程，本篇文章将讲述反向操作，即：如何将DIC后处理得到的数据导入Abaqus，并利用Abaqus强大的可视化引擎来重现和展示DIC的测试结果。
这两个步骤的目的在于：让试验与仿真这两个“来自不同世界”的数据，在统一的基准上进行精准的、量化的对比，并通过后续的“差值”直观地展现仿真模型预测能力与真实物理世界之间的差距（即解决“比不了”和“看不懂”的难题）。下一篇文章将详细讲述试验与仿真数据差值计算的操作流程。

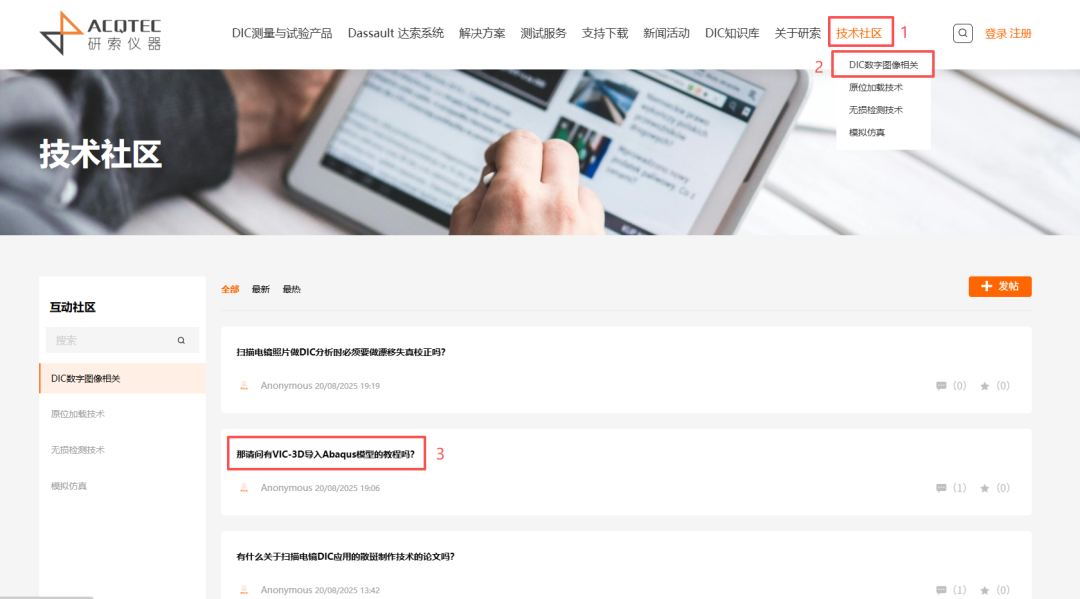

若您想获得该操作流程的演示PPT，可通过以下路径获取：研索仪器官网-技术社区-DIC数字图像相关-相关问答“VIC-3D导入Abaqus模型的教程”。

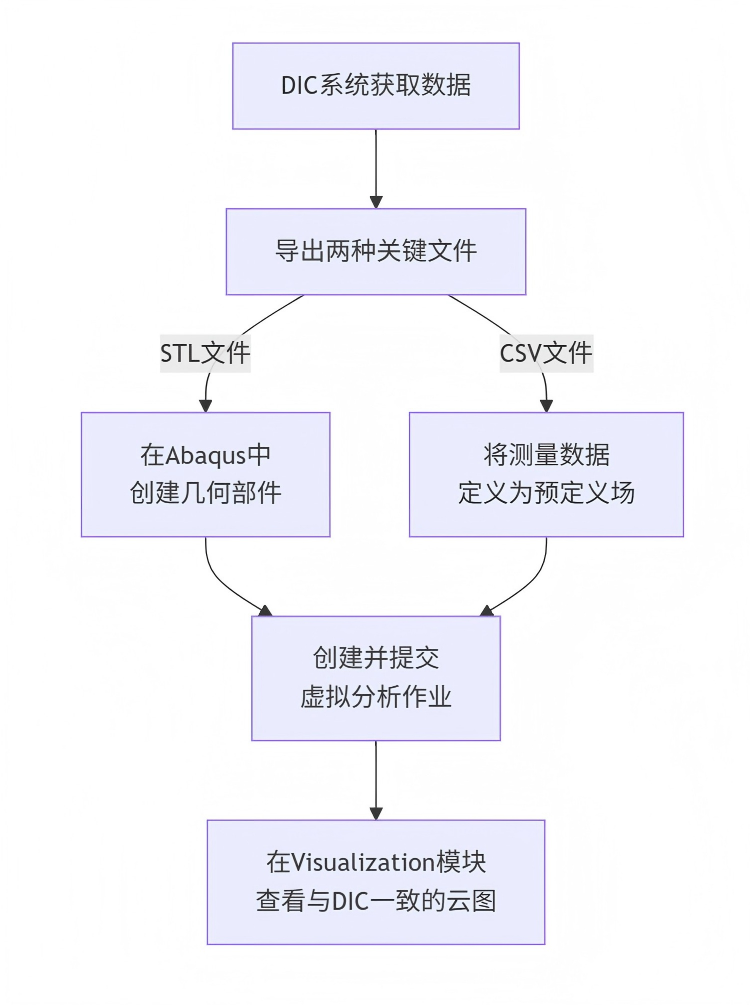

DIC数据导入Abaqus流程
第一步：从DIC软件中导出数据

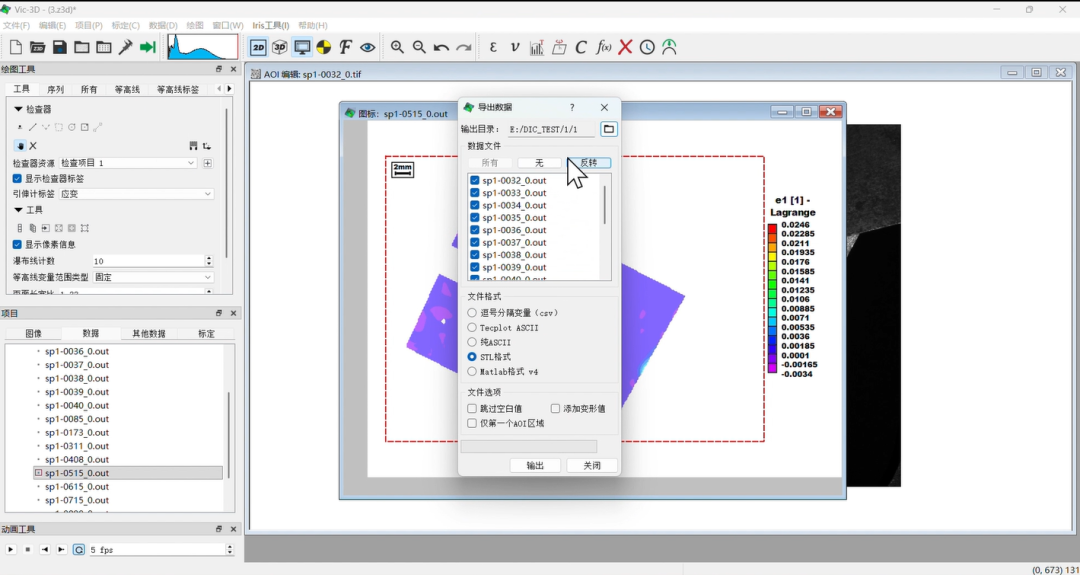

在VIC-3D中，对实验数据进行后处理，得到位移、应变等场数据。接着，导出STL和CSV两种格式文件。
STL格式：导出DIC的感兴趣区域（ROI）的网格。这个STL文件定义了后续分析的几何形状。
CSV格式：导出与STL网格节点相对应的物理场数据（如主应变、位移等）。CSV文件应包含每个数据点的坐标（X, Y, Z）和对应的场变量值。
第二步：在Abaqus中创建几何模型
两种格式文件都导出后，打开有限元软件，进入Abaqus/CAE的 Part（部件） 模块。
在工具栏中找到Tools -> STL import 选项，将第一步中导出的STL格式文件导入。

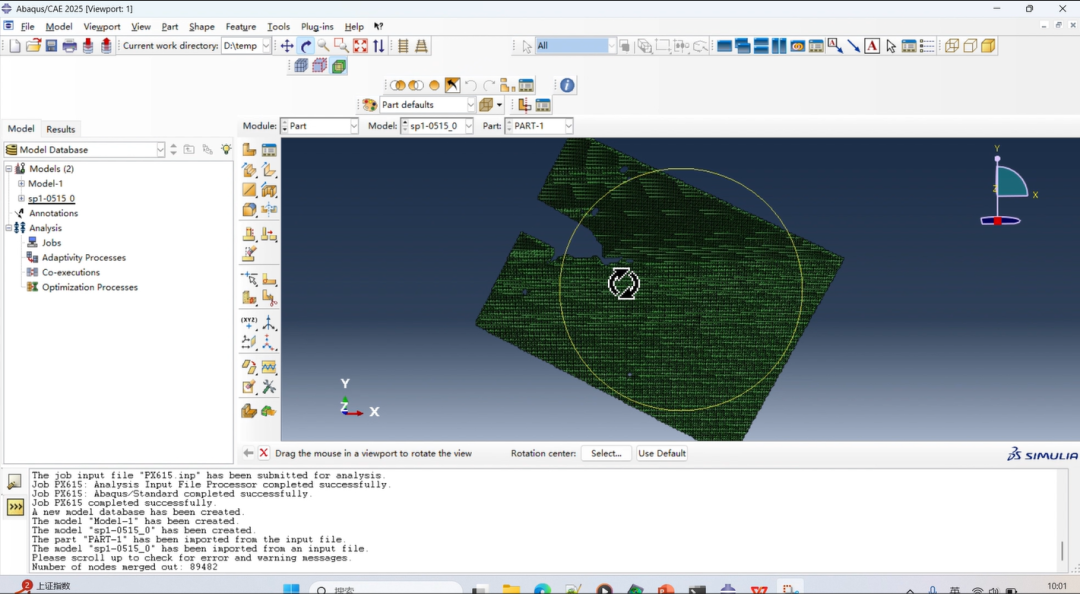

导入后，软件界面将显示出DIC感兴趣区域的网格模型。
第三步：定义材料与截面属性
进入 Property（属性） 模块。
创建一个任意属性的材料（例如，定义一个弹性模量和泊松比），然后创建一个实体、均质的截面属性（这里选择壳单元，将厚度设为1），并将上述材料赋予它。

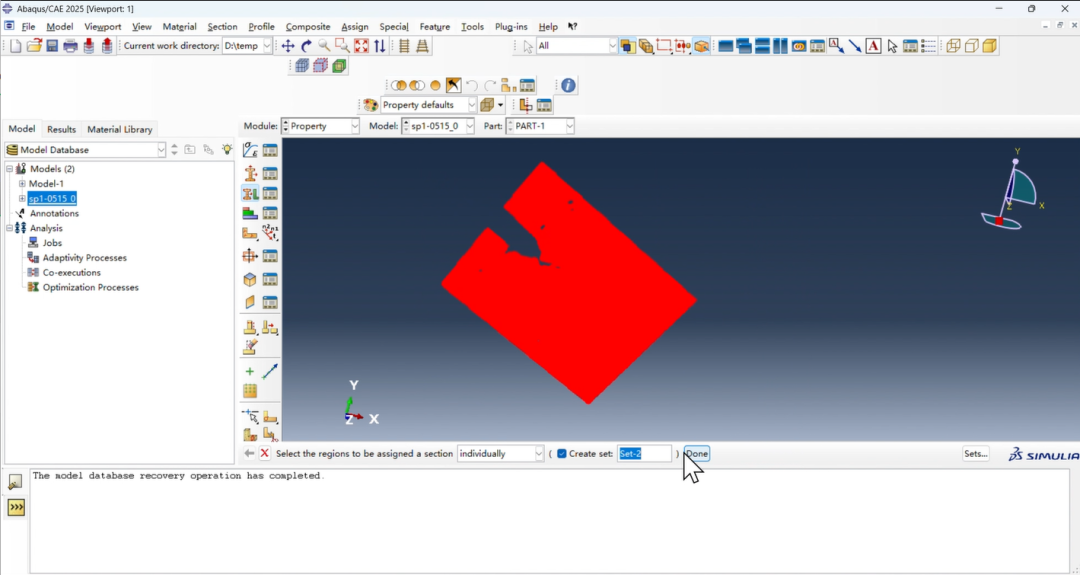

操作完成后可在分配管理器页面查看到已选择的区域。
在模型树中选择已导入的文件，进行预定义场操作。
第四步：将DIC数据映射为预定义场
这是整个流程的核心步骤，目的是将CSV文件中的测量数据“绑定”到几何模型上。
进入 Load（载荷） 模块。
此处分析主应变E1，在Category中逐步选择Other-Temperature（这里借用“温度”自由度作为载体来输入我们自定义的标量场数据，如应变值）。

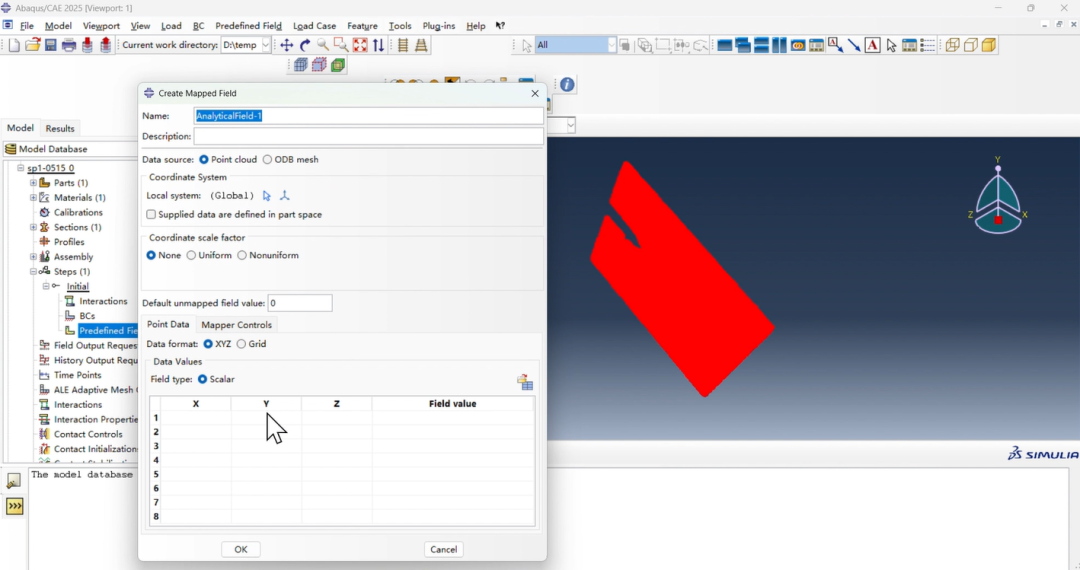

选中整个导入的STL部件实例，在分布选项中，选择f(x) -> Mapped field 后打开一个对话框，允许我们输入数据。
打开第一步中导出的CSV文件，将其中包含坐标和场变量值的所有数据列，完整地复制并粘贴到该对话框中。完成数据粘贴后点击确定。
这一步将CSV中的每个数据点与STL网格的节点位置关联起来。
第五步：设置分析步与提交作业
进入 Step（分析步） 模块，创建一个 Static, General（静态通用） 分析步，所有参数均可保持默认。

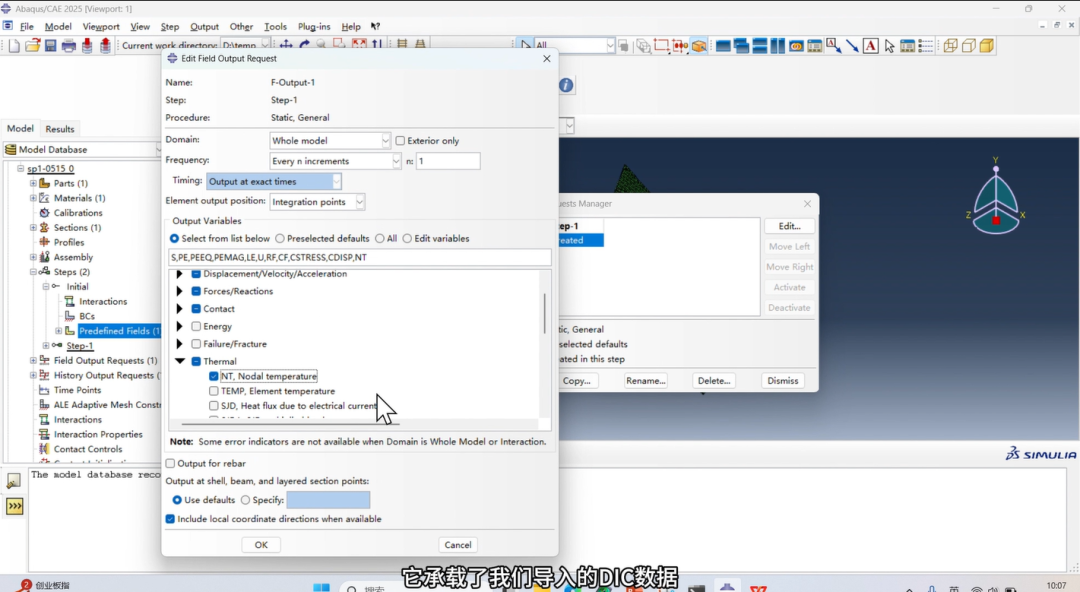

进入 Field Output Request r（场输出请求）界面，确保输出变量中已选择Thermal) -> NT,nodal temperature ，它承载了我们导入的DIC数据。
进入 Job（作业） 模块，为此模型创建一个分析作业，提交作业并进行计算。
第六步：可视化结果
文件分析完成后，进入 Visualization（可视化） 模块查看结果。

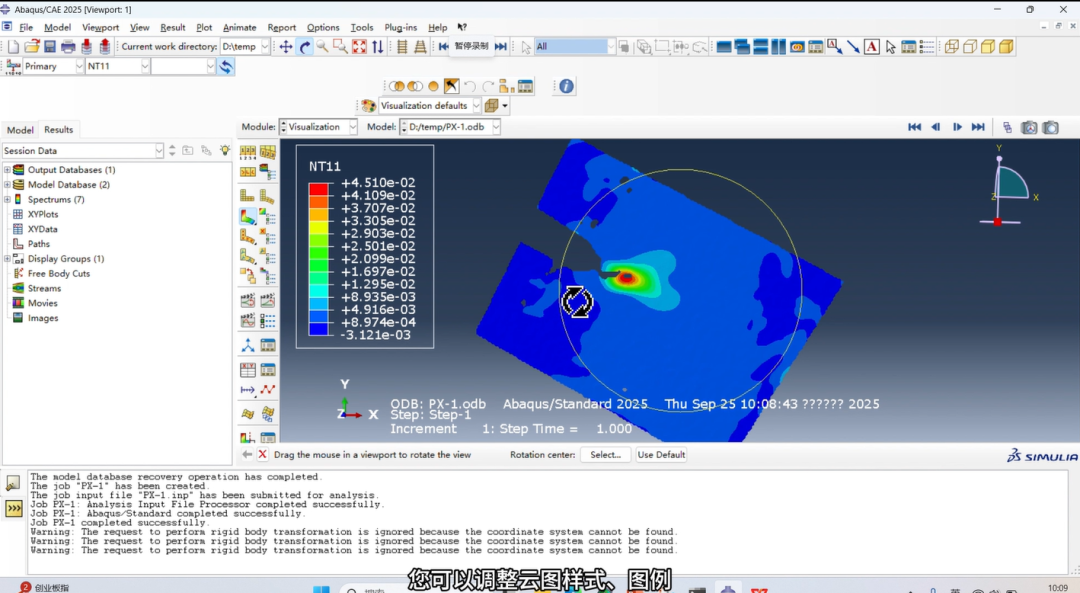

在云图绘制选项中，选择场变量输出为 NT11。
此时显示出的云图，即为从DIC系统中导入并在Abaqus中重现的物理场（如主应变场）。您可以调整云图样式、图例，并与原始的DIC软件结果进行对比，二者应当高度一致。
