《算法与数据结构》第七章[算法4]：最短路径

news 2025/10/18 15:59:49

前两天，正好是我们的国庆节长假，本人也是趁着这个机会，出去游玩了一圈。在决定去哪里的时候，发现可以选择的地方实在太多了，最后，本人发现一个有趣的玩法：在我国的地图上，随机选择一个城市去玩，可是，若是随机到一个偏远的城市，可能会面临交通不便的问题，于是，我决定在我国的铁路网上，选择一个城市去玩。于是乎，我找到了下面这张图(图片来源“高铁网”[https://www.gaotie.cn/CRHMAP/])：

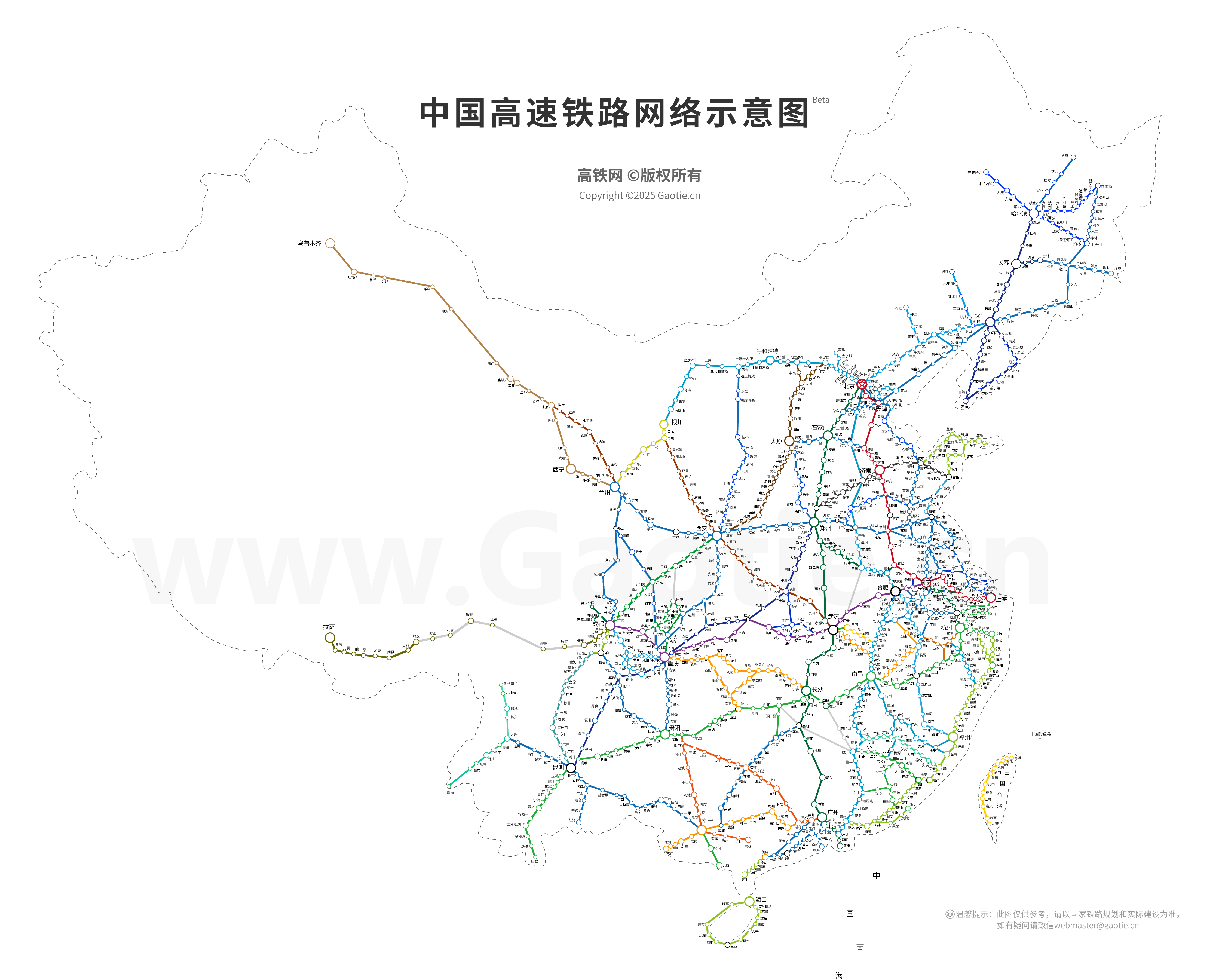

图1：我国铁路网“八纵八横”示意图

可以看到，我国的铁路网是一个非常复杂的网络，图中每一个节点代表一个城市，每一条边代表两座城市之间有铁路相连。笔者人是在兰州的，选择了郑州作为目的地，于是开始在铁路12306网站开始查询购票，能买到直达车票自然是最好的，然而，现实却是残酷的，由于国庆假期出游的人实在太多，车票早早被一抢而空了，此时，我点开了“中转”选项，发现可以通过中转去郑州，可是中转的城市有许多，比如西安、广元、甚至重庆，行程耗时也不一样，票价也不一样，实际上，从上图中不难看出，从西安中转去郑州是最合适的，因为它们三座城市几乎在一条线上，路径也是最短的。此时，便出现一个问题，那些订票、导航软件是如何找出我们最需要的那条耗时最少的路径的呢？而这个问题，便是我们今天要讨论的“最短路径”问题。

1、最短路径相关定义

我们知道，在上图中，每一个城市间都是有代价的，这个代价可以是距离、时间、费用等，这样我们在选择最短路径时的标准则是这些代价之和最低，这并没有什么问题；若是每条路径都没有代价，或者说代价都相同(一个单位代价)，那么我们选择的标准就成了路径上边的数量最少。

所以说，对于网图来说，最短路径是指两顶点之间经过的边上权值之和最少的路径，并且，我们称这条路径上的第一个顶点为源点(Source)，最后一个顶点为终点(Destination)。

同样，我们还是先给出部分约定：

只考虑连通图：当一个图不是连通图时，图中有些顶点是无法到达的，它们之间连路径都没有，更谈不上最短路径了。
边的权值不同：若存在几条边的权值相同，此时找出的最短路径可能不唯一。
边的权值非负：若存在边的权值为负数，此时可能会出现环路，使得路径权值无限减小，无法找到最短路径。
最短路径都是简单路径：即我们不考虑存在自环的情况。

首先我们先来认识一个算法——Dijkstra算法，它是由荷兰计算机科学家Edsger W. Dijkstra在1956年提出的，请记住这个人，他多半还会再次出现在你的计算机学习过程中。

2、迪杰斯特拉(Dijkstra)算法

首先我们来想一个问题，若我们类似上一节中所讲的Prim算法一样，每次都选择当前路径权值最小的边加入到路径中，最终是不是就会得到一个最短路径呢？答案是否定的，我们先来看下面这个例子：

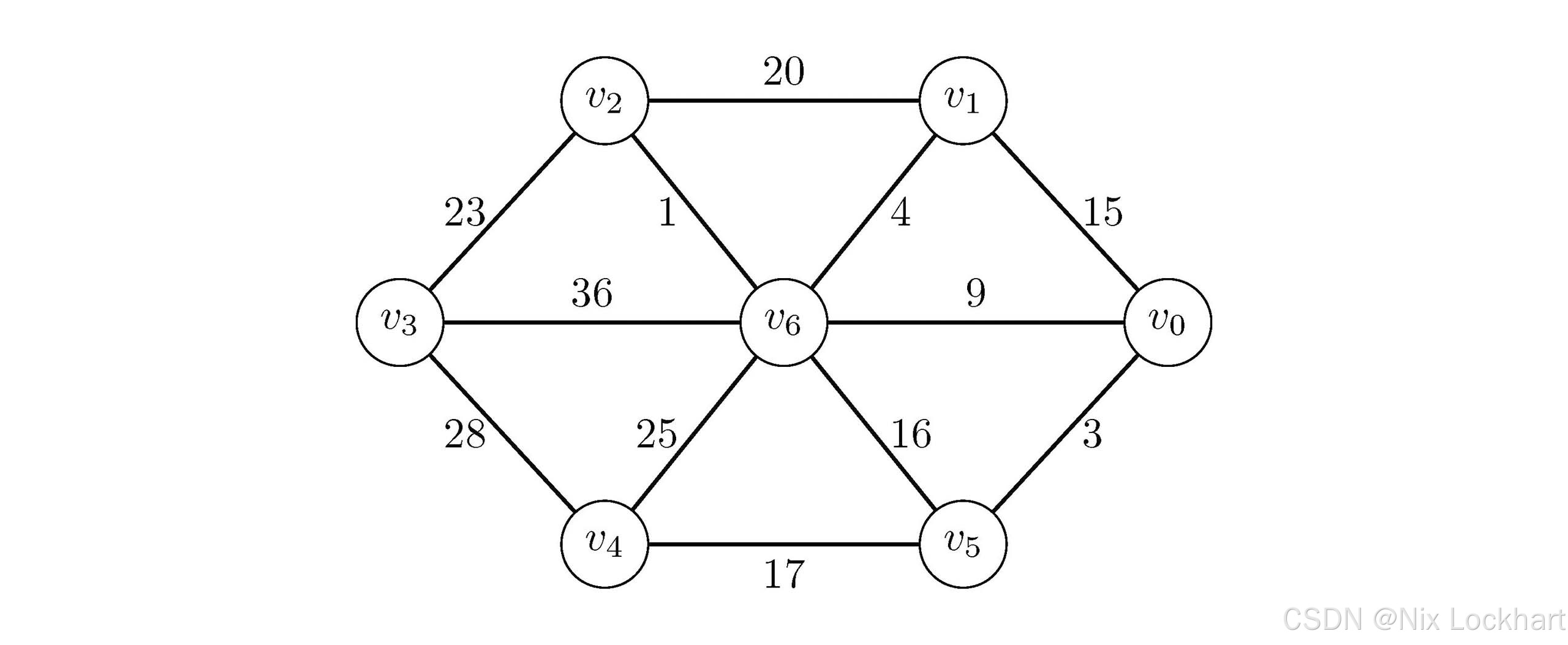

图2：一个图

假设我们要从顶点 $v_0$ 出发，去顶点 $v_2$ ，我们按上述策略就会找出 $v_0,v_5)$ 、 $v_5,v_6)$ 和 $v_6,v_2)$ 这三条边，路径权值为 $3 + 16 + 1 = 20$ ；然而，显然 $v_0,v_6)$ 和 $v_6,v_2)$ 这两条边的路径权值为 $9 + 1 = 10$ ，更短。所以说，这种策略并不适用于最短路径问题。

那么，我们该如何解决这个问题呢？实际上，Dijkstra算法的思路与我们Prim算法的代码实现出的策略十分相似，我们在代码过程中会维护一个数组lowcost，它所记录的是当前生成树到各顶点的最小代价，只是我们现在要做的不是将其更新成0(表示它在最小生成树中)，而是将其更新成当前路径的最小代价。具体来说，Dijkstra算法的策略如下：

选择一个源点 $v_s$ ，将其加入到集合 $S$ 中，表示当前已经找到从源点出发的最短路径的顶点集合；同时，初始化一个数组dist，dist[i]表示从源点 $v_s$ 到顶点 $v_i$ 的当前已知最短路径长度，初始时，dist[s]设为0，目前无法到达的顶点设为无穷大。
在集合 $V - S$ 中选择一个顶点 $v_k$ ，满足dist[k]是dist数组中当前最小的，将其加入集合 $S$ 中。
对于每个不在集合 $S$ 中的顶点 $v_j$ ，如果通过 $v_k$ 到达 $v_j$ 的路径长度小于当前已知的dist[j]，则更新dist[j]为通过 $v_k$ 到达 $v_j$ 的路径长度。
重复步骤2和3，直到所有顶点都被加入集合 $S$ 中，或者dist数组中的所有值都不再更新。

实际上，我们维护的dist数组是一个“备忘录”，它记录了从源点到各个顶点的当前已知最短路径长度，而等我们的更新操作全部结束后，它所存储的值就是从源点到各个顶点的最短路径长度。

我们可以先来看一下我们这个策略的过程，还是按照上图来进行说明，假设我们要从顶点 $v_0$ 出发，去顶点 $v_2$ ，我们先初始化：

$S={v0},dist=[0,15,∞,∞,∞,3,9]S=\{v_0\},dist=[0,15,\infty,\infty,\infty,3,9]$

3：Dijkstra策略初始化

图3：Dijkstra策略初始化

然后，我们在 $V - S$ 中选择dist值最小的顶点 $v_5$ ，将其加入到集合 $S$ 中，并更新dist数组：

我们看到从 $v_5$ 出发，我们可以到达 $v_0$ 、 $v_4$ 和 $v_6$ ，我们发现 $v_0$ 已经在集合 $S$ 中，不需要更新；而 $v_4$ 和 $v_6$ 的dist值分别为无穷大和9，而通过 $v_5$ 到达它们的路径长度分别为 $3 + 17 = 20$ 和 $3 + 16 = 19$ ，显然，20小于无穷大，所以我们更新dist[4]为20，而19大于9，所以不更新dist[6]，此时，我们得到：

$S={v0,v5},dist=[0,15,∞,20,∞,3,9]S=\{v_0,v_5\},dist=[0,15,\infty,20,\infty,3,9]$

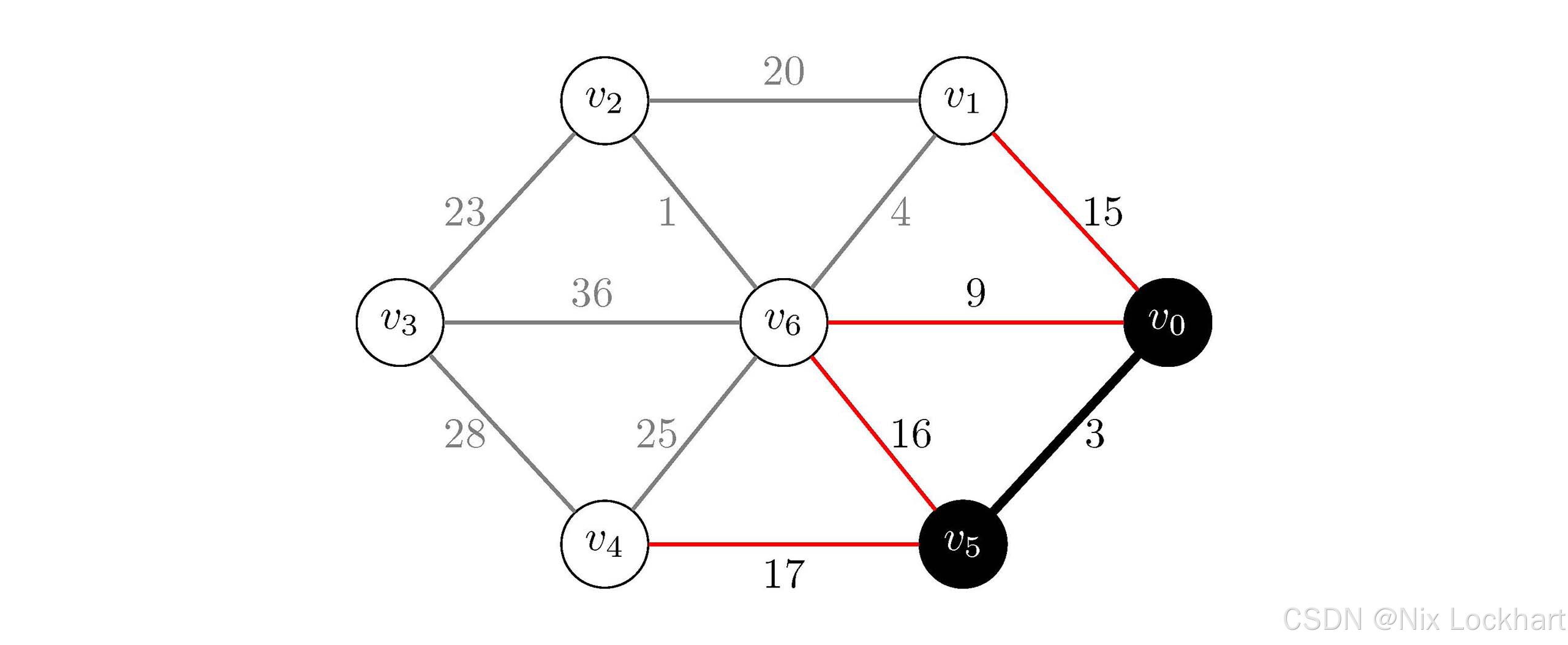

图4：Dijkstra策略第一次更新

接下来，我们在 $V - S$ 中选择dist值最小的顶点 $v_6$ ，将其加入到集合 $S$ 中，并更新dist数组：

从 $v_6$ 出发，我们可以到达图中其余所有顶点( $v_0$ ~ $v_5$ )，权值分别为9、4、1、36、25、16，而 $v_0$ 、 $v_5$ 已经在集合 $S$ 中，不需要更新；通过 $v_6$ 到达 $v_1$ 的路径长度为 $9 + 4 = 13$ ，小于当前dist[1]的15，所以更新dist[1]为13；通过 $v_6$ 到达 $v_2$ 的路径长度为 $9 + 1 = 10$ ，小于当前dist[2]的无穷大，所以更新dist[2]为10；通过 $v_6$ 到达 $v_3$ 的路径长度为 $9 + 36 = 45$ ，大于当前dist[3]的20，不更新；通过 $v_6$ 到达 $v_4$ 的路径长度为 $9 + 25 = 34$ ，大于当前dist[4]的20，不更新。此时，我们得到：

$S={v0,v5,v6},dist=[0,13,10,20,∞,3,9]S=\{v_0,v_5,v_6\},dist=[0,13,10,20,\infty,3,9]$

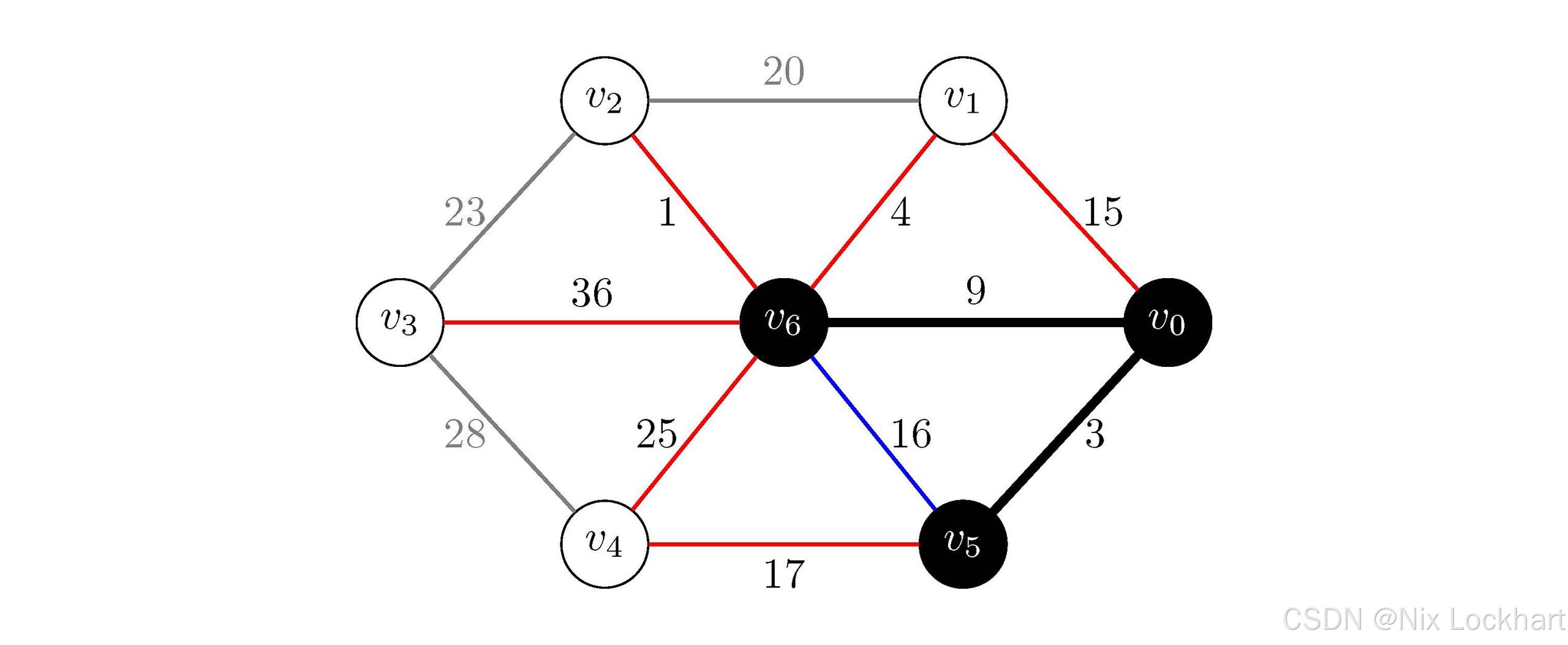

图5：Dijkstra策略第二次更新

后续的过程就不再赘述了，与上面操作一致，就是不断更新dist数组。最终，我们可以得到从源点到各个顶点的最短路径长度。

但是有同学会产生疑问，为什么我们每次选择dist值最小的顶点加入集合 $S$ 中，就能保证这个顶点的dist值是最终的最短路径长度呢？万一存在一条更短的路径通过其他顶点到达这个顶点呢？

实际上，这个问题同样可以通过反证法来证明，若是接下来的证明过程看不懂，可以先跳过，先将其当作一个结论来使用。

首先明确我们要证明的是：

当一个顶点 $v_k$ 被选中加入集合 $S$ (即已确定最短路径的顶点集合)时，它的dist[k]值一定是从起点 $v_s$ 到它的真正最短路径长度，不可能还有更短的路径。

假设我们选了一个当前 dist 值最小的顶点 $v_k$ ，但它的 dist[k] 并不是最终的真正最短路径长度。也就是说，存在一条更短的路径可以到达 $v_k$ ，只是我们还没发现。这条更短的路径可能是这样的：
$v_s \rightarrow v_a \rightarrow v_b \rightarrow \cdots \rightarrow v_m \rightarrow v_k$

而且这条路径上，至少有一个顶点不在集合 $S$ 中（即还没被处理过）。

为什么一定有这样的顶点？
因为如果这条路径上的所有顶点都已经在 $S$ 中去了，那说明我们早就通过它们更新过 (v_k) 的 dist 值了，那 dist[k] 就应该是这条更短路径的长度，而不是现在的值 —— 这就和我们最初的假设矛盾了。
所以，这条更短的路径上，至少有一个顶点还没被处理(不在 $S$ 中)。

我们设这条路径上，第一个不在 $S$ 中的顶点是 $v_i$ 。也就是说，从起点 $v_s$ 到 $v_i$ 之前的所有顶点(比如 $va∼vi−1v_a \sim v_{i-1}$ )都已经在 $S$ 中。

根据Dijkstra算法的做法，当我们把这些顶点加入 $S$ 时，已经用它们来更新过它们邻接点的dist值了。所以，dist[i] 的值一定已经通过 $v_{i-1}$ 更新过了，也就是说，我们已经找到了从起点到 $v_i$ 的一条最短路径（至少是目前已知的最短路径）。

而且，因为 $v_i$ 是在 $v_k$ 之前被访问的(它是路径上第一个不在 $S$ 中的顶点)，所以dist[i] 的值一定小于或等于 dist[k]。

换句话说，从起点到 $v_i$ 的路径长度，已经比到 $v_k$ 的路径更短或相等。

那既然我们能通过 $v_i$ 走到 $v_k$ ，而且 $v_i$ 的 dist 值更小，那我们应该先处理 $v_i$ ，而不是 $v_k$ 。这就说明：我们不可能先选到 $v_k$ ，再去发现一条更短的路径通过 $v_i$ —— 因为 $v_i$ 的 dist 值更小，它应该更早被选中。所以假设不成立！

我们一开始假设 “dist[k] 不是最短路径长度”，但推着推着就发现：如果真有更短的路径，那它上面的第一个未处理顶点 $v_i$ 应该比 $v_k$ 更早被选中。这就和“我们选了 $v_k$ ”矛盾了。

总归，看文字不如看图来的直观，我们给出这样一张图

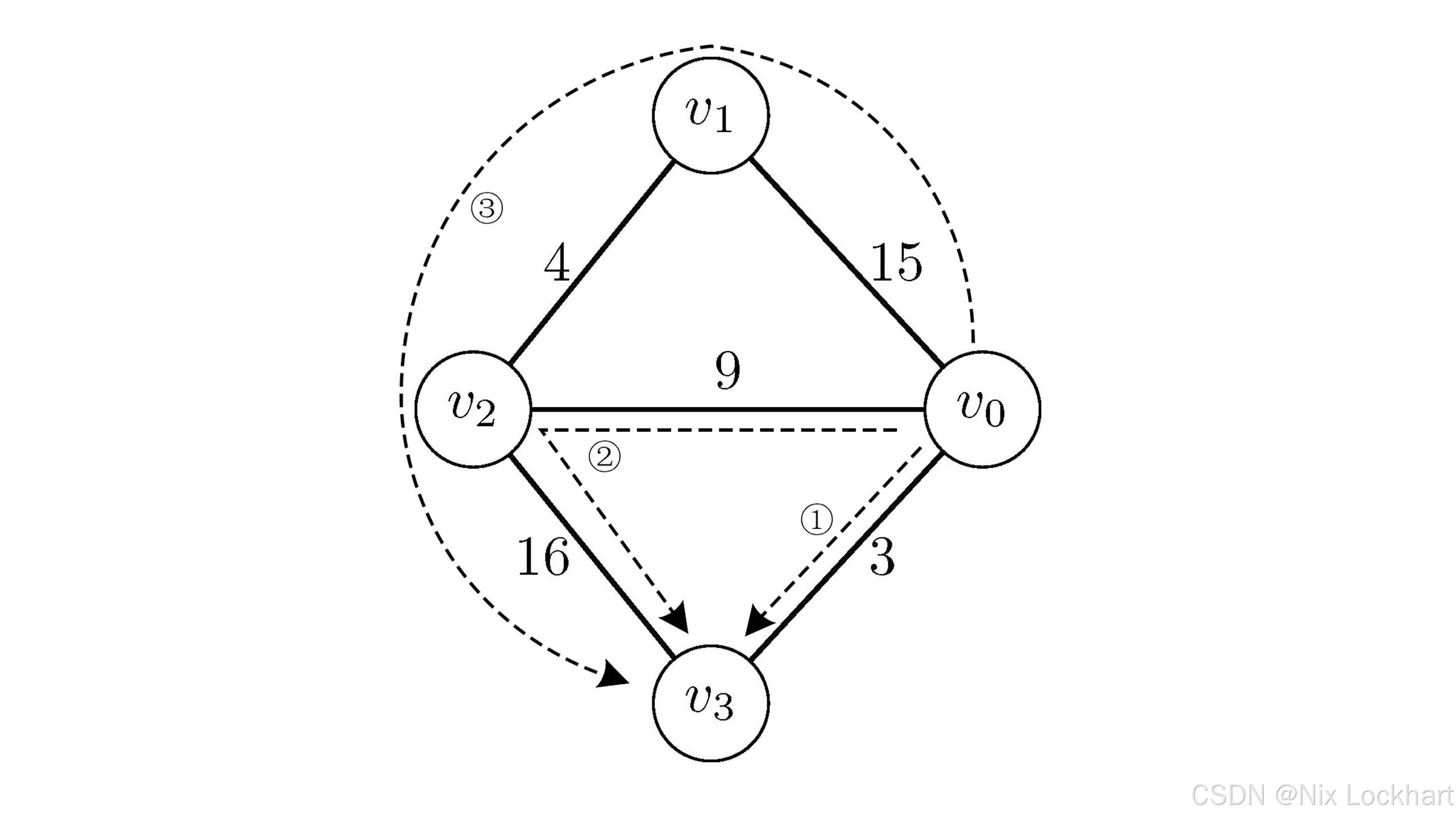

图6：反证法示例图

我们可以看到，从图中 $v_0$ 到 $v_3$ 有三条路径可以走，可以直观看出路径 $v0→v3v_0 \rightarrow v_3$ 是最短路径，选择过程中也是 $v_3$ 先被选择进 $S$ ，我们能想办法让 $v0→v2→v3v_0 \rightarrow v_2 \rightarrow v_3$ 这条路径更短吗？我们可以让 $v_0,v_2)$ 的权值为0.5， $v_2,v_3)$ 的权值为1，这样一来，这条路径的权值为1.5，小于2；但是，我们发现， $v_0,v_2)$ 的权值为0.5时，我们就会先选择 $v_2$ ，而不是 $v_3$ ，因为此时dist[2]为0.5，dist[3]为2，所以 $v_2$ 会先被选择进 $S$ ，然后再通过 $v_2$ 更新dist[3]，最终我们还是能找到最短路径。

所以说我们若想让 $v0→v2→v3v_0 \rightarrow v_2\rightarrow v_3$ 这条路径更短，就要使得

$w(v_0,v_2)+w(v_2,v_3)<w(v_0,v_3)$

但是，只要满足上式，必有 $w(v_0,v_2)<w(v_0,v_3)$ ，所以此时 $v_2$ 会先被选择进 $S$ ，自然就不会出现 $v_3$ 先被选择进 $S$ 的情况。

由此，我们知道，Dijkstra算法中，每次选择dist值最小的顶点加入集合 $S$ 中，是合理且正确的。同时，以上证明过程还隐含着这样一个引理：

最短路径的子路径也是最短路径：给定一个图 $G = (V, E)$ ，设 $,vk)p=(v_0,v_1,\cdots,v_k)$ 是从顶点 $v_0$ 到顶点 $v_k$ 的最短路径，那么对于路径 $p$ 上的任意两个顶点 $v_i$ 和 $v_j$ （ $\leq i < j \leq k$ ），路径 $,vj)(v_i,v_{i+1},\cdots,v_j)$ 也是从 $v_i$ 到 $v_j$ 的最短路径。

同时，我们也能理解为什么要求边的权值非负了，若是存在负权边，比如上图中，我们若将 $v_2,v_3)$ 的权值设为-7，那么我们就会发现，在一开始将 $v_3$ 加入 $S$ 后(dist[3]=3)，等我们探索到 $v_2$ 时，发现通过 $v_2$ 到达 $v_3$ 的路径长度为 $9 + (- 7) = 2$ ，这样就会出现我们刚才提出上述问题中所担心的情况，即当前根据dist值选择的顶点走向并不是最终的最短路径的走向。

接下来，我们来看一下Dijkstra算法的邻接矩阵代码实现：

void Dijkstra(GraphAdjMatrix G, int s, int dist[], int path[])
{int i, j, k, min;int final[MAXVEX]; // final[i]为1表示顶点vi已加入集合S中，0表示未加入// 初始化for (i = 0; i < G.numVertexes; i++){final[i] = 0; // 全部顶点初始化为未加入Sdist[i] = G.arc[s][i]; // dist数组初始化为源点到各顶点的权值if (dist[i] < INFINITY)path[i] = s; // 初始化路径数组elsepath[i] = -1; // -1表示路径不存在}dist[s] = 0; // 源点到自身距离为0final[s] = 1; // 源点加入集合S中// 主循环，寻找最短路径for (i = 1; i < G.numVertexes; i++){ min = INFINITY; // 初始化min为无穷大，表示当前最小距离for (j = 0; j < G.numVertexes; j++){ // 在V-S中选择dist值最小的顶点if (!final[j] && dist[j] < min){min = dist[j]; // 更新当前最小距离k = j; // 记录当前最小距离的顶点}}final[k] = 1; // 将选中的顶点k加入集合S中// 更新dist和path数组for (j = 0; j < G.numVertexes; j++){if (!final[j] && (min + G.arc[k][j] < dist[j])){ // 若顶点j不在S中，且经过k顶点到达j的距离更小dist[j] = min + G.arc[k][j]; // 更新dist值path[j] = k; // 更新路径}}}
}

按照惯例，参考上述给出的图，我们来分析一下调用Dijkstra(G, 0, dist, path)时的过程：

首先，代码3 ~ 16行都是初始化操作，我们初始化final数组为全0，表示所有顶点都未加入集合 $S$ 中；初始化dist数组，表示从源点 $v_0$ 到各顶点的当前已知最短路径长度；初始化path数组，表示从源点 $v_0$ 到各顶点的路径前驱节点。同时，我们将dist[0]设为0，表示源点到自身的距离为0，并将final[0]设为1，表示源点 $v_0$ 已经加入集合 $S$ 中。

初始化后，dist数组和path数组的值分别为：
$dist=[0,15,\infty,\infty,\infty,3,9]$ $p a t h = [0, 0, - 1, - 1, - 1, 0, 0]$ $f ina l = [1, 0, 0, 0, 0, 0, 0]$

然后，代码18 ~ 41行是Dijkstra算法的主循环，循环G.numVertexes-1次，每次循环中，我们先在final数组中选择一个dist值最小的顶点 $v_k$ ，将其加入集合 $S$ 中，然后更新dist和path数组。

第一次循环时，我们先初始化min为无穷大，它表示当前最小距离，然后我们遍历dist数组，找到值最小且未被加入集合 $S$ (即final[j] == 0)的顶点，这里是 $v_5$ ，它的dist值为3，所以我们将min更新为3，并将k更新为5，表示当前最小距离的顶点是 $v_5$ 。然后，我们将final[5]设为1，表示顶点 $v_5$ 已经加入集合 $S$ 中。此时：
$f ina l = [1, 0, 0, 0, 0, 1, 0]$

接下来第33 ~ 40行，我们遍历所有顶点，更新dist和path数组。我们发现，顶点 $v_5$ 可以到达 $v_0$ 、 $v_4$ 和 $v_6$ ，其中 $v_0$ 已经在集合 $S$ 中，不需要更新；而 $v_4$ 和 $v_6$ 的dist值分别为无穷大和9，而通过 $v_5$ 到达它们的路径(即找到的路径为 $v0→v5→v4v_0 \rightarrow v_5 \rightarrow v_4$ 和 $v0→v5→v6v_0 \rightarrow v_5 \rightarrow v_6$ )长度分别为 $3 + 17 = 20$ 和 $3 + 16 = 19$ ，显然，20小于无穷大，所以我们更新dist[4]为20，并将path[4]设为5，表示到 $v_4$ 的路径前驱节点是 $v_5$ ；而19大于9，所以不更新dist[6]。此时：
$dist=[0,15,∞,∞,20,3,9]dist=[0,15,\infty,\infty,20,3,9]$ $p a t h = [0, 0, - 1, - 1, 5, 0, 0]$ $f ina l = [1, 0, 0, 0, 0, 1, 0]$

结束后，我们进入第二次外层循环，再次初始化min为无穷大，然后遍历dist数组，找到值最小且未被加入集合 $S$ 的顶点 $v_6$ ，它的dist值为9，所以我们将min更新为9，并将k更新为6，表示当前最小距离的顶点是 $v_6$ 。然后，我们将final[6]设为1，表示顶点 $v_6$ 已经加入集合 $S$ 中。此时：
$f ina l = [1, 0, 0, 0, 0, 1, 1]$

接下来再到第33 ~ 40行，我们遍历所有顶点，更新dist和path数组。顶点 $v_6$ 可以到达图中其余所有顶点( $v_0$ ~ $v_5$ )，权值分别为9、4、1、36、25、16，而 $v_0$ 、 $v_5$ 已经在集合 $S$ 中，不需要更新；通过 $v_6$ 到达 $v_1$ 的路径(即找到的路径为 $v0→v6→v1v_0 \rightarrow v_6 \rightarrow v_1$ )长度为 $9 + 4 = 13$ ，小于当前dist[1]的15，所以更新dist[1]为13，并将path[1]设为6，表示到 $v_1$ 的路径前驱节点是 $v_6$ ；通过 $v_6$ 到达 $v_2$ 的路径(即找到的路径为 $v0→v6→v2v_0 \rightarrow v_6 \rightarrow v_2$ )长度为 $9 + 1 = 10$ ，小于当前dist[2]的无穷大，所以更新dist[2]为10，并将path[2]设为6，表示从 $v_2$ 的路径前驱节点是 $v_6$ ；通过 $v_6$ 到达 $v_3$ 的路径(即找到的路径为 $v0→v6→v3v_0 \rightarrow v_6 \rightarrow v_3$ )长度为 $9 + 36 = 45$ ，小于当前dist[3]的无穷大，更新dist[3]为45，并将path[3]设为6，表示到 $v_3$ 的路径前驱节点是 $v_6$ ；通过 $v_6$ 到达 $v_4$ 的路径(即找到的路径为 $v0→v6→v4v_0 \rightarrow v_6 \rightarrow v_4$ )长度为 $9 + 25 = 34$ ，大于当前dist[4]的20，不更新。此时：
$d i s t = [0, 13, 10, 45, 20, 3, 9]$ $p a t h = [0, 6, 6, 5, 5, 0, 0]$

此时，我们找到了从 $v_0$ 到 $v_5$ 和 $v_6$ 的最短路径，分别是 $v0→v5v_0 \rightarrow v_5$ 和 $v0→v6v_0 \rightarrow v_6$ 。在第三次外层循环时，我们会选择dist值最小的顶点 $v_2$ ，并将其加入集合 $S$ 中，然后更新dist和path数组，最终我们会找到从 $v_0$ 到 $v_2$ 的最短路径为 $v0→v6→v2v_0 \rightarrow v_6 \rightarrow v_2$ 。其余步骤不再赘述，与上述过程一致。我们可以绘制出一张求解路径过程的表格：

步骤	选中	dist数组	path数组	final数组	说明
-	-	[0, 15, ∞, ∞, ∞, 3, 9]	[0, 0, -1, -1, -1, 0, 0]	[1, 0, 0, 0, 0, 0, 0]	初始化
`i=1`	$v_5$	[0, 15, ∞, ∞, 20, 3, 9]	[0, 0, -1, -1, 5, 0, 0]	[1, 0, 0, 0, 0, 1, 0]	选择 $v_5$ ，更新 $v_4$
`i=2`	$v_6$	[0, 13, 10, 45, 20, 3, 9]	[0, 6, 6, 6, 5, 0, 0]	[1, 0, 0, 0, 0, 1, 1]	选择 $v_6$ ，更新 $v_1$ 、 $v_2$ 和 $v_3$
`i=3`	$v_2$	[0, 13, 10, 33, 20, 3, 9]	[0, 6, 6, 2, 5, 0, 0]	[1, 0, 1, 0, 0, 1, 1]	选择 $v_2$ ，无更新
`i=4`	$v_1$	[0, 13, 10, 33, 20, 3, 9]	[0, 6, 6, 2, 5, 0, 0]	[1, 1, 1, 0, 0, 1, 1]	选择 $v_1$ ，无更新
`i=5`	$v_4$	[0, 13, 10, 33, 20, 3, 9]	[0, 6, 6, 2, 5, 0, 0]	[1, 1, 1, 0, 1, 1, 1]	选择 $v_4$ ，无更新
`i=6`	$v_3$	[0, 13, 10, 33, 20, 3, 9]	[0, 6, 6, 2, 5, 0, 0]	[1, 1, 1, 1, 1, 1, 1]	选择 $v_3$ ，无更新

之前我们已经提到，我们最后的dist数组中存储的值就是从源点到各个顶点的最短路径长度，也就是说，最后得到的其实不是一个点到一个点的最短路径，而是一个点到所有点的最短路径。因为我们并不知道我们想要的终点会在什么时候被选择进集合 $S$ 中，可能是第一个，也可能是最后一个，所以我们最快也只能等到刚好我们想要的终点被选择进集合 $S$ 中时，才能得到它的最短路径长度，可以在代码中添加一个判断语句，当我们选择的顶点是我们想要的终点时，直接跳出循环即可。但不可避免的是，我们还是需要等到它被选择进集合 $S$ 中时，才能得到它的最短路径长度。

另外，我们在代码中还维护了一个path数组，它记录了从源点到各个顶点的路径前驱节点，这样我们就能通过它来反向推导出从源点到某个顶点的具体路径，比如我们要找从 $v_0$ 到 $v_2$ 的路径，我们发现path[2]为6，说明 $v_2$ 的前驱节点是 $v_6$ ，然后我们再看path[6]，它为0，说明 $v_6$ 的前驱节点是 $v_0$ ，而path[0]为0，说明 $v_0$ 是源点，所以我们最终得到从 $v_0$ 到 $v_2$ 的路径为 $v0→v6→v2v_0 \rightarrow v_6 \rightarrow v_2$ 。我们便可以通过path数组来反向推导出从源点到各个顶点的具体路径，代码如下：

void PrintPath(int path[], int v)
{if (path[v] == -1){printf("No path from source to vertex %d\n", v);return;}if (path[v] == v){printf("%d ", v); // 到达源点，打印源点return;}PrintPath(path, path[v]); // 递归打印前驱节点printf("%d ", v);         // 打印当前节点
}

假设我们要打印从 $v_0$ 到 $v_2$ 的路径，我们调用PrintPath(path, 2)，它会递归调用PrintPath(path, 6)，然后再递归调用PrintPath(path, 0)，此时path[0]为0，说明 $v_0$ 是源点，打印0，然后返回上一层，打印6，再返回上一层，打印2，最终我们得到从 $v_0$ 到 $v_2$ 的路径为0 6 2。

最后，我们来分析一下Dijkstra算法的时间复杂度，假设图中有 $V$ 个顶点， $E$ 条边，那么Dijkstra算法的时间复杂度为 $O(V^2)$ ，这是因为我们在每次选择dist值最小的顶点时，需要遍历整个dist数组，时间复杂度为 $O (V)$ ，而我们需要进行 $V$ 次这样的操作，所以总的时间复杂度为 $O(V^2)$ 。

当我们想要得知各个顶点到其余各个顶点的最短路径时，我们可以对每个顶点进行一次Dijkstra算法，这样总的时间复杂度就变成了 $O(V^3)$ 。我们也可以使用Floyd-Warshall(亦称Floyd)算法来解决这个问题，它的时间复杂度也是 $O(V^3)$ ，但是它的实现更为简单。

3、弗洛伊德(Floyd)算法

我们在上一节中得知了一个定理：最短路径的子路径也是最短路径。根据这个定理，我们可以得知，当我们找出一条最短路径 $,vj)(v_i,\cdots,v_j)$ 时，它的子路径 $,vk)(v_i,\cdots,v_k)$ 和 $,vj)(v_k,\cdots,v_j)$ 也都是最短路径，同理， $,vk)(v_i, \cdots, v_k)$ 的子路径也是最短路径， $,vj)(v_k, \cdots, v_j)$ 的子路径也是最短路径。也就是说，一条最短路径可以拆分成若干条更小的最短路径。这样一来，我们就可以把求 $v_i$ 到 $v_j$ 的最短路径的问题，拆分成求 $v_i$ 到 $v_k$ 的最短路径和 $v_k$ 到 $v_j$ 的最短路径的问题。

这个性质告诉我们：大问题的最优解可以由小问题的最优解组合而成，自然，我们就会思考，我们可不可以“从小到大”一步一步拼出最短路径。

一开始，我们只知道图中直接相连的边的长度，也就是我们的邻接矩阵，我们将其改名为 $d i s t$ ，其中 $d i s t [i] [j]$ 表示从顶点 $v_i$ 到顶点 $v_j$ 的路径长度，最后用它来存储从顶点 $v_i$ 到顶点 $v_j$ 的最短路径长度。

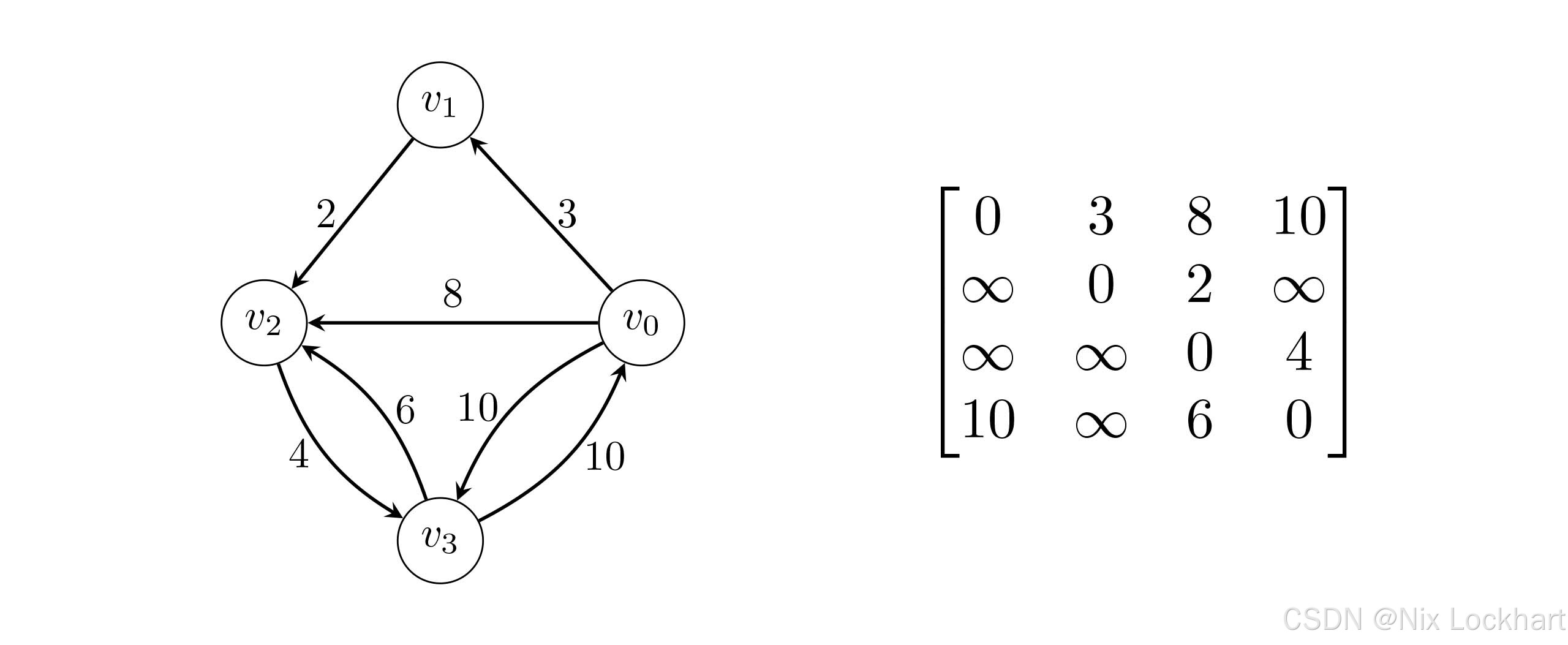

图7：一个图及邻接矩阵

我们能不能通过引入一些“中间点”，来一步步缩短这个矩阵中的距离呢？

即我们的思路如下：

一开始，不允许经过任何中间点，我们能走的就只有直接相连的边。
然后，我们允许经过 $v_0$ ，看看能不能缩短部分路径。
接着，我们允许经过 $v_0$ 和 $v_1$ ，看看能不能缩短更多路径。
直到我们允许经过所有顶点，就得到了考虑过所有情况的最短路径。

就如图中我们认为 $d i s t [3] [1]$ 为 $∞\infty$ ，即 $v_3$ 无法直接到达 $v_1$ ，然而，当我们试着引入中间点 $v_0$ 时，我们发现通过 $v_3$ 到达 $v_1$ 的路径长度为 $d i s t [3] [0] + d i s t [0] [1] = 10 + 3 = 13$ ，小于 $∞\infty$ ，所以我们就将 $d i s t [3] [1]$ 更新为13，表示我们可以缩短 $v_3$ 到 $v_1$ 的路径；而 $d i s t [3] [2]$ 为6，表示 $v_3$ 可以直接到达 $v_2$ ，但是我们发现通过 $v_0$ 到达 $v_2$ 的路径长度为 $d i s t [3] [0] + d i s t [0] [2] = 10 + 8 = 18$ ，大于6，并没有缩短，我们就不更新它。

此时我们的 $d i s t$ 矩阵变为：

$\begin{bmatrix} 0 & 3 & 8 & 10 \\ \infty & 0 & 2 & \infty \\ \infty & \infty & 0 & 4 \\ 10 & 13 & 6 & 0 \\ \end{bmatrix}$

然后，我们再引入中间点 $v_1$ ，我们发现 $d i s t [0] [2]$ 为8，但是我们发现通过 $v_1$ 到达 $v_2$ 的路径长度为 $d i s t [0] [1] + d i s t [1] [2] = 3 + 2 = 5$ ，小于8，所以我们就将 $d i s t [0] [2]$ 更新为5；而 $d i s t [0] [3]$ 为10，但是我们发现通过 $v_1$ 到达 $v_3$ 的路径长度为 $\infty = \infty$ ，并没有缩短，我们就不更新它。

此时的 $d i s t$ 矩阵变为：

$\begin{bmatrix} 0 & 3 & 5 & 10 \\ \infty & 0 & 2 & \infty \\ \infty & \infty & 0 & 4 \\ 10 & 13 & 6 & 0 \\ \end{bmatrix}$

接下来，我们将其推广，让每一个顶点都尝试作为中间点，并使用一个三维矩阵 $d i s t [k] [i] [j]$ 来表示只允许前 $k$ 个顶点作为中间点时，从顶点 $v_i$ 到顶点 $v_j$ 的最短路径长度。那么，我们最终的目标就变为了：求出 $d i s t [V] [i] [j]$ ，其中 $V$ 为图中顶点的数量，也就是允许所有顶点作为中间点时，从顶点 $v_i$ 到顶点 $v_j$ 的最短路径长度。

我们从上面的过程中发现从 $d i s t [k - 1] [i] [j]$ 到 $d i s t [k] [i] [j]$ 的变化过程中对于每一对顶点 $v_i,v_j)$ ，我们都有两种选择：

不经过 $v_k$ ，那么当前最短路径长度就是 $d i s t [k - 1] [i] [j]$ ；
尝试经过 $v_k$ ，那么此时路径就是 $,vj)(v_i, \cdots, v_k, \cdots, v_j)$ ，而根据我们知道的“最短路径的子路径也是最短路径”定理，这两段也肯定是在前 $k - 1$ 个顶点中选出的最短路径，所以从 $v_i$ 到 $v_k$ 的最短路径长度是 $d i s t [k - 1] [i] [k]$ ，从 $v_k$ 到 $v_j$ 的最短路径长度是 $d i s t [k - 1] [k] [j]$ ，那么当前最短路径长度就是 $d i s t [k - 1] [i] [k] + d i s t [k - 1] [k] [j]$ 。

而我们做选择的策略也非常简单，谁更小选谁就完事了，于是我们得到一个等式：

$\min(dist[k-1][i][j], dist[k-1][i][k] + dist[k-1][k][j])$

我们可以看到，这个等式中， $d i s t [k] [i] [j]$ 只与 $d i s t [k - 1] [i] [j]$ 、 $d i s t [k - 1] [i] [k]$ 和 $d i s t [k - 1] [k] [j]$ 有关，也就是说，我们要计算第 $k$ 层的值，只需要知道第 $k - 1$ 层的值就可以了，所以我们其实并不需要一个三维矩阵来存储这些值，我们只需要一个二维矩阵来存储当前的dist值，然后每次更新时，直接原地更新即可。

于是，我们得到了Floyd算法的核心思想：

$\min(dist[i][j], dist[i][k] + dist[k][j])$

与Dijstra算法中的dist数组一样，我们在Floyd算法中的dist数组也只能告诉我 $v_i$ 到 $v_j$ 的最短路径长度。我们还需要知道具体的路径，所以我们同样需要维护一个path数组，这里的path数组也得是二维的，path[i][j]表示从顶点 $v_i$ 到顶点 $v_j$ 的路径上 $v_j$ 的前一个顶点是谁，初始时，如果 $v_i$ 和 $v_j$ 之间有边相连，那么path[i][j]就设为 $v_i$ 的下标 $i$ ，表示 $v_j$ 此时的前驱是 $v_i$ ，否则设为 $- 1$ ，表示路径不存在。当我们更新dist[i][j]时，我们就将path[i][j]设为path[k][j]，因为我们得到的新路径是 $,vj)(v_i, \cdots, v_k, \cdots, v_j)$ ，所以 $v_j$ 的前驱肯定在路径 $,vj)(v_k, \cdots, v_j)$ 上，而path[k][j]正好记录了 $v_k$ 到 $v_j$ 的路径上 $v_j$ 的前驱。

接下来，我们来看一下Floyd算法的邻接矩阵代码实现：

void Floyd(GraphAdjMatrix G, int dist[][MAXVEX], int path[][MAXVEX])
{int i, j, k;// 初始化dist和path数组for (i = 0; i < G.numVertexes; i++){for (j = 0; j < G.numVertexes; j++){dist[i][j] = G.arc[i][j]; // 初始化dist数组为邻接矩阵if (G.arc[i][j] < INFINITY && i != j)path[i][j] = i; // 初始化path数组elsepath[i][j] = -1; // -1表示路径不存在}}// 主循环，寻找最短路径for (k = 0; k < G.numVertexes; k++){ // 枚举中间点for (i = 0; i < G.numVertexes; i++){ // 枚举起点for (j = 0; j < G.numVertexes; j++){ // 枚举终点if (dist[i][k] + dist[k][j] < dist[i][j]){ // 如果经过k点路径更短dist[i][j] = dist[i][k] + dist[k][j]; // 更新dist值path[i][j] = path[k][j]; // 更新路径}}}}
}

按照惯例，参考上述给出的图，我们来分析一下调用Floyd(G, dist, path)时的过程：

首先，代码5 ~ 15行都是初始化操作，我们初始化dist数组为邻接矩阵，表示从顶点 $v_i$ 到顶点 $v_j$ 的路径长度；初始化path数组，表示从顶点 $v_i$ 到顶点 $v_j$ 的路径上 $v_j$ 的前驱节点。如果 $v_i$ 和 $v_j$ 之间有边相连，那么path[i][j]就设为 $i$ ，否则设为 $- 1$ 。

初始化后，dist数组和path数组的值分别为：
$\begin{bmatrix} 0 & 3 & 8 & 10 \\ \infty & 0 & 2 & \infty \\ \infty & \infty & 0 & 4 \\ 10 & \infty & 6 & 0 \\ \end{bmatrix}$ $\begin{bmatrix} -1 & 0 & 0 & 0 \\ -1 & -1 & 1 & -1 \\ -1 & -1 & -1 & 2 \\ 3 & -1 & 3 & -1 \\ \end{bmatrix}$

然后，代码18 ~ 31行是Floyd算法的主循环，循环G.numVertexes次，每次循环中，我们枚举一个中间点 $k$ ，然后枚举所有起点 $i$ 和终点 $j$ ，尝试通过中间点 $k$ 来缩短从 $i$ 到 $j$ 的路径长度。
我们首先从 $k = 0$ 开始，表示我们允许经过 $v_0$ 作为中间点。然后，我们枚举所有起点 $i$ 和终点 $j$ ，尝试通过中间点 $v_0$ 来缩短从 $v_i$ 到 $v_j$ 的路径长度。

当 $i = 0$ 时，我们发现无论 $j$ 为何值，dist[0][j]都无法通过 $v_0$ 来缩短，因为 $v_0$ 此时是我们的起点，无法通过自己来缩短到达其他顶点的路径长度，所以不更新。

当 $i = 1$ 时，我们发现dist[1][0]为 $∞\infty$ ，表示 $v_1$ 无法直接到达 $v_0$ ，这时无论 $j$ 为何值，dist[1][j]都无法通过 $v_0$ 来缩短，因为通过 $v_0$ 到达它们的路径长度都会加上 $∞\infty$ ，所以不可能缩短。但是算法并不会管这些，它只会照着代码走一遍，发现不满足条件就不更新。

注：代码实现中没有处理 $∞+x\infty + x$ 的情况，实际应用中需要注意避免这种情况，以防止整数溢出或错误的路径计算。

当 $i = 2$ 时，我们发现dist[2][0]为 $∞\infty$ ，即 $v_2$ 无法直接到达 $v_0$ ，情况同上。

当 $i = 3$ 时，我们发现dist[3][0]为 $10$ ，表示 $v_3$ 可以到达 $v_0$ ， $v_3$ 通过 $v_0$ 到达 $v_0$ 的情况就不用说，然后我们发现通过 $v_0$ 到达 $v_1$ 的路径长度为 $d i s t [3] [0] + d i s t [0] [1] = 10 + 3 = 13$ ，小于现在的 $dist[3][1]=∞dist[3][1]=\infty$ ，所以我们就将dist[3][1]更新为13，并将path[3][1]设为path[0][1]，即0，表示 $v_1$ 的前驱节点是 $v_0$ ；而dist[3][2]为6，表示 $v_3$ 可以直接到达 $v_2$ ，我们发现通过 $v_0$ 到达 $v_2$ 的路径长度为 $d i s t [3] [0] + d i s t [0] [2] = 10 + 8 = 18$ ，大于6，并没有缩短，我们就不更新它。

此时我们的dist矩阵和path矩阵变为：

$\begin{bmatrix} 0 & 3 & 8 & 10 \\ \infty & 0 & 2 & \infty \\ \infty & \infty & 0 & 4 \\ 10 & 13 & 6 & 0 \\ \end{bmatrix}$ $\begin{bmatrix} -1 & 0 & 0 & 0 \\ -1 & -1 & 1 & -1 \\ -1 & -1 & -1 & 2 \\ 3 & 0 & 3 & -1 \\ \end{bmatrix}$

接下来，我们将 $k$ 更新为1，表示我们允许经过 $v_1$ 作为中间点。然后，我们枚举所有起点 $i$ 和终点 $j$ ，尝试通过中间点 $v_1$ 来缩短从 $v_i$ 到 $v_j$ 的路径长度。

当 $i = 0$ 时， $j = 0$ 不用说； $j = 1$ 也不用说；当 $j = 2$ 时，我们发现dist[0][2]为8，但是我们发现通过 $v_1$ 到达 $v_2$ 的路径长度为 $d i s t [0] [1] + d i s t [1] [2] = 3 + 2 = 5$ ，小于8，所以我们就将dist[0][2]更新为5，并将path[0][2]设为path[1][2]，即1，表示 $v_2$ 的前驱节点是 $v_1$ ；当 $j = 3$ 时，我们发现dist[0][3]为10，但是 $\infty = \infty$ ，不更新。

后续步骤与上述过程一致，接下来给出每一步的dist矩阵和path矩阵，使用 $dist^{(k)}$ 表示允许经过前 $k$ 个顶点作为中间点时的dist矩阵，path^{(k)}表示对应的path矩阵：

$dist^{(2)} = \begin{bmatrix} 0 & 3 & 5 & 10 \\ \infty & 0 & 2 & \infty \\ \infty & \infty & 0 & 4 \\ 10 & 13 & 6 & 0 \\ \end{bmatrix}$ $path^{(2)} = \begin{bmatrix} -1 & 0 & 1 & 0 \\ -1 & -1 & 1 & -1 \\ -1 & -1 & -1 & 2 \\ 3 & 0 & 3 & -1 \\ \end{bmatrix}$

$dist^{(3)} = \begin{bmatrix} 0 & 3 & 5 & 9 \\ \infty & 0 & 2 & 6 \\ \infty & \infty & 0 & 4 \\ 10 & 13 & 6 & 0 \\ \end{bmatrix}$ $path^{(3)} = \begin{bmatrix} -1 & 0 & 1 & 2 \\ -1 & -1 & 1 & 2 \\ -1 & -1 & -1 & 2 \\ 3 & 0 & 3 & -1 \\ \end{bmatrix}$

$dist^{(4)} = \begin{bmatrix} 0 & 3 & 5 & 9 \\ 16 & 0 & 2 & 6 \\ 14 & 17 & 0 & 4 \\ 10 & 13 & 6 & 0 \\ \end{bmatrix}$ $path^{(4)} = \begin{bmatrix} -1 & 0 & 1 & 2 \\ 3 & -1 & 1 & 2 \\ 3 & 0 & -1 & 2 \\ 3 & 0 & 3 & -1 \\ \end{bmatrix}$

同样地，我们还要想办法通过path数组来反向推导出从 $v_i$ 到 $v_j$ 的具体路径，代码与Dijkstra算法中的类似：

void PrintPath(int path[][MAXVEX], int i, int j)
{if (path[i][j] == -1){printf("No path from vertex %d to vertex %d\n", i, j);return;}if (path[i][j] == i){printf("%d ", i); // 到达源点，打印源点return;}PrintPath(path, i, path[i][j]); // 递归打印前驱节点printf("%d ", j);                // 打印当前节点
}

假设我们要打印从 $v_0$ 到 $v_3$ 的路径，我们调用PrintPath(path, 0, 3)，它会递归调用PrintPath(path, 0, 2)，然后再递归调用PrintPath(path, 0, 1)，然后再递归调用PrintPath(path, 0, 0)，此时path[0][0]为-1，说明 $v_0$ 是源点，打印0，然后返回上一层，打印1，再返回上一层，打印2，再返回上一层，打印3，最终我们得到从 $v_0$ 到 $v_3$ 的路径为0 1 2 3。
