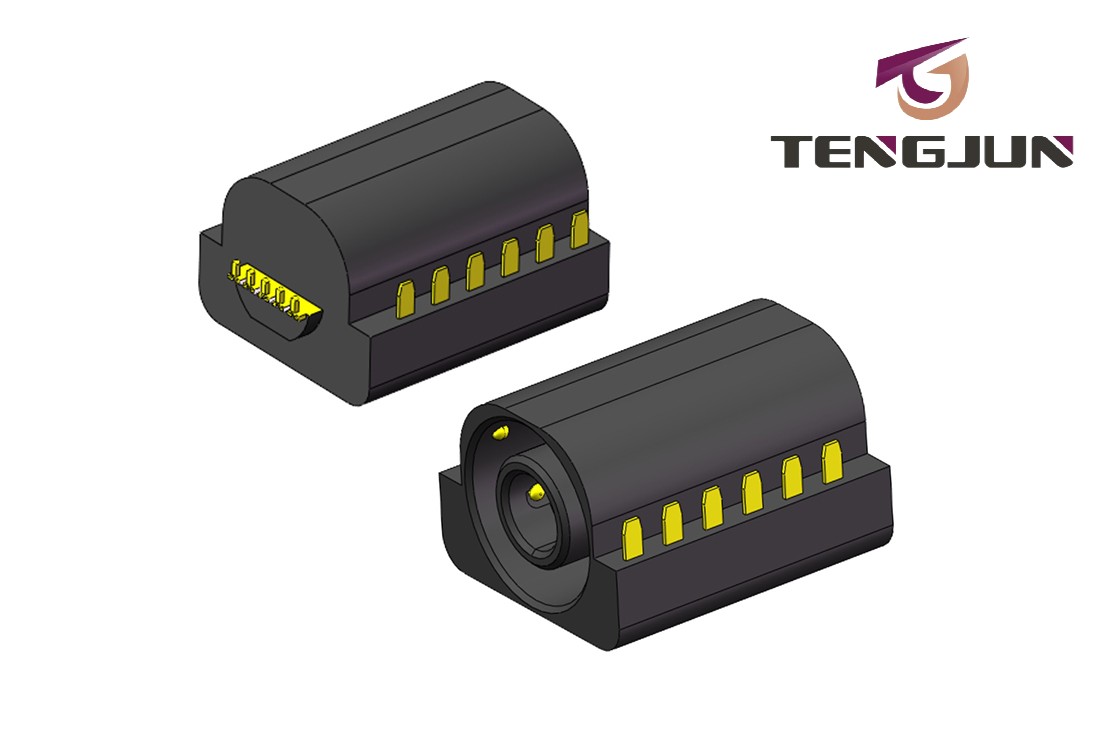

深度解析TENGJUN JA017-BPD105-A-SLIP-RING 10极滑动环耳机插座
在现代电子设备，尤其是对可靠性和信号完整性要求极高的安防与医疗领域，一个看似简单的连接器——耳机插座，其重要性不言而喻。它不仅是音频输出的门户，更可能承担着数据通信、电源传输或传感器信号交互的多重使命。TENGJUN（腾骏）推出的JA017-BPD105-A-SLIP-RING型号，正是为满足此类严苛需求而生的专业级解决方案。
一、 核心定位：为何是“安防/医疗专用”？
安防和医疗设备通常具备以下共同特征，这也定义了JA017系列的核心设计诉求：
· 高可靠性：设备往往需要7x24小时不间断运行（如医疗监护仪、安防控制台），或在紧急情况下被频繁、甚至粗暴地插拔。连接器的耐用性是第一生命线。
· 复杂信号传输：除了标准的立体声音频，设备可能需要传输麦克风信号、实现远程控制（如对讲PTT按键），或为附件供电。单一的3.5mm三极或四极插座已无法满足需求。
· 严苛的环境适应性：从医院清冷的空调房到户外安防设备可能经历的酷暑严寒，元器件必须在宽温范围内稳定工作。
· 安全性：在医疗应用中，任何连接不稳定导致的信号中断都可能造成误诊或漏报；在安防中，则可能导致关键通信失败。
JA017-BPD105-A-SLIP-RING正是基于这些痛点，进行了全方位的针对性设计。
二、 深度技术解析：关键特性如何成就卓越性能
1. 10极（5+5）与滑动环结构：实现全功能集成与极致可靠性
这是该插座最核心的技术亮点。
· 10极（5+5）设计：传统的耳机插座通常是3极（左、右、地）或4极（左、右、地、麦克风）。10极的设计意味着它能够同时处理多达5个独立的信号通道。这为复杂系统集成提供了极大的灵活性，例如：
· 高保真立体声音频（左、右、地）
· 双麦克风输入（用于降噪或立体声录音）
· 数字数据通信（如I2C、UART）
· 直流电源输出（为连接的耳机或附件供电）
· 专用控制信号（如设备状态检测、按键识别）
· 滑动环技术：这是实现高插拔寿命和稳定接触的关键。与普通弹片接触方式不同，滑动环采用了一个圆环形的、持续滑动的接触面。这种设计带来了两大核心优势：
· 超长机械寿命：极大减少了插拔时对触点的磨损，使其能够承受数万次甚至更高频次的插拔操作，远超常规插座。
· 接触稳定：360度的环状接触确保了无论插头如何旋转，都能保持稳定、低阻抗的电连接，有效避免了因接触不良产生的噪音、信号断续等问题。

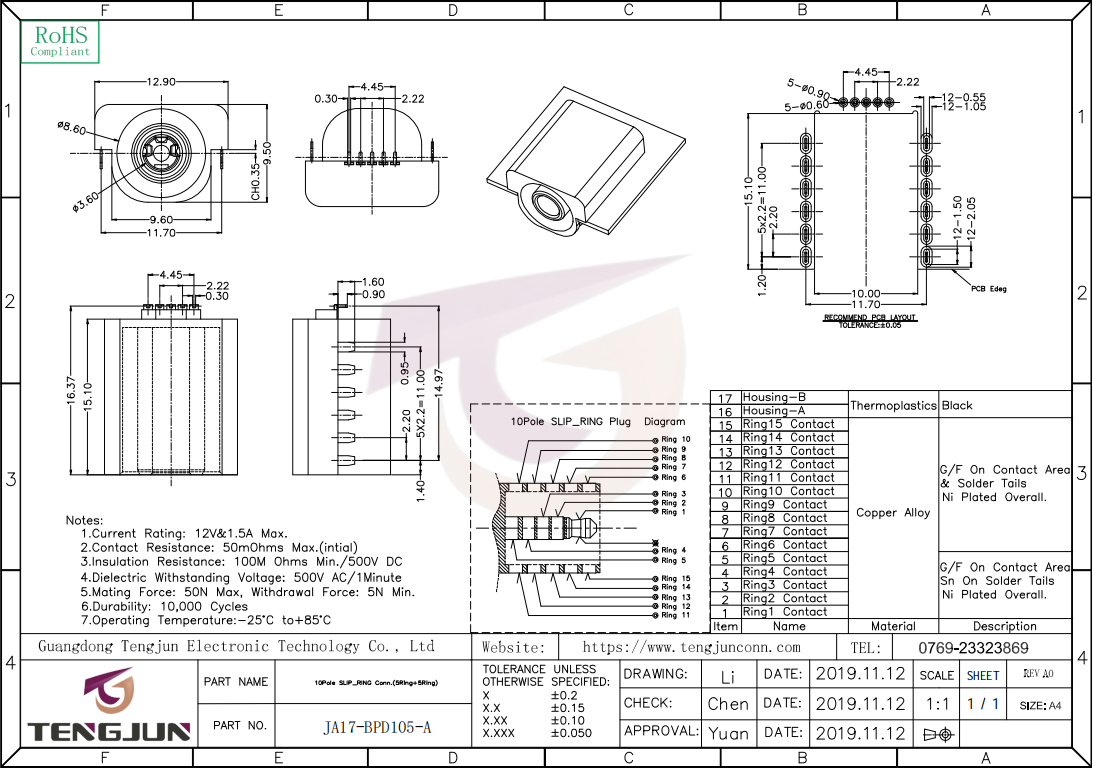

2. 精确的尺寸与结构：L15.1
“L15.1”指明了插座的整体安装高度为15.1毫米。这个精确的尺寸对于设备内部空间寸土寸金的医疗和安防设备至关重要。它帮助工程师在进行PCB（印制电路板）布局和结构设计时，能够精确规划，确保整机的轻薄与紧凑。
3. 宽广的工作温度范围：-25℃ 至 +85℃
这一特性直接回应了宽环境适应性的需求。
· 耐低温（-25℃）：保证了设备在寒冷环境（如北方户外的安防设备、冷链运输中的医疗监护）中启动和运行的可靠性，材料不会因低温而脆化。
· 耐高温（+85℃）：设备内部元器件工作时会产生热量，在高温环境下，机箱内部温度可能轻松超过60℃。85℃的上限为系统提供了充足的安全余量，防止因高温导致塑料部件变形或电气性能下降。
三、 应用场景设想
1. 医疗监护领域：
· 病人监护仪：医护人员使用的诊断耳机，需要同时收听多通道心音、肺音，并通过麦克风与同事或远程专家进行通信。10极插座可完美支持此类多功能诊断耳麦。
· 手术室通信系统：需要高可靠、抗干扰的音频通信，滑动环结构确保了在紧张的手术过程中，不会因线缆的轻微拉扯导致通信中断。
2. 专业安防领域：
· 指挥控制中心：调度员使用的头戴式耳机，需要实现双耳音频、麦克风、以及一键通话（PTT）功能。复杂的信号需求正是10极插座的用武之地。
· 恶劣环境下的通信设备：如防爆对讲系统、户外监控站，其连接器必须耐受温度变化和频繁使用，JA017的宽温域和高耐久性正好匹配。
四、 选型与设计考量
在为您的下一代专业设备选择此型号插座时，建议关注以下几点：
· PCB布局：10个引脚意味着更复杂的PCB走线，需提前规划好信号分层和接地，以避免串扰。
· 防尘防潮：咨询供应商是否提供相应的密封圈或防尘盖选项，以进一步提升在恶劣环境下的可靠性。
· 插头兼容性：确保所使用的耳机插头其极数定义和机械尺寸与该插座完全匹配，否则无法发挥全部功能。
· 认证标准：对于医疗设备，确认该组件是否满足相关的医疗电气安全标准（如UL/EN 60601-1）至关重要。
结论
TENGJUN JA017-BPD105-A-SLIP-RING绝非一个普通的耳机插座。它通过10极（5+5）的高密度信号集成能力、革命性的滑动环接触技术以及宽广的工作温度范围，共同构建了一个面向高端专业应用的坚固、可靠且功能丰富的连接解决方案。在信号即是生命的安防与医疗领域，选择这样一个经过精心设计和制造的组件，无疑是为整个系统的稳定运行上了一道至关重要的保险。
