基于单片机的智能洗衣机的设计与实现(论文+源码)

2.1需求分析

在智能洗衣机系统设计中，考虑到洗衣机在实际应用过程中，需要满足用户对于不同衣物清洁、消毒的应用要求，对设计功能进行分析，具体如下：

1. 通过按键实现洗衣机不同工作模式的切换，包括标准模式，大件模式，强吸模式，轻柔模式，消毒模式，同时按键可以实现消毒时间的设定。
2. 通过水位传感器对洗衣机水位进行实时监测，实现进出水的合理控制。
3. 系统自动进行衣物的洗涤、脱水、漂洗、烘干的操作，可通过LED指示不同的工作状态；
4. 通过液晶显示模块可以实时显示洗衣机的工作状态；
5. 完成洗衣流程后，可通过语音模块进行提示，提醒用户完成洗衣。

2.2系统方案设计

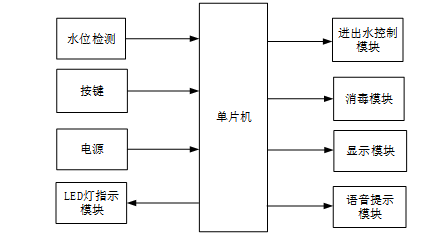

根据系统设计需求，采用模块化的设计方式，系统由主控单元模块、数据采集模块、显示模块、控制模块等构成。系统选用STM32单片机作为系统主控核心；利用MH-RD水位传感器实现洗衣机水位的数据检测；通过液晶模块显示洗衣机工作状态；利用继电器进行进出水控制；利用LED灯指示洗衣机不同的工作状态；利用语音播报模块进行语音提示。如图2.1所示为系统设计框图。
