UG（NX）转换为3DXML全流程技术指南，附迪威模型网在线方案，适用于技术人员与学生

news 2025/10/16 6:49:14

在高端制造领域（如航空航天、汽车整车）的跨平台协作中，UG（Siemens NX）作为核心CAD/CAM软件，其模型常需转换为3DXML格式——3DXML是达索系统（Dassault Systèmes）推出的轻量化协作格式，广泛应用于CATIA生态的设计评审、供应链协同。本文详细拆解UG转3DXML的核心原理、本地操作步骤及在线转换方案。

一、UG（NX）与3DXML的核心差异及转换必要性

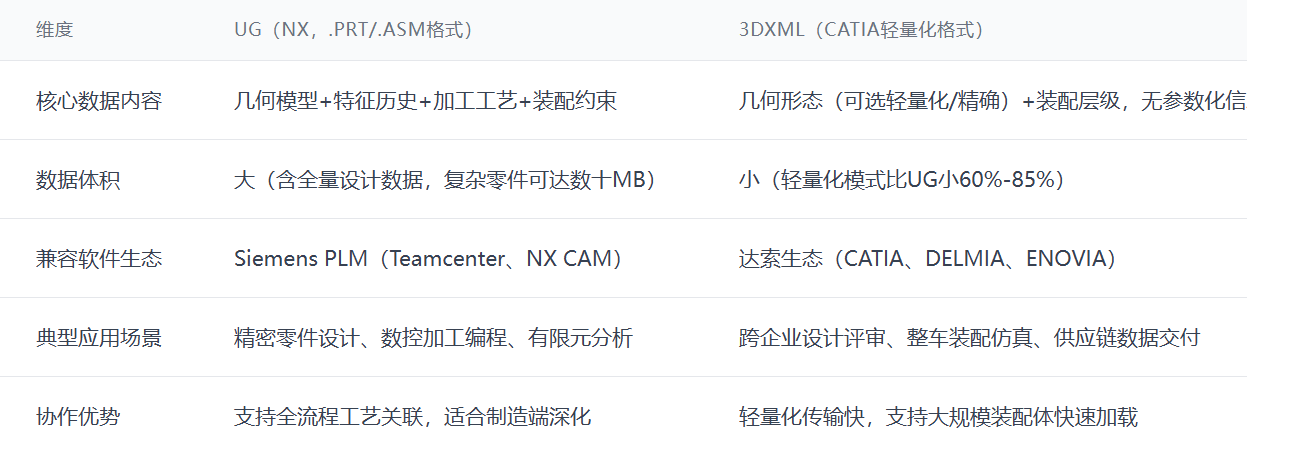

1. 格式特性对比

2. 转换核心必要性

跨生态协作刚需：主机厂多采用CATIA+3DXML作为协作标准，零部件供应商使用UG设计的模型需转为3DXML才能接入主机厂的PLM系统
大型装配体高效传输：UG整车装配体文件体积可达GB级，转为3DXML轻量化格式后，可压缩至原体积的15%-30%
工艺仿真适配：达索的制造仿真软件（DELMIA）优先支持3DXML，需将UG模型转为3DXML才能进行生产线虚拟调试
设计评审轻量化：3DXML可通过免费工具（3DVIA Viewer）打开，降低协作门槛

二、转换核心原理与关键参数

1. 转换核心逻辑

UG转3DXML的本质是"制造数据剥离+几何格式重构"，核心流程分为三步：

UG数据解析：提取模型的几何拓扑、装配结构，过滤加工工艺、特征参数等制造端信息
几何精度适配：根据需求生成"轻量化网格"（适合预览）或"精确几何"（适合后续设计）
3DXML格式生成：按达索3DXML标准组织数据，定义装配约束映射规则、坐标系转换关系

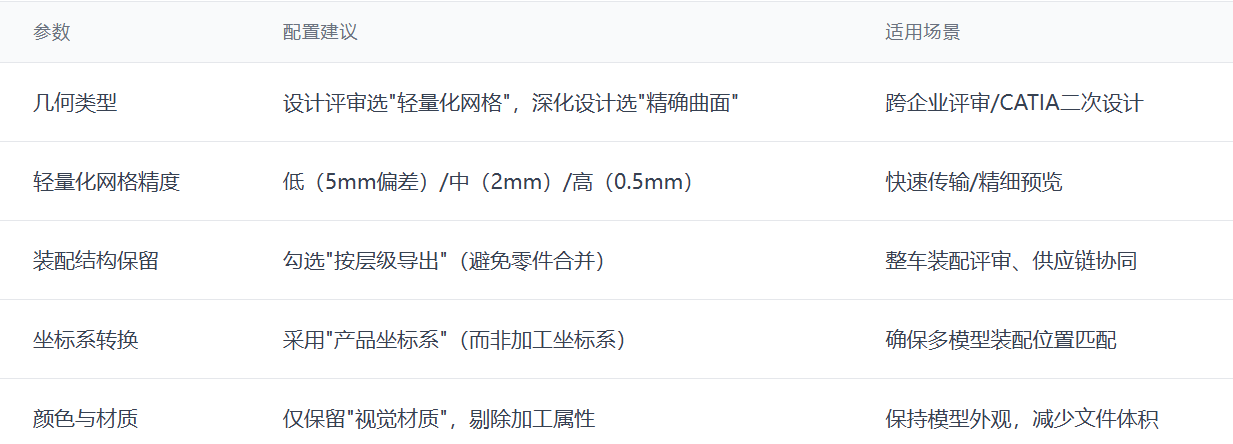

2. 关键参数配置

三、本地转换步骤（原生功能+插件）

UG（NX）本身不直接支持3DXML导出，需通过"中间格式中转"或"第三方插件"实现转换，以下是两种主流方案：

（一）方案1：中间格式中转（适合无插件场景，通过STEP过渡）

通过UG导出STEP格式，再用CATIA导入并转3DXML，适合需保留精确几何的场景：

1. UG导出STEP：
- 打开UG（NX 12及以上版本），加载目标零件/装配体；
- 执行「文件→导出→STEP 214」（214版本支持装配结构）；
- 配置参数：
- 「导出范围」：选“整个装配”或“选定组件”；
- 「坐标系」：选“产品坐标系”（确保与CATIA兼容）；
- 「精度」：0.001mm（精密零件）；
- 点击「确定」，保存为.step文件；

2. CATIA导入STEP并转3DXML：
- 打开CATIA V5/V6，执行「文件→打开」，选择导出的STEP文件；
- 导入选项：「几何精度」选“精确”，「装配结构」选“保留”；
- 执行「文件→另存为」，文件类型选择“3DXML (*.3dxml)”；
- 3DXML导出配置：
- 「模式」：选“精确”（保留STEP的精确几何）；
- 「压缩」：选“高”（减少体积）；
- 「装配」：勾选“按层级保存”；
- 点击「保存」，生成3DXML文件；

3. 验证：用3DVIA Viewer打开，检查几何完整性与装配层级是否正确。

（二）方案2：第三方插件导出（适合高效转换）

安装专用插件可直接在UG中导出3DXML，无需中间格式，步骤如下：

1. 安装3DXML Exporter for NX插件（支持NX 10-2025，官网可下载试用版）；
2. 打开UG，加载目标模型，进入“建模”或“装配”模块；
3. 启动插件：执行「菜单→工具→3DXML Exporter→Export 3DXML」；
4. 配置导出参数：
- 「Export Type」：
- 轻量化预览：选“Mesh”，网格精度设“High”（0.5mm）；
- 精确设计：选“B-Rep”（保留实体/曲面）；
- 「Assembly Handling」：勾选“Preserve Hierarchy”（保留装配层级）；
- 「Coordinate System」：选“Product CSYS”（产品坐标系）；
- 「Output Folder」：设置保存路径；
5. 点击「Export」，等待导出完成（简单零件约30秒，复杂装配体约5-10分钟）；
6. 验证：用CATIA打开3DXML，检查是否可正常编辑（精确模式）或流畅预览（轻量化模式）。

批量导出脚本

通过UG的Journal功能录制批量转换脚本，适合处理多文件：

# UG（NX）批量导出3DXML脚本（需安装3DXML Exporter插件）
import NXOpen
import os

theSession = NXOpen.Session.GetSession()
theUI = NXOpen.UI.GetUI()

def export_to_3dxml(part_path, output_folder):
# 打开UG文件
part = theSession.Parts.Open(part_path)
if part is None:
theUI.NXMessageBox.Show("错误", NXOpen.NXMessageBox.DialogType.Error, f"无法打开文件: {part_path}")
return False

# 调用3DXML插件
try:
# 插件命令参数：B-Rep模式（精确）、保留装配层级、产品坐标系
plugin_cmd = f"3DXML_Export;Type=B-Rep;PreserveHierarchy=Yes;CSYS=Product;OutputFolder={output_folder};"
theSession.ExecuteJournalCommand(plugin_cmd, False)
theUI.NXMessageBox.Show("提示", NXOpen.NXMessageBox.DialogType.Information, f"成功导出: {os.path.basename(part_path)}")
return True
except Exception as e:
theUI.NXMessageBox.Show("错误", NXOpen.NXMessageBox.DialogType.Error, f"导出失败: {str(e)}")
return False
finally:
# 关闭文件（不保存）
theSession.Parts.CloseAll(NXOpen.BasePart.CloseModified.CloseUnmodified, None)

# 配置路径（替换为实际路径）
input_folder = "D:/UG_Parts/" # 存放UG文件的文件夹
output_folder = "D:/3DXML_Export/" # 3DXML输出路径

# 创建输出文件夹
if not os.path.exists(output_folder):
os.makedirs(output_folder)

# 批量处理.prt和.asm文件
for file in os.listdir(input_folder):
if file.endswith((".prt", ".asm")):
file_path = os.path.join(input_folder, file)
export_to_3dxml(file_path, output_folder)

theUI.NXMessageBox.Show("完成", NXOpen.NXMessageBox.DialogType.Information, "批量转换完成！")
