FPGA学习篇——Verilog学习2

1. 常见语句：

主要是 if...else 和 case 语句，使用方法同C语言大致一致。

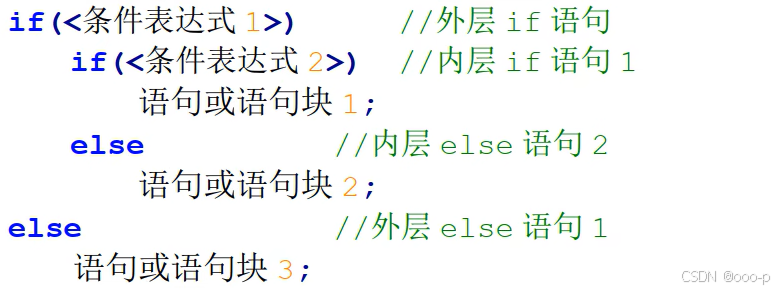

1.1 if语句

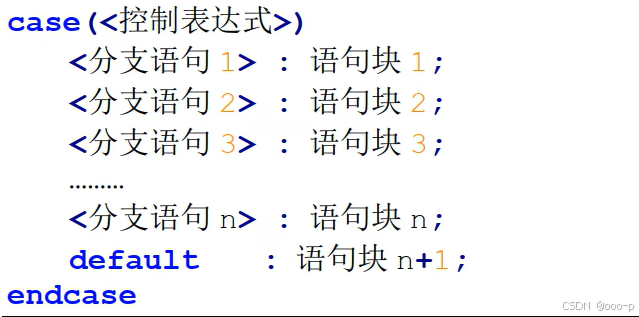

1.2 case语句

2 系统函数

Verilog 语言中预先定义了一些任务和函数，用于完成一些特殊的功能，它们被称为系统任务和系统函数，这些函数大多数都是只能在 Testbench 仿真中使用的，使我们更方便的进行验证。

2.1 时间预编译指令及延时

时间精度：决定时间相关量的精度及仿真显示的最小刻度。
例如：`timescale 1ns/10ps   精度0.01，
时间单位不能比时间精度小，下面这种写法就是错误的：
例如：`timescale 100ps/1ns

---

如：#10.11 表示延时10110ps。

2.2 $display

类似于C语言中的printf函数，可自动换行。

以上例子 “” 内的内容被打印，将a以二进制形式输出，b以二进制形式输出，然后将C以十进制输出。

2.3 $write

用$display差不多，但要手动换行。

实例：

（左图中18行应还有endmodule）

由于write没有自动换行，由代码第10行和第11行可知其两行字应该在一起，EmbedFire加了换行符后换行了。

2.4 $strobe

无论此函数在哪里写，都是在文件的最后才编译。

实例（代码不完整，主要为了展示其最后才编译的特点）：

strobe在display前，但还是strobe的最后才来打印。

2.5 $monitor

monitor中的语句只要“”内的任何一个变量发生变化，就会打印一遍该语句。

实例：

如图，可以看到，第11行，a变量被赋值，即发生变化，打印（此时bc未赋值故为x），第13行，b又被赋值，即发生变化，打印（此时c未被赋值为x），第15行，c又被赋值，即发生变化，直接打印，故有三条打印结果。

2.6 $stop和$finish

$stop是暂停仿真，$finish是结束仿真，直接使用即可。

实例：

可以看到，输出“Stop Simulation ”后，黄色划线部分对应于暂停了仿真，然后暂停仿真后继续仿真是从原来暂停的位置继续的，而不是从头来！红色划线则刚好对应结束仿真。

2.7 $time和$random

$time为时间函数，返回64位当前仿真时间（即显示当前仿真时间）；

$random用于产生随机数，返回随机数。

实例：

看这个实例，第6行表示每延迟10ns，a赋值一个随机值，然后第八行，用monitor进行打印（只要a变化就打印一次此时的a值），且使用了$time，会打印此时仿真对应的时间。

看结果，代码编写是每延迟10ns，a赋值一个随机值，打印对应的仿真时间也是每行相差10ns。

2.8 $readmemb 和 $readmemh

看最后一个字母，b表示二进制，h表示十进制。故$readmemb为读取二进制文件，$readmemh为读取十进制文件。

存贮器名就是将读取的文件赋值到这里。

---

注：本节为学习了哔哩哔哩网站上“野火”官方号视频所得个人经验，如有侵权，请联系我，欢迎指正~
