快速创建无线AP热点

对无线热点的IP局域网段无要求

在这种情况下，只需要使用nmcli命令创建一个无线AP热点即可：

nmcli device wifi hotspot ifname wlan0 con-name MyHostspot ssid MyHostspotSSID password 12345678

说明：

• con-name：连接名称：这里设置为MyHostspot（可自定义）

• ssid：创建的AP热点的名称：这里设置为MyHostspotSSID（可自定义）

• password：创建的AP热点的密码：这里设置为12345678（可自定义）

6.4.2. 对无线热点的IP局域网段有要求

请阅读章节《创建桥接无线AP》

6.5. 创建桥接无线AP热点

6.5.1. 功能需求

假设有一局域网，网段为10.10.0.0，掩码为255.255.255.0。Firefly的开发板，以下简称Firefly Board，其网口通过路由器Router，获取到本局域网内的动态IP地址：为10.10.0.2。

需求：将系统配置成软路由，具体要求如下：

（1）Firefly Board开启一个无线AP热点，平板和手机等外设通过该无线AP热点访问网络，进行上网。

（2）Firefly Board开启的无线热点局域网为：192.168.4.1

（3）Firefly Board如果有多个网口，要求eth0作为WAN口功能，自动从路由器获取IP地址，eth1作为LAN口功能，能够为接入的设备分配192.168.4.0/24网段的IP地址。

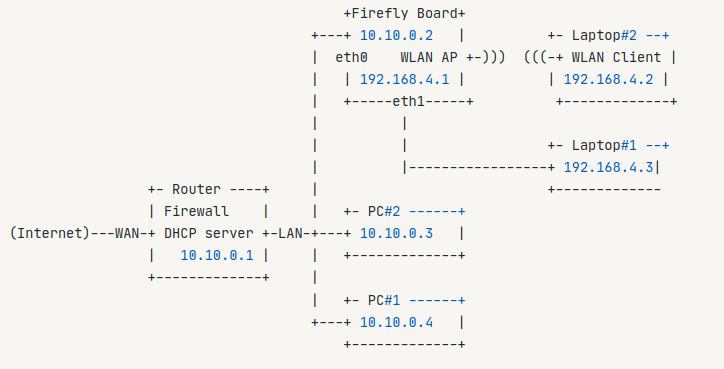

网络拓扑如下：

6.5.2. 安装管理AP热点必要的软件包

安装hostapd：hostapd可以用来模拟软AP，所以是实现该功能必须的：

apt install hostapd

允许hostapd开机启动，这样重启之后无线AP热点会自动打开

systemctl unmask hostapd
systemctl enable hostapd

安装isc-dhcp-server：isc-dhcp-server用于为接入无线AP的设备自动分配IP地址和DNS服务器地址

apt install isc-dhcp-server

允许isc-dhcp-server开启启动

systemctl enable isc-dhcp-server

安装netfilter-persistent iptables-persistent：用于保存防火墙规则

apt install netfilter-persistent iptables-persistent

安装bridge-utils：用于创建虚拟网桥

apt install bridge-utils

6.5.3. 配置Netplan

目的是创建网桥br0，网桥IP为192.168.4.1。允许系统eth0网卡分配IP地址，禁止系统为eth1网卡分配IP地址，将eth1网卡绑定到网桥br0。

假设netplan的配置文件为：/etc/netplan/netplan.yaml，内容如下所示：

network:version: 2renderer: networkdethernets:eth0:dhcp4: yeseth1:dhcp4: nobridges:br0:dhcp4: noaddresses:- 192.168.4.1/24interfaces:- eth1

接着运行如下命令启用网络配置：

netplan apply

6.5.4. 配置hostapd

创建一个hostapd.conf配置文件，用来设置无线热点的名称，密码，信道等属性

vim /etc/hostapd.conf

在其中写入如下内容：

country_code=CN
interface=wlan0
bridge=br0
ssid=Example-Wifi-Name
hw_mode=g
channel=11
macaddr_acl=0
auth_algs=1
ignore_broadcast_ssid=0
wpa=2
wpa_passphrase=12345678
wpa_key_mgmt=WPA-PSK
wpa_pairwise=TKIP
rsn_pairwise=CCMP

重要参数说明：

• country_code：国家码，中国使用CN

• interface：开启无线AP热点的无线网卡

• bridge：绑定到br0网桥，使得无线AP热点和以太网口在同一个局域网内

• hw_mode：设置无线模式

• channel：信道

• ssid：无线AP名称，这里设置Example-Wifi-Name

• wpa_passphrase：无线AP密码，这里设置为12345678

关于更多，hostapd.conf的配置无疑是非常复杂的，hw_mode支持的模式有a，g，channel信道与hw_mode，country_code等都有关系，这里不再展开。如果需要对这些无线参数进行更自动化且紧密的配置，可以使用OpenWRT软路由系统来代替Ubuntu系统。

接下来，需要配置hostapd的全局配置文件

vim /etc/default/hostapd

取消DAEMON_CONF的注释，设置它的值为上面创建的/etc/hostapd.conf

# Defaults for hostapd initscript
#
# See /usr/share/doc/hostapd/README.Debian for information about alternative
# methods of managing hostapd.
#
# Uncomment and set DAEMON_CONF to the absolute path of a hostapd configuration
# file and hostapd will be started during system boot. An example configuration
# file can be found at /usr/share/doc/hostapd/examples/hostapd.conf.gz
#
DAEMON_CONF="/etc/hostapd.conf"# Additional daemon options to be appended to hostapd command:-
# -d show more debug messages (-dd for even more)
# -K include key data in debug messages
# -t include timestamps in some debug messages
#
# Note that -B (daemon mode) and -P (pidfile) options are automatically
# configured by the init.d script and must not be added to DAEMON_OPTS.
#
#DAEMON_OPTS=""

重启hostapd服务

systemctl restart hostapd

到此，已经可以通过手机等设备，查看到有一个无线AP热点开启，名称为“Example-Wifi-Name”，但是连接之后无法为设备分配IP地址，设备会立即断开。

6.5.5. 配置isc-dhcp-server

isc-dhcp-server 作为一个dhcp服务器，为接入无线AP节点的设备，比如拓扑图中的Laptop1和Laptop2自动分配IP地址和DNS服务器地址。

编辑/etc/dhcp/dhcpd.conf，

vim /etc/dhcp/dhcpd.conf

用如下内容进行替换：

# 为设备指定DNS地址，多个DNS使用","隔开
option domain-name-servers 202.96.128.86,202.96.128.166,8.8.8.8,114.114.114.114;
default-lease-time 600;
max-lease-time 7200;
ddns-update-style none; ddns-updates off;subnet 192.168.4.0 netmask 255.255.255.0 {range 192.168.4.2 192.168.4.200;option routers 192.168.4.1;option broadcast-address 192.168.4.255;option subnet-mask 255.255.255.0;
}

重要参数说明：

• domain-name-servers：DNS服务器地址列表，为接入192.168.4.0/24网段的设备，分配DNS

• subnet 192.168.4.0 netmask 255.255.255.0：定义子网网段192.168.4.0/24

• range 192.168.4.2 192.168.4.200：分配的IP地址范围

• option routers 192.168.4.1：默认路由

• option broadcast-address 192.168.4.255：广播地址

• option subnet-mask 255.255.255.0：子网掩码

重启isc-dhcp-server，让配置生效：

systemctl restart isc-dhcp-server

6.5.6. 开启IP转发

经过如上内容的配置，接入eth1的设备，和连接入无线AP热点的设备，都能获取到192.168.4.0/24网段的IP，且都能ping通192.168.4.1，也可以查看到设备获取到的DNS服务器地址。但是设备还无法访问internet。

开启IP转发

sysctl -w net.ipv4.ip_forward=1

设置MASQUERADE（地址欺骗）。MASQUERADE与SNAT作用大致一样，MASQUERADE不用指定明确的IP，会动态的将报文的源地址修改为指定网卡上可用的IP地址。

iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE

注意，这里指定为eth0，让Firefly Board所有的IP包全部转发到eth0，让外设能够进行上网，这里也可以指定为任何能访问外网的网卡，比如4G网卡usb0，wwan0，举一反三。

现在保存 IPv4（包括上面的规则）和 IPv6 的当前防火墙规则，以便在启动时由 netfilter-persistent 服务加载：

netfilter-persistent save
