GS016电动工具调速控制电路

news 2025/10/15 8:55:25

GS016电动工具调速控制电路

功耗小

抗干扰

7~24V


概述

GS016是一款直流有刷电机调速电路，输出端内置14V钳位结构，具有电源电压范围宽、功耗小、抗干扰能力强等特点。通过桥接内部电阻网络，可以改变PWM占空比输出，达到控制电机转速作用。

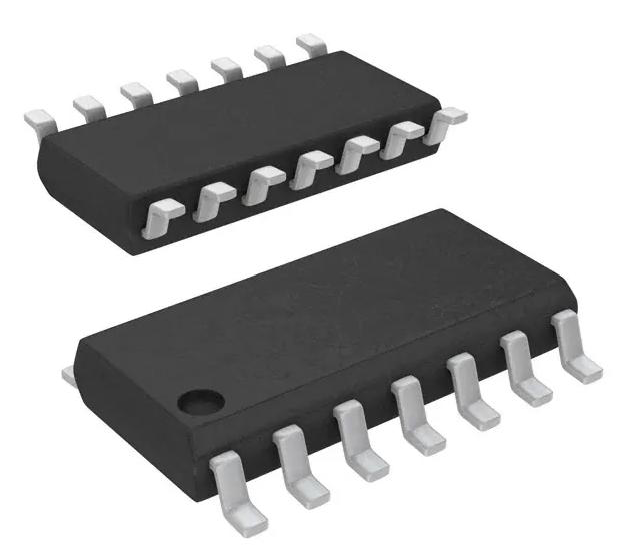

GS016采用SOP14的封装形式封装。

特点

l 电源电压范围宽(7V~24V)

l 静态功耗小

l 抗干扰能力强

l 输出幅值限压14V

l 占空比可调范围宽

应用

直流有刷风扇调速

电动工具调速

喷雾剂

暖风机

调光护眼灯

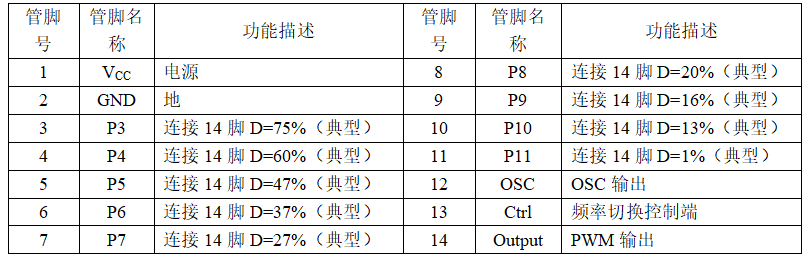

引脚信息

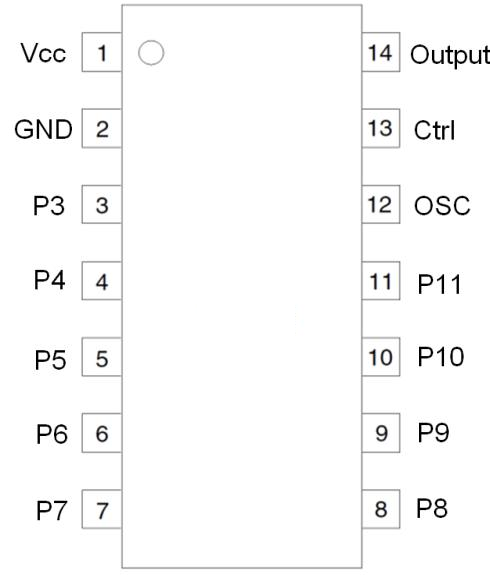

GS016(SOP14)

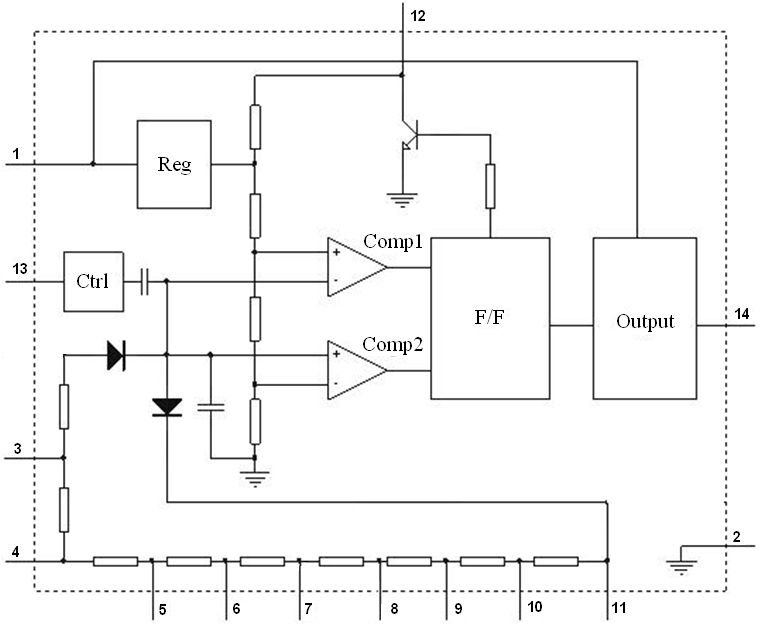

功能框图

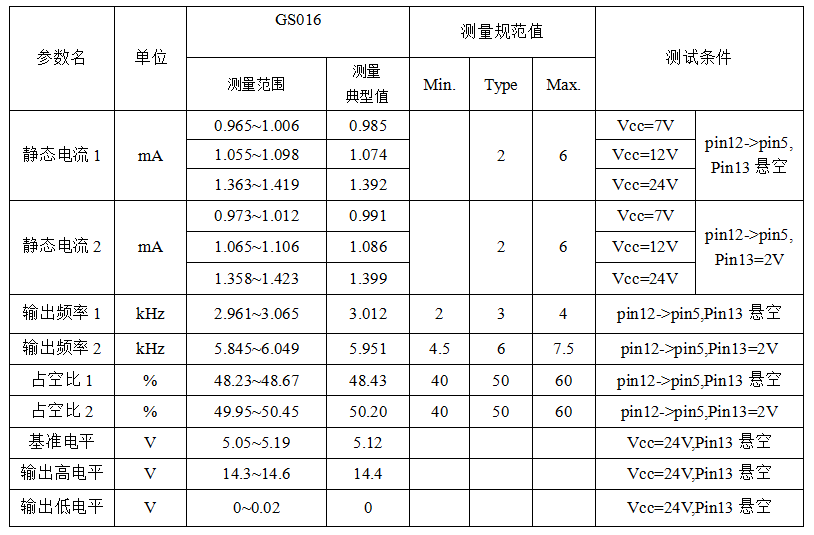

基本电参数测试

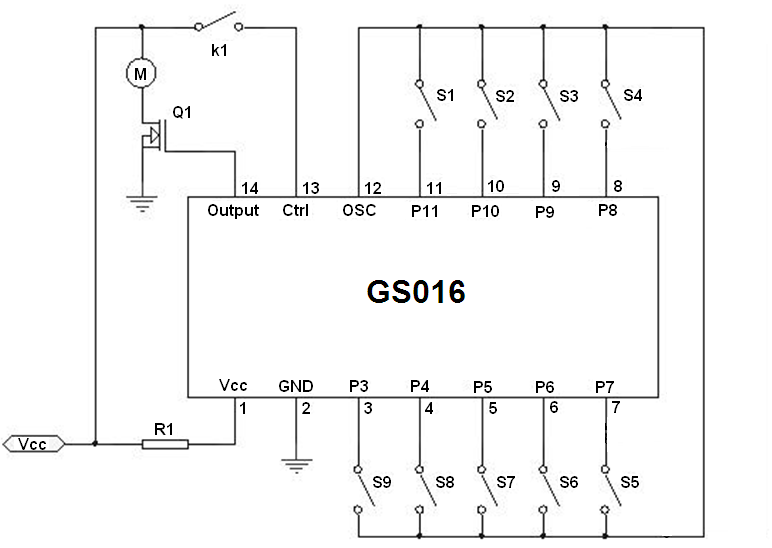

参考设计

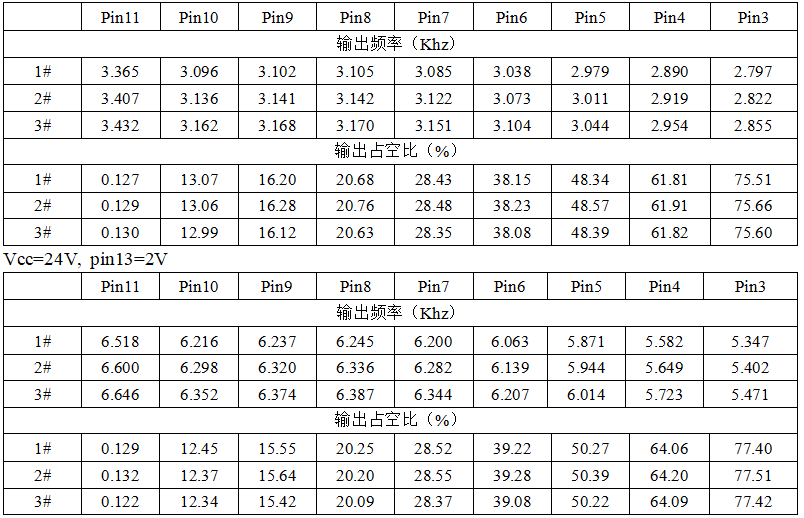

GS016中心点与各管脚组合输出频率及占空比

Vcc=24V, pin13悬空
