Tomcat核心组件全解析

news 2025/10/15 8:04:35

Apache Tomcat 是一个开源的 Java Servlet 容器和 Web 服务器，实现了 Java EE（现 Jakarta EE）中的 Servlet、JSP、WebSocket 等规范。其架构采用分层组件模型，各组件协同工作以处理 HTTP 请求并返回响应。

以下是 Tomcat 的核心组件及其详细作用，按层次从外到内、从高到低说明：

组件说明
Server服务器，Tomcat 运行的进程实例，一个 Server 中可以有多个 Service，但通常就一个
Service服务，用来组织 Engine 和 Connector 的对应关系，一个 Service 中只有一个 Engine
Connector连接器，负责客户端的 HTTP、HTTPS、AJP 等协议连接，一个 Connector 只属于某一个 Engine
Engine引擎，用来响应并处理用户请求。一个 Engine 上可以绑定多个 Connector
Host虚拟主机，可以实现多虚拟主机，例如使用不同的主机头区分
Context应用的上下文，配置特定 URL 路径映射和目录的映射关系：url => directory

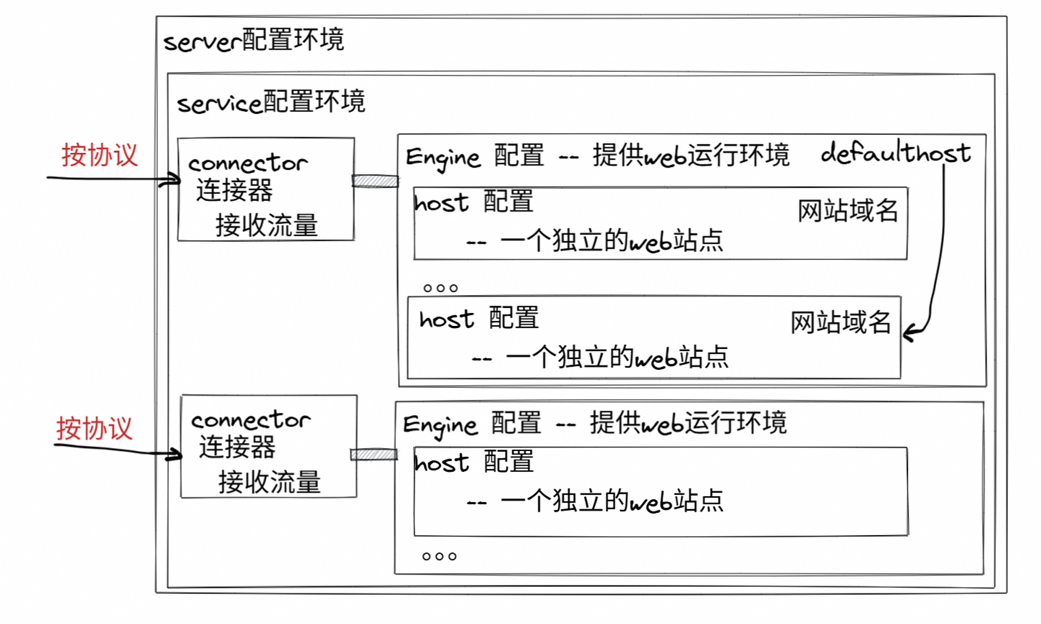

Tomcat 运行逻辑

Tomcat 运行逻辑结构表

层级组件功能说明
根节点ServerTomcat 的顶层容器，代表一个运行中的进程实例；一个 Server 可包含多个 Service，但通常只有一个。
第二层Service将 Connector 和 Engine 关联起来，实现请求接收与处理的绑定；一个 Service 包含一个 Engine 和多个 Connector。
第三层Connector连接器，负责接收客户端通过 HTTP、HTTPS、AJP 等协议发送的请求；每个 Connector 按协议独立运行，可配置不同端口或监听方式。
Engine引擎，负责处理请求的核心组件；一个 Engine 可绑定多个 Connector（如 HTTP + HTTPS），并管理多个 Host。
第四层Host虚拟主机，表示一个独立的 Web 站点，可通过域名区分；例如 www.example.com 和 blog.example.com 可配置为不同的 Host。
第五层Context应用上下文，对应一个 Web 应用（如 /app），用于配置 URL 到目录的映射（如 /app → /webapps/app）；每个 Host 可包含多个 Context。



补充说明（基于图示）

  • 按协议划分 Connector：
    图中显示两个 Connector 分别接收不同协议（如 HTTP/HTTPS），它们属于同一个 Service 或不同 Service，实现多协议共存。

  • defaultHost：
    当请求的域名未匹配任何 Host 时，会使用默认的 defaultHost 进行处理，通常指向默认站点。

  • 多 Engine 支持：
    若配置多个 Engine（即多个 Service），则可支持多个独立的 Web 运行环境，适合隔离不同业务场景。

1. Server（服务器）

  • 作用：代表整个 Tomcat 实例，是 Tomcat 的顶级容器。
  • 特点：
    • 一个 JVM 中只能有一个 Server。
    • 负责启动和停止整个 Tomcat 服务。
    • 包含一个或多个 Service 组件。
  • 配置文件位置：server.xml 的根元素 <Server>。

 类比：整个 Tomcat 应用程序本身。

 2. Service（服务）

  • 作用：将 Connector（连接器） 和 Container（容器） 绑定在一起，形成一个完整的服务单元。
  • 组成：
    • 1 个 Container（即 Engine）
    • 1 个或多个 Connector
  • 特点：
    • 一个 Server 可包含多个 Service（但通常只用一个）。
    • 每个 Service 独立处理请求，互不影响。
  • 配置示例：
    <Service name="Catalina"><Connector port="8080" protocol="HTTP/1.1" /><Engine name="Catalina" defaultHost="localhost">...</Engine>
</Service>

 类比：一个“服务组”，把监听端口（Connector）和处理逻辑（Engine）打包。

 3. Connector（连接器）

  • 作用：负责接收客户端请求（如 HTTP、AJP），并将请求交给 Container 处理；同时将响应返回给客户端。
  • 关键功能：
    • 监听指定端口（如 8080）
    • 解析 HTTP 协议
    • 支持多种协议：HTTP/1.1、HTTP/2、AJP（用于与 Apache/Nginx 集成）
    • 支持 SSL/TLS（HTTPS）
    • 管理线程池、连接超时、缓冲区等
  • 常见类型：
    • HTTP/1.1 Connector：处理标准 HTTP 请求
    • AJP Connector：用于与反向代理（如 Apache HTTPD）通信
  • 配置示例：
    <Connector port="8080" protocol="HTTP/1.1"connectionTimeout="20000"redirectPort="8443" />

✅ 类比：Tomcat 的“耳朵和嘴巴”——听请求，说响应。

 4. Engine（引擎）

  • 作用：是 Container（容器） 的顶层，代表整个请求处理引擎。
  • 职责：
    • 接收来自 Connector 的请求
    • 根据请求的 Host（域名） 将请求路由到对应的 Host 组件
    • 通常一个 Engine 对应一个 Service
  • 关键属性：
    • name：引擎名称（需与 Service 中引用一致）
    • defaultHost：当请求的 Host 未匹配任何 <Host> 时，使用默认 Host
  • 配置示例：
    <Engine name="Catalina" defaultHost="localhost"><Host name="localhost" appBase="webapps" /><Host name="example.com" appBase="webapps-example" />
</Engine>

 类比：请求的“总调度中心”，根据域名分发任务。

 5. Host（虚拟主机）

  • 作用：代表一个 虚拟主机（Virtual Host），即一个域名（如 localhost、www.example.com）。
  • 职责：
    • 接收来自 Engine 的、目标为该域名的请求
    • 根据 URL 路径（如 /myapp）将请求路由到对应的 Context
    • 管理该主机下的所有 Web 应用（Context）
  • 关键属性：
    • name：主机名（必须与 DNS 或 hosts 文件匹配）
    • appBase：该主机下 Web 应用的根目录（如 webapps）
    • autoDeploy：是否自动部署新应用
  • 配置示例：
    <Host name="localhost" appBase="webapps"unpackWARs="true" autoDeploy="true">
</Host>

 类比：一栋“办公楼”，每个租户（Web 应用）有自己的楼层（Context）。

 6. Context（上下文 / Web 应用）

  • 作用：代表一个 具体的 Web 应用程序（即一个 WAR 包或目录）。
  • 职责：
    • 加载该应用的 web.xml 配置
    • 管理 Servlet、Filter、Listener 的生命周期
    • 提供应用级别的资源（如 JNDI、数据库连接池）
    • 处理具体的 URL 路径（如 /myapp/someServlet）
  • 关键属性：
    • path：访问路径（如 /myapp），通常由 WAR 文件名或目录名自动推导
    • docBase：应用的实际物理路径（可选）
    • reloadable：开发时是否自动重载 class 文件
  • 配置方式：
    • 自动部署：将 WAR 放入 appBase 目录（如 webapps/myapp.war → 路径为 /myapp）
    • 手动配置：在 conf/Catalina/localhost/myapp.xml 中定义
      <Context docBase="/opt/myapps/myapp" reloadable="true" />

 类比：办公楼里的“一个公司”，有自己的员工（Servlet）和规则（web.xml）。

 请求处理流程（完整链路）

  1. 客户端发送 HTTP 请求到 http://localhost:8080/myapp/hello
  2. Connector 监听到 8080 端口，接收请求
  3. Engine 接收请求，根据 Host: localhost 路由到对应 Host
  4. Host 根据路径 /myapp 找到对应的 Context
  5. Context 根据 /hello 匹配到 Servlet（由 Wrapper 封装）
  6. 调用 Servlet.service() 方法处理请求
  7. 响应沿原路返回给客户端

 补充：Wrapper（Servlet 包装器）

  • 虽然不是 server.xml 中的显式配置项，但它是 Tomcat 内部组件。
  • 作用：封装一个具体的 Servlet 实例，管理其生命周期（init/destroy）。
  • 属于 Context 的子组件。

 组件层级关系总结

组件对应配置元素作用范围数量关系
Server<Server>整个 Tomcat 实例1 个
Service<Service>服务单元1~N 个（通常 1 个）
Connector<Connector>网络协议处理1~N 个（HTTP + AJP）
Engine<Engine>请求引擎1 个 / Service
Host<Host>虚拟主机（域名）1~N 个 / Engine
Context<Context>Web 应用1~N 个 / Host
Wrapper（内部）单个 Servlet1~N 个 / Context

 实际应用建议

  • 多域名部署：配置多个 <Host>，实现 site1.com 和 site2.com 指向不同应用。
  • 性能调优：调整 Connector 的 maxThreads、acceptCount 等参数。
  • 安全隔离：不同 Host 可使用不同 appBase，实现应用隔离。
  • 开发便利：设置 Context reloadable="true" 实现热加载。

通过理解这些核心组件及其协作机制，你可以更高效地配置、部署和调优 Tomcat 应用服务器。
