ECU抽象-I/O硬件抽象

news 来源：原创 2025/5/30 6:50:08

1. I/O 硬件抽象的定义和功能

I/O 硬件抽象（I/O Hardware Abstraction）是 AUTOSAR 架构中 ECU 抽象层（ECU Abstraction Layer）的一部分，其主要目的是将底层硬件相关的 I/O 操作进行抽象化和统一管理，从而为上层应用提供与硬件无关的访问方式。这一模块对底层硬件的电学特性和具体实现进行屏蔽，使得上层应用能够以逻辑信号的形式访问 I/O 设备，而无需关心其具体物理特性。

2. I/O 硬件抽象的主要功能和特点

硬件抽象：
- I/O 硬件抽象模块将底层的 I/O 驱动进行了标准化处理，通过统一的接口向上层提供抽象化的信号访问。应用层所访问的不是信号的电学特性（如电压、电流），而是信号所代表的抽象含义，例如开关状态、传感器测量值或执行器命令。
支持多种底层驱动：
- I/O 硬件抽象层覆盖了多种类型的底层硬件驱动，包括：
  - DIO 驱动（数字输入输出驱动）：用于数字信号的输入和输出。
  - ADC 驱动（模数转换驱动）：用于采集模拟信号并将其转换为数字信号。
  - SPI 硬件驱动：用于与外部设备通过 SPI 总线进行通信。
  - 外部驱动：针对与外部器件（如扩展 I/O 芯片或特定传感器/执行器）相关的驱动。
抽象信号接口（I/O Signal Interface）：
- 在 I/O 硬件抽象层中，I/O Signal Interface 是一个关键组件。它将底层 I/O 设备的信号抽象为逻辑信号变量，向上层应用提供与硬件无关的访问接口。例如，上层应用可以通过逻辑信号变量来直接访问开关的开/关状态或传感器的测量值，而无需关心这些信号在硬件层的具体实现方式。

3. I/O 硬件抽象的结构

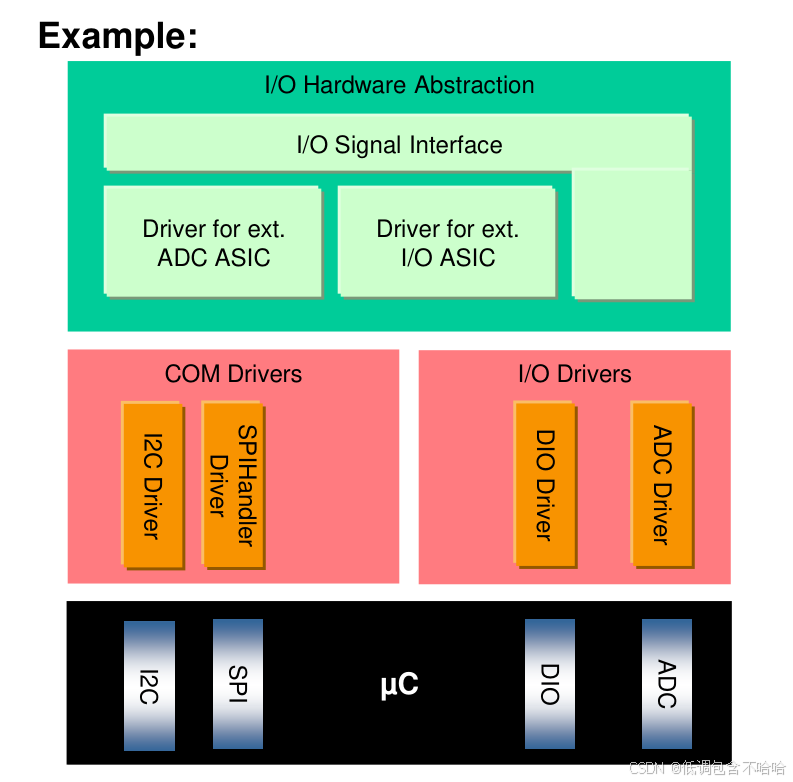

在 AUTOSAR CP 架构中，I/O 硬件抽象的位置如图 3.37 所示，其内部结构如下：

I/O 硬件抽象层：
- 信号抽象：将底层硬件信号抽象为逻辑信号变量。
- 信号管理：对信号的输入、输出以及状态变化进行统一管理。
底层驱动：
- I/O 硬件抽象层的下层依赖于 MCAL（Microcontroller Abstraction Layer）的多种驱动模块，包括：
  - DIO 驱动：负责数字输入/输出的基本操作，如读取数字输入信号的状态或设置数字输出信号的电平。
  - ADC 驱动：负责采集模拟信号（如电压信号）并将其转换为数字信号，供上层应用使用。
  - SPI 硬件驱动：用于访问通过 SPI 总线连接的外部设备，例如扩展 I/O 芯片或复杂的传感器模块。
外部驱动支持：
- I/O 硬件抽象层中还包括一些针对特定外部设备的驱动程序。这些驱动由于与具体的外部芯片相关，无法直接归类到 MCAL 中，因此被归入 ECU 抽象层。例如，某些专用传感器或扩展模块的驱动程序可能需要通过 I/O 硬件抽象层来实现访问。.
