火灾报警系统中消防模块有多种，工程量计算可以一键选定，精确测算。图形识别功能高效准确，轻松达成消防模块工程量的计算！

一、基础知识

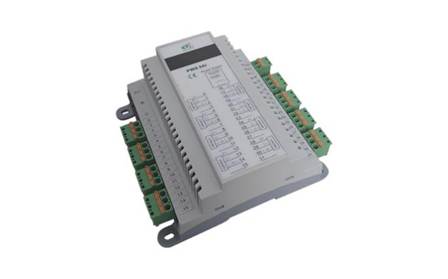

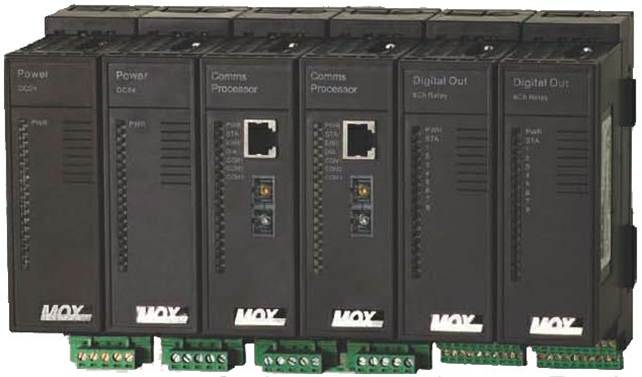

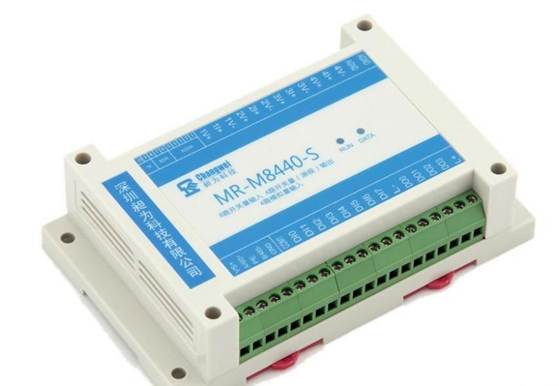

火灾报警系统中消防模块大致可以分为输入模块，输出模块，输入输出模块，隔离模块，中继模块，切换模块，多线控制模块。

1.输入模块

定义：用于接收信号输入将输入的设备作为火灾报警系统的一部分，有些生产厂家称之为中继模块，根据输入信号的不同输入模块又可分为开关量输入和模拟量输入两种。

（1）开关量输入：

接收一个无源触点信号，通过该信号的输入接入到系统中，一般的输入模块可以用于接收水流指示器、压力开关、信号阀等设备的报警信号与反馈信号。

由于消防系统中各个厂家设备的通信协议有区别，所以不同厂家的设备要简单的联网可以通过这种方式进行连接。目前市场上的输入模块有只可以接收常开信号输入的，有经过参数设定可以接收常开或者常闭信号输入的，还有双输入模块甚至是多输入模块等。

（2）模拟量输入：

一般用于接收电流量或者电压量信号，一般厂家的非编码探测器报警时输出的就是电流量信号用于接本厂家的编址接口模块，输入到系统中。

输入模块(监视模块)主要用来监视接收消火栓按钮、手动报警按钮、水流指示器、压力开关、继电器接点、信号阀等开关量报警信号，再通过总线送入报警控制器，由报警控制器发出声光报警信号、指示具体报警地址，即按监控和报警两种状态，显示在报警控制器上。与此同时，报警控制器还可发出有关联动控制指令，控制某些消防设备投入运行。

2.输出模块

定义：该类模块用于控制某些设备的启停或切换，一般不接收信号输入，多用于控制无信号反馈的设备。比如广播、声光警报器、警铃等设备。

3.输入输出模块

该类模块在有的场合也称为控制模块。输入输出模块在有控制要求时可以输出信号，或者提供一个开关量信号，使被控设备动作；同时可以接收设备的反馈信号，以向主机报告，是火灾报警联动系统中重要的组成部分。

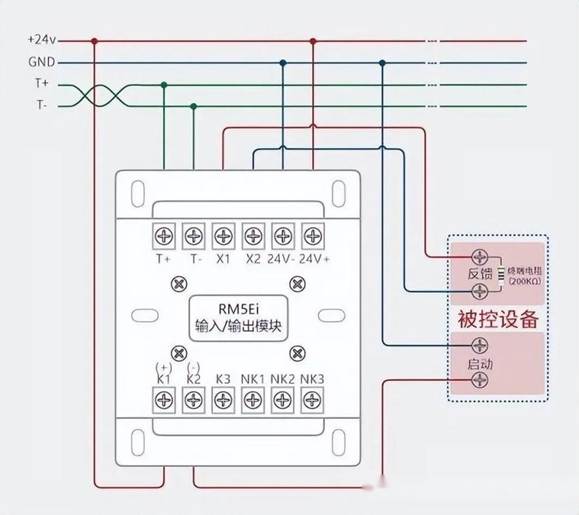

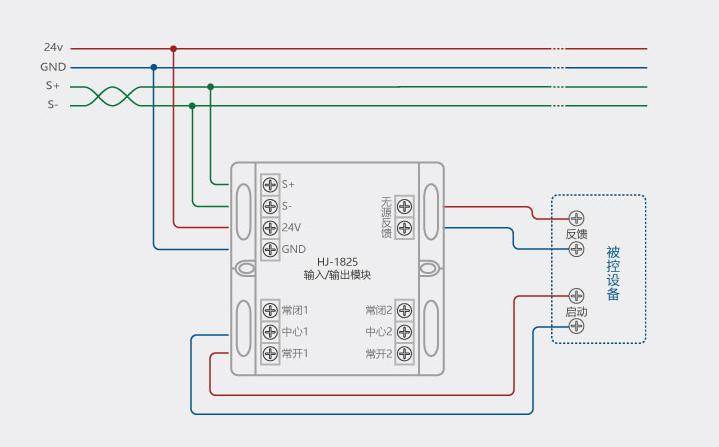

输入/输出模块将火灾报警控制器的指令转换成对外部受控设备的控制信号，该信号可为有源的DC24V直流电压，信号或无源的触点联动信号。当外部受控设备动作后，再将受控设备的动作信号(一般为开关量信号)经监视/控制模块转换成报警控制器能识别的二进制数字信号，通过回路总线传输给报警控制器，从而实现对现场受控设备是否动作的确认，在工程中常用于联动控制防火卷帘门、防火门、消防电梯、排烟阀、排烟风机、防火阀、正压风机和非编址的声光报警器、警铃等消防设备，同时接收受控消防设备动作的反馈信号，还可监控断线故障。同样，在报警控制器上也可进行声光报警，显示联动设备的动作状态。

（1）有源输出模块。有源输出模块的输出端子有24V电压，模块动作后有电流输出。有源输出控制模块分为脉冲型和持续供电型。

脉冲型模块。能够多次输出冲击电流，适用于风阀、强切等，如果冲击不开设备将无法动作。

持续供电型模块。动作后一直输出24V给被控设备，适用于总线设备控制，如防排烟风机、消防泵、喷淋泵、消防电源强启等。

（2）无源输出控制模块。无源输出控制模块只是输出开关量信号，一般适用于卷帘门、电梯迫降。

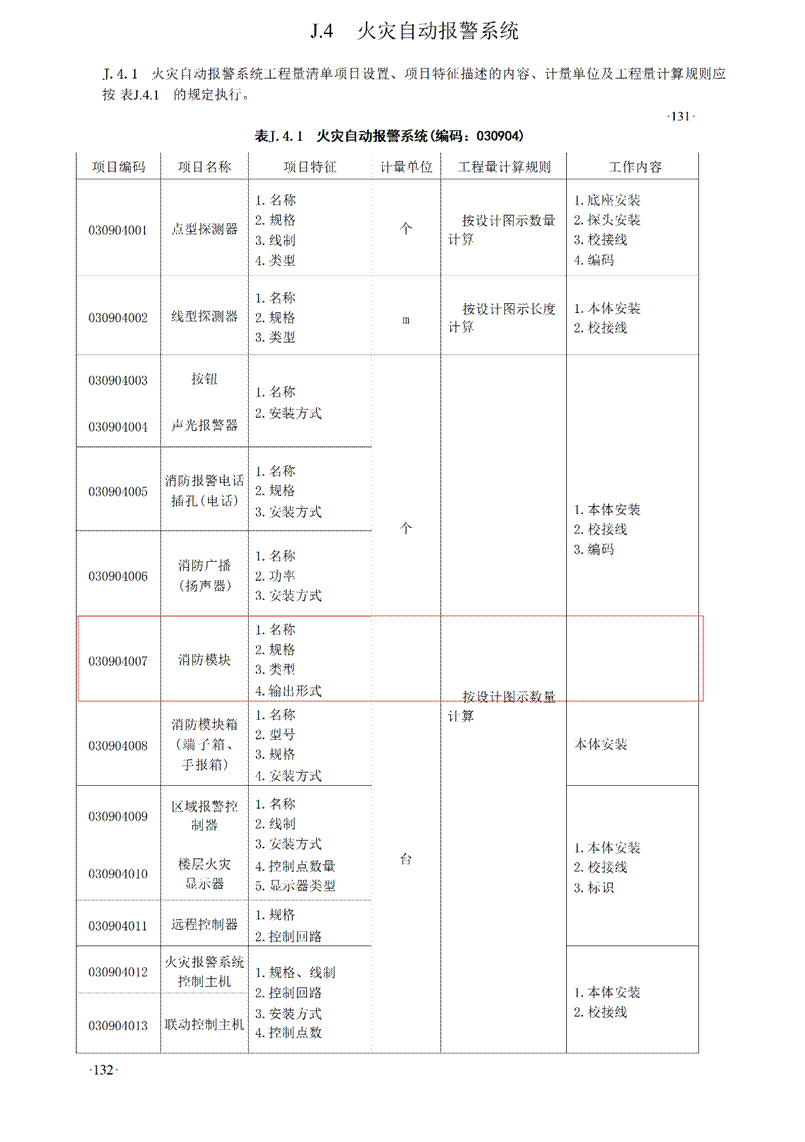

二、清单计量规则

三、案例分析

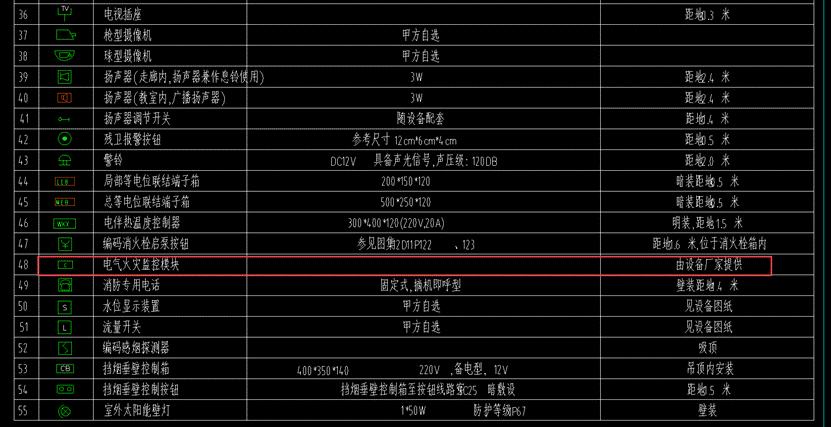

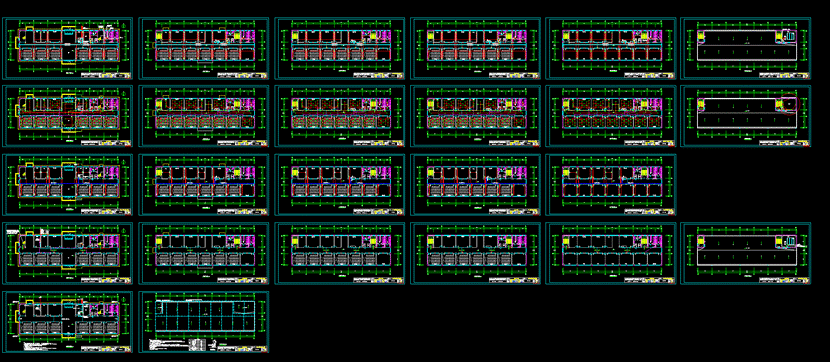

1. 以电气火灾监控模块为例，观察设备材料表和电气平面图。

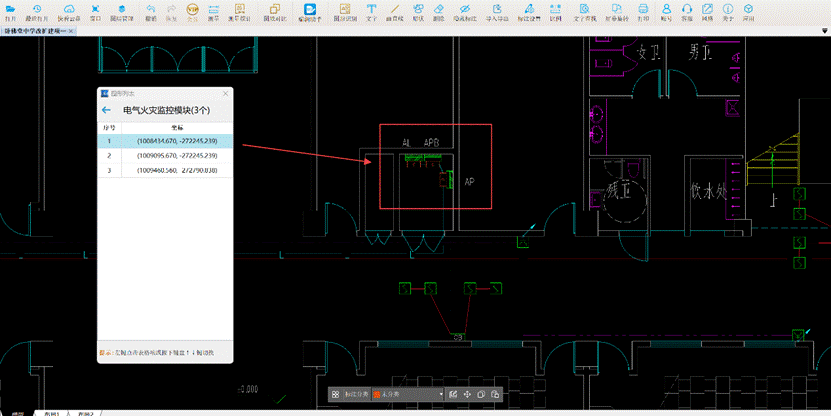

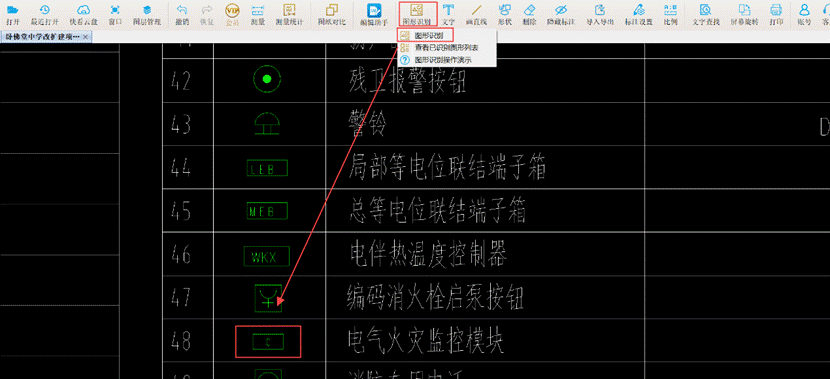

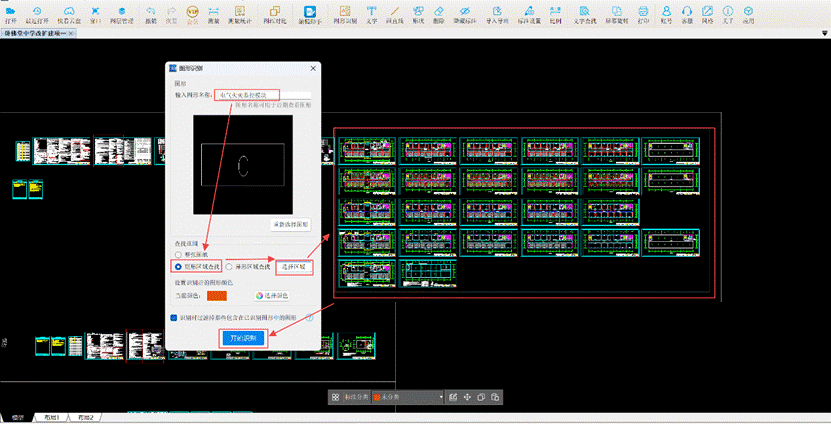

2.在CAD快速看图中，点击【图形识别】功能，选框图例后，在任意位置右键确认选择。确认图例无误后，输入图形名称，以便后续查阅。将查找范围设置为矩形区域查找，框选全部电气平面图并开始识别。这样即可迅速定位电气火灾监控模块的位置，并统计其数量为3个。

火灾报警系统中消防模块工程量计算，可以用CAD快速看图的【图形识别】快速图例匹配和统计能力，成为电气工程量计量的有力助手。特别适用于消火模块、探测器、按钮等高重复性设备的统计工作，能够显著提高消防模块的工作效率。
