Rokid YodaOS-Master 空间渲染技术深度解析：双目立体显示与光照模拟的实现逻辑

引言：为什么说空间渲染是 AR 体验的 “灵魂”？

聊到 AR（增强现实），“空间渲染” 绝对是个绕不开的话题。你可以把它想象成一座连接“虚拟数字世界”和“真实物理世界”的桥梁。它到底干了啥？说白了，它决定了你放进现实里的虚拟东西，到底能不能“以假乱真”。

比方说：你放一个虚拟台灯在桌上，它的影子和周围环境搭不搭？你戴着眼镜，左右眼看到的画面能不能合成一个有立体感的东西？你走快了，那个虚拟物体会不会像个“幽灵”一样飘来飘去？这些都得靠空间渲染来搞定。

Rokid 新一代的空间计算系统 YodaOS-Master，在空间渲染这块儿，主打的就是“沉浸”和“自然”。它的看家本领有两个：双目立体显示（解决“3D 视觉感”）和 光照模拟（解决“真实融入感”）。这篇文章，咱们就从技术原理、SDK 实战，再到避坑指南，三个角度把这事儿聊透。我会结合 Rokid 官方文档和社区里的常见问题，带你不仅知道怎么做，还明白为啥要这么做。

一、YodaOS-Master 空间渲染技术架构，先看个全景

动手之前，咱们先通过一张架构图，搞明白 YodaOS-Master 的渲染逻辑是怎么一回事。你可以把它看成一个“分工明确”的团队，从应用到硬件，每一层都干好自己的活儿，大家紧密配合，这样渲染效果才能又稳又快。

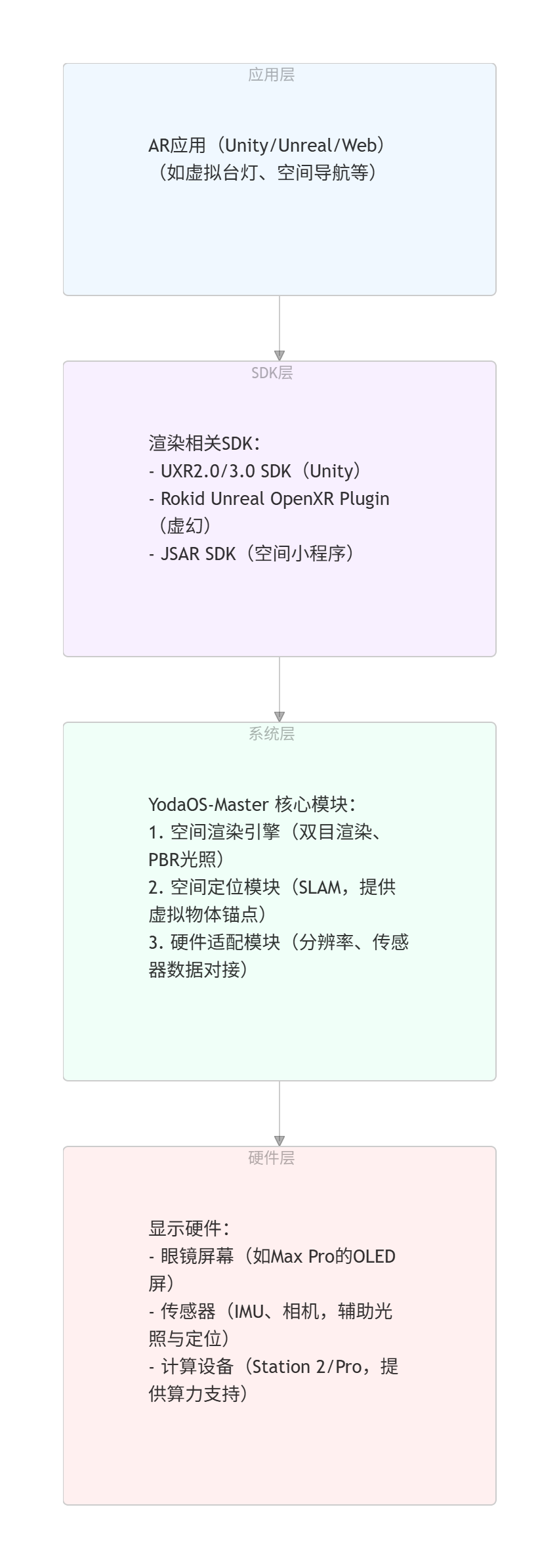

YodaOS-Master 空间渲染架构图（分层结构）

你看这张图就明白了：所有渲染效果的实现，说白了，都是“SDK 层喊话系统层，系统层调用硬件资源”这么个逻辑。举个例子，咱们想实现双目显示，就得通过 UXR SDK 去调用系统层的“双目渲染引擎”，然后这个引擎再去跟 Max Pro 眼镜的屏幕“对个话”，搞定分辨率适配。

二、双目立体显示：让虚拟物体 “立起来”

AR 的 3D 感觉，全靠双目立体显示来撑场面。这玩意儿其实就是在模仿咱们人眼的“左右眼视差”——左眼和右眼看到的画面不是一模一样的，有点小差别，大脑就把这两个画面一合成，嘿，一个有深度的 3D 图像就出来了。

2.1 原理：人眼视差与 YodaOS 的双目渲染逻辑

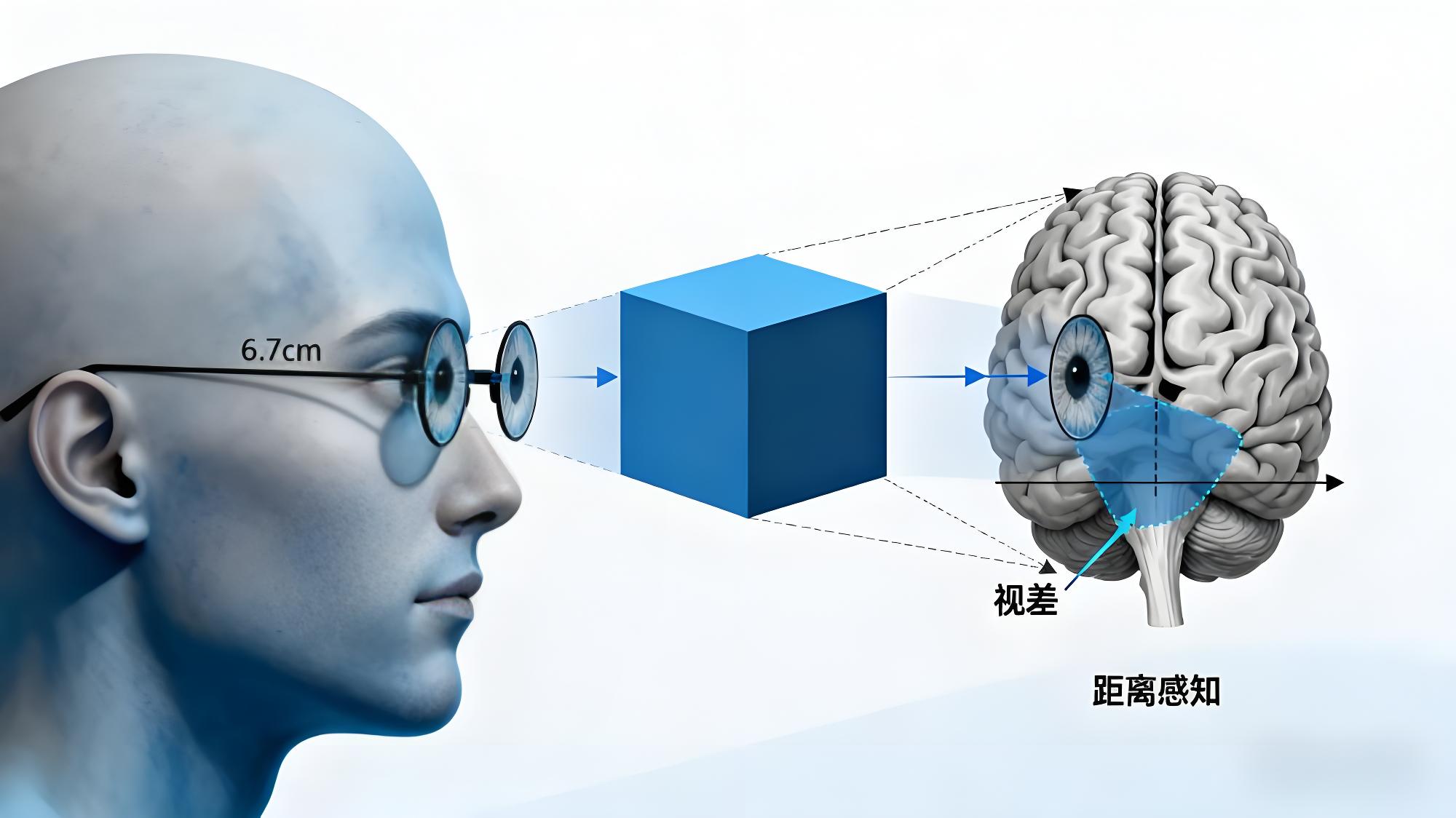

为啥我们能看到立体的世界？就是因为咱们的左眼和右眼之间有大概 6-7 厘米的距离（也就是瞳距），看东西的角度总会有点不一样，这就形成了“视差”。大脑就靠着这点视差，算出了东西的远近。

YodaOS-Master 的双目渲染，就是把人眼这个工作原理“复刻”了一遍，主要分三步走（可以对照下面的图看）：

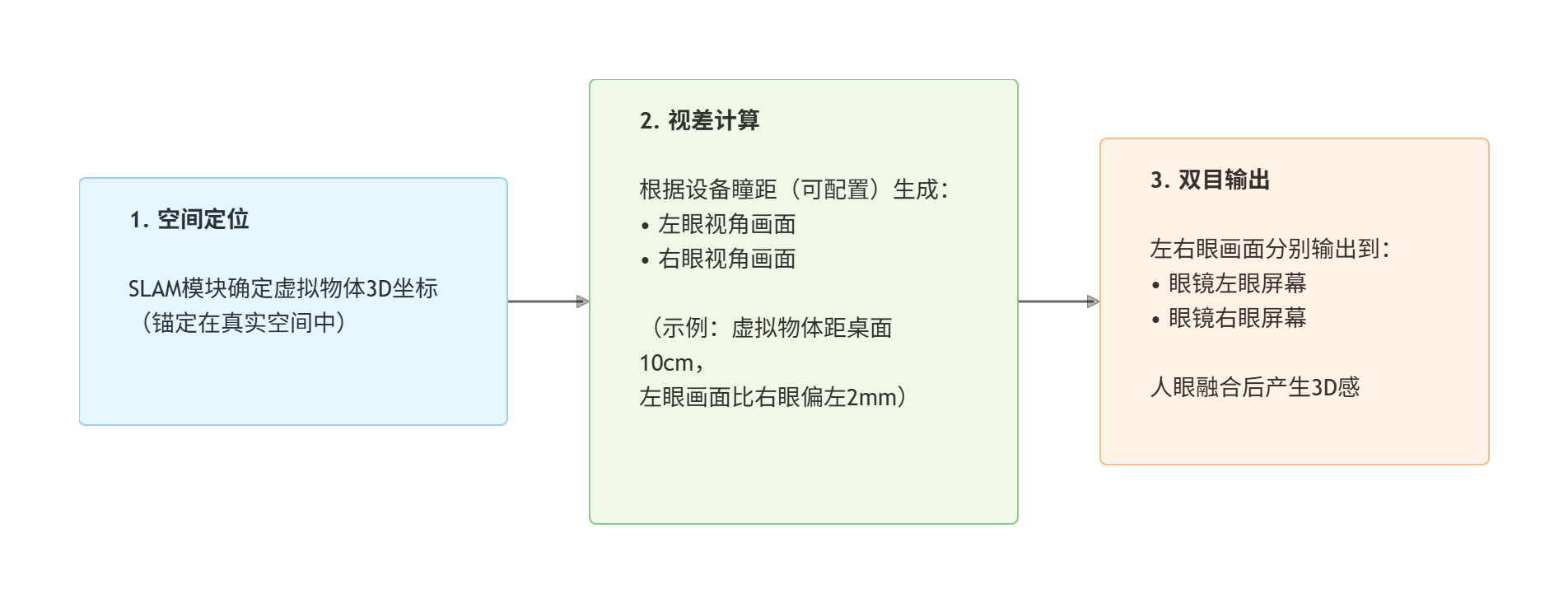

图 2：双目立体显示流程图

2.2 硬件适配：不同设备的分辨率与显示差异

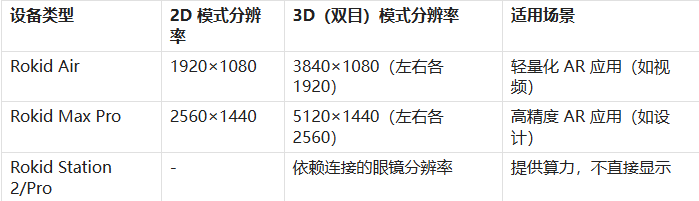

要让双目渲染在不同设备上都好使，就得先搞定屏幕参数的适配问题。下面是几种常见设备的参数差异：

划个重点：3D 模式下的分辨率，其实是“左眼分辨率 + 右眼分辨率”。比如 Air 眼镜的 3D 模式是 3840×1080，意思就是给左眼和右眼各一个 1920×1080 的画面。所以开发的时候，UI 适配一定要注意，不然画面可能就被切掉一块。

2.3 SDK 实战：在 Unity 中实现双目立体显示

下面，咱们就拿 UXR2.0 SDK（Rokid 官方推荐在 AR Studio 里用的，FAQ Q15 里有提）开刀，分成“环境配置→代码实现→避坑指南”三步，一步步教你怎么在 Unity 里把双目渲染给做出来。

步骤 1：环境准备（核心依赖）

• 开发工具：Unity 2020/2021/2022 LTS（这些是 UXR2.0 支持的版本，文档里有写）

• SDK 版本：UXR2.0 SDK（用 Unity 的 UPM 导入就行，FAQ Q22 有教）

• 测试设备：Station Pro + Max Pro 眼镜（这套组合拳才支持双目渲染）

步骤 2：关键配置（解决 “左右眼分裂” 问题）

很多新手一上来就踩坑：打包后发现画面在左右眼里是“分裂”的（FAQ Q12 里的老问题了）。这十有八九是 XR 插件没配对，正确的姿势是这样的：

1. 打开 Unity → Window → Package Manager，先把 “UXR2.0 SDK” 导进来；

2. 进入 Edit → Project Settings → XR Plug-in Management：

   • 一定勾选 “Rokid Cardboard XR Plugin”（千万别选错了，得用 Rokid 自家的插件）；

   • 确认 “Rendering Mode” 设置成 “Multi Pass”（多通道渲染，这样左右眼才能分开画）；

3. 在场景里，把 SDK 自带的 “RKCameraRig” 预制体拖进去（它里面已经帮你把左右眼相机准备好了）。

步骤 3：代码实现：利用 SLAM 实现空间锚定

双目渲染的相机控制（如瞳距、投影矩阵等）完全由 Rokid UXR SDK 根据设备硬件自动处理，开发者无需也禁止手动干预左右相机，否则会破坏 SDK 的正常渲染流程。

我们代码实现的核心任务，是利用 SLAM 技术将虚拟物体精准地“锚定”在真实空间中。这样，即使用户走动，物体也能保持稳定，仿佛真实存在一般。

using UnityEngine;using Rokid.UXR; // 别忘了引用 UXR SDK 的命名空间// 脚本文件名建议修改为更能反映其功能的名称，例如 SpatialObjectPlacer.cspublic class StereoRenderController : MonoBehaviour {[Tooltip("你要显示的虚拟物体（比如台灯模型）")][SerializeField] private Transform _virtualObject;void Start(){// 双目渲染的相机控制由Rokid UXR SDK自动完成，开发者无需手动编写代码。// 我们要做的，是使用SLAM来保证虚拟物体的空间位置稳定// 1. 确保 SLAM 服务已启动。在 UXR SDK 中，这通常是自动完成的。//    下面的调用是一个简化的示例，实际开发中建议检查SLAM的初始化状态。SLAMManager.Instance.InitSLAM();// 2. 获取一个由 SLAM 识别并创建的空间锚点（例如桌面）。Transform desktopAnchor = SLAMManager.Instance.GetDesktopAnchor();if (desktopAnchor != null && _virtualObject != null){// 3. 将虚拟物体“钉”在 SLAM 锚点上，使其父节点为该锚点。//    这样，虚拟物体的位置就会跟随锚点更新，实现空间锁定，避免漂移。_virtualObject.parent = desktopAnchor;_virtualObject.localPosition = Vector3.zero; // 可选：将物体置于锚点中心，确保相对位置正确}else{Debug.LogWarning("未能找到桌面锚点，物体可能无法正确定位。");}}}

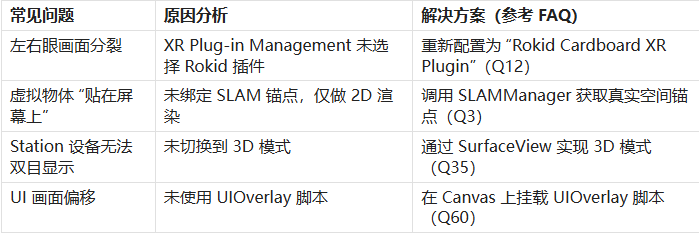

步骤 4：避坑指南（高频问题解决方案）

三、光照模拟：让虚拟物体 “融入” 真实环境

如果说双目显示解决了“3D 感”，那光照模拟解决的就是“真实感”。啥意思呢？比如，外面是个阴天，那你放的虚拟台灯影子就应该淡一点；屋里左边的灯开着，那你虚拟物体右边就该有个影子。

YodaOS-Master 是怎么做到的呢？关键就在于“基于物理的渲染（PBR）”和“环境光感知”这两招的组合拳，让虚拟物体的光影能跟着真实环境走。

3.1 原理：PBR 渲染与环境光感知的协同

（1）基于物理的渲染（PBR）：还原真实材质

PBR（Physically Based Rendering）可以说是 YodaOS-Master 光照模拟的“地基”。它模拟的是真实世界里，光和物体是怎么“互动”的，比如：

• 金属材质会反射周围的环境，而塑料只会反射光本身；

• 光打到物体表面，会分成“漫反射”（让东西有颜色）和“镜面反射”（亮晶晶的高光）。

好消息是，YodaOS-Master 的 SDK 已经把 PBR 材质模板给你准备好了（比如 “Rokid PBR Material”），你不用从头写物理逻辑，调调“金属度”、“粗糙度”这些参数就行。

（2）环境光感知：让虚拟光照 “随现实变化”

YodaOS-Master 会用眼镜上的环境光传感器（比如 Max Pro 前面的那个），去“感受”真实环境的光有多亮、色调是冷是暖，然后把这些信息“告诉”虚拟光源。它的工作流程大概是这样（看下图）：

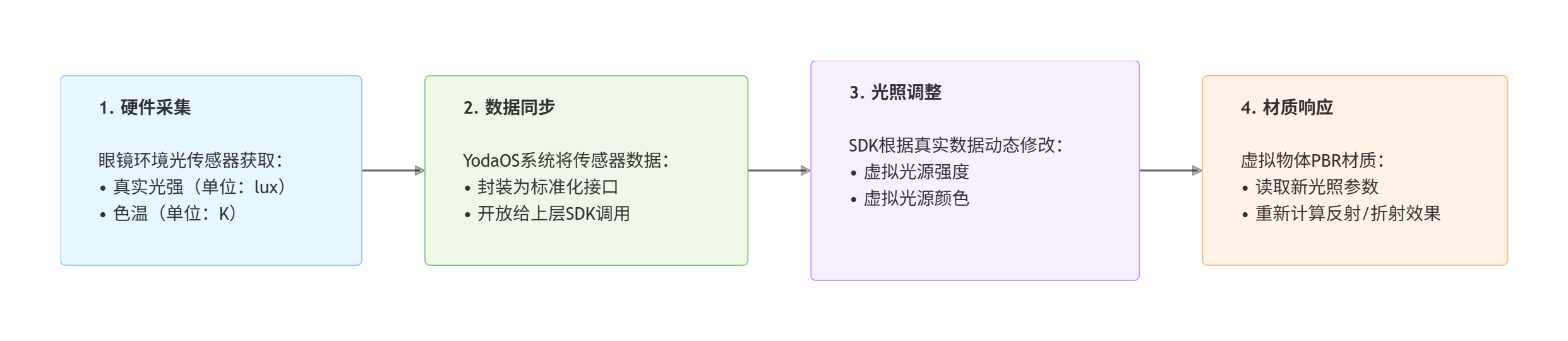

图 3：光照模拟流程图

3.2 SDK 实战：Unity 中实现 “光影联动”

理论说完了，继续实战。还是用 UXR2.0 SDK，这次配上 Unity 的 URP 渲染管线，咱们来做一个能“看天吃饭”的虚拟台灯。

步骤 1：URP 管线配置（这一步必须先做）

1. 打开 Unity → Window → Rendering → Render Pipeline Converter；

2. 选择 “Universal Render Pipeline”，直接点 “Convert”（转换器会自动帮你把材质适配好）；

3. 在 Project Settings → Quality 里，把 “Render Pipeline Asset” 设置成 “URP-High Quality”（这样 PBR 的效果才能拉满）。

步骤 2：代码实现：环境光驱动的光照调整

这里的思路是，用 UXR SDK 提供的 EnvironmentLightManager 接口拿到真实环境的光照数据，然后拿这个数据去动态调整我们虚拟台灯的光。

using UnityEngine;using Rokid.UXR;public class LightSyncController : MonoBehaviour{[SerializeField] private Light _virtualLampLight; // 你的虚拟台灯光源（一般是点光源）[SerializeField] private Material _lampPBRMaterial; // 台灯用的 PBR 材质private EnvironmentLightManager _lightManager;private float _baseLightIntensity = 5f; // 先给台灯一个基础亮度void Start(){// 初始化环境光管理器_lightManager = EnvironmentLightManager.Instance;if (!_lightManager.IsSensorAvailable()){Debug.LogWarning("这台设备不支持环境光传感器，只能用默认光照了");return;}// 每隔 0.5 秒更新一次光照，没必要太频繁，省点性能InvokeRepeating("SyncRealLightToVirtual", 0, 0.5f);}/// <summary>/// 把真实环境光同步到虚拟台灯上/// </summary>void SyncRealLightToVirtual(){// 1. 获取真实环境数据（光强单位是 lux，色温单位是 K）float realLightIntensity = _lightManager.GetLightIntensity(); // 真实光强float realColorTemperature = _lightManager.GetColorTemperature(); // 真实色温// 2. 调整虚拟光源的强度：我们做个“补光”效果，真实环境越暗，台灯就越亮float virtualIntensity = _baseLightIntensity * (10000 / (realLightIntensity + 1000));_virtualLampLight.intensity = Mathf.Clamp(virtualIntensity, 2f, 10f); // 给亮度加个上下限// 3. 调整虚拟光源的颜色：让它跟真实色温匹配（色温低偏黄，色温高偏蓝）_virtualLampLight.color = ColorTemperatureToRGB(realColorTemperature);// 4. 调整 PBR 材质的反射效果：真实光越强，材质反射应该越明显_lampPBRMaterial.SetFloat("_Metallic", Mathf.Lerp(0.3f, 0.8f, realLightIntensity / 10000));}/// <summary>/// 把色温值（开尔文）转换成 RGB 颜色（一个很实用的小工具函数）/// </summary>Color ColorTemperatureToRGB(float kelvin){kelvin = Mathf.Clamp(kelvin, 2700f, 6500f);float x = kelvin / 1000f;float red, green, blue;if (x <= 0.664f){red = 1f;green = x - 0.055f / (0.61f - 0.055f);blue = 0f;}else if (x <= 1.129f){red = 1.129f - x / (1.129f - 0.664f);green = 1f;blue = x - 0.664f / (1.129f - 0.664f);}else{red = 0f;green = 2.185f - x / (2.185f - 1.129f);blue = 1f;}return new Color(red, green, blue);}}

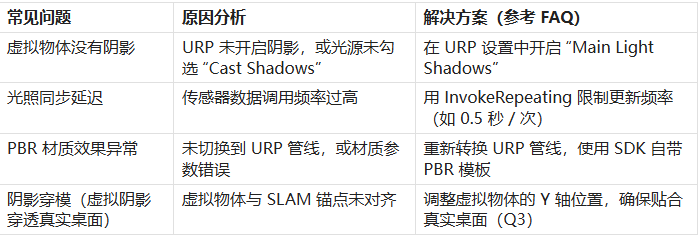

步骤 3：避坑指南（光照模拟高频问题）

四、实战案例：打造 “光影联动” 的 AR 虚拟台灯

学了这么多，是时候把“双目立体显示”和“光照模拟”这两大招合在一起，搞个完整的 AR 应用了。我们就来做一个虚拟台灯，让它实现下面这几个效果：

1. 双目 3D 显示：台灯像是真的“立”在桌子上，有深度感；

2. 光影联动：天黑了，台灯会自动变亮；环境光变暖了，台灯光也跟着变黄；

3. 稳定无漂移：台灯就“钉”在桌面上，不管你怎么晃脑袋，它都不会乱跑。

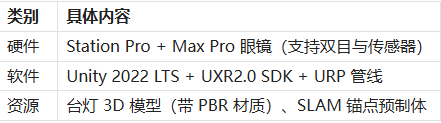

4.1 环境准备

4.2 核心步骤（代码直接用前面的就行）

1. 场景搭建：

   • 先把 “RKCameraRig”（双目相机）、“SLAMAnchor”（SLAM 锚点）和你的 “VirtualLamp”（台灯模型）拖进场景；

   • 在台灯模型底下，给它加个 “Point Light” 作为虚拟光源，然后把我们前面写的 LightSyncController 脚本挂上去；

   • 在 RKCameraRig 上，挂上 StereoRenderController 脚本，再把台灯模型绑定过去。

2. 参数配置：

   • 台灯的 PBR 材质：金属度可以设成 0.5，粗糙度设成 0.3，看起来会比较有质感；

   • 虚拟光源：基础亮度设为 5f，照射范围设为 2m（模拟真实台灯的感觉）；

   • SLAM 锚点：用 SLAMManager.Instance.GetDesktopAnchor() 来拿到真实的桌面位置。

3. 打包测试：

   • 平台切换到 “Android”，把 “Minimum API Level” 设置成 Android 10（YodaOS 的要求）；

   • 打包出 APK，用 Station Pro 装上，戴上 Max Pro 眼镜看看效果怎么样。

五、总结与进阶学习资源

5.1 核心要点回顾

1. 双目立体显示：这玩意的核心就是“算视差”和“做适配”。记住，一定要用 UXR SDK 把 Rokid 自家的 XR 插件配上，不然左右眼画面就“劈叉”了。

2. 光照模拟：想让光影真实，就得靠“PBR 材质”加“环境光同步”。强烈推荐上 URP 管线，然后用传感器数据来实时调整虚拟光。

3. 稳住，别飘：想让虚拟物体不乱跑，关键就是把它“钉”在 SLAM 锚点上。这样才能保证它和真实空间老老实实地待在一起。

5.2 进阶学习资源

• 若琪学院 (https://t.rokid.com/j04a6n2)：有视频教程手把手教你做第一个 AR 应用，对新手特别友好。

• 开发文档 (https://ar.rokid.com/doc)：想深入了解 YodaOS-Master 的渲染引擎、SLAM 原理，可以啃这个。

• SDK 下载 (https://ar.rokid.com/sdk)：这里能下到最新的 UXR3.0 版本（2025.02 更新的，支持图像识别了）。

• FAQ 汇总 (https://forum.rokid.com/post/detail/524)：开发中 90% 的渲染问题（比如左右眼分裂、光照延迟），这里都有人帮你踩过坑了。

看到这里，相信你已经对 YodaOS-Master 的空间渲染有了一套自己的理解了。理论和实战都有了，接下来就看你的了！不妨动手试试做个 AR 导航或者虚拟试衣间之类的酷应用，去挖掘空间渲染更大的潜力吧！
