yolo的各模块扫盲

🔍 一、为什么图中没写 FPN/PAN？

因为：

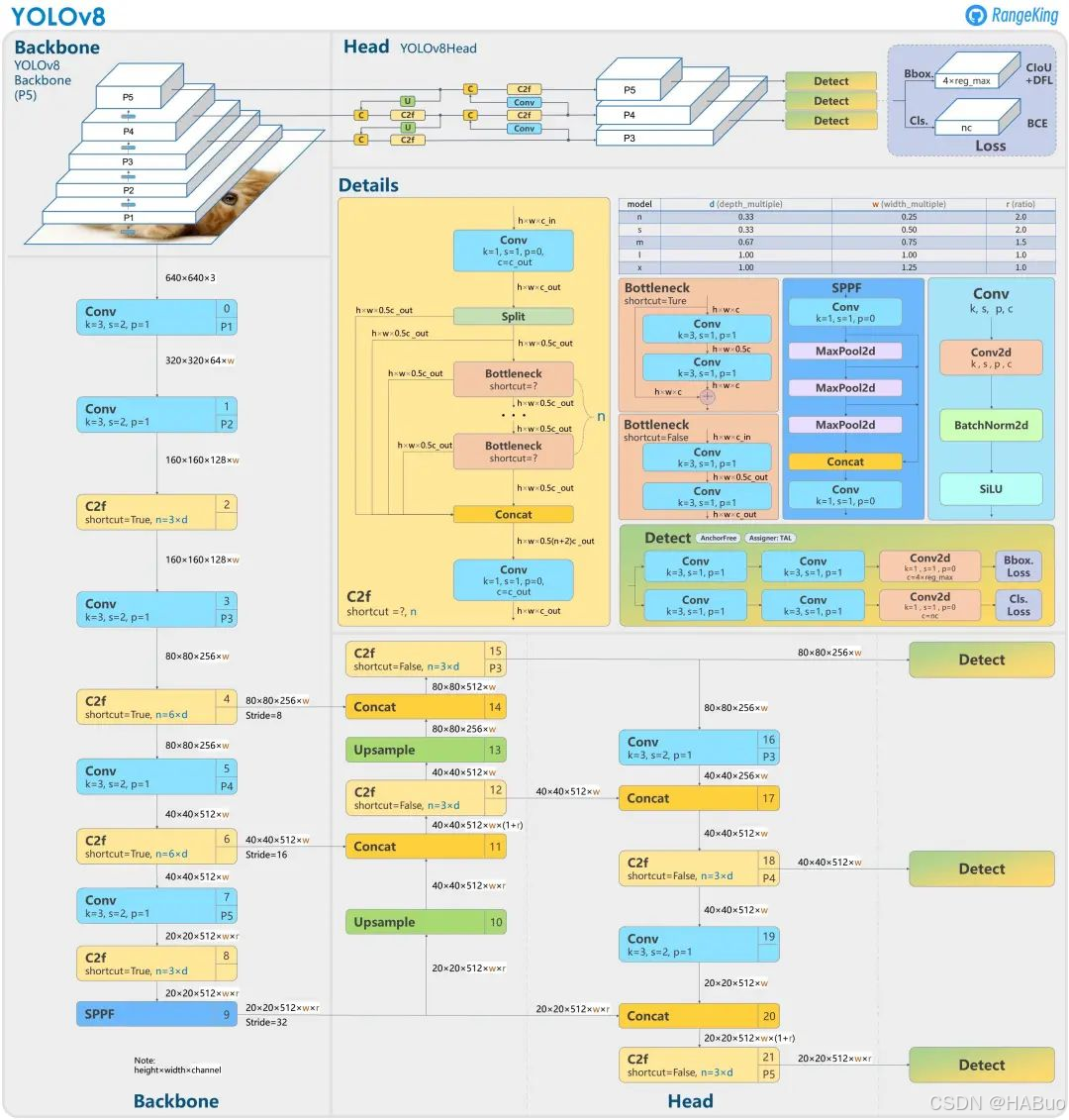

1. 设计者想展示细节：这张图是“超详细结构图”，它把每个模块都拆解到最基础的层（Conv, Concat, Upsample），而不是使用高层抽象的名称（如 FPN）。
2. FPN/PAN 是概念，不是独立模块：在 YOLOv8 中，FPN 和 PAN 的功能是通过一系列 Conv、Upsample（上采样）、Concat（拼接）操作组合实现的，这些操作本身没有名字叫“FPN”。

✅ 所以，图中虽然没写“FPN”或“PAN”，但它的结构完全符合 PANet 的定义。

---

🧩 二、如何从图中识别出 FPN 和 PAN？

✅ 1. FPN 路径（自顶向下）

看 neck 部分（中间偏右区域）：

1. 从 P5 开始：
   • P5 → Conv (k=1) → Upsample → 得到一个特征图（40×40）
2. 与 P4 拼接：
   • 上采样后的特征图 + P4 → Concat → 进入 C2f → 输出新的 P4
3. 再上采样：
   • 新的 P4 → Conv → Upsample → 得到一个特征图（80×80）
4. 与 P3 拼接：
   • 上采样后的特征图 + P3 → Concat → 进入 C2f → 输出新的 P3

👉 这就是典型的 FPN 自顶向下路径：

高层特征（P5）→ 上采样 → 与中层特征（P4）融合 → 再上采样 → 与低层特征（P3）融合

这个过程将高层的语义信息传递给了低层，增强小物体检测能力。

---

✅ 2. PAN 路径（自底向上）

这是 PANet 的关键创新！在图中体现为：

1. 从 P3 开始：
   • P3 → Conv → Downsample（通过卷积+stride=2）→ 得到一个特征图（40×40）
2. 与 P4 融合：
   • 下采样后的 P3 特征图 + P4 → Concat → 进入 C2f → 输出新的 P4
3. 再下采样：
   • 新的 P4 → Conv → Downsample → 得到一个特征图（20×20）
4. 与 P5 融合：
   • 下采样后的 P4 特征图 + P5 → Concat → 进入 C2f → 输出新的 P5

👉 这就是 PAN 自底向上路径：

低层特征（P3）→ 下采样 → 与中层特征（P4）融合 → 再下采样 → 与高层特征（P5）融合

这个过程将低层的空间细节信息传递给了高层，提升大物体的定位精度。

---

🔄 三、完整的 PANet 流程（结合图）

步骤	操作
1️⃣	Backbone 输出 C3, C4, C5（即 P3, P4, P5）
2️⃣	FPN（自顶向下）：P5 → 上采样 → + P4 → Concat → C2f → 得到新 P4；新 P4 → 上采样 → + P3 → Concat → C2f → 得到新 P3
3️⃣	PAN（自底向上）：P3 → 下采样 → + P4 → Concat → C2f → 得到新 P4；新 P4 → 下采样 → + P5 → Concat → C2f → 得到新 P5
4️⃣	最终输出的新 P3, P4, P5 → 输入 Head 进行检测

✅ 所以，整个 neck 就是一个“FPN + PAN”的双向特征金字塔网络（PANet）。

---

📌 四、总结

问题	回答
图里没提 FPN/PAN 吗？	✅ 是的，没直接写，但结构完全对应。
那 FPN/PAN 存在吗？	✅ 存在！ 它们是通过 Upsample、Concat、Conv 等基本操作实现的。
怎么理解？	FPN = 自顶向下路径（上采样 + 拼接） PAN = 自底向上路径（下采样 + 拼接） 两者合起来就是 PANet。
这图能说明什么？	它展示了 YOLOv8 如何用最基础的模块构建一个强大的 PANet neck，体现了其工程化和可复现性。

---

💡 类比记忆

想象一个公司：

• FPN 路径：CEO（P5）给经理（P4）发指令 → 经理再传给员工（P3）。
• PAN 路径：员工（P3）发现问题 → 汇报给经理（P4）→ 经理再上报给 CEO（P5）。
• 最终决策：CEO 和员工都能获得对方的信息，做出更全面的判断。

这就是 PANet 的核心思想——双向信息流，而这张图正是它的“电路图”。
