◆comfyUI教程◆第2章06节 controlnet基础控制类型-线条类

摘要：ComfyUI线条类ControlNet预处理器分五类：Canny细致线（对应webui硬边缘，1.5版canny模型，调50-100低阈值、150-200高阈值）；HED等模糊线（软边缘，1.5版softedge模型，线条渐变柔和）；Lineart艺术线（分真实/动漫系，1.5版lineart模型，LineArtStandard转黑白线稿）；MLSD线段（提直线，调刻痕/距离阈值，适建筑）；Scribble涂鸦（粗略轮廓，1.5版scribble模型，四种类型），还可用“图像反转”节点反转线稿黑白。

    在webui中，我们自己根据功能特点将controlnet大致分为线条约束、三维关系、人体姿态、风格转换等几个大类。在comfyui中，controlnet预处理器的作者也按照功能特点对controlnet的预处理器进行了划分，我们可以看到controlnet预处理器的目录下有线条、面部与姿态、法向与深度等子目录。

   下面我们按照常用的功能，学习不同的控制类型，本节课先来了解线条类。 顾名思义，线条类指的是通过元素线条来增加约束，从而限制画面内容，常用的控制类型有有Canny细致线预处理器、SoftEdge软边缘预处理器、Lineart艺术线预处理器、MLSD线段预处理器、Scribble涂鸦预处理器。

1 canny细致线预处理器

    canny细致线预处理器对应的是webui中的canny硬边缘，在comfyui中新建路径如下：

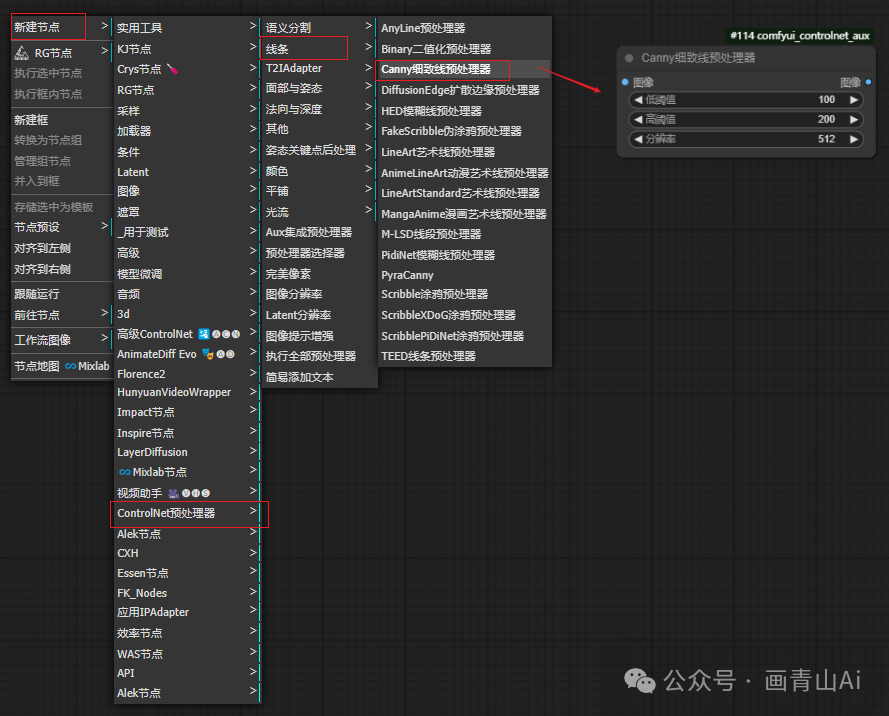

    鼠标右键→新建节点→controlnet预处理器→线条→canny细致线预处理器

“canny细致线预处理器”对应模型：--control_v11p_sd15_canny_fp16(大模型-1.5版本)

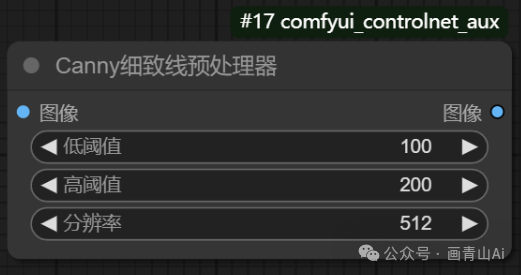

    参数中，低阈值和高阈值负责控制预处理时提取线稿的复杂程度，两者的数值范围都限制在 1～255 之间。

    低阈值主要用于检测弱边缘，设置过低可能会引入噪声，检测到不真实的边缘；设置过高可能会遗漏真实的弱边缘。

    高阈值主要用于检测强边缘，设置过低可能会引入过多的边缘，设置过高可能会遗漏一些重要的边缘。

    一般情况下，初始情况我们设置低阈值在50-100范围，高阈值在150-200范围内进行调整尝试。

节点应用：

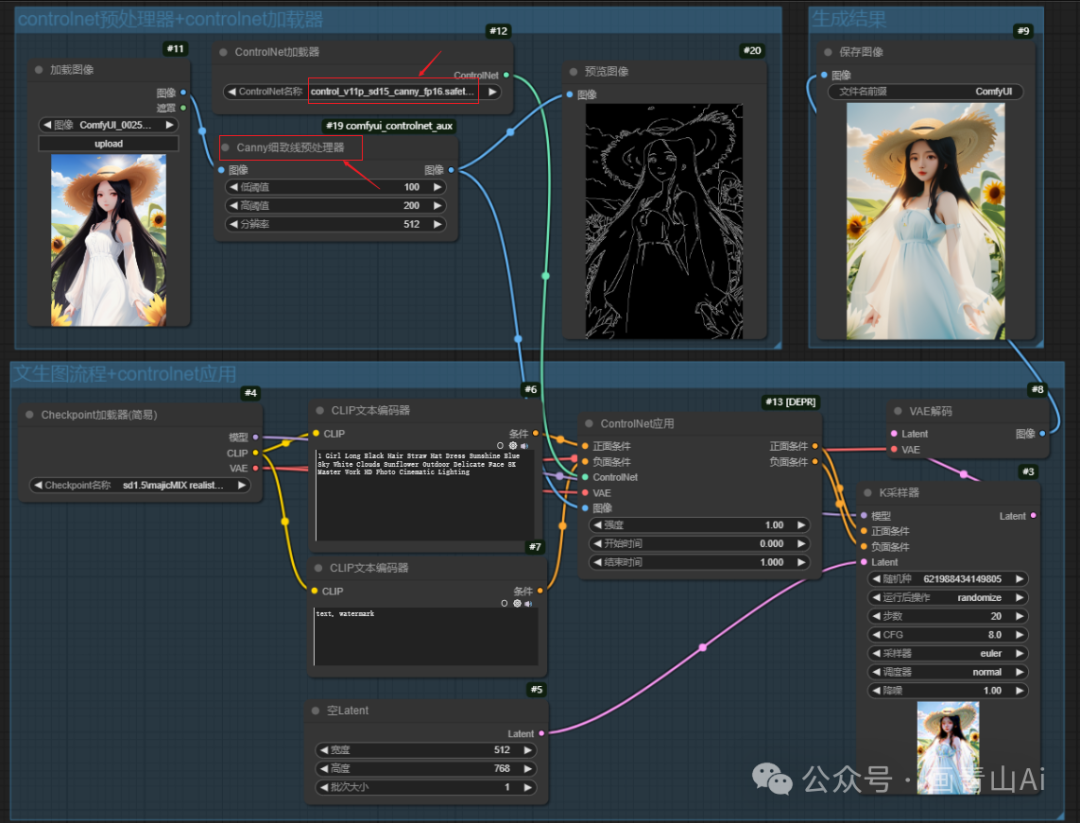

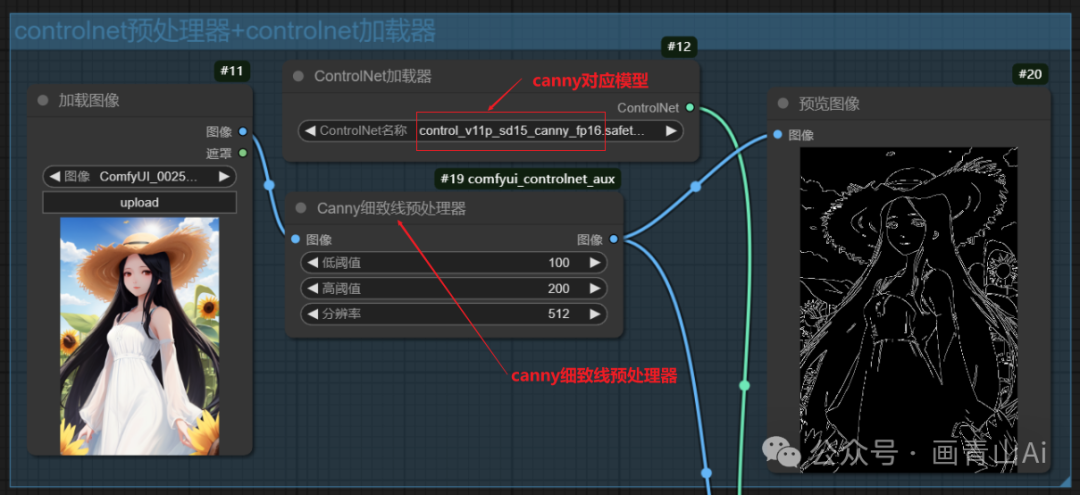

    应用逻辑是加载图像，通过预处理器提取线稿图，再与canny模型共同提交给controlnet应用节点进行处理。

    注意：controlnet模型加载器中选择的是与canny细致线预处理器所对应的模型。

2 模糊线预处理器（HED、PiDiNet、teed）

    canny细致线预处理器所提取的线条宽度统一，对图像的控制较为生硬。HED模糊线预处理器可以提取带有渐变效果的边缘线条，生成的画面看起来会更加柔和，过渡更加自然（对应webui中的softedge软边缘）。

     comfyui中controlnet预处理器中，HED模糊线预处理器、PiDiNet模糊线预处理器、teed线条预处理器都属于软边缘类预处理器。

（1）HED模糊线预处理器对应模型：control_v11p_sd15_softedge（1.5版本）

（2）PiDiNet模糊线预处理器对应模型：

control_v11p_sd15_softedge、control_v11p_sd15_scribble（1.5版本）

（3）teed线条预处理器对应模型：control_v11p_sd15_softedge（1.5版本）

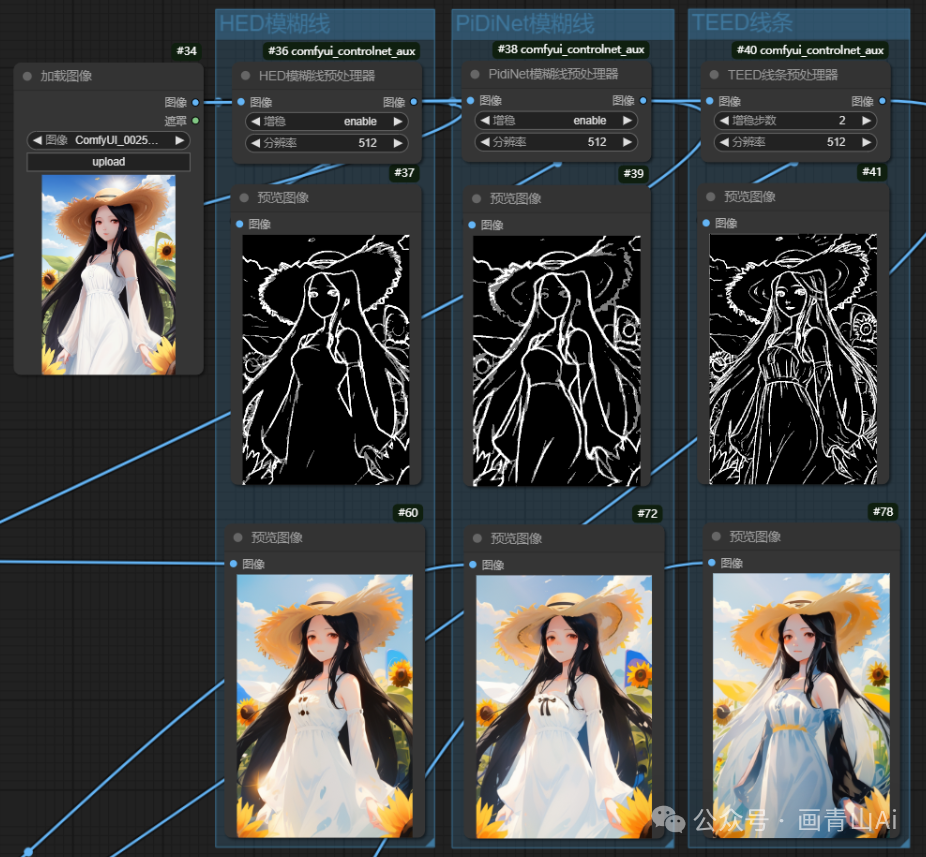

    几种预处理器的预处理效果对比及出图控制对比案例：

3 Lineart艺术线预处理器

    Lineart艺术线预处理器也是对图像元素边缘线稿进行提取，但它对应用场景划分的更为细致，区分为提取真实系图像特征和提取动漫系图像特征（注意：动漫类和写实类预处理器并非界限严格，是可以混用的，只是效果有所差异）。

    controlnet预处理器中，lineArt艺术线预处理器、AnimeLineArt动漫艺术线预处理器、LineArtStandard艺术线预处理器、MangaAnime漫画艺术线预处理器都属于该同一类型。

Lineart艺术线预处理器对应模型：control_v11p_sd15_lineart

    lineArt艺术线预处理器：主要用于真实系图像的线稿提取，比如真人、真实风景等，该预处理下线稿的提取十分细致。

    LineArtStandard艺术线预处理器：该预处理器主要将白底黑色的线稿图转化为controlnet应用可识别的黑底白色线稿图。

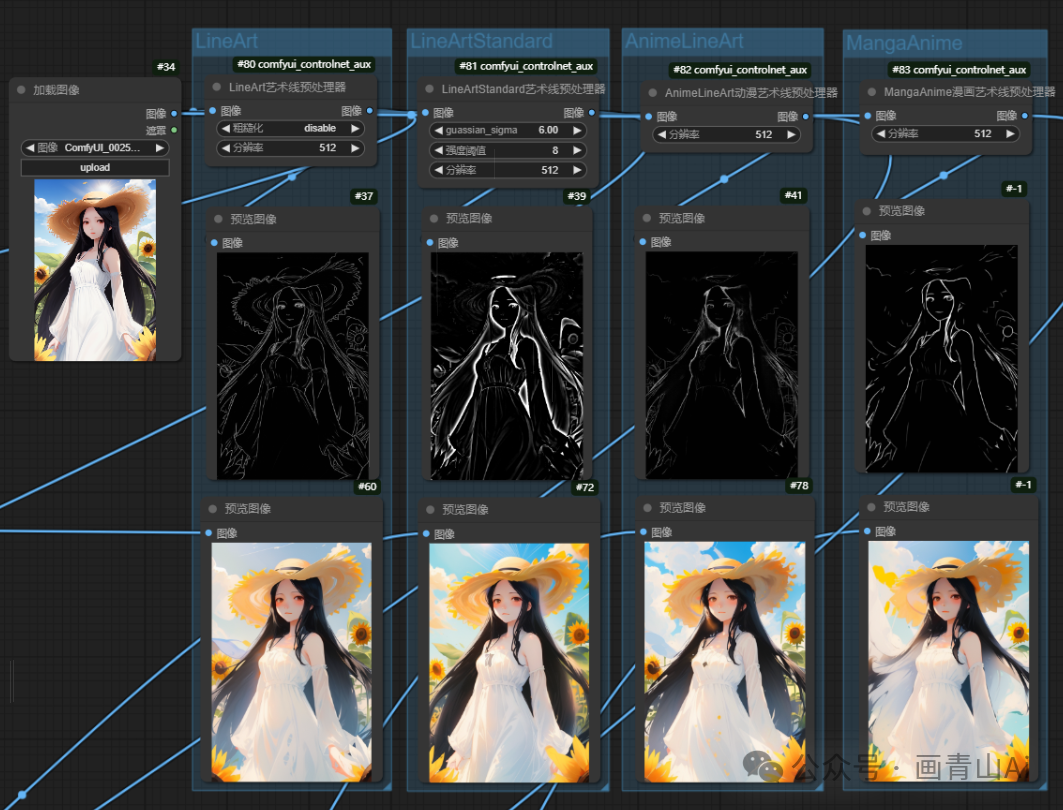

    AnimeLineArt动漫艺术线预处理器是通用的动漫风格图像线稿提取，MangaAnime漫画艺术线预处理器也是二次元风格图像的线稿提取，但是提取效果色彩更加明显。两者提取效果对比如下：

4 MLSD线段预处理器

     MLSD主要提取参考图中的直线边缘，而会忽略曲线，常用于提取物体几何线条，如建筑设计、室内装修设计等。

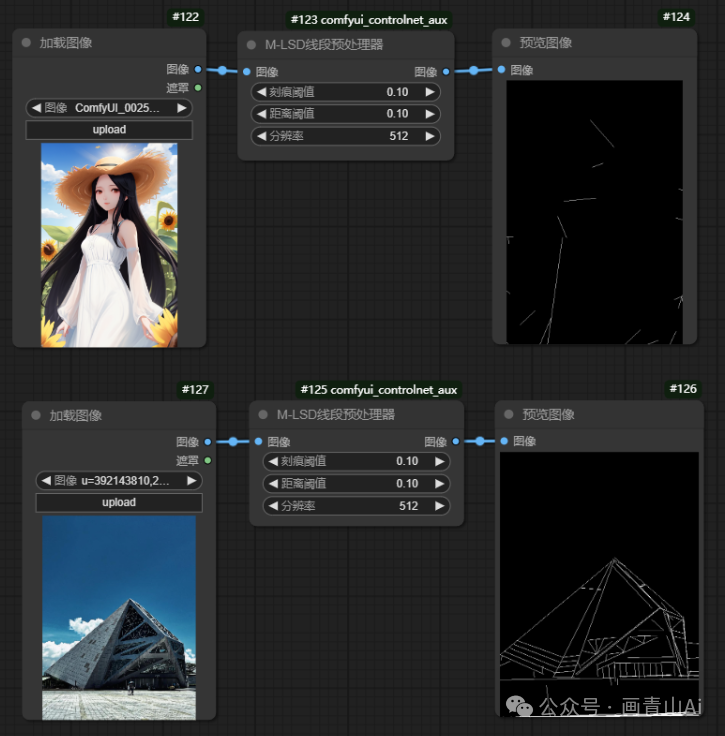

    我们分别做一组人物图像、室外建筑图像的测试，可以看到通过MLSD提取出的仅有直线线条，无法用于人物图像的参考，而室外建筑图像的线条可以被很好的提取出来。

    MLSD Value Threshold（刻痕阈值），范围0.01~2，可以理解为过滤直线程度，主要调整筛选线稿的直线强度，该值越大，则不够直的线条被过滤的越多，留下的直线越少。

    MLSD Distance Threshold（距离阈值），范围0.01~20，可以理解为过滤直线长度，主要筛选掉过短的直线，该值越大，则不够长的直线被过滤的越多，留下的直线越少。

5 Scribble涂鸦预处理器

    Scribble涂鸦提取的效果则是十分粗略的类似于蜡笔笔触的线条，基本只保留了图形内容的大致轮廓，图像生成时ai发挥空间也更自由。

    ComfyUI中有四种涂鸦类预处理器：FakeScribble伪涂鸦预处理器、Scribble涂鸦预处理器、ScribbleXDoG涂鸦预处理器、ScribblePiDiNet涂鸦预处理器

 这四种涂鸦类预处理器对应的模型都是：control_v11p_sd15_scribble（1.5版本）

    几种预处理器的处理效果主要差距在线条的宽松程度，我们对比下几种预处理器的效果及出图情况效果。

    手绘涂鸦：

    可以通过手绘涂鸦图像作为参考底图，让comfyui参照底图及提示词等信息生成相对可控的图像。

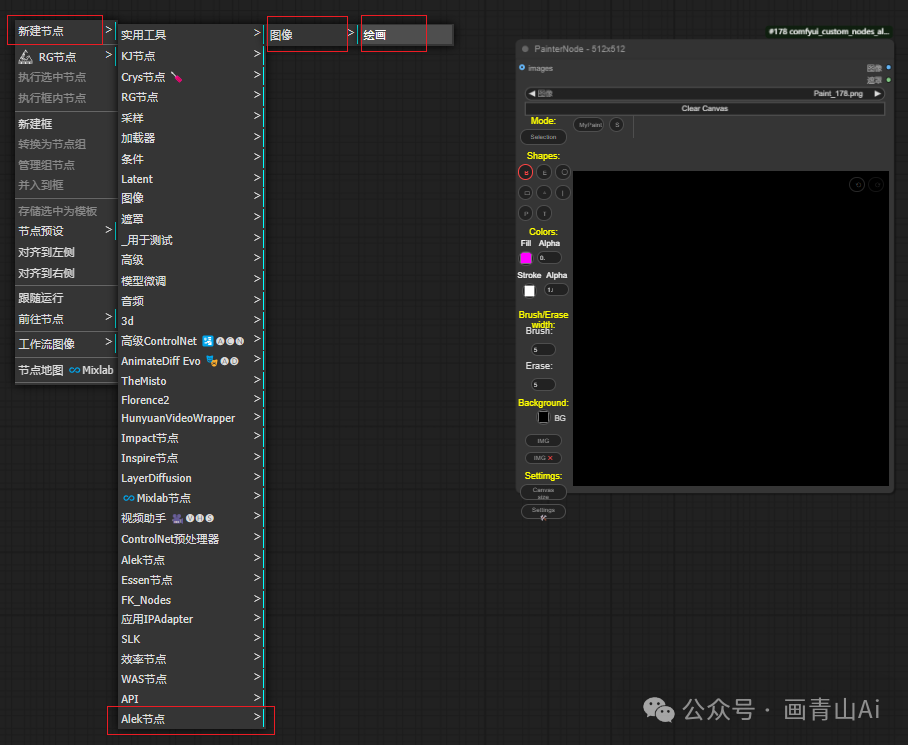

    新建路径：新建节点→Alex节点→图像→绘画，打开节点painterNode

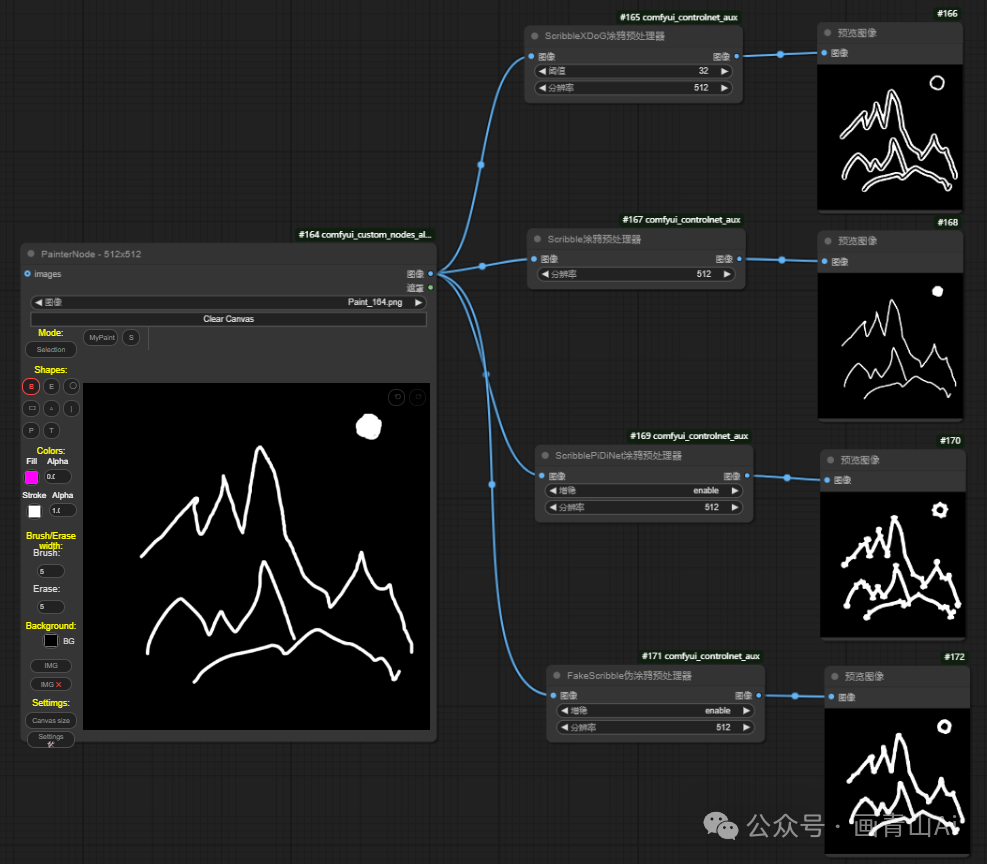

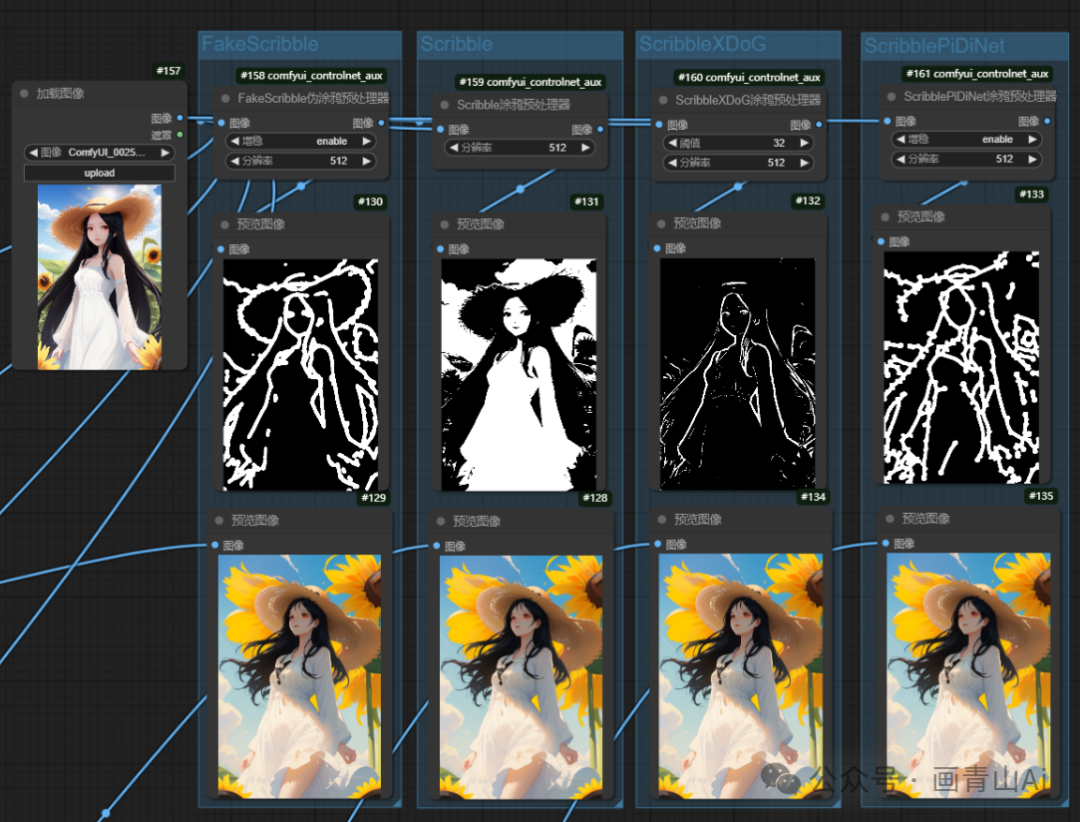

四种预处理器效果：

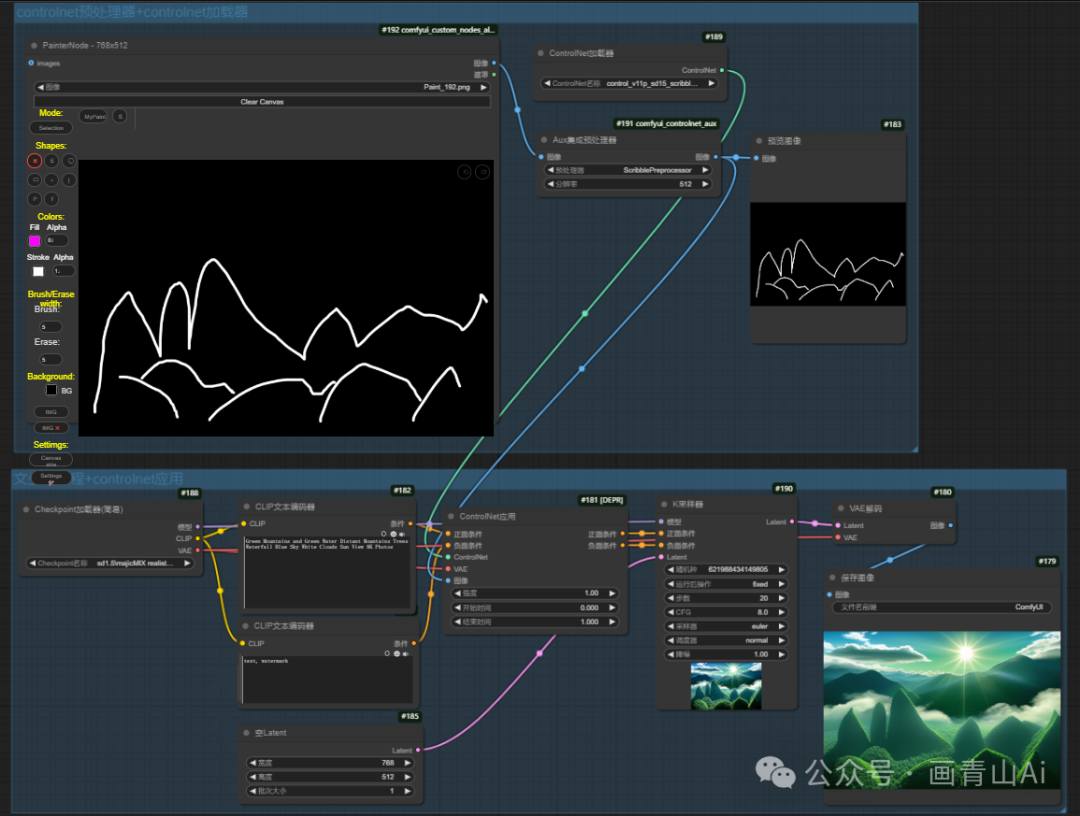

完整工作流效果示例：

6 图像反转

    上文我们已经了解到LineArtStandard艺术线预处理器可以将白底黑线的线稿图转换为黑底白线的线稿图。

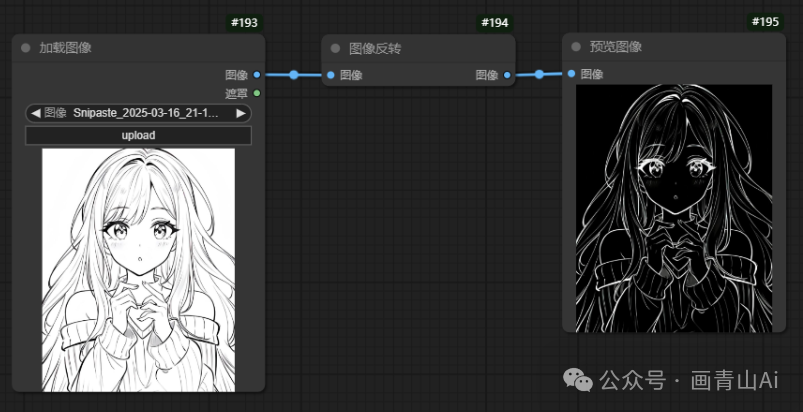

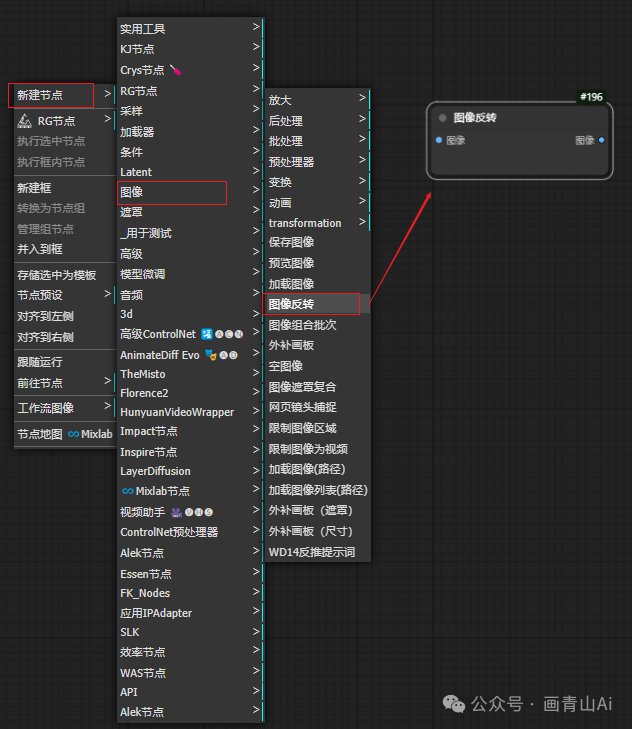

    另外还有“图像反转”节点有类似功能，可以将原图的黑白两色进行反转，方便用于下一步处理。
