Synwit UI Creator中文输入法移植指南

一、引言

科技发展日新月异，越来越多的家用、商用、工业等产品用上了TFT-LCD彩屏，使用带来了直观的体验，带来了更多的交互方式，如按键、旋钮，再到近似于手机的屏幕触控输入体验。如中文输入法则是一大重要的需求，那么如何在SWM34S平台，基于Synwit UI Creator上位机不同版本的中文输入法的移植，接下来请跟随小编一起看看吧。

二、移植步骤

（1）我们提供了基于UI Creator的中文输入法移植工程，网盘路径：03.Synwit_UI_Creator 套件（LVGL上位机）/01.DEMO/05.基于UIcreator实现的中文输入法/swm34s_UICreator_vx.x.x_ChineseInput_yyyymmdd.zip。

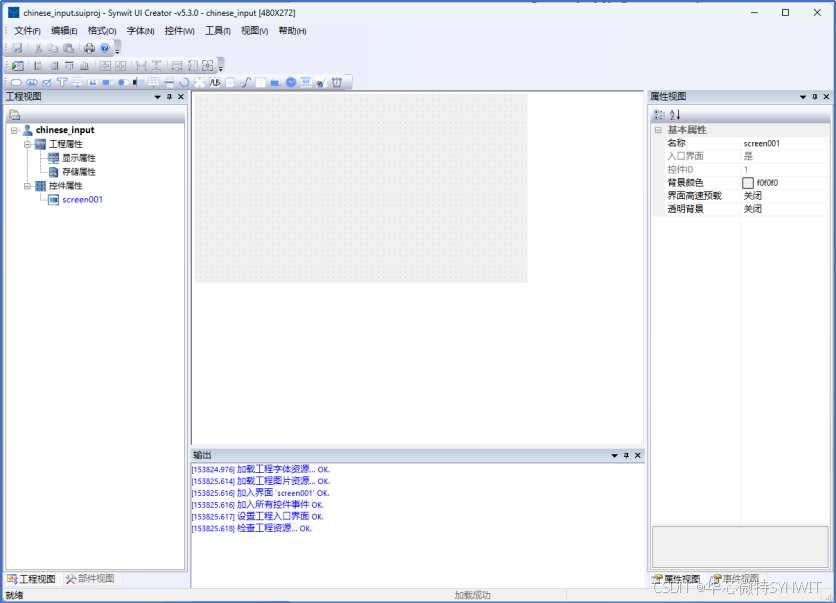

由于UI Creator版本的迭代，因此需要用户自行移植到最新的版本。首先我们先准备好最新版本的UI Creator工程，这里以UI_Creator v5.3.0为例创建一个工程，如图1。（创建工程的流程详见《Synwit_UI_Creator屏驱上位机使用手册》）

图1

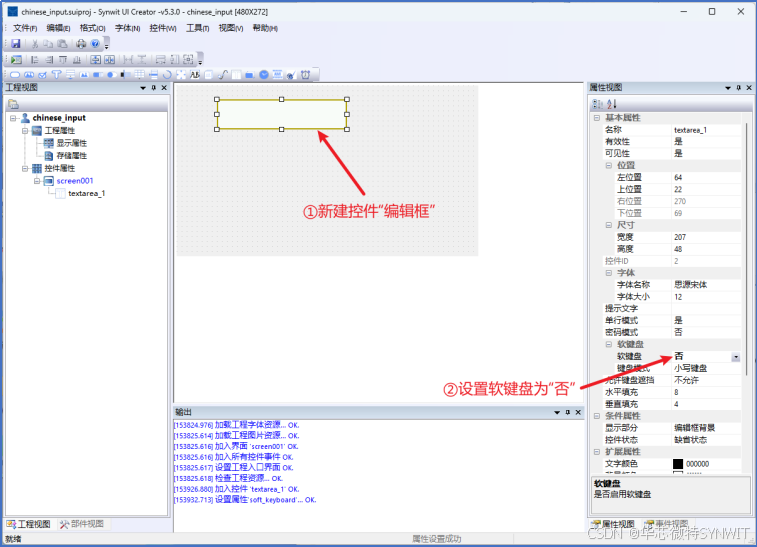

（2）新建工程后，选择“编辑框”控件，单击画布新增控件，设置弹出软键盘为“否”，点击“测试窗体”，等待仿真器弹出，同时会自动在工程目录下生成UI文件。如图2。

图2

（3）将ui_src同步到keil工程中，同时将ui.bin和字体文件（Must_Copy_to_SpiFlash\

SourceHanSansSC_Regular_16.hmf）烧录至SPI Flash（或其他外部存储介质）后。（烧录外部Flash流程详见《Synwit_UI_Creator屏驱上位机使用手册》）

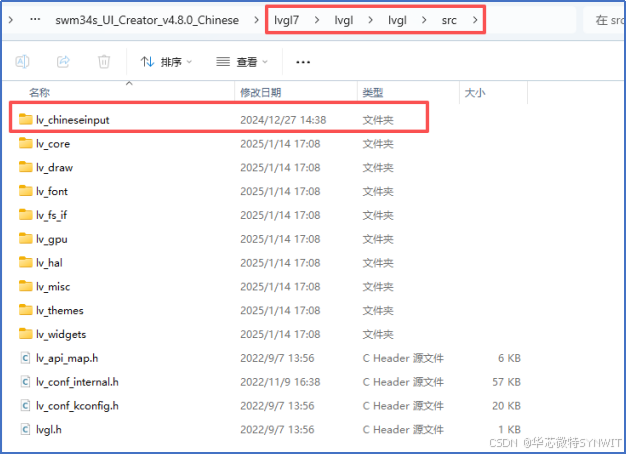

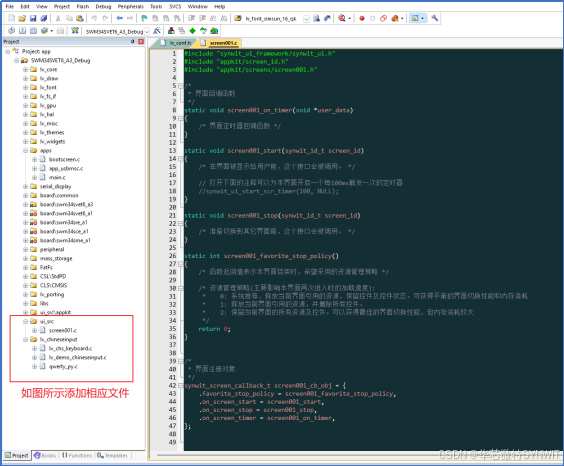

从原旧版本例程中复制lv_chineseinput文件夹（路径为：lvgl7\lvgl\lvgl\src\lv_chineseinput）到新版本UI Creator配套工程的同名路径中，并在keil工程中添加该文件，如图3、4所示：

图3

图4

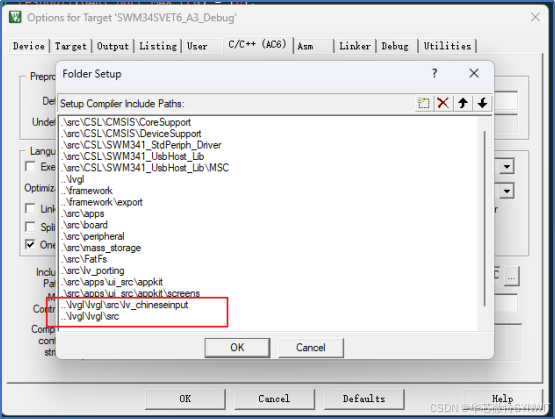

添加后还需要对相应的头文件进行包含，点击keil工程中的魔术棒-->C/C++-->Include path，添加如图5的路径

图5

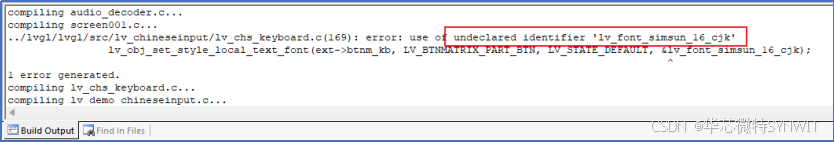

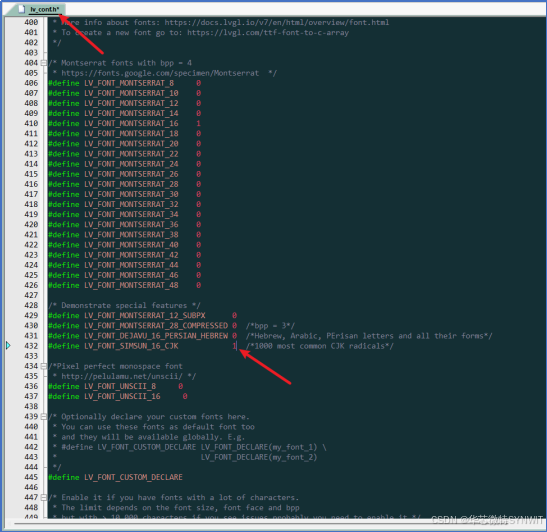

如果遇到如图6所示的报错，请找到lv_conf.h中将LV_FONT_SIMSUN_16_CJK的宏置1，如图7。

图6

图7

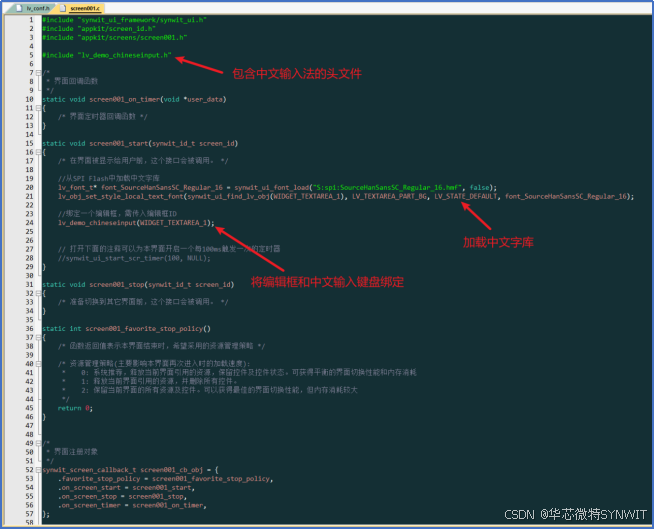

（4）打开screen001.c（生成的界面c文件），绑定编辑框和中文输入法键盘，设置键盘显示字体等，如图8所示：

图8

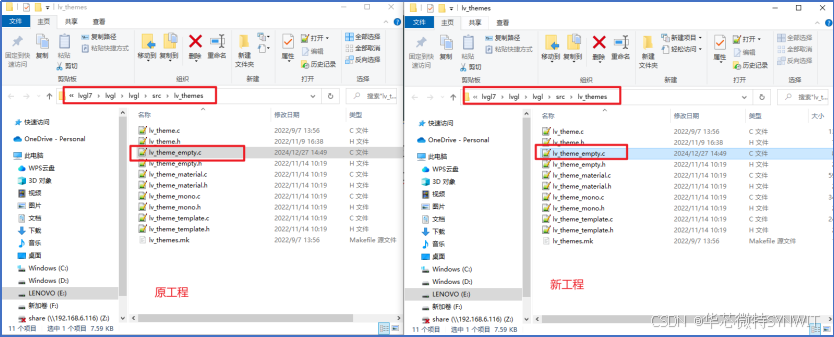

（5）由于UI Creator默认选择了空样式为主题，所以此时的键盘样式为空，会看到没有边框，因此，需要复制原工程中lvgl\lvgl\src\lv_themes\lv_theme_empty.c的文件替换到新的工程中，如图9所示：

图9

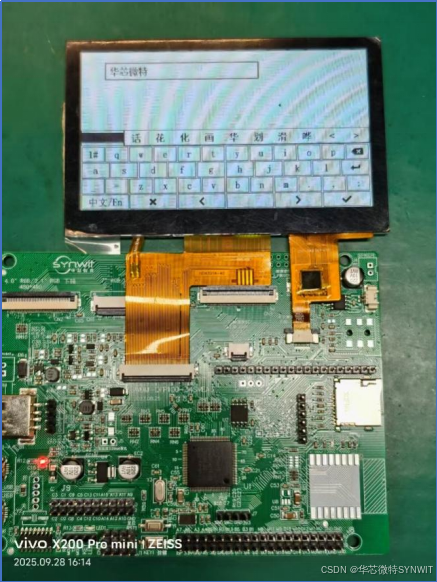

（6）编译后下载，可以看到中文输入法已经移植成功啦！

三、定制化需求

根据不同项目的UI风格，默认的样式不一定能够满足所有项目的需求，可以根据不同需求修改键盘样式，例如修改键盘的颜色、边框、字体等。

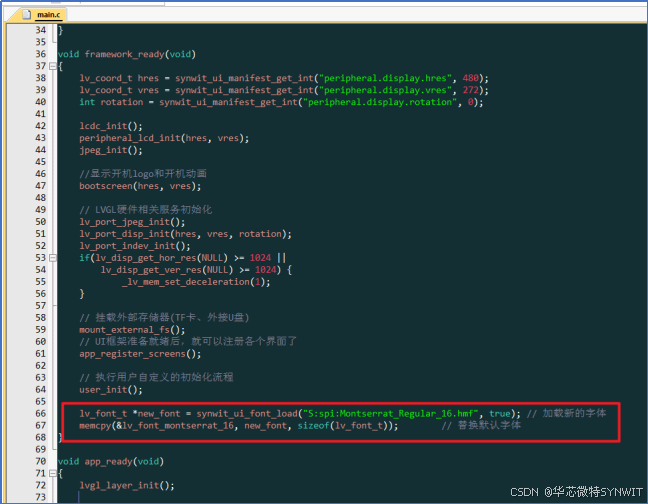

例如：在分辨率较高的场景，默认键盘的字体样式会偏小，不利于用户的阅读和输入，这时候可能要替换字号更大的字体（hmf生成方式参考《Synwit UI Creator 与LVGL结合应用指引》14. 字体转换工具），方法如下：在frameword_ready中加载新的字体，并替换默认字体，如下图10所示

图10

四、结束语

华芯微特屏驱上位机以所见即所得的界面开发方式，解决了工程师开发过程中复杂的UI布局的难题，今天带来的中文输入，丰富了应用场景，可以在不同产品中应用，有需要了解更多，可以在华芯微特论坛（bbs.synwit.cn）中查找开发技术资料或发帖向我们提问，期待您与华芯微特的每一次邂逅！
