三极管分类

一、三极管的分类、功能、应用与选型

三极管的核心功能是电流放大开关控制。根据其结构和工艺的优化方向,可以分为以下几大类。

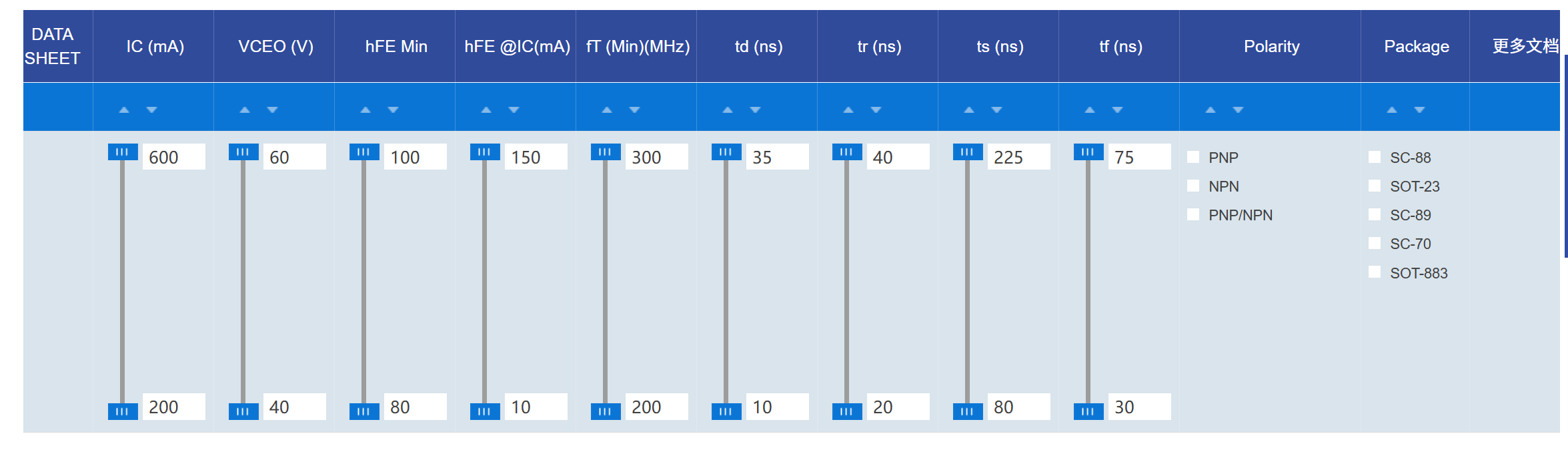

1. 开关三极管
  • 功能:专门为开关电路设计,工作在饱和区截止区,像一個电子开关。要求开关速度快(导通和关断时间短),饱和压降低。

  • 应用领域

    • 数字逻辑电路驱动

    • 继电器、电磁阀驱动

    • 电源开关电路

    • 指示灯/LED驱动

    • 微控制器I/O口扩流

  • 重要选型参数

    • 集电极-发射极饱和压降:越小越好,导通时功耗低。

    • 电流放大系数:保证在驱动电流下能完全饱和。

    • 开关时间:包括开启时间和关断时间,决定了最高开关频率。

    • 集电极最大电流:必须大于负载电流。

    • 集电极-发射极击穿电压:必须高于电源电压。

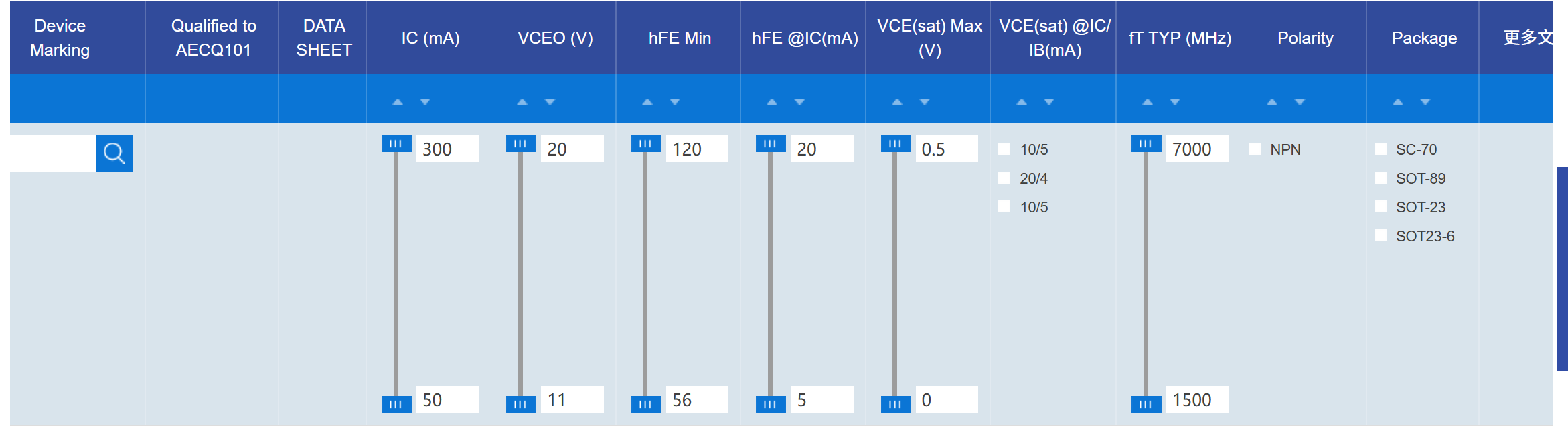

2. 通用三极管
  • 功能:性能均衡,没有为某一特定领域做极端优化。成本低,用途广泛,可用于小信号放大和低速开关。

  • 应用领域

    • 各类小信号放大电路

    • 音频前置放大

    • 线性稳压电源

    • 低速开关电路

  • 重要选型参数

    • 电流放大系数:在常用电流范围内的值要合适且稳定。

    • 噪声系数:用于放大时,越小信噪比越好。

    • 特征频率:保证在电路工作频率下能有足够的增益。

    • 最大集电极耗散功率:决定能处理多大的功率。

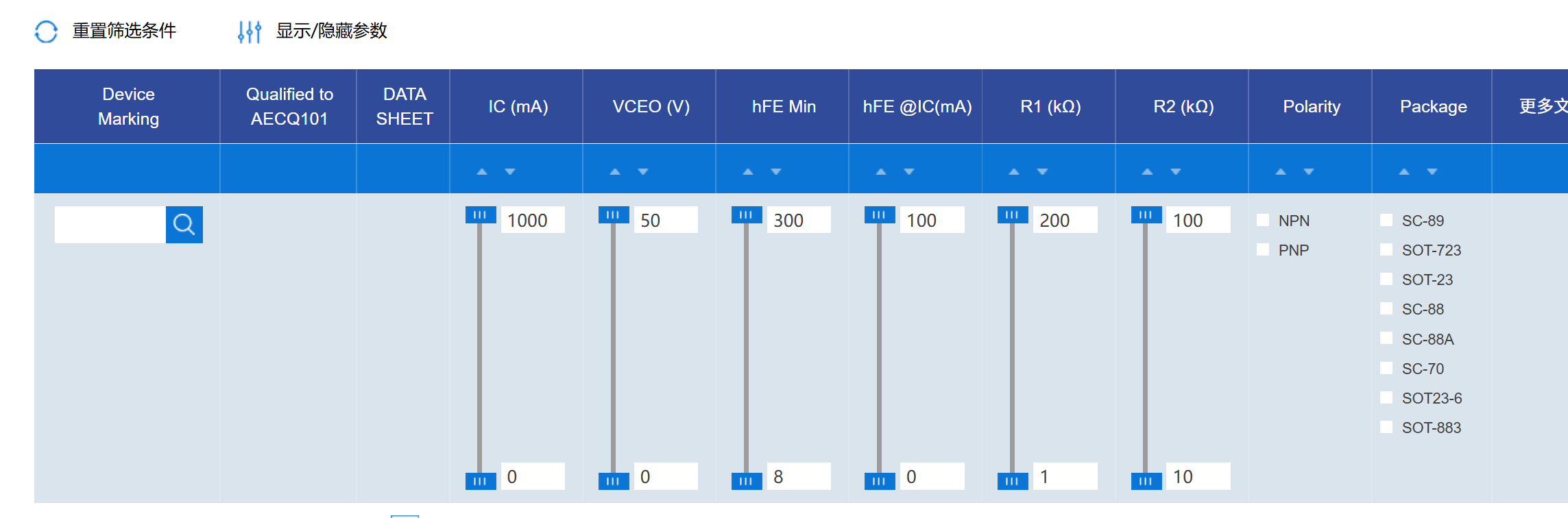

3. 数字三极管
  • 功能这是在您问题中特别指出的类型。 它是在普通三极管的基础上,内部集成了一个或两个电阻的模块化器件。最常见的是在基极串联一个电阻,有时还会在基极和发射极之间并联一个电阻。

  • 应用领域

    • 直接与微控制器GPIO、数字逻辑芯片连接,无需外接电阻,简化电路设计和PCB布局。

    • 对电路板空间要求苛刻的场合。

  • 重要选型参数

    • 内置电阻R1, R2的阻值:这是其核心参数,决定了驱动电压和所需驱动电流。

    • 普通三极管的参数,如等。

  • R1和R2的功能

    • R1:串联在基极,用于限制基极电流。当直接用5V或3.3V的微控制器电压驱动时,防止电流过大损坏三极管或MCU的IO口。

    • R2:并联在基极和发射极之间,用于确保三极管在无输入信号时可靠关断,防止因漏电流或外界干扰导致的误触发。

    • 常见组合:只有R1、只有R2、R1和R2都有。具体看型号数据手册。

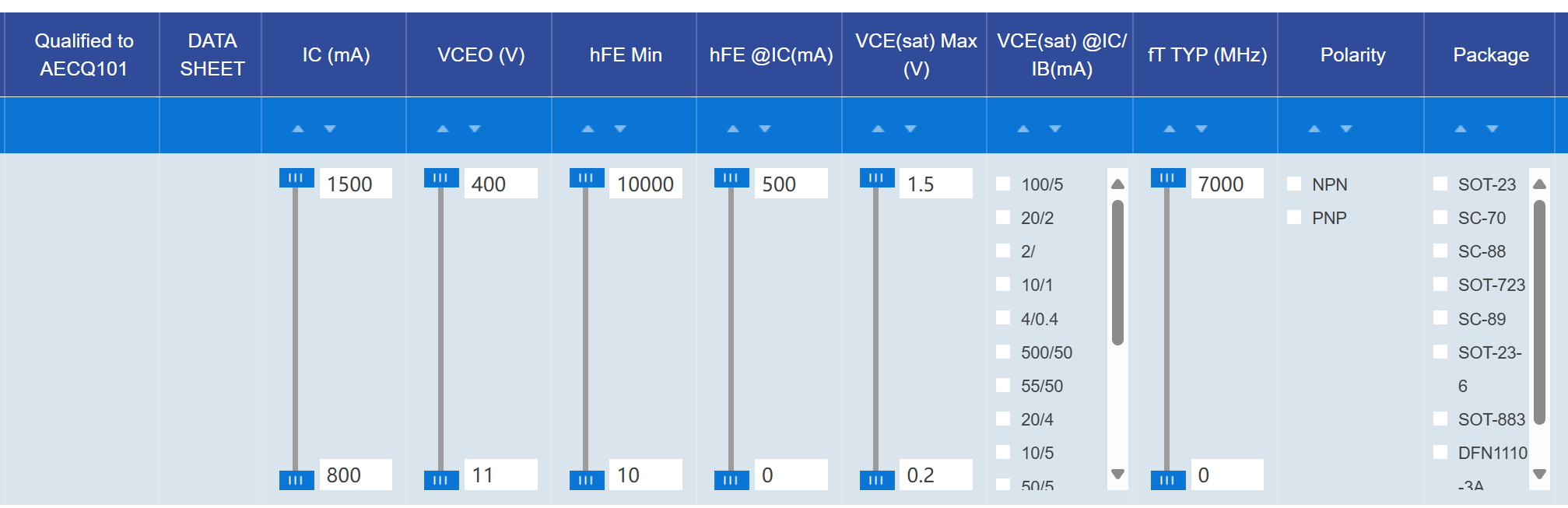

4. 高频晶体管
  • 功能:专门为处理高频(射频)信号优化,具有很高的特征频率和很低的结电容。

  • 应用领域

    • 射频放大电路

    • 振荡器、混频器

    • 电视调谐器

    • 通信设备

  • 重要选型参数

    • 特征频率至关重要,必须远高于工作频率(通常5-10倍以上)。

    • 功率增益:在特定频率下的放大能力。

    • 噪声系数:越小越好,对接收机前端尤其重要。

    • 结电容:越小,高频性能越好。

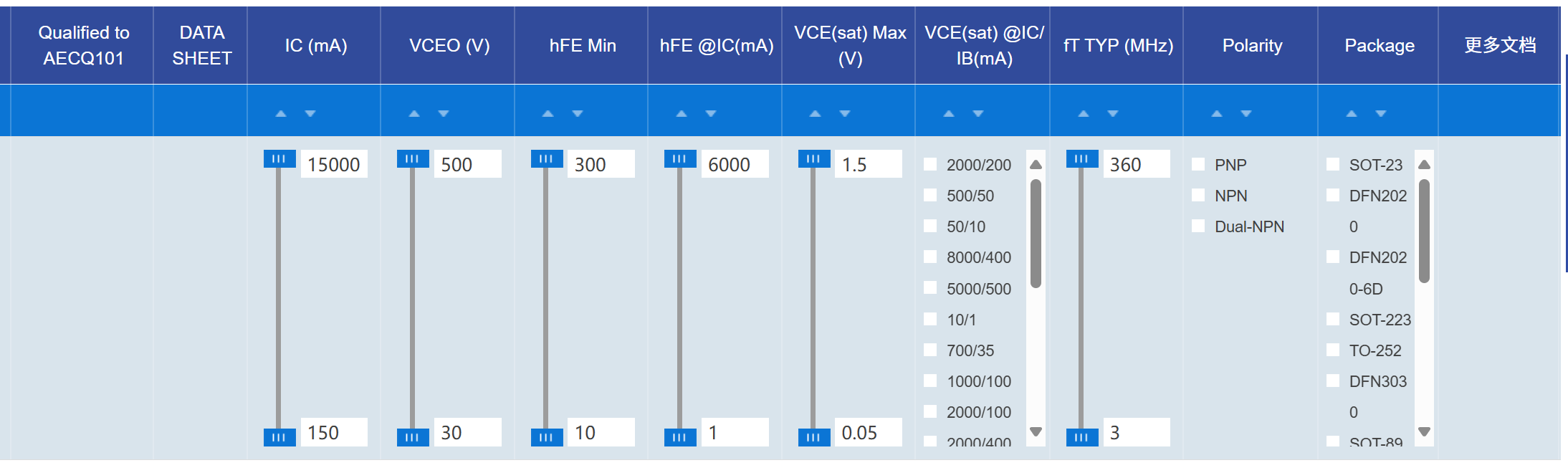

5. 功率三极管
  • 功能:用于处理大电流、高电压和大功率。结构上通常更大,需要安装散热片。

  • 应用领域

    • 功率放大器

    • 电源调整管

    • 电机驱动

    • 逆变器、UPS

  • 重要选型参数

    • 集电极最大电流:必须能承受负载的最大电流。

    • 集电极-发射极击穿电压:必须能承受电路中的最高电压。

    • 最大集电极耗散功率:决定了需要多大的散热措施。

    • 热阻:越小,热量从芯片传到外壳的效率越高,越容易散热。


插播

  1. 除了数字三极管,还有其他的三极管存在这种PNP+NPN结构吗?
    是的,而且非常多! 这种PNP和NPN晶体管相互连接的结构,是构成众多半导体器件的基础,最典型的代表就是 晶闸管

  2. 是所有的数字三极管都是这种结构吗?
    绝大多数是的。 可以说,这种“PNP+NPN”的正反馈结构是数字三极管(又称带阻三极管)实现其“数字”功能(即内置偏置,直接输入高/低电平就能工作在饱和/截止状态)的核心原理。


详细解释

1. “PNP+NPN” 结构的经典代表:晶闸管

让我们以最经典的 晶闸管 为例,它完美地诠释了这种结构。晶闸管也叫可控硅。

  • 结构剖析:一个晶闸管可以看作是 一个PNP三极管和一个NPN三极管 紧密地集成在一起。

    • P-N-P-N 四层半导体结构,形成了三个PN结:J1, J2, J3。

    • 从中间切开,上半部分(P-N-P)就是一个 PNP晶体管

    • 下半部分(N-P-N)就是一个 NPN晶体管

  • 工作原理(正反馈锁存)

    1. 当给门极一个触发电流 Ig,它流入NPN管的基极,使其导通。

    2. NPN管的集电极电流 Ic2 流出来,正好就是PNP管的基极电流 Ib1

    3. 这个电流又使PNP管导通,PNP管的集电极电流 Ic1 流出来,又反过来供给NPN管的基极。

    4. 如此循环,两个晶体管迅速互相提供基极电流,进入 “正反馈” 状态,即使此时撤掉门极触发信号,它们也能维持自身的导通。

    5. 这种一旦开启就能自保持导通的特性,叫做 “锁存”

所以,晶闸管就是一个最标准、最典型的“PNP+NPN”结构,它不是一个简单的三极管,而是一个“开关锁存器”。

2. 数字三极管与这种结构的关系

现在回来看您的数字三极管。

  • 核心原理相同:数字三极管内部,通常也是一个主三极管(比如NPN)和用于提供偏置的电阻集成在一起。但为了实现稳定的导通和截止,其内部的半导体结构在微观层面同样利用了类似的正反馈或复合结构思想,以确保在输入阈值达到时能快速、确定地翻转状态。您可以将其理解为 一个简化、小功率、非锁存 的晶闸管应用。

  • 功能差异:虽然结构思想同源,但功能不同。

    • 晶闸管:侧重于 “锁存”,一旦开启,除非断掉主回路电流,否则一直导通。主要用于大功率交流电控制。

    • 数字三极管:侧重于 “标准化驱动” 和 “状态确定”,内置偏置电阻,让你用单片机I/O口直接驱动就能让它稳定地工作在饱和(开)或截止(关)状态,避免了普通三极管需要外部分压电路的麻烦和不确定性。

总结

  • 您发现的这个“PNP+NPN”结构是一个非常重要的半导体器件模型。

  • 晶闸管 是这种结构最纯粹、最经典的代表,它利用该结构实现了 “触发锁存” 功能。

  • 数字三极管 是这种结构思想在 “逻辑电平匹配” 和 “内置偏置” 方面的应用和延伸,绝大多数数字三极管都基于这种复合或类似的结构原理来实现其稳定、易用的特性。

插播结束

总结

类型核心功能关键参数集成特点
开关三极管快速导通/关断开关时间, 饱和压降通常不集成其他元件
通用三极管通用放大/开关β, 特征频率通常不集成其他元件
数字三极管简化数字接口驱动内置电阻R1, R2内部集成基极/偏置电阻
高频晶体管放大高频信号特征频率, 噪声系数通常不集成其他元件
功率三极管处理大功率, , 热阻通常不集成其他元件
达林顿管超高电流放大复合β值内部集成两个三极管
