Docker监控：cAdvisor+Prometheus+Grafana实战指南

docker监控

随着线上服务的全面容器化，对Docker容器的监控就很重要了。传统的监控系统是物理机的监控，在一个物理机跑多个容器的情况 下 ， 我 们 是 没 法 从 一 个 监 控 图 表 里 面 区 分 各 个 容 器 的 资 源 占 用 情 况 的 。 为 了 更 好 的 监 控 容 器 运 行 情 况 ， 建 议 采 用cAdvisor+Prometheus+Grafana组合进行Docker监控，或者采用cAdvisor+InfluxDB+Grafana组合进行Docker监控。首先我们先学习Docker自带的几个监控子命令：ps、top和stats。Docker 自带的监控子命令如下：

1、docker ps是我们早已熟悉的命令了，方便我们查看当前运行的容器，示例如下

[root@docker ~] docker ps
CONTAINER ID 	IMAGE 		COMMAND 				CREATED          STATUS        PORTS   NAMES
f8e680582b11 	nginx:latest "/docker-entrypoint.…"   3 minutes ago    Up 3 minutes  80/tcp  cynginx4
6a8f771dc0a9 	nginx 		"/docker-entrypoint.…"    25 minutes ago   Up 25 minutes 80/tcp  cy1
02efda756aa1 	centos:7 	"/bin/bash" 			 17 minutes ago   Up 17 minutes         cy3

2、如果想知道某个容器中运行了哪些进程，可以执行docker top命令，示例如下

[root@docker ~] docker top cy1
UID 	PID 	PPID 	C 	 STIME 	  TTY 	 TIME 	 	CMD
root    10551    10533   0    19:22    pts/0   00:00:00   nginx: master process nginx -g daemonoff;
101 	10604 	10551 	0 	 19:22    pts/0   00:00:00   nginx: worker process

3、docker stats用于显示每个容器各种资源的使用情况，示例如下

[root@docker ~] docker stats
CONTAINER ID 	NAME 	   CPU % 	MEM USAGE / LIMIT 	MEM % 	NET I/O 	 BLOCK I/O 	  PIDS
f8e680582b11 	cynginx4   0.00% 	1.41MiB / 3.84GiB 	0.04% 	656B / 0B 	 0B / 6.66kB   2
02efda756aa1 	cy3 	   0.00%  	388KiB / 3.84GiB 	0.01% 	698B / 0B 	 0B / 0B 	  1
d08393c1e1f3 	cy2 	   0.00%  	8.762MiB / 3.84GiB 	0.22% 	1.2kB / 0B 	 0B / 0B 	  82
6a8f771dc0a9 	cy1	   	   0.00%     1.41MiB / 3.84GiB 	 0.04% 	2.98kB / 0B   0B / 5.12kB  2

默认会显示一个实时变化的列表，展示每个容器的CPU使用率，内存使用量和可用量

注意：容器启动时如果没有特别指定内存limit，stats命令会显示Docker host的内存总量，但这并不意味 着每个容器都能使用到这么多的内存

除此之外docker stats 命令还会显示容器网络和磁盘的 IO 数据

ps，top, stats 这几个命令是Docker自带的，优点是运行方便，很适合想快速了解容器运行状态的场景。 其缺点是输出的数据有限，而且都是实时数据，无法反应历史变化和趋势

docker监控解决方案

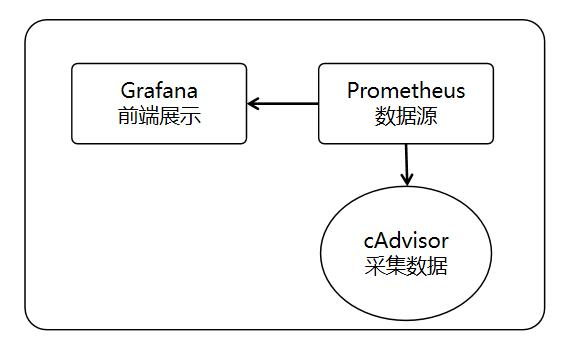

因此，我们需要一张图能显示所有容器的运行状态，本次采用现在比较流行的cAdvisor+Prometheus+Grafana组合进行Docker监控。cAdvisor是专门用来采集数据的工具，也是google公司的一款开源产品，Grafana则是前端展示，支持多种数据源，定制非常灵活。而Prometheus则作为数据源，同时存储从cAdvisor获取到的数据。监控解决方案，如图所示

cAdvisor部署

1、cAdvisor是google开发的容器监控工具，下面部署cAdvisor，示例如下，基于docker部署cAdvisor，对外提供8080服务端口号

[root@docker ~] docker pull google/cadvisorUsing default tag: latest
latest: Pulling from google/cadvisor
ff3a5c916c92: Pull complete
44a45bb65cdf: Pull complete
0bbe1a2fe2a6: Pull complete
Digest: sha256:815386ebbe9a3490f38785ab11bda34ec8dacf4634af77b8912832d4f85dca04
Status: Downloaded newer image for google/cadvisor:latest
docker.io/google/cadvisor:latest[root@docker ~] docker run -d -v /:/rootfs:ro -v /var/run:/var/run:ro -v /sys:/sys:ro -v /var/lib/docker/:/var/lib/docker:ro -v /dev/disk/:/dev/disk:ro -p 8080:8080 --detach=true --name=cadvisor --privileged --device=/dev/kmsg google/cadvisor5c907ea16cb39365031019ce781e5218437ea48b2d44294d760ab59e9b47bc2a

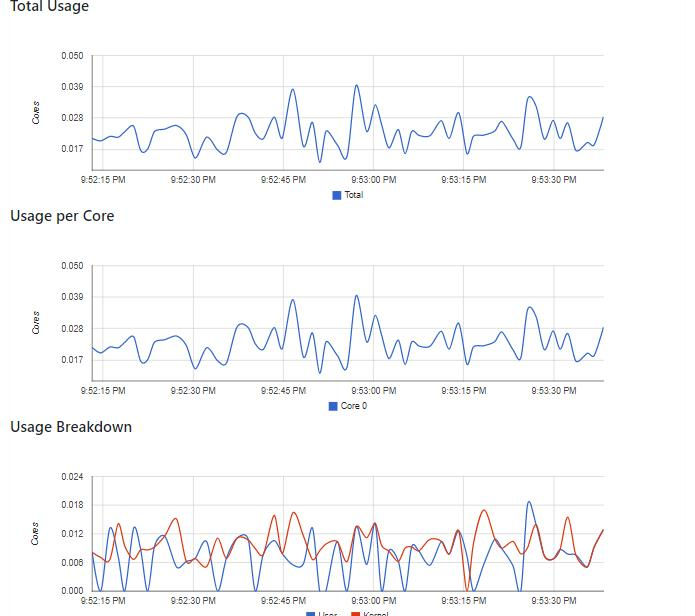

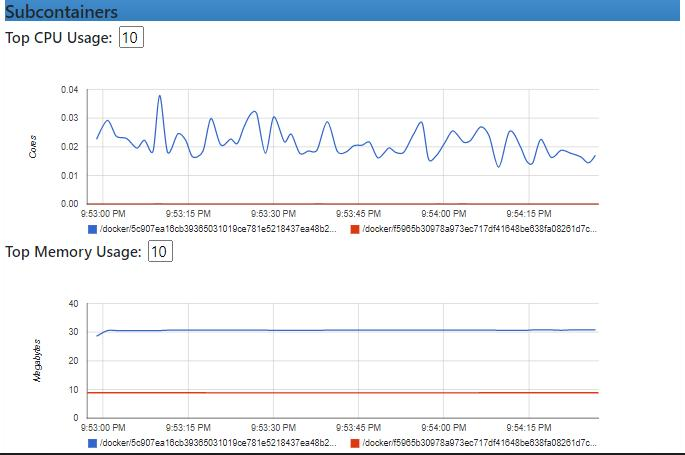

部署完毕后，访问http://ip:8080/containers/docker，即可看到监控界面。如图1所示，显示的是Docker host的监控。如图2所示，显示的是docker容器的监控

以上就是cAdvisor的主要功能，总结起来主要两点：

1. 展示Dockerhost和容器两个层次的监控数据
2. 展示历史变化数据

由于cAdvisor提供的操作界面略显简陋，而且需要在不同页面之间跳转，并且只能监控一个Docker host，实用性缺陷不足。但cAdvisor的一个亮点是它可以将监控到的数据导出给第三方工具，由这些工具进一步加工处理

我们可以把cAdvisor定位为一个监控数据收集器，收集和导出数据是它的强项，而非展示数据。 cAdvisor支持很多第三方工具，其中就包括下一节要重点学习的Prometheus

prometheus概述

Prometheus（普罗米修斯）是一套开源的监控、报警和时间序列数据库的组合，起始是由SoundCloud公司开发的。随着发展，越来越多公司和组织接受采用Prometheus，社区也十分活跃，他们便将它独立成开源项目，并且有公司来运作。Google SRE的书内也曾提到跟他们BorgMon监控系统相似的实现是Prometheus。现在最常见的Kubernetes容器管理系统中，通常会搭配Prometheus进行监控。

Prometheus基本原理是通过HTTP协议周期性抓取被监控组件的状态，这样做的好处是任意组件只要提供HTTP接口就可以接入监控系统，不需要任何SDK或者其他的集成过程。这样做非常适合虚拟化环境比如VM或者Docker 。

Prometheus应该是为数不多的适合Docker、Mesos、Kubernetes环境的监控系统之一。输出被监控组件信息的HTTP接口被叫做exporter 。目前互联网公司常用的组件大部分都有exporter可以直接使用，比如Varnish、Haproxy、Nginx、MySQL、Linux 系统信息 (包括磁盘、内存、CPU、网络等等)，具体支持的源看：https://github.com/prometheus

1、基于docker部署Prometheus，需要先编写Prometheus配置文件，将cAdvisor数据源添加进来，然后做好时钟同步，示例如下

[root@docker ~] mkdir -p /etc/prometheus
[root@docker ~] vim /etc/prometheus/prometheus.yml
global:scrape_interval: 15sevaluation_interval: 15s
alerting:alertmanagers: - static_configs:- targets:
rule_files:
scrape_configs:- job_name: 'prometheus' static_configs: - targets: ['localhost:9090'] - job_name: 'cadvisor'static_configs: - targets: ['172.25.0.100:8080']

[root@docker ~] chmod 777 /etc/prometheus/prometheus.yml
[root@docker ~] systemctl restart chronyd
[root@docker ~] systemctl enable chronyd

2、部署Prometheus，将编辑好的文件映射到容器中，启动时加上–web.enable-lifecycle的作用是启用远程热加载配置文件，在修改prometheus配置文件后不用重启容器即可生效

[root@docker ~] docker pull prom/prometheus
[root@docker ~] docker run -itd --name=prometheus -p 9090:9090 -v /etc/prometheus/prometheus.yml
:/etc/prometheus/prometheus.yml prom/prometheus:latest --config.file=/etc/prometheus/prometheus.yml --web.enable-lifecycle

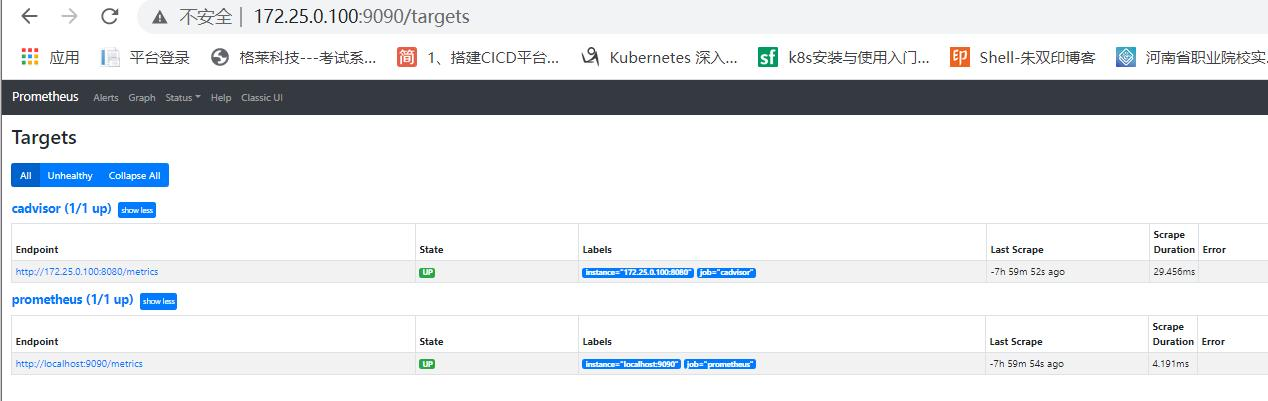

如图所示，部署完毕后，访问http://ip:9090/targets，可以看到两个数据源已经UP，其中一个就是cAdvisor

Grafana部署

Grafana是一个可视化面板（Dashboard），有着非常漂亮的图表和布局展示，功能齐全的度量仪表盘和图形编辑器，支持Graphite、zabbix、InfluxDB、Prometheus和OpenTSDB作为数据源。Grafana主要特性：灵活丰富的图形化选项；可以混合多种风格；支持白天和夜间模式；多个数据源。其项目官方地址为https://grafana.com

1、基于Daocker部署Grafana，示例如下

[root@docker ~] docker pull grafana/grafana
[root@docker ~] docker run -itd --name=grafana -p 3000:3000 grafana/grafana
0ed8d147183ec78568047b351052c69cdf15233867599446fcbd7a6654fbf296

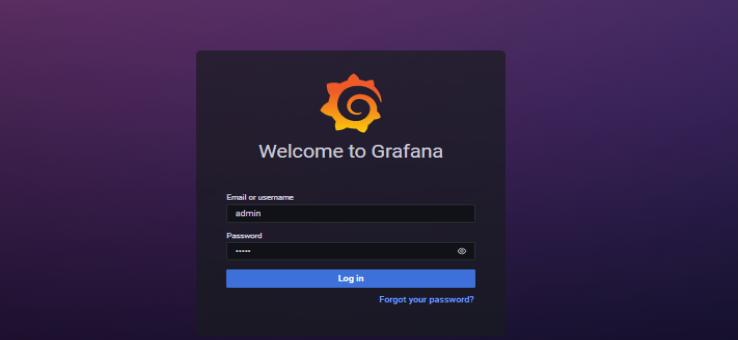

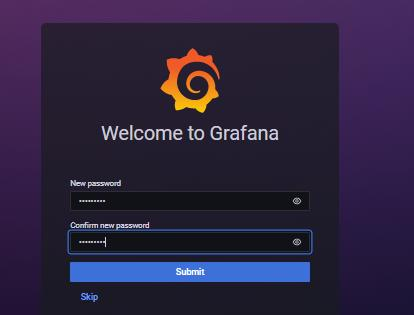

2、部署完毕后，访问http://ip:3000/login，默认账号密码都是admin，如图所示。接下来Grafana会强制用户重新设置登陆密码，如图所示

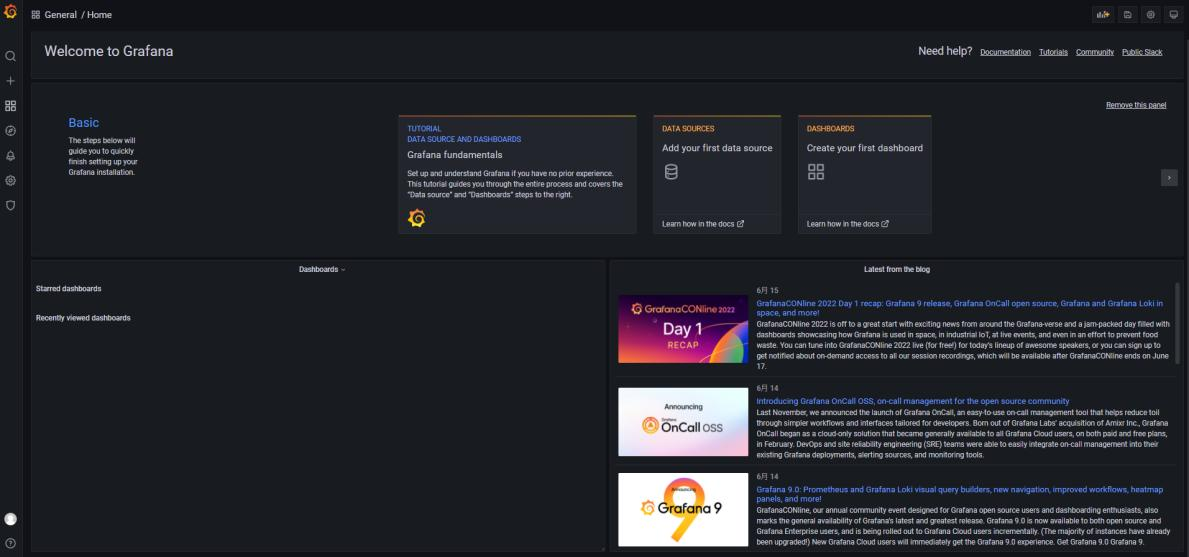

3、如图所示，登陆成功后，点击Adddatasource，创建数据源。或者点击左侧设置图标，也可以创建数据源

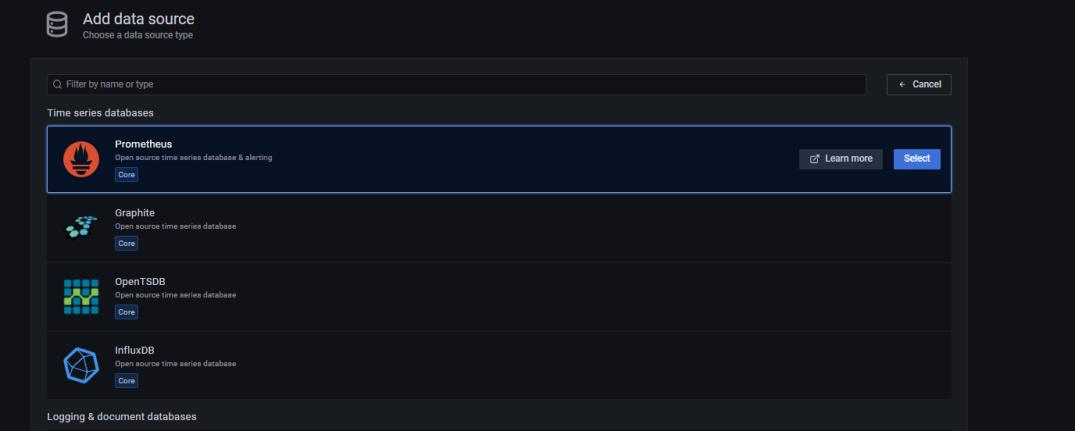

4、如图所示，点击第一个Prometheus

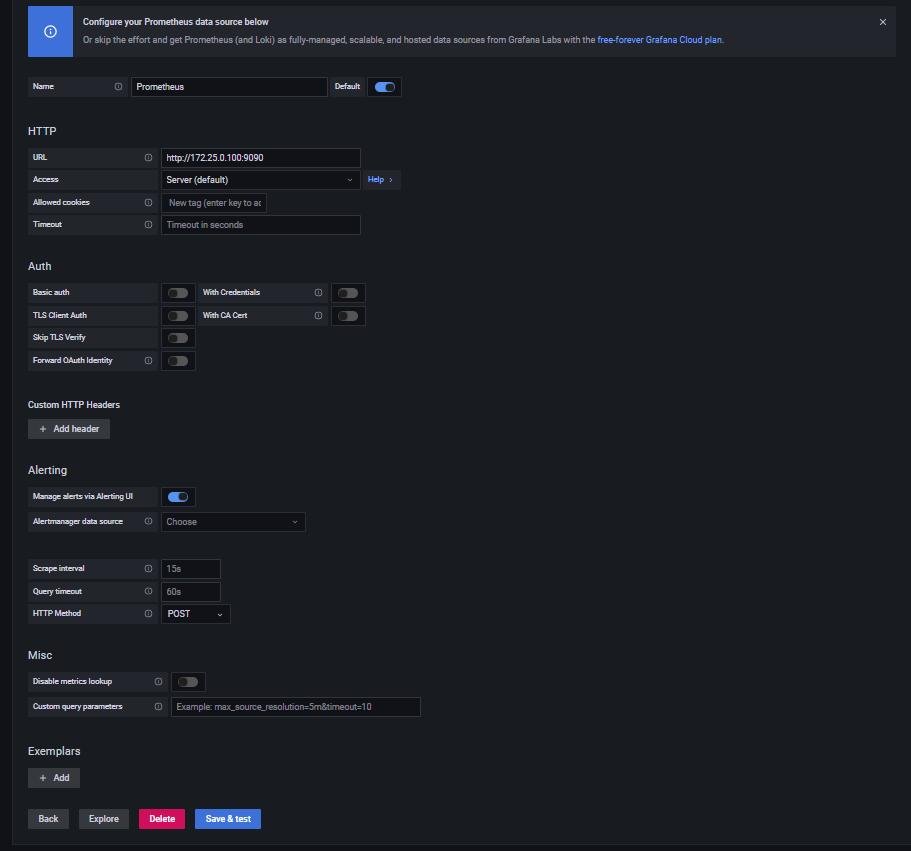

5、如图所示，填写数据源信息，在URL填写http://ip:9090，点击Save&Test

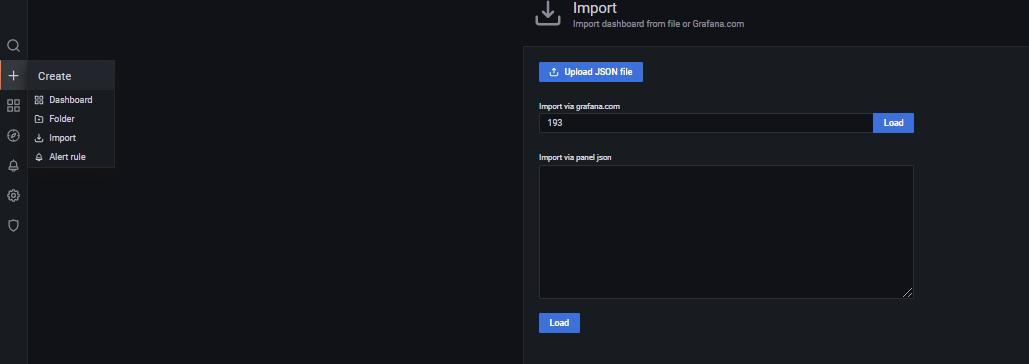

6、如图所示，添加仪表盘，鼠标移到左侧的加号位置，点击Import，输入ID号：193

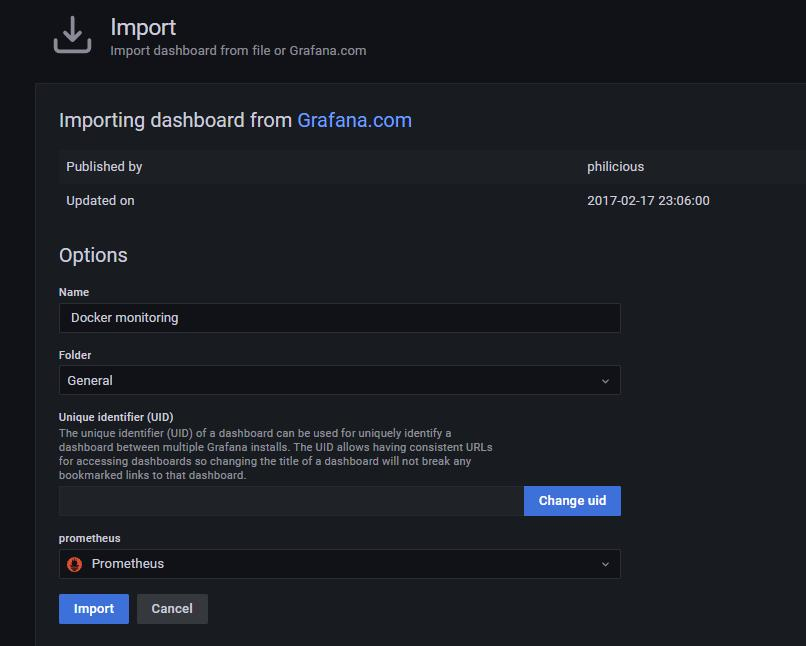

7、如图所示，点击空白处，就会自动从Grafana官网下载所对应的仪表盘，在prometheus处，选择数据源，点击Import

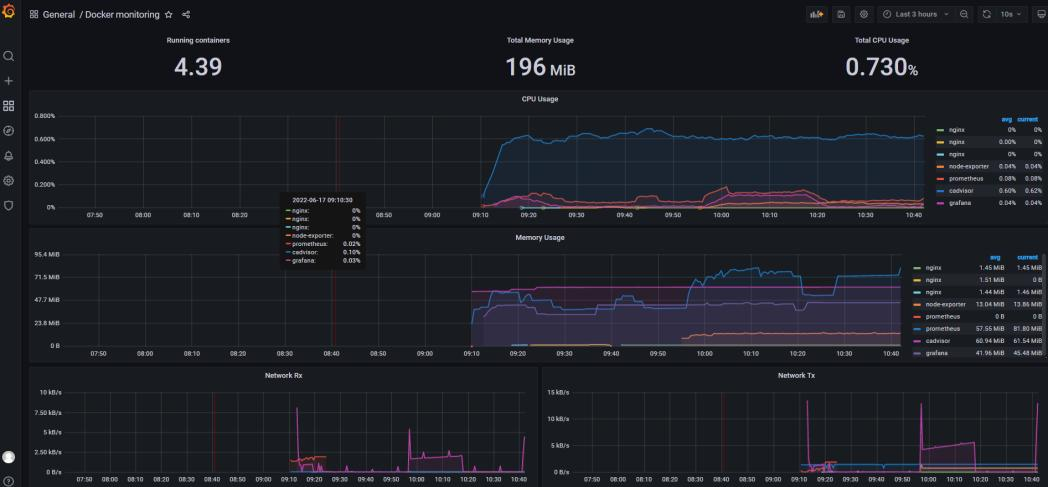

8、接下来既可以看到docker容的监控画面，会显示每个容器对CPU、内存和IO的使用情况，如图所示

总结

1. 为了更好的监控容器运行情况，建议采用cAdvisor+Prometheus+Grafana组合进行Docker监控
2. cAdvisor是专门用来采集数据的工具，也是google公司的一款开源产品，Grafana则是前端展示，支持多种数据源，定制非常灵活。而Prometheus则作为数据源，同时存储从cAdvisor获取到的数据
3. 我们可以把cAdvisor定位为一个监控数据收集器，收集和导出数据是它的强项，而非展示数据
4. 对于linux系统工程师而言，Docker监控很重要，我们能够通过监控掌握每个容器的当前运行情况。还可以通过监控的历史纪录分析每个容器的运行状况
5. cAdvisor是专门用来采集数据的工具，也是google公司的一款开源产品，Grafana则是前端展示，支持多种数据源，定制非常灵活。而Prometheus则作为数据源，同时存储从cAdvisor获取到的数据
   linux系统工程师而言，Docker监控很重要，我们能够通过监控掌握每个容器的当前运行情况。还可以通过监控的历史纪录分析每个容器的运行状况
6. cAdvisor是专门用来采集数据的工具，也是google公司的一款开源产品，Grafana则是前端展示，支持多种数据源，定制非常灵活。而Prometheus则作为数据源，同时存储从cAdvisor获取到的数据
7. 如果在Grafana仪表盘中看不到数据，很有可能是Dockerhost与你的台式机或者笔记本时间不一致
