前言
- System V 是一套独立于操作系统外的标准，是一个专门为了通信设计出的内核模块，我们称之为 System V 的 IPC 通信机制。共享内存 全称 System V 共享内存，是一种进程间通信解决方案，并且是所有解决方案中最快的一个，在通信速度上可以做到一骑绝尘。

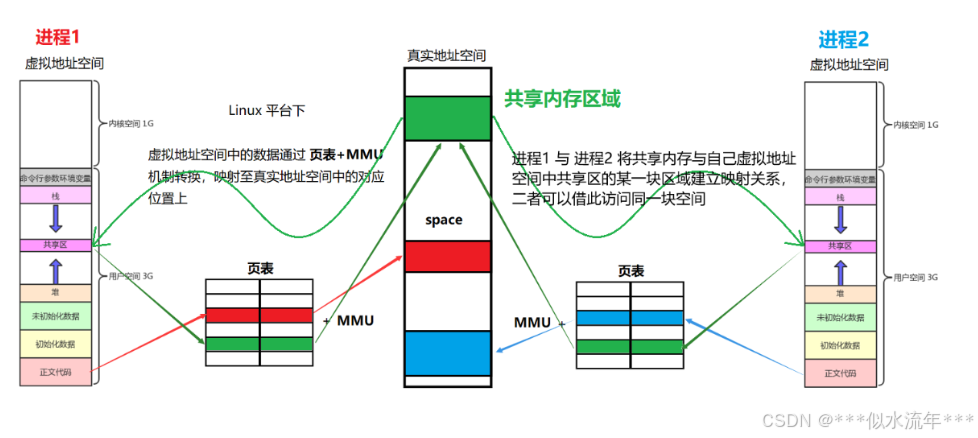

共享内存工作原理
- 在物理内存中开辟一块公共内存区域，让两个不同的进程的虚拟地址同时对此建立映射关系，此时两个独立的进程能看到同一块空间。进程地址空间映射完毕以后返回首个虚拟地址，以便于进程之间进行通信，可以直接对此空间进【写入或读取】，这块公共区域就是 共享内存。
- 共享内存的目的也是让不同的进程看到同一份资源（同一个内存）
备注：
- 共享区作为虚拟地址空间中一块缓冲区域，既可作为堆栈生长扩展的区域，也可用来存储各种进程间的公共资源，比如这里的共享内存，以及之前学习的动态库，相关信息都是存储在共享区中
- 共享内存块的创建、进程间建立映射都是由 OS 实际执行的
共享内存数据结构
- 共享内存不止存在一份，当出现多块共享内存时，操作系统不可能一一比对进行使用，秉持着高效的原则，操作系统会把已经创建的共享内存组织起来，更好的进行管理。
- 共享内存不是只要在内存中开辟空间即可，系统也要为了管理共享内存，构建对应的描述共享内存的结构体对象! 在Linux中这个结构体是struct shmid_ds，这个结构体里面存放了共享内存的各种属性。
- 共享内存 = 共享内存的内核数据结构(struct shmid_ds) + 真正开辟的内存空间
- 共享内存不止用于两个进程间通信，所以共享内存必须确保能持续存在，这也就意味着共享内存的生命周期不随进程，而是随操作系统，一旦共享内存被创建，除非被删除，否则将会一直存在，因此 操作系统需要对共享内存的状态加以描述。
shstructmid_ds
{
struct ipc_perm shm_perm; /* 操作权限 */
int shm_segsz; /* 段的大小（字节） */
__kernel_time_t shm_atime; /* 最后附加时间 */
__kernel_time_t shm_dtime; /* 最后分离时间 */
__kernel_time_t shm_ctime; /* 最后修改时间 */
__kernel_ipc_pid_t shm_cpid; /* 创建者的进程 ID */
__kernel_ipc_pid_t shm_lpid; /* 最后操作者的进程 ID */
unsigned short shm_nattch; /* 当前附加的进程数 */
unsigned short shm_unused; /* 兼容性字段 */
void *shm_unused2; /* 兼容性字段，用于 DIPC */
void *shm_unused3; /* 未使用的字段 */
};- struct ipc_perm 中存储了 共享内存中的基本信息
struct ipc_perm
{
__kernel_key_t key; // IPC 对象的唯一标识符
__kernel_uid_t uid; // 当前拥有者的用户 ID
__kernel_gid_t gid; // 当前拥有者的组 ID
__kernel_uid_t cuid; // 创建者的用户 ID
__kernel_gid_t cgid; // 创建者的组 ID
__kernel_mode_t mode; // 访问权限模式
unsigned short seq; // 序列号，用于区分同 key 的不同 IPC 对象
};共享内存使用
| 函数 | 返回值 | 参数 | 备注 |
| int shmget(key_t key,size_t size,int shmflg); | 创建成功返回共享内存的 shmid，失败返回 -1 | 参数1 key_t key 创建共享内存的唯一 key 值，通过 ftok函数获取
| 因为共享内存拥有自己的数据结构，所以返回值 int 实际就是 shmid，类似于文件系统中的 fd，用来对不同的共享内存块进行操作 参数2为创建共享内存的大小，单位是字节，一般设为 4096 字节（4kb），与一个 PAGE 页大小相同，有利于提高IO效率 参数3是位图结构，类似于 open 函数中的参数3（文件打开方式），常用的标志位有以下几个：
|
| key_t ftok(const char* pathname,int proj_id); | 返回生成的标识值，等价于 int 类型 | 参数1 const char *pathname:项目路径，可使用 绝对 或 相对 路径 参数2 int proj_id:项目编号，可以根据实际情况编写 | 这个key值单独看起来是没有任何作用的，它要与其他的系统调用结合起来才会发挥作用，未来要通信的两个进程就可以在函数 ftok 输入相同的相同的参数，生成相同的key值，然后通过这个key值就能确定它们想要通信的共享内存是哪一个了 |
代码演示
comm.hpp
#include <iostream>
#include <cerrno>
#include <cstring>
#include <unistd.h>
#include <sys/ipc.h>
#include <sys/shm.h>
using namespace std;
#define PATHNAME "." // 项目名
#define PROJID 0x0001 // 项目编号
const int gsize = 4096;
const mode_t mode = 0666;
// 将十进制转换成十六进制
string toHex(int x)
{
char buffer[64];
snprintf(buffer, sizeof(buffer), "0x%x", x);
return buffer;
}
// 获取共享内存唯一标识
key_t getKey()
{
key_t key = ftok(PATHNAME, PROJID);
if (key == -1)
{
cerr << errno << ":" << strerror(errno) << endl;
exit(1);
}
return key;
}
// 共享内存助手
int createShmHelper(key_t key, int size, int flag)
{
int shmid = shmget(key, size, flag);
if(shmid == -1)
{
cerr << errno << ":" << strerror(errno) << endl;
exit(2);
}
return shmid;
}
// 创建共享内存
int createShm(key_t key, int size)
{
return createShmHelper(key, size, IPC_CREAT | IPC_EXCL | mode);
}
// 获取共享内存
int getShm(key_t key, int size)
{
return createShmHelper(key, size, IPC_CREAT);
}server.cc
#include "common.hpp"
int main()
{
// 创建key
key_t key = getKey();
cout << "server key: " << toHex(key) << endl;
// 服务端创建共享内存
int shmid = createShm(key, gsize);
cout << "server shmid: " << shmid << endl;
return 0;
}client.cc
#include "common.hpp"
int main()
{
key_t key = getKey();
cout << "client key: " << toHex(key) << endl;
// 客户端打开内存
int shmid = getShm(key, gsize);
cout << "client shmid: " << shmid << endl;
return 0;

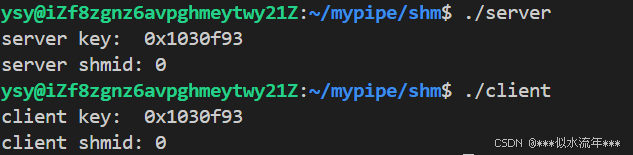

}演示结果：
- 通过shmget和ftok函数可以获取唯一的key和shmid
查看共享内存

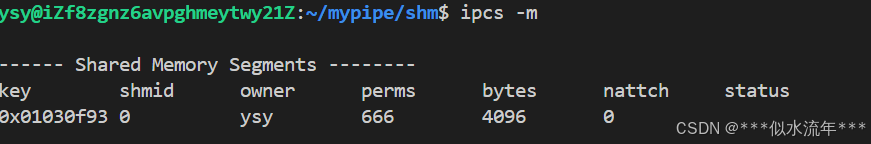

ipcs -m
备注：
- 从左到右依次为key值、 shmid、拥有者、权限、大小、挂接数、状态
- 共享内存 0 就是通过上述代码生成的
- 因为共享内存每次都是随机生成的，所以每次生成的 key 和 shmid 都不一样

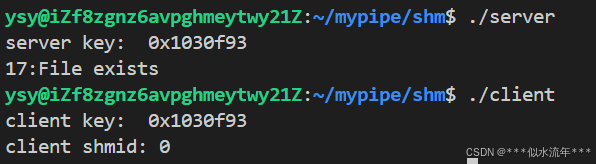

再次运行上面代码：
解析：
- 服务端运行失败，原因是 shmget 创建共享内存失败，这是因为服务端创建共享内存时，传递的参数为 IPC_CREAT | IPC_EXCL，其中 IPC_EXCL 注定了当共享内存存在时，创建失败。
- 而客户端只是单纯的获取共享内存，同时也只传递了 IPC_CREAT 参数，所以运行才会成功。
- 综上所述，服务端运行失败的根本原因是 待创建的共享内存已存在，如果想要成功运行，需要先将原共享内存释放。
进程关联共享内存
| 函数 | 返回值 | 参数 | |
| void* shmat(int shmid,const void* shmaffr,int shmflg) 一般为：shmat(shmid,NULL,0); | 返回值 void*，如同malloc一样，返回的是 void* 指针，可以根据需求进行强转 当进程与共享内存关联后，返回的就是共享内存映射至共享区的起始地址
一般通信数据为字符，所以可以将 shmat 的返回值强转为 char* | 参数1 int shmid 待关联的共享内存id
参数3 int shmflg 关联后，进程对共享内存的读写属性，一般直接设为 0，表示关联后，共享内存属性为 默认读写权限，更多选项如下所示（了解）：
|
代码演示
comm.hpp添加：
// 关联共享内存
char* attachShm(int shmid)
{
char *start = (char*)shmat(shmid, nullptr, 0);
return start;
}server.cc
#include "common.hpp"
int main()
{
// 创建key
key_t key = getKey();
cout << "server key: " << toHex(key) << endl;
// 服务端创建共享内存
int shmid = createShm(key, gsize);
cout << "server shmid: " << shmid << endl;
sleep(3);
// 将自己与共享内存关联起来
char *start = attachShm(shmid);
sleep(3);
sleep(5);
// 删除共享内存
shmctl(shmid, IPC_RMID, NULL);
cout << "共享内存" << shmid << "已删除" << endl;
return 0;
}client.cc
#include "common.hpp"
int main()
{
key_t key = getKey();
cout << "client key: " << toHex(key) << endl;
int shmid = getShm(key, gsize);
cout << "client shmid: " << shmid << endl;
sleep(3);
// 将自己与共享内存关联起来
char *start = attachShm(shmid);
sleep(5);
return 0;

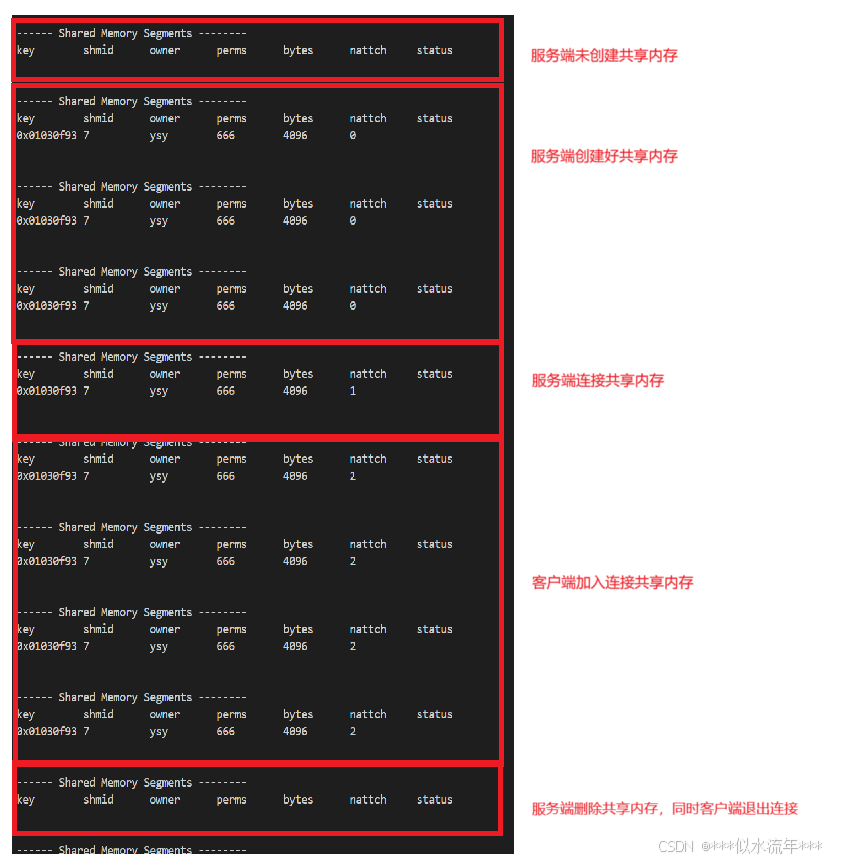

}演示结果：
备注：
- 共享内存信息中的
nattch表示当前共享内存中的进程关联数 。注意： 程序运行结束后，会自动取消关联状态：- 共享内存的生命周期是随内核的，即进程退出以后如果没有删除共享内存，则共享内存不会消失！
进程去共享内存关联
| 函数 | 返回值 | 参数 | 备注 |
| int shmdt(const void* shmaddr); | 去关联成功返回 0 失败返回 -1，并将错误码设置 | 参数：关联成功的返回共享内存起始地址 | 如同关闭 FILE*、fd、free 等一些列操作一样，当我们关联共享内存，使用结束后，需要进行去关联，否则会造成内存泄漏（指针指向共享内存，访问数据） |
共享内存释放
指令释放

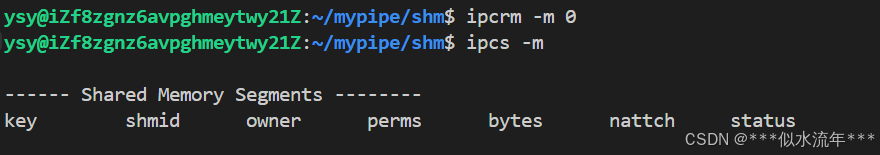

ipcrm -m shmid
通过系统控制函数释放
| 函数 | 返回值 | 参数 | 备注 |
| int shmctl(int shmid,int op,struct shmid_ds* buf); | 成功返回 0 失败返回 -1 | 参数1 int shmid 待控制的共享内存 id
| 参数2：
buf 就是共享内存的数据结构，可以使用 IPC_STAT 获取，也可以使用 IPC_SET 设置 在 Linux 系统中，使用 1. 创建者权限 如果调用进程是共享内存段的创建者，那么它可以直接使用
2. 特权用户（如 root） 如果调用进程的用户是特权用户（如
|
server.cc
#include "common.hpp"
int main()
{
// 创建key
key_t key = getKey();
cout << "server key: " << toHex(key) << endl;
// 服务端创建共享内存
int shmid = createShm(key, gsize);
cout << "server shmid: " << shmid << endl;
int n = 5;
while (n)
{
// 运行五秒后删除共享内存
cout << n-- << endl;
sleep(1);
}
// 删除共享内存
shmctl(shmid, IPC_RMID, NULL);
cout << "共享内存" << shmid << "已删除" << endl;
return 0;

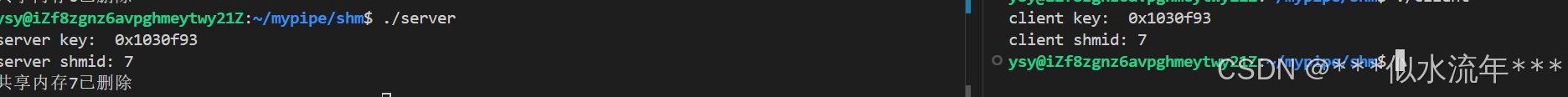

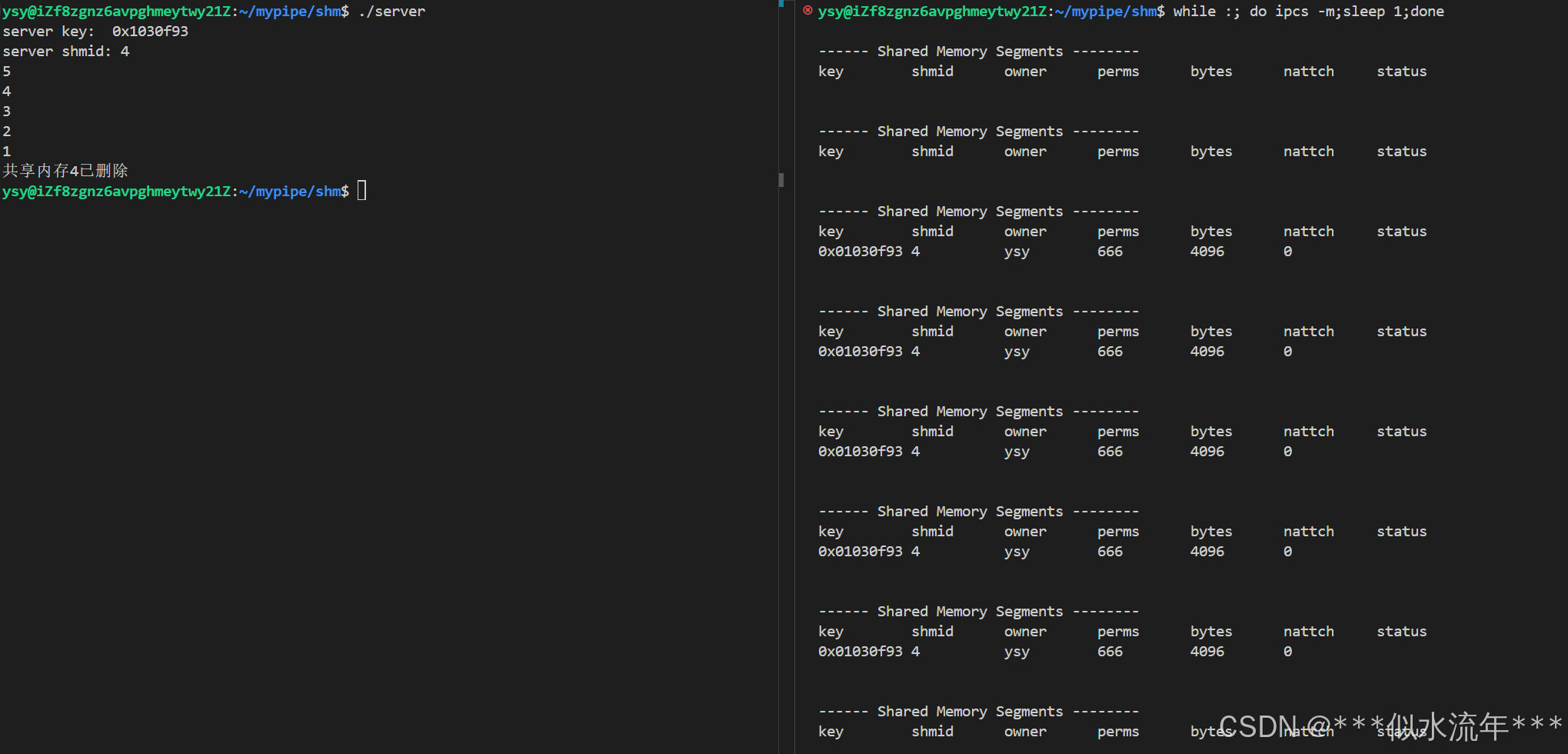

}当服务端运行结束时，会自动删除共享内存：
共享内存删除机制
- 当使用
shmctl(shmid, IPC_RMID, 0)删除共享内存时，操作系统会检查当前是否有进程仍然挂接（附加）到该共享内存段。如果存在挂接的进程，共享内存段不会立即被销毁，而是被标记为“销毁”状态（dest），并等待所有挂接的进程分离。
备注：
共享内存在被删除后，已成功挂接的进程仍然可以进行正常通信，不过此时无法再挂接其他进程
共享内存被提前删除后，状态
status变为 销毁dest
状态
dest的含义
- 在
ipcs命令的输出中，dest状态表示共享内存段已被标记为销毁，但仍然存在，直到所有挂接的进程完成分离。此时，共享内存段的mode字段会被设置为SHM_DEST，表示该段即将被销毁。为何已挂接的进程仍能通信
- 已挂接的进程仍然可以访问共享内存，因为它们的虚拟地址空间已经映射到共享内存段。即使共享内存被标记为销毁，这些进程仍然可以通过映射的地址访问内存内容，直到它们调用
shmdt()分离共享内存。新进程无法挂接的原因
- 一旦共享内存被标记为销毁（
dest），新的进程将无法再通过shmat()挂接到该共享内存段。这是因为操作系统已经将其视为即将销毁的资源，不允许新的挂接操作。
共享内存快的原因
共享内存通信快的秘籍在于 减少数据拷贝（IO），IO是很慢、很影响效率的

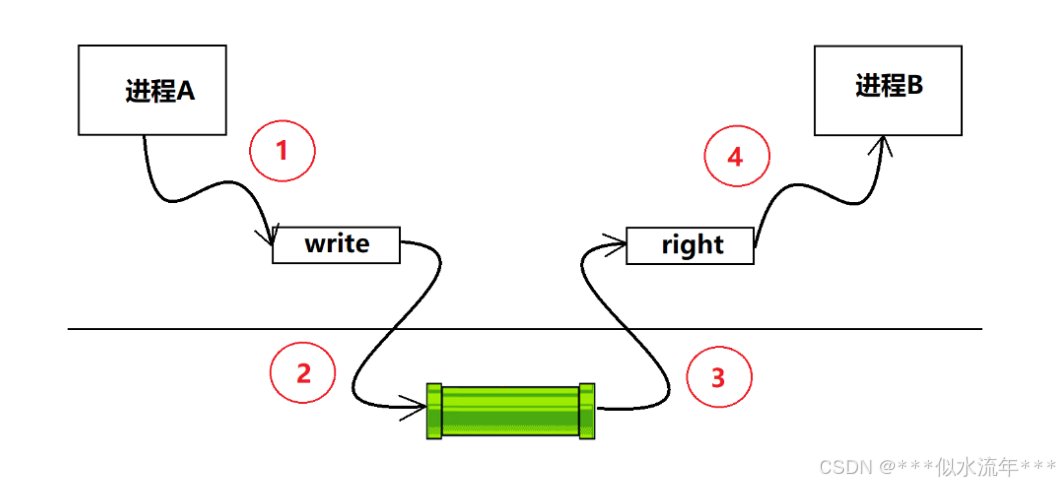

比如在使用管道通信时，需要经过以下几个步骤：
- 从进程 A 中读取数据（IO）
- 打开管道，然后通过系统调用将数据写入管道（IO）
- 通过系统调用从管道读取数据（IO）
- 将读取到的数据输出至进程 B（IO）
但共享内存就不一样，直接访问同一块内存进行数据读写。

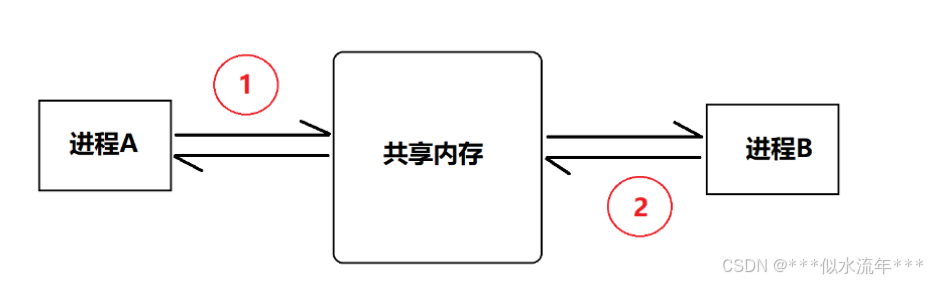

在使用共享内存通信时，只需要经过以下两步：
- 进程
A直接将数据写入共享内存中 - 进程
B直接从共享内存中读取数据
显然，使用共享内存只需要经过 2 次 IO
所以共享内存的秘籍是 减少拷贝（IO）次数
- 得益于共享内存的这种特性，可以让进程通信的时候，减少拷贝次数，所以共享内存是所有进程通信中，速度最快的。
共享内存的缺点
共享内存这么快，为什么不直接只使用共享内存呢？
因为快是要付出代价的，因为 “快” 导致共享内存有以下缺点：
- 多个进程无限制地访问同一块内存区域，导致共享内存中的数据无法确保安全
- 即 共享内存 没有同步和互斥机制，某个进程可能数据还没写完，就被别人读走了，或者被别人覆盖了
总的来说，共享内存没有任何的保护机制，不加规则限制的共享内存是不推荐使用的。
当然可以利用其他通信方式，控制共享内存的写入与读取规则
- 比如使用命名管道，进程 A 写完数据后，才通知进程B，读取进程 B 读取后，才通知进程 A 写入
- 假如是多端写入、多端读取的场景，则可以引入生产者消费者模型，加入互斥锁和条件变量等待工具，控制内存块的读写。
