【网络工程师】企业网络骨干链路冗余与环路避免实践

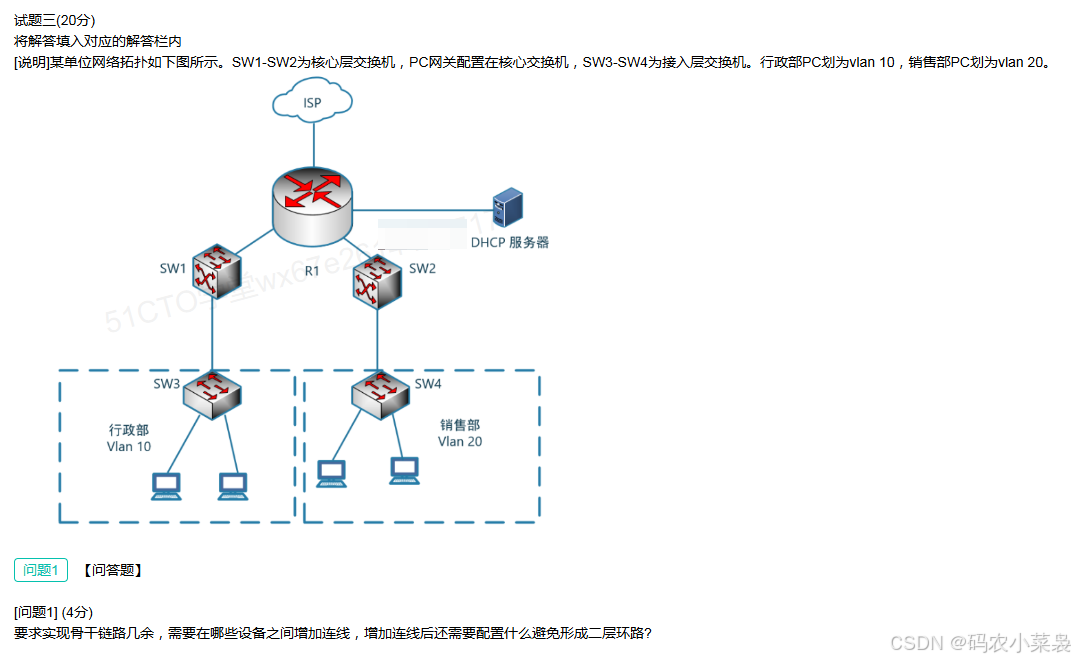

在企业网络架构中，骨干链路的稳定性和可靠性至关重要。为了保障业务的持续运行，实现骨干链路冗余并避免二层环路是网络设计与运维的关键环节。本文结合实际网络拓扑，详细探讨如何实现骨干链路冗余以及避免二层环路的技术手段。
要实现骨干链路冗余并避免二层环路，需从链路冗余设计和环路避免技术两方面分析：
拓展：
网关冗余：核心作用对象是网关设备 。在网络中，网关是不同网络之间的连接桥梁，如局域网与广域网之间、不同 VLAN 之间等。网关冗余通过设置多个网关设备，确保当某一台网关设备（如路由器、三层交换机充当的网关）出现硬件故障、软件故障或配置错误等问题时，网络中的终端设备依然能通过备用网关实现跨网络通信。
链路冗余：关注的是网络链路。网络链路是设备之间的数据传输通道，链路冗余是指在网络设备之间建立多条物理或逻辑链路。比如在交换机之间、交换机与路由器之间设置多条链路，以防止某一条链路因为线缆损坏、接口故障、链路拥塞等原因导致数据无法传输。
一、增加冗余链路的设备连接
为实现骨干链路冗余，需要在以下设备之间增加连线：
- SW1与SW2之间：核心层交换机SW1和SW2直接互联，形成核心层的冗余链路。
- SW3与SW4之间：接入层交换机SW3和SW4之间互联，形成接入层到核心层的冗余链路（当SW1 - SW3或SW2 - SW4其中一条链路故障时，可通过SW3 - SW4 - SW2或SW4 - SW3 - SW1转发数据）。
二、避免二层环路的配置技术
增加冗余链路后，网络会形成二层环路（同一数据帧可能在环路中无限转发，导致广播风暴、MAC地址表不稳定等问题），因此需要配置生成树协议（STP，Spanning Tree Protocol） 或其增强版本（如RSTP、MSTP），作用是：
- 逻辑上阻塞冗余链路中的一条（使链路处于“备份”状态），保证网络无环路。
- 当活跃链路故障时，自动取消阻塞备份链路，实现冗余切换，保障网络连通性。
补充说明
- STP的核心原理：通过选举根桥、根端口、指定端口，自动计算出无环的转发路径，阻塞多余的冗余链路端口。
- 实际配置：在所有交换机（SW1、SW2、SW3、SW4）上启用STP（或RSTP/MSTP，建议用RSTP，收敛速度更快），设备会自动完成环路避免的逻辑计算。
