AI学习日记——卷积神经网络（CNN）：完整实现与可视化分析
目录
一、SimpleConvNet的完整实现
1. 网络架构设计
2. 参数初始化策略
3. 层的有序组织
4. 前向与反向传播
二、CNN的可视化分析
1. 第一层权重可视化
2. 特征提取层次分析
3. 从边缘到抽象的信息流
三、经典CNN网络架构
1. LeNet
2. AlexNet
3. 网络演进的深层意义
总结
一、SimpleConvNet的完整实现

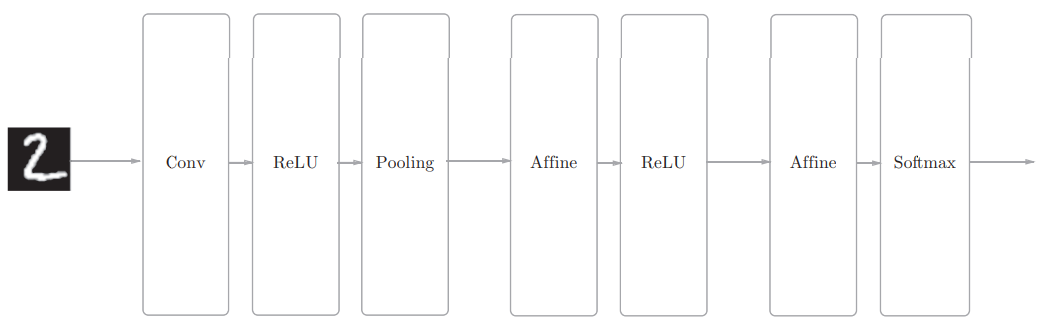

1. 网络架构设计
网络参数配置：
class SimpleConvNet:
def __init__(self, input_dim=(1, 28, 28),
conv_param={'filter_num':30, 'filter_size':5, 'pad':0, 'stride':1},
hidden_size=100, output_size=10, weight_init_std=0.01):
参数说明：
-
input_dim：输入数据维度(通道, 高, 宽)
-
conv_param：卷积层超参数字典
-
filter_num―滤波器的数量
-
filter_size―滤波器的大小
-
stride―步幅
-
pad―填充
-
-
hidden_size：全连接层神经元数量
-
output_size：输出层神经元数量
-
weitght_int_std: 初始化时权重的标准差
2. 参数初始化策略
关键计算：卷积输出尺寸
conv_output_size = (input_size - filter_size + 2*filter_pad) / filter_stride + 1
pool_output_size = int(filter_num * (conv_output_size/2) * (conv_output_size/2))
权重初始化：
self.params = {}
# 卷积层权重: (滤波器数, 输入通道, 滤波器高, 滤波器宽)
self.params['W1'] = weight_init_std * np.random.randn(filter_num, input_dim[0], filter_size, filter_size)
self.params['b1'] = np.zeros(filter_num) # 每个滤波器一个偏置# 全连接层权重
self.params['W2'] = weight_init_std * np.random.randn(pool_output_size, hidden_size)
self.params['b2'] = np.zeros(hidden_size)
self.params['W3'] = weight_init_std * np.random.randn(hidden_size, output_size)
self.params['b3'] = np.zeros(output_size)
3. 层的有序组织
使用OrderedDict有序字典确保层按顺序执行：
self.layers = OrderedDict()
self.layers['Conv1'] = Convolution(self.params['W1'], self.params['b1'],
conv_param['stride'], conv_param['pad'])
self.layers['Relu1'] = Relu()
self.layers['Pool1'] = Pooling(pool_h=2, pool_w=2, stride=2)
self.layers['Affine1'] = Affine(self.params['W2'], self.params['b2'])
self.layers['Relu2'] = Relu()
self.layers['Affine2'] = Affine(self.params['W3'], self.params['b3'])
self.last_layer = SoftmaxWithLoss()
这里字典的value值实际上是对象实例，省略了以下步骤
1.relu1_instance = Relu()
2.self.layers['Relu1'] = relu1_instance
4. 前向与反向传播
前向传播实现：
def predict(self, x):
for layer in self.layers.values():
x = layer.forward(x)
return xdef loss(self, x, t):
y = self.predict(x)
return self.last_layer.forward(y, t)
反向传播实现：
def gradient(self, x, t):
# 前向传播计算损失
self.loss(x, t)
# 反向传播
dout = 1
dout = self.last_layer.backward(dout)
# 反转层顺序进行反向传播
layers = list(self.layers.values())
layers.reverse()
for layer in layers:
dout = layer.backward(dout)
# 收集梯度
grads = {}
grads['W1'] = self.layers['Conv1'].dW
grads['b1'] = self.layers['Conv1'].db
grads['W2'] = self.layers['Affine1'].dW
grads['b2'] = self.layers['Affine1'].db
grads['W3'] = self.layers['Affine2'].dW
grads['b3'] = self.layers['Affine2'].db
return grads
二、CNN的可视化分析

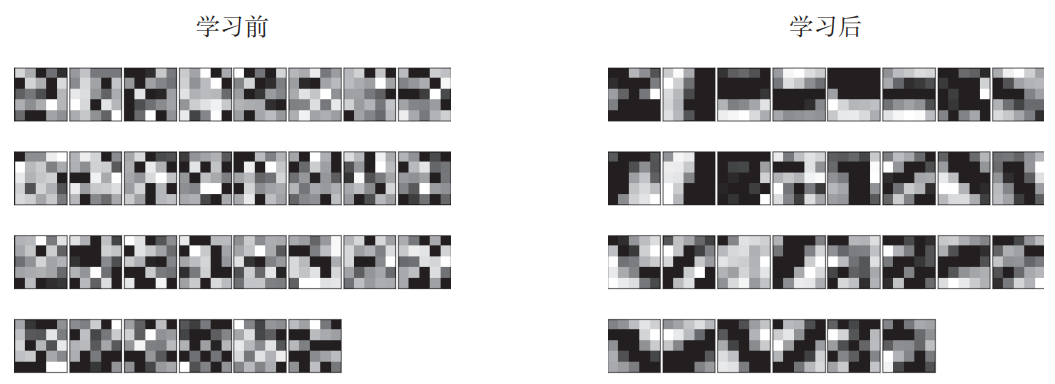

1. 第一层权重可视化
通过可视化卷积层权重，我们可以直观理解CNN的训练过程：
权重形状：(30, 1, 5, 5) - 30个5×5的单通道滤波器
可视化发现：
-
学习前：随机初始化，黑白浓淡无规律
-
学习后：呈现有规律的图案，如边缘检测器和斑块检测器
具体模式：
-
白到黑渐变滤波器：检测边缘
-
块状区域(blob)滤波器：检测局部特征

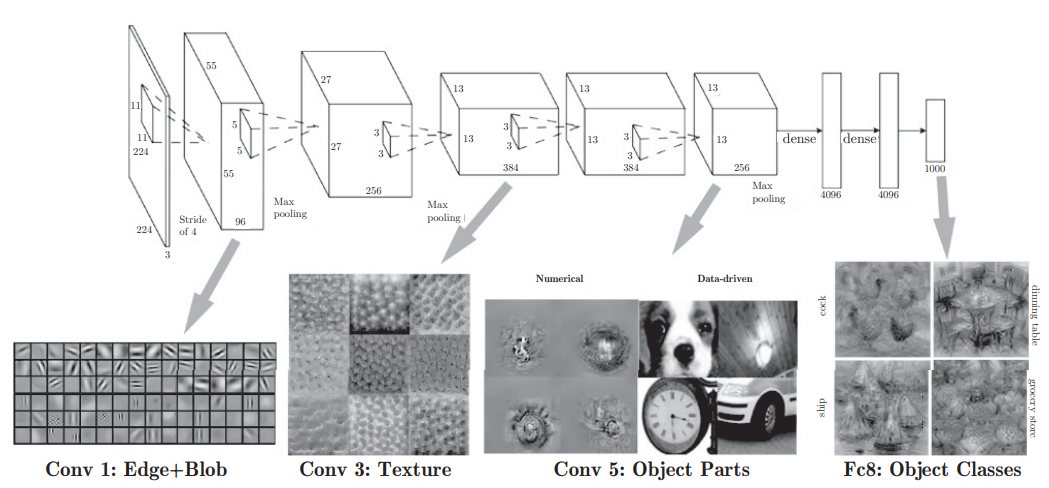

2. 特征提取层次分析
CNN通过分层结构逐步提取越来越抽象的特征：
第1层 - 低级特征：
-
对边缘和斑块有强烈响应
-

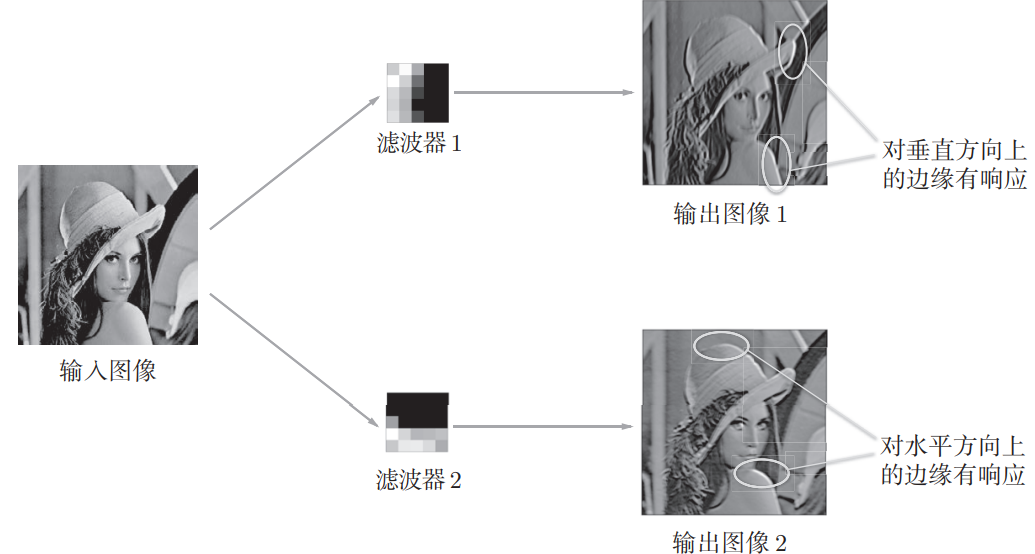

如图，某些滤波器专门检测垂直边缘，某些检测水平边缘
中间层 - 中级特征：
-
对纹理和简单形状有响应
-
组合低级特征形成更复杂的模式
深层 - 高级特征：
-
对物体部件和复杂模式有响应
-
特征更加抽象和语义化
3. 从边缘到抽象的信息流
CNN的特征提取过程模拟了人类视觉系统：
边缘/斑块 → 纹理/简单形状 → 物体部件 → 完整物体
这种层次化处理使得CNN能够：
-
对平移、旋转等变化具有鲁棒性
-
逐步构建对输入数据的复杂理解
-
实现端到端的特征学习
三、经典CNN网络架构
1. LeNet
1998年提出的LeNet是CNN的元祖，用于手写数字识别。
网络结构特点：
-
连续的卷积层和池化层（子采样层）
-
最后接全连接层输出结果
-
激活函数使用sigmoid
与现代CNN的差异：
-
激活函数：sigmoid → ReLU
-
池化方式：子采样 → Max池化
-
网络深度相对较浅
历史意义：
作为20多年前提出的网络，其基本思想至今仍在沿用，展现了惊人的前瞻性。
2. AlexNet
2012年提出的AlexNet引发了深度学习的热潮。
网络结构改进：
-
使用ReLU激活函数解决梯度消失问题
-
引入LRN（局部响应归一化）层
-
采用Dropout防止过拟合
-
网络深度和宽度大幅增加
技术环境支撑：
-
大数据：ImageNet等大规模数据集
-
GPU计算：并行计算能力的大幅提升
-
算法优化：更好的优化方法和正则化技术
性能突破：
在ImageNet竞赛中大幅超越传统方法，证明了深度学习的巨大潜力。
3. 网络演进的深层意义
从LeNet到AlexNet的演进反映了深度学习的核心发展：
数据驱动：
-
从少量数据到海量数据
-
数据成为模型性能的关键因素
计算能力：
-
从CPU到GPU的转变
-
分布式训练成为可能
算法创新：
-
更好的激活函数（ReLU）
-
更有效的正则化方法（Dropout）
-
更深的网络结构
哲学转变：
从手工设计特征转向端到端的特征学习，让数据自己"说话"。
总结
本文介绍了SimpleConvNet的完整实现和CNN的可视化分析。SimpleConvNet包含网络架构设计、参数初始化、有序组织层结构以及前向/反向传播的实现。CNN可视化分析展示了权重可视化的过程，揭示了CNN从边缘检测到抽象特征提取的层次化处理机制。最后，文章对比了LeNet和AlexNet两大经典网络架构，指出深度学习从数据驱动、计算能力到算法创新的演进历程，体现了从手工特征设计到端到端学习的范式转变。这些内容系统展示了CNN的实现原理、特征提取机制和发展脉络。
