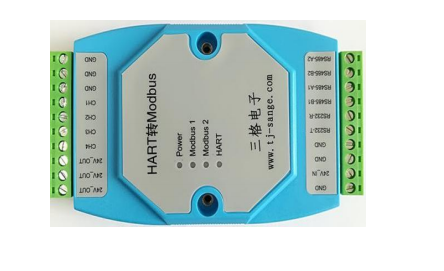

了解HART 转 Modbus 转换器

第一节 功能说明

HART 转 Modbus 模块实现将HART 信号中的数字信号转换为符

合 Modbus RTU/ASCII 标准的 RS485 信号和 RS232 信号，实现仪表

的数据读取功能。

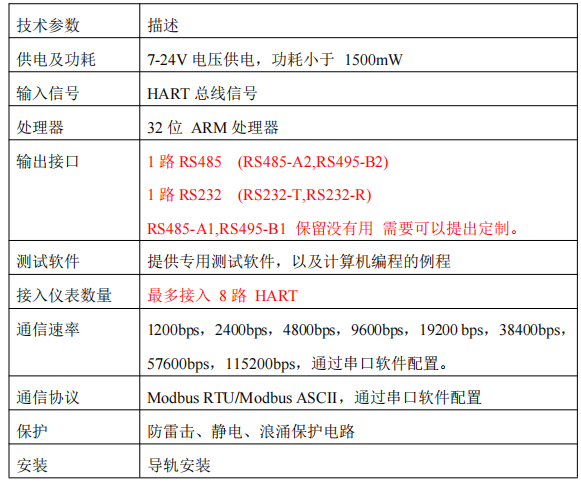

第二节 主要技术指标

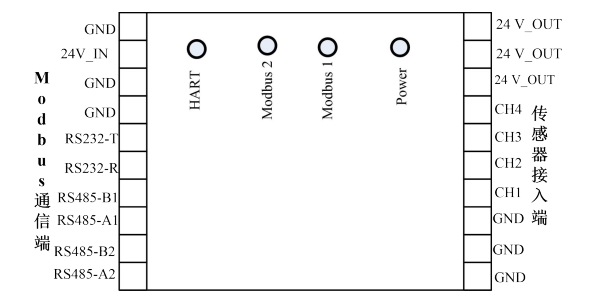

第三节 接线方法以及指示灯

24V-IN:供电端口，7-24V 都可以。

RS232-T，RS232-R，GND：一路串口。

RS485-A1 、RS485-B1 ： 一路 RS485 ，RS485-A1 是 RS485+，

RS485-B1 是 RS485-。可以和计算机或者处理器通信。

24V-OUT：是电源输出端口，输出电压和 24V-IN 大小一样，假

如需要给仪表 24V 供电，则 24V-IN 就需要输入 24V。

CH1-4:是信号输入端口，接入HART 仪表。

Power 灯:电源灯.

Modbus1 灯:是 485_1 通信指示灯，当有 485 数据通信时刻，灯

闪烁。

Modbus2 灯:是 485_2 通信指示灯，保留不用。

HART 灯:是 HART 数据灯，闪烁代表模块与仪表通过 HART 总

线有数据传输。

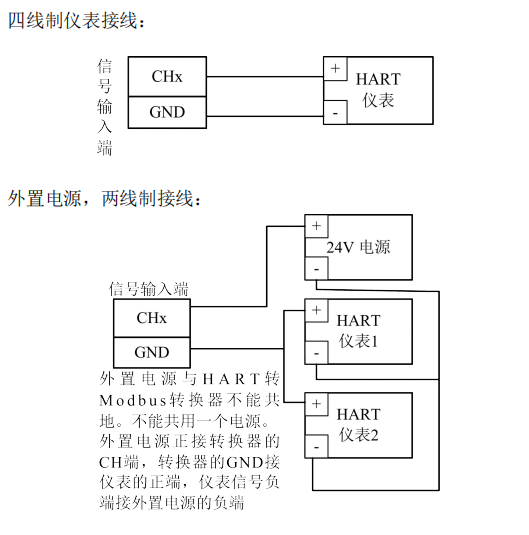

1、两线制仪表接线（加入仪表需要 24V 供电，则模块供电电压也要

24V）：CHx 是指CH1-4 任何一个通道。
