OpenBLT移植教程

要实现Bootloader远程升级的功能，需要明白该功能的实现分为三个部分：

1.上位机：用于将要烧写的程序传输给mcu；

2.mcu的bootloader分区：用于接收上位机发送的程序数据；

3.mcu的application分区：判断接收到的数据是否为程序升级相关，并跳转到bootloader；

OpenBLT作为一款开源的MCU Bootloader，其开源的代码和工具也包含这三个内容。将其理解就能够正确使用了。

1. 文件结构

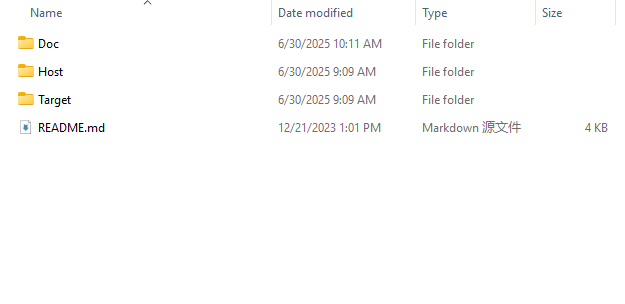

下载开源文件后打开，可以看到其文件夹内容如下：

Doc：使用手册等参考文件。

Host：上位机相关工具和源代码。

Target：mcu代码，包含了boot分区和app分区的代码。

Host的上位机可以直接使用，我们不过多讲解。我们主要讲解Target的MCU相关内容。

1.1. Target的文件夹解构如下:

Demo：是针对各个mcu的工程模板，均已经完成编译，可以直接使用。

Source：为主要实现软件功能的源码，也根据不同的mcu进行了分类。

2. 代码工程结构

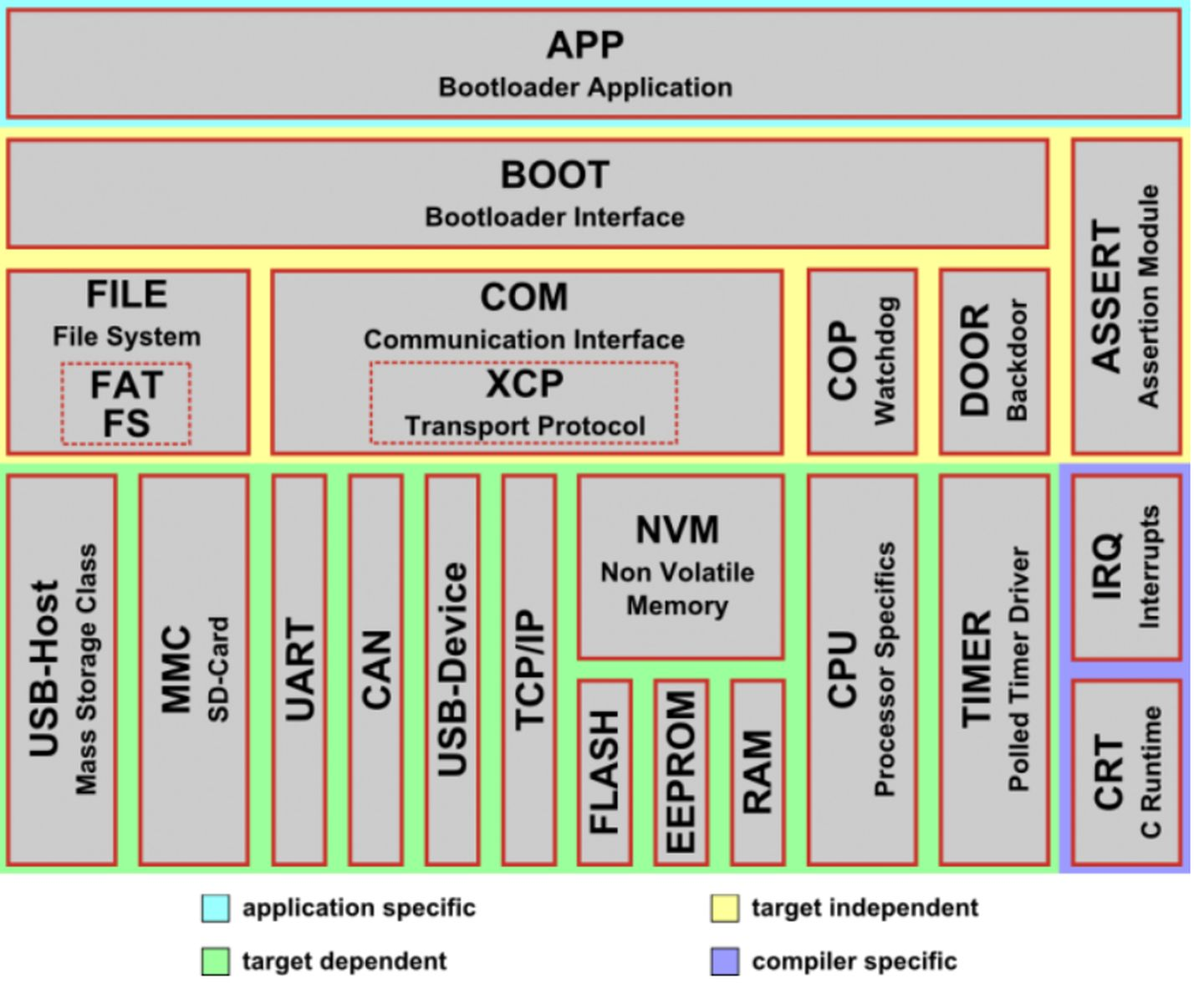

其代码设计为了考虑移植性和低耦合采用了以下的结构（即Target中针对MCU的代码）。

分为了四个部分：

层级	功能描述	移植关注点
Application Specific	应用配置层	修改配置以适应特定OTA需求
Target Independent	业务逻辑层	实现核心Bootloader逻辑，不依赖具体MCU
Target Dependent	硬件抽象层	对接MCU底层硬件，需要针对平台适配
Compiler Specific	编译器适配层	处理不同编译器的差异

根据这个四个部分完成移植。

3. 移植教程

3.1. Boot移植教程

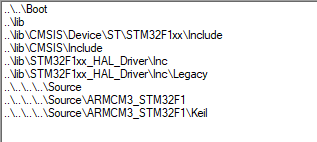

我们以stm32f1系列的mcu型号，以及Keil的开发背景，打开Demo中的一个Boot工程（Demo中的工程模板分为Prog和Boot，Prog为App程序）。查看其文件夹包含设置。如图：

其中lib下的文件为CMSIS和HAL库相关的代码，与OpenBLT不相关，忽略。剩下Boot下的文件和Source下的四个文件包含，也对应了章节2的四个部分。我们接下去就根据章节2的四个部分进行移植。

3.1.1. Application Specific层

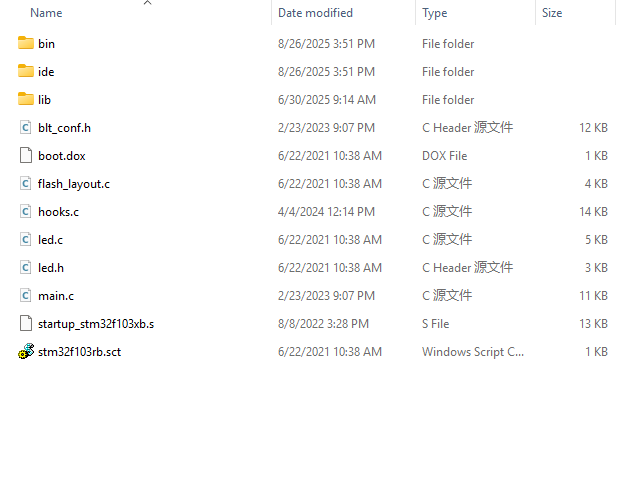

• 位置：Target/Demo/ARMCM3_STM32F1_Nucleo_F103RB_Keil/Boot
• 内容：配置文件和应用特定实现

移植文件中的c/h文件即可

3.1.2. Target Independent层：

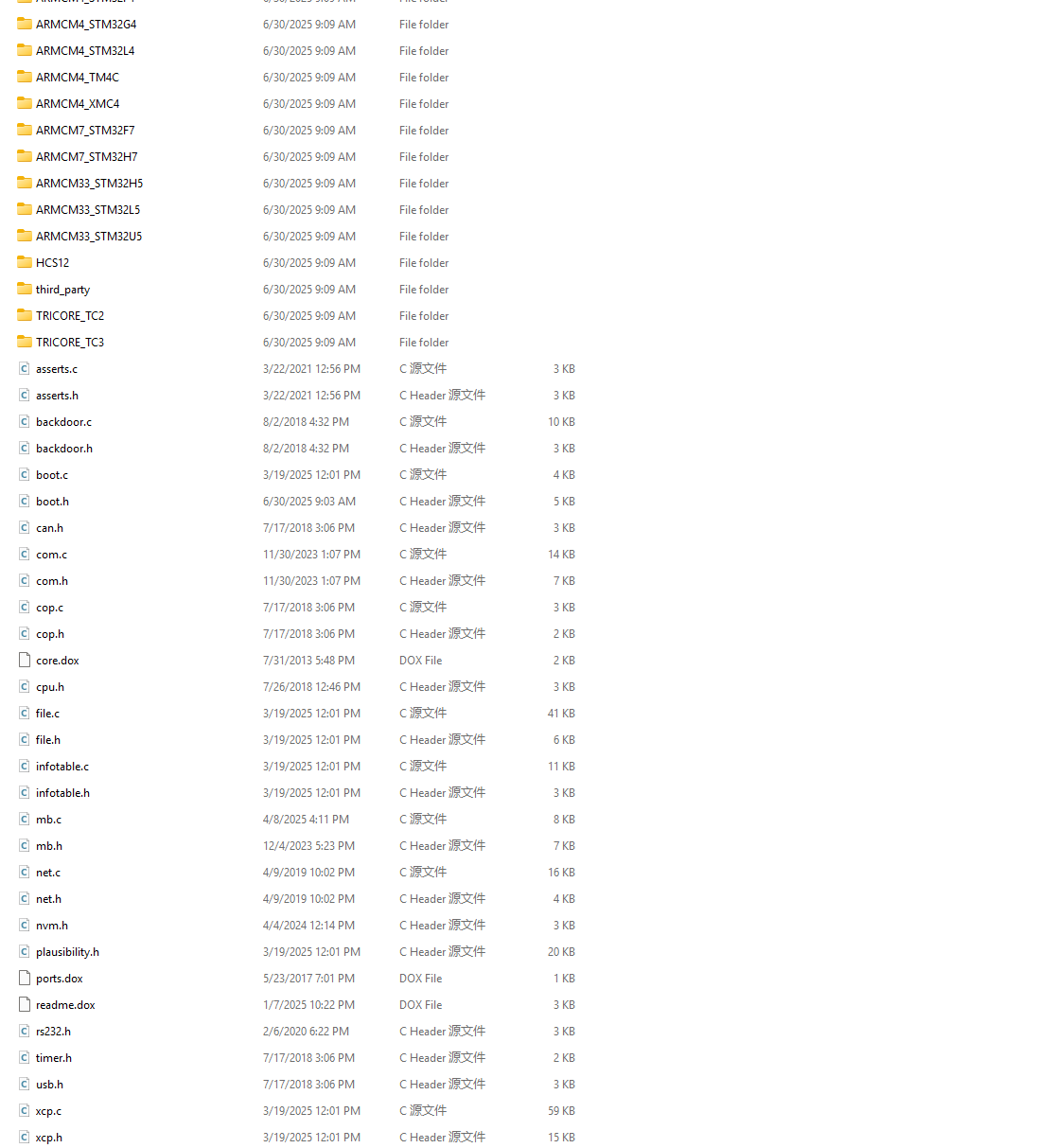

• 位置：Target/Source
• 内容：核心业务逻辑实现

该部分对应的是文件夹下的C和H文件，其子文件夹是为Target Dependent和Compiler Specific相关的代码。

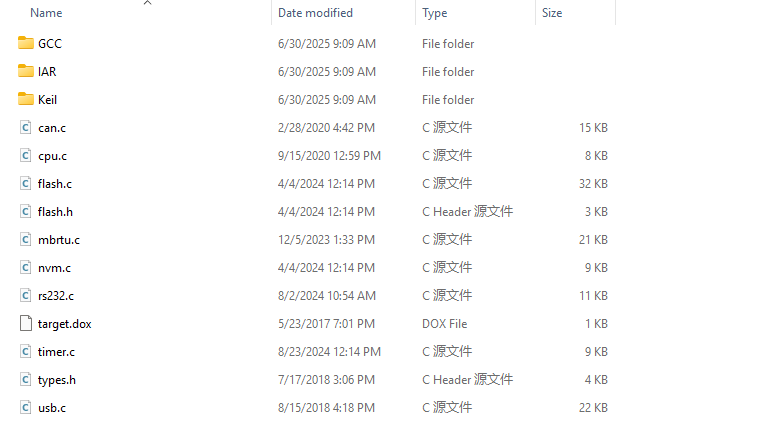

3.1.3. Target Dependent层：

• 位置：Target/Source/ARMCM3_STM32F1
• 内容：STM32F1系列硬件抽象实现

3.1.4. Compiler Specific层：

• 位置：Target/Source/ARMCM3_STM32F1/Keil
• 内容：Keil编译器特定适配

以上，我们的文件就添加完毕了。

3.1.5. 软件编译

完成3.1.的操作后，还不能通过keil的程序编译。编译后会报错，报错分为3个部分。

1.error:  #20: identifier "tFlashSector" is undefined，我参考了官方的文件工程，发现报错的文件flash_layout.c在工程中是被屏蔽的，不进行工程的编译。

同样将该文件在我们的工程中屏蔽即可。

2.error:  #20: identifier "CAN_HandleTypeDef" is undefined，等关于一些通讯的变量未声明。

因为openblt的demo中已经完成了串口和CAN进行的bootloader升级，故移植之前需要在cubemax勾选CAN以及串口的功能。

3.error:  #20: identifier "LL_RCC_ClocksTypeDef" is undefined，LL库等变量未声明。

demo中的中间层主要是以LL库来进行对接编写的，在cubemax勾选功能后还要设置该功能使用LL库，方可在后续工程中应用。

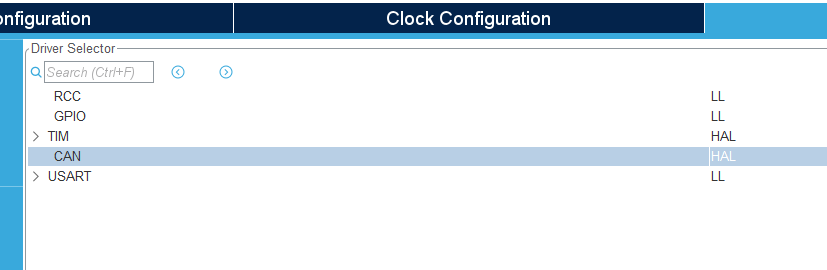

可以在cubemax的Project management 的advanced settings中可以选择底层库使用HAL还是LL。

其实关于2和3的报错警告是关于底层的链接的，demo中以及按他的方式以LL库的方式实现好了，若是有自己的需求可以根据自己的需求变更target dependent层来重新编写底层的与mcu的对接实现。

解决报错后，就能够正常通过编译了。

3.2. App移植教程

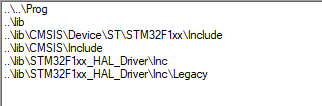

同样打开一个Demo的Prog工程，查看其文件包含，结构如下：

同样的，lib文件下的是CMSIS和HAL库相关的代码，不必理会。即剩下了Prog下面的代码了。

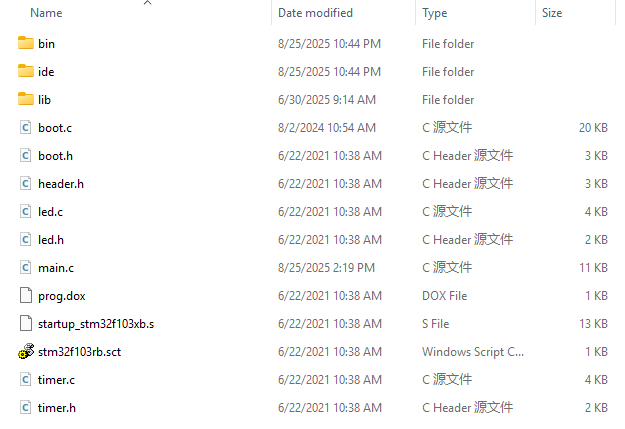

其中boot.c和boot.h文件为核心实现，用于实现从App跳转到Boot的逻辑。根据需要修改和移植到自己的工程软件即可。
