基于 EtherCAT 转 MODBUS RS485 的轧辊轴承智能温控系统应用

1. 项目背景

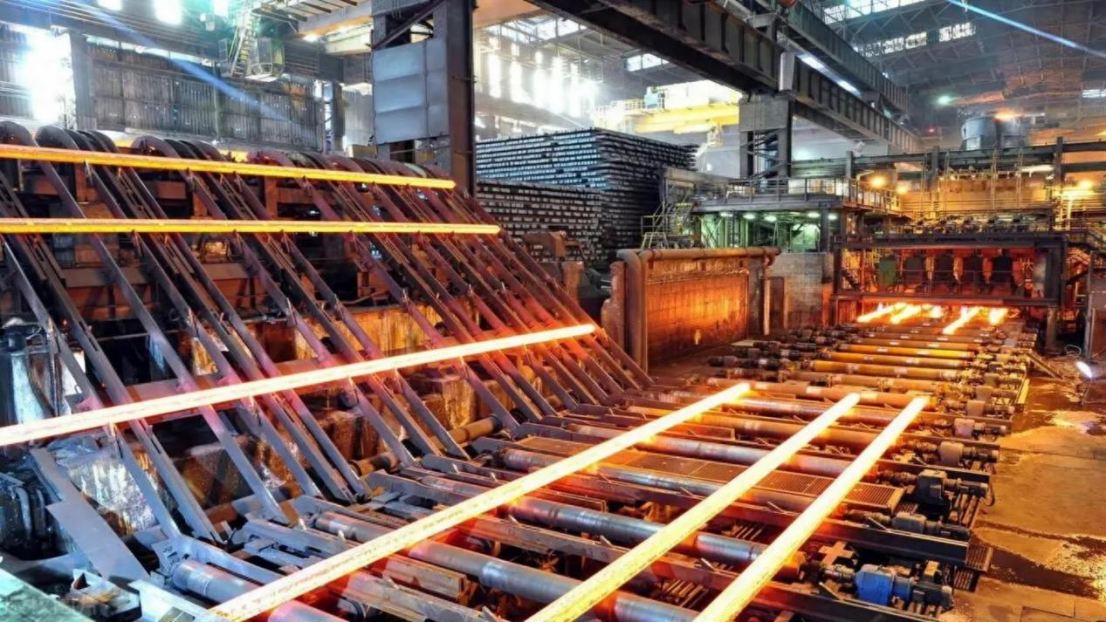

在钢铁、有色金属等连续轧制生产线上，轧辊轴承是承载轧制力的关键部件。其运行状态直接关系到生产安全与产品质量。由于轧制过程负载大、速度快，轴承座内部轴承极易因润滑不良或疲劳损坏而产生异常温升，若不能及时发现，可能导致轴承烧损、轧辊抱死，甚至引发非计划停机，造成重大经济损失。传统测温方式响应慢、布线复杂，难以满足现代化高速轧机对实时性与可靠性的苛刻要求。因此，构建一套高实时性、高精度的在线轴承温度监控系统显得尤为迫切。

2. 解决方案

为解决上述问题，我们设计了一套基于 EtherCAT 工业以太网与 Modbus RS485 协议相结合的分布式温度监控方案。其核心思路是：在每台轧辊轴承座上就近安装支持 Modbus RS485 协议的智能数字温度传感器，负责采集精确的温度数据；随后，通过部署在设备附近的 EtherCAT 转 RS485 网关，将多个传感器串联起来，并将 Modbus 协议数据高效、无损地转换并接入到主流的 EtherCAT 主干网络中。最终，实时温度数据被上传至控制系统（如PLC），实现集中监控与智能预警。

3. 设备选型

  核心网关：选用具备单/多端口的光电隔离型 EtherCAT 转 RS485 耦合器或网关。此类设备作为 EtherCAT 网络中的从站，能够将 RS485 总线无缝集成到 EtherCAT 主干网中，确保通信的实时性和确定性。

   温度传感器：选择直接安装在轴承座测温点的 PT100 或热电偶型智能温度变送器，其输出为标准的 Modbus RTU 协议。传感器需具备高防护等级（如IP67），以抵御现场的水汽、油污和振动冲击。

   控制系统：主控PLC需支持 EtherCAT 主站功能，能够对网关及其下挂的传感器进行高效的周期性和非周期性数据交换与配置。

4. 系统架构

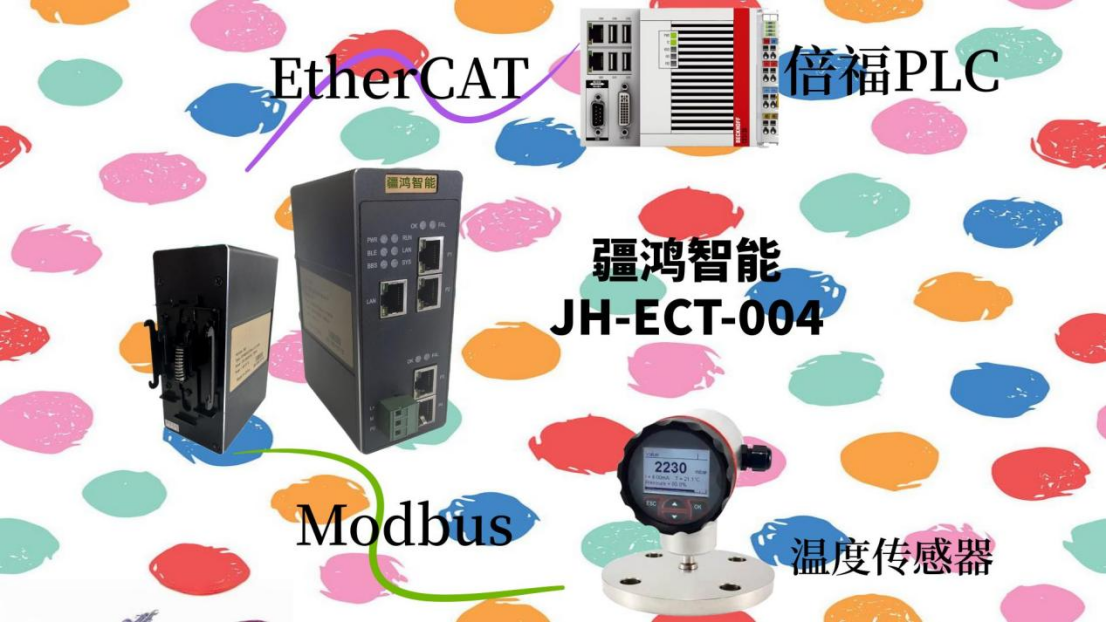

系统架构呈三层分布结构：

   信息层：以具备 EtherCAT 主站功能的PLC为核心，作为系统的控制大脑。

   网络与控制层：采用高速、高同步性的 EtherCAT 实时以太网作为系统主干，形成闭环网络。

   设备层：在每个轧辊附近，EtherCAT 转 RS485 网关作为本地通信枢纽，通过 RS485 总线以手拉手方式连接多个智能温度传感器。每个传感器被赋予唯一的站地址，PLC通过网关循环采集各点的温度数据。

5. 应用效果

该系统实施后，取得了显著成效。首先，得益于 EtherCAT 的高效通讯，温度数据的采集周期大幅缩短至毫秒级，实现了对轴承温度的近乎实时监控。其次，当任何一点温度超过预设阈值时，系统能立即发出警报，并在趋势分析显示异常温升时提前预警，为维护人员争取了宝贵的处理时间，成功避免了多起因过热导致的轴承损坏事故。最后，基于 RS485 总线的分布式布线，极大地简化了现场线路，降低了安装与后期维护的复杂度。

6. 总结与展望

本方案通过 EtherCAT 转 RS485 的技术路径，成功地将分布广泛、协议简单的现场传感器融入了高性能的实时控制网络，在保障轧机稳定运行方面发挥了关键作用。实践证明，该架构兼具了高速通信的实时性与现场布线的灵活性，是一种可靠且经济的解决方案。

展望未来，随着工业物联网（IIoT）技术的深化，此类系统可进一步扩展。例如，在现有架构上增加边缘计算网关，对采集的温度数据进行更深入的挖掘与分析，实现轴承健康状态的预测性维护与剩余寿命评估，从而推动设备运维从“被动应对”向“主动预防”的更高层级迈进。
