实现流水灯

1. LED简介
   发光二极管：直插式和贴片式

2.直接上代码，跳过思维导图和波形图

24999999：板卡晶振5MHz,即sys_clk时钟周期位20ns,计数器计时0.5s需要0.5s/20ns = 25000000个时钟周期

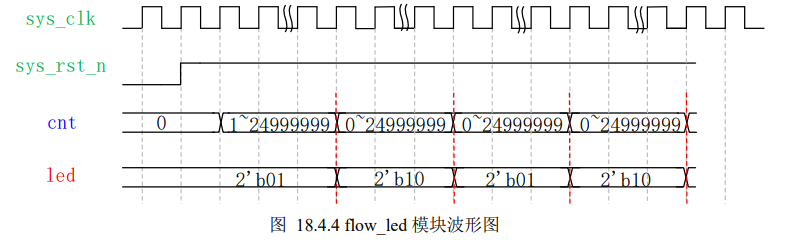

截个波形图

module flow_led(input    			sys_clk,input 				sys_rst_n,//低电平有效output  [3:0] led);reg [24:0] cnt;//计数器，24999999对应25位二进制//计数器计时0.5s
always @(posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)cnt <= 25'd0;else if(cnt < (25'd25000000 - 25'd1))cnt <= cnt + 25'd1;elsecnt <= 25'd0;
end//led移位控制，输出4位LED状态
always @(posedge sys_clk or negedge sys_rst_n) begin
if(!sys_rst_n)led <= 4'b0001;//即使不按下复位按键，默认初始值也是4'b0001, 电源检测模块会在上电时检测状态
else if(cnt == (25'd25000000 - 25'd1)) //仿真时可改为500ns以加快仿真速度led <= {led[2:0], led[3]};//0001 0010 0100 1000 0001 .... 不能直接移位，否则1000下一个会变成0000
elseled <= led;//保持不变
endendmodule

3. tb模块

'timescale 1ns/1ns   //仿真单位/精度module tb_flow_led();parameter CLK_PERIOD = 20;//时钟周期reg 				sys_clk;//需要被赋值，所以定义为reg类型
reg 				sys_rst_n;wire  [3:0] led; //不会被赋值，所以定义为wire型。注意：如果是assign连续赋值，则是对wire类型赋值initial beginsys_clk <= 1'b0;sys_rst_n <= 1'b0;#200  //延时200nssys_rst_n <= 1'b1;
endalways #(CLK_PERIOD/2) sys_clk = ~sys_clk; //每隔10ns取反一次，时间周期20nsflow_led  u_flow_led(.sys_clk 		(sys_clk),.sys_rst_n 	(sys_rst_n),.led 			(led))
endmodule

4.仿真
5.下载验证
