CODESYS使用CAA File库进行文件操作的详细讲解

news 2025/10/10 17:59:35

一、前言

在讲解CODESYS的文件操作前，我们要了解做本节的意义和作用，以及What？Why？When？Where？How？这涉及到在项目的疑难处理中，可以作为突破点的方法。

1.什么是文件操作？

文件操作是指程序对计算机文件系统中的文件进行创建、读取、写入、修改、删除等操作的过程。这是程序与外部存储设备（如硬盘、U盘等）进行数据交互的基本方式。

2.为何要文件操作？

数据持久化：程序运行时的数据存储在内存中，程序关闭后会丢失。通过文件操作可以将数据永久保存。
数据共享：不同程序之间可以通过文件共享数据。
配置存储：保存程序的设置和配置信息。
日志记录：记录程序运行状态和错误信息。大数据处理：处理超出内存容量的数据。

3.文件操作的思考？

在工控领域，设备机台使用PLC的环境下，文件操作的功能或功能块往往不是很友好。当然对于触摸屏来说，可以通过FTP服务器的方式进行上传和下载文件等处理，在之前的博文中有详细讲过，如果使用上位机调用函数更为简单就可以做文件处理。
今天我们所讲的，是关于使用PLC，以CODESYS软件为案例，汇川Inoproshop为参考，使用库文件进行文件操作。事实上，关于此方面的内容，有些博文感觉写的不是很清楚，没有申根刨底的讲明白这个用法，而官网的案例也不是很符。因此经过我两三天的研究，总算搞精通了（也许是冰山一角吧）。如果别的PLC基于CODESYS开发的，那么基本原理是相通的，看这篇也足够了。

关于如何操作，我们下面详细讲解。

CODESYS使用CAA File库进行文件操作的详细讲解

二、关于库

1.库说明

CODESYS官方提供了两种库文件，Sysfile和CAA file，从类型上，Sysfile属于函数（功能），CAA file属于函数块（功能块）。而CAA file的底层实际上是根据Sysfile编写的，因此每调用一个CAA file都会有一个背景数据区。

2.库版本

本次讲解的库文件版本号：3.5.19.0，官方在线帮助版本：3.5.15.0，由于库的版本在不断迭代，因此不能全看在线帮助的内容，可能会误导大家，仅个人看法。
官方在线帮助网站：[https://content.helpme-codesys.com/en/libs/CAA%20File/Current/index.html]

注意：查找此类文件库，尽量在官网界面选EN（英文）。
关于官方的库的原文描述我就不照搬了，建议自行浏览一遍，知道大概就行，需要说明的是，有些功能块的数据类型是枚举类型，这些会令小白比较疑惑，所以创建数据变量一定要注意。

三、使用库

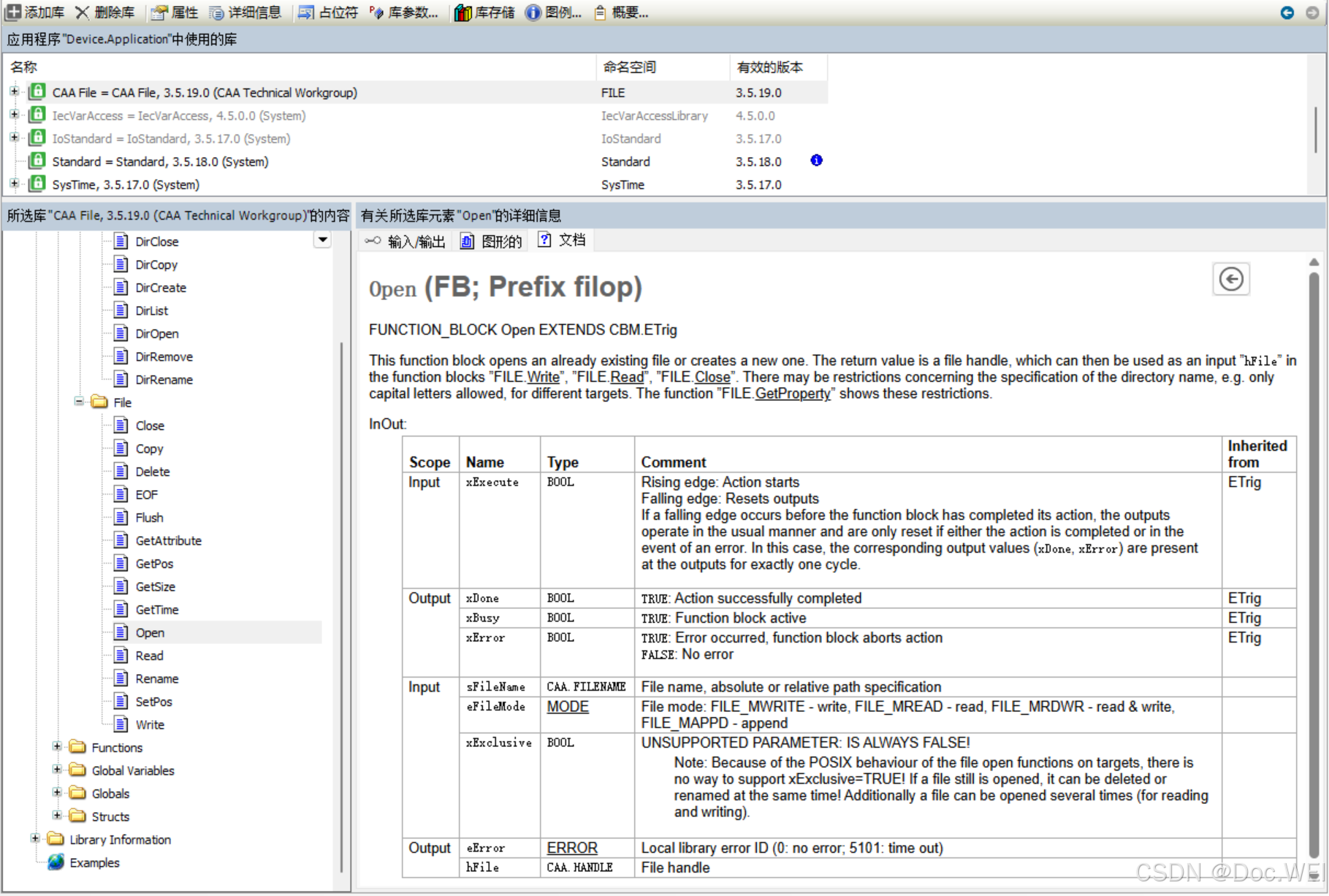

对于一个简单的文件，要显示创建，打开，写入，读取，关闭等，首先要添加库文件CAA File，见下图：
在这里插入图片描述

其次，调用File.Open，File.Write，File.SetPos，File.Read，File.Close等即可，见下代码：

//打开文件
Open_0(xExecute := openExecute,xDone => ,xBusy => ,xError => ,sFileName := 'Record2.csv',eFileMode := FILE.MODE.MAPPENDPLUS,xExclusive := ,eError => ,hFile => );
//写入文件
Write_0(xExecute := writeExecute,xAbort := ,udiTimeOut := 100000,xDone => ,xBusy => ,xError => ,xAborted => ,hFile := open_0.hFile,pBuffer := ADR(writeBuff[0]),szSize := writeSzie,eError => );
//指示文件
SetPos_0(xExecute:=setPosExecute , xDone=> , xBusy=> , xError=> , hFile:=open_0.hFile , udiPos:=udipos , eError=> );	//读取文件
Read_0(xExecute := SetPos_0.xDone,xAbort := ,udiTimeOut := 100000,xDone => ,xBusy => ,xError => ,xAborted => ,hFile := open_0.hFile,pBuffer := ADR(readBuff[0]),szBuffer := readSzie,eError => ,szSize => );
// IF 	Read_0.xDone THEN
// 	setPosExecute:=FALSE;
// END_IF//关闭文件
Close_0(xExecute:=closeExecute , xDone=> , xBusy=> , xError=> , hFile:=open_0.hFile , eError=> );

1.打开文件File.Open

功能块图。
（1）xExecute：可以是上升沿，每次上升沿会创建一个句柄（无报错下），即创建或打开一个文件的标识符。下降沿后，此标识符为0。因此必须要记录此标识符，或保持接通状态，直到文件操作结束。
除了File.Open外，其它功能块沿触发一次即可，没有其它注意事项。

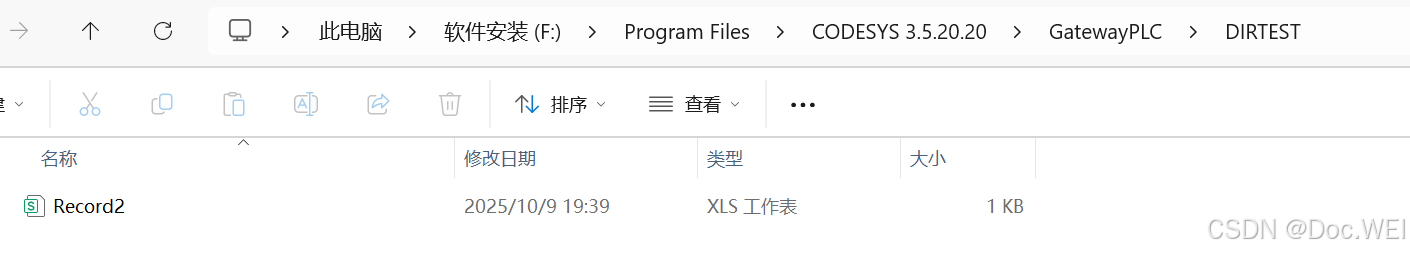

（2）sFileName：字符串格式(STRING)，无目录下，如’test.txt’，默认保存在PlcLogic下，或上一级目录，应该跟安装情况有关。具体可以通过Everything搜索。也可以通过DirCreate创建目录，如目录名’Dirtest’，在该目录下’DIRTEST\Record.csv’，见下图：
在这里插入图片描述

（3）eFileMode：此枚举类型包括以下几种（简化版）：M0-可写（覆盖或新建），M1-只读，M2-读写（覆盖或新建），M3-附加写，M4-读写（必须存在且可修改），M5-读写（内容清除或新建），M6-读写（内容追加或新建）。
该数据类型举例：FILE.MODE.MREADPLUS，即MODE值：MREADPLUS，也可以直接配WORD等类型，WORD值：4；
以上几种模式为实际测试后的简要版解释（每次沿触发后的效果），详细的说，
①没有的文件，想要创建，必须使用M0，M2，M5，M6；
②文件可读，M1，M2，M4，M5，M6；
③文件可写，M0，M2，M3，M4，M5，M6；
④文件读及写，M2，M4，M5，M6。
⑤文件重新打开时，本身被覆盖或内容被清除，即文件数据清除，M2，M5；
⑥文件重新打开时，在文件基础上继续编写，即数据在末尾，不断叠加，M6；
⑦文件重新打开时，文件本身不受影响，可指定在文件的指示符处变更，如替换，新增等，M4；
这样的解释比较通俗易懂，而官方的解释文本，如果不去测试，根本不明白怎么回事。
（4）xDone，xBusy，xError，eError：状态的输出信号，将此引脚做逻辑处理即可，如xDone触发下一个功能块的运行等等。
（5）hFile：句柄（标识），当打开一个文件的时候，会输出一个标识符，用于指定这个文件，以及用于后续的读写操作等，如果标识符被清零，那么后续的操作肯定是无效的，数据类型：LWORD；

2.文件写入File.Write

（1）udiTimeOut：单位是微秒，如100000代表100ms，用于操作超时的设定。
（2）hFile：与File.Open的标识符保持一致即可，代表打开的文件可以被操作。
（3）pBuffer：数据的缓冲区，需要用ADR()取地址中的数据，否则会报错，其本身的数据类型是：LWORD；关于取地址中的数据类型，可以是任何数组或非数组的数据类型，如BYTE，INT，STRING，WSTRING等；
（4）szSize：写入的数据字节大小，数据类型：ULINT，官网推荐用SIZEOF确定，个人建议，根据项目内容，是多少写多少。本人测试下来，如果写空字符，再读取的时候可能会存在问题，尽量不要写空；
