计算照明回路配线长度时，首先需明确工程量计算规则。根据该规则，配线长度应按设计图示尺寸加上预留长度，以单线长度进行计算。借助【连续测量】功能，可迅速得出配线长度，显著提升工程量计算的效率！

一、基础知识

1.单控开关

（1）火线先进开关，再进灯具，地线、零线不进开关，直接连灯具；按照灯具需要，确定1个灯具至少用几根线；

（2）按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；

（3）凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；

（4）统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线

2.双控开关

一个开关同时带常开、常闭两个触点（即为一对）。通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。

3.多控开关

可以实现在无限多的地点控制照明灯的开关。

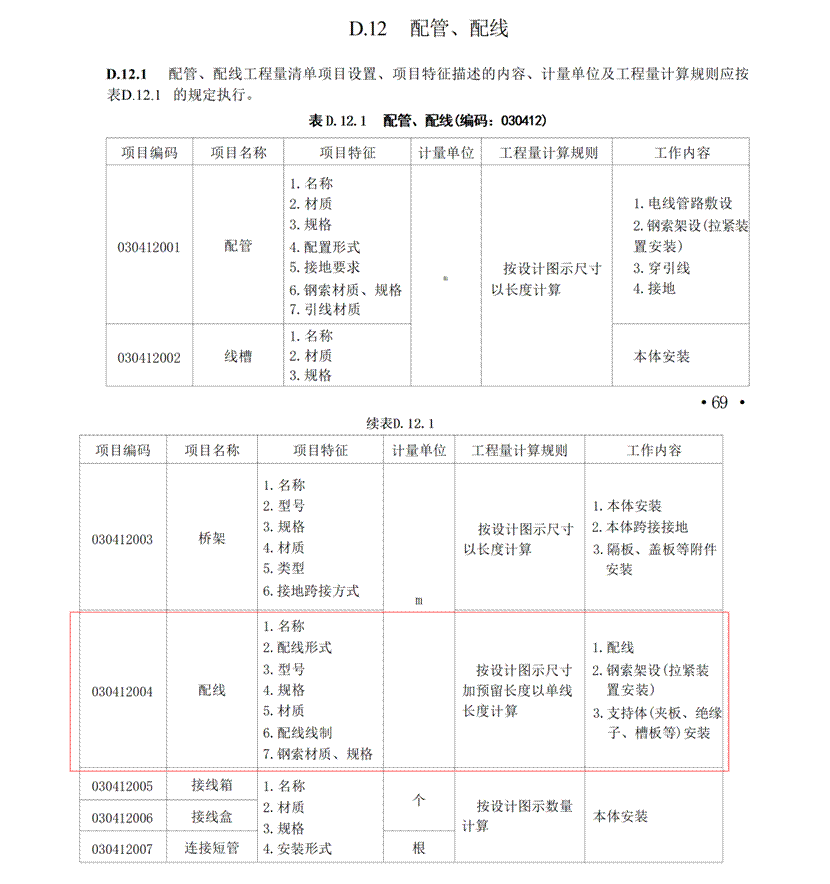

二、清单计量规则

三、案例分析

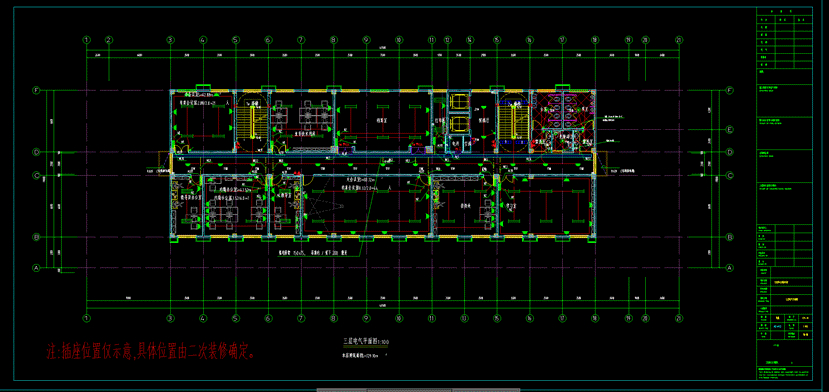

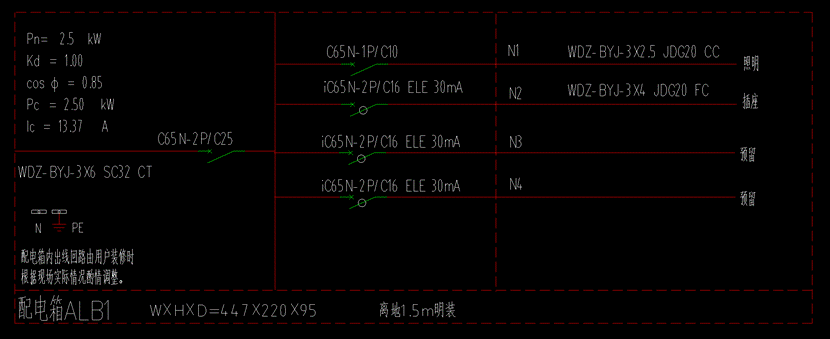

1.观察三层电气平面图和配电箱ALB1 。以三楼大会议室为例，配线型号为WDZ-BYJ-3X2.5，配电箱ALB1：W×H×D=447×220×95，离地1.5m明装。

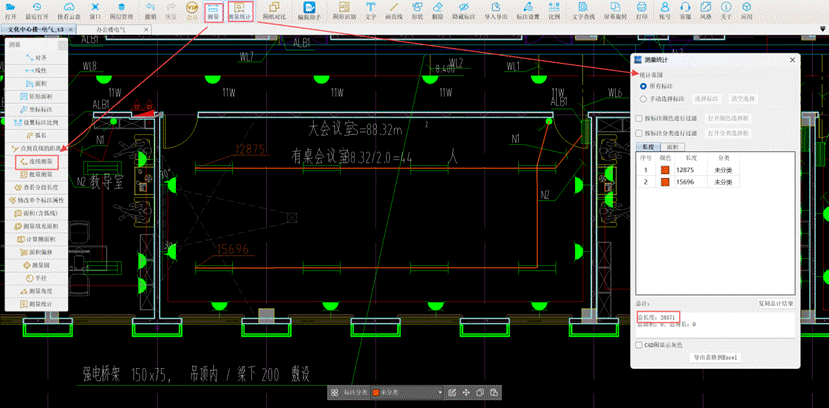

在CAD快速看图中计算照明回路水平配线：首先，依次点击【测量】和【连续测量】，按照设计图示绘制照明回路配线；随后，选择【测量统计】，统计结果显示，大会议室照明回路水平配线的长度为28.571米。

计算照明回路竖向配线：4（楼层高度）-1.5（配电箱离地高度）-0.22（配电箱高度）+【0.447+0.22】（电缆进控制、保护屏及模拟盘等预留宽加高）+4（楼层高度）-1.3（开关离地高度）=5.647m。

3.照明回路配线总工程量为竖向配线+水平配线=34.218m。

【连续测量】迅速标定照明回路配线长度，并精准统计长度数据，有效减少人工误差与时间消耗。
