设备管理平台项目部署实验流程

news 2025/10/12 11:49:15

一、环境规划与前置准备

1. 节点分配

节点名称	IP 地址	部署服务
mysql	172.16.0.100	mysql、filebeat
nginx	172.16.0.10	nginx、filebeat、kibana
java	172.16.0.11	openjdk、filebeat
redis	172.16.0.12	redis
elk	172.16.0.13	ES（Elasticsearch）、logstash

2. 前置操作（所有节点执行）

关闭防火墙及增强功能（以 CentOS 系统为例）：

systemctl stop firewalld
systemctl disable firewalld
setenforce 0
sed -i 's/SELINUX=enforcing/SELINUX=disabled/' /etc/selinux/config

二、各节点部署流程

1. mysql 节点部署（IP：172.16.0.100）

（1）上传安装包

将mysql5720_rpms.tar.gz（mysql 安装包）和yl_app.sql（项目数据库脚本）上传至 mysql 节点任意目录（如/opt）。

（2）安装 mysql

# 解压安装包
tar zxvf mysql5720_rpms.tar.gz
cd mysql5720_rpms
# 本地安装rpm包（自动处理依赖）
yum localinstall -y *.rpm

（3）配置 mysql

# 启动mysql服务
systemctl start mysqld
systemctl enable mysqld# 提取初始密码并修改为临时密码（Admin@123）
initial_pwd=$(grep "password" /var/log/mysqld.log | awk '{print $NF}')
mysql -uroot -p"$initial_pwd" --connect-expired-password -e "ALTER USER 'root'@'localhost' IDENTIFIED BY 'Admin@123';"# 修改配置文件/etc/my.cnf
vim /etc/my.cnf
# 在[mysqld]模块下添加/修改以下内容（原有配置如datadir、socket保留）
[mysqld]
validate_password_policy=LOW  # 降低密码强度策略（仅检查长度）
validate_password_length=6    # 最小密码长度设为6位
log_error = /var/log/mysql/mysql_error.log  # 错误日志路径
slow_query_log = ON           # 开启慢查询日志（原文档缺失"ON"，补充修正）
slow_query_log_file = /var/log/mysql/mysql_slow.log  # 慢查询日志路径
long_query_time = 2           # 超过2秒判定为慢查询
log_queries_not_using_indexes = ON  # 记录未使用索引的查询# 创建日志目录并授权
mkdir -p /var/log/mysql
chown -R mysql:mysql /var/log/mysql# 重启mysql使配置生效
systemctl restart mysqld

（4）设置项目访问密码并导入数据库

# 将root密码修改为项目使用密码（123456）
mysql -uroot -pAdmin@123 -e "ALTER USER 'root'@'localhost' IDENTIFIED BY '123456';"# 导入项目数据库脚本（假设yl_app.sql在/opt目录）
mysql -uroot -p123456 < /opt/yl_app.sql# 验证导入结果

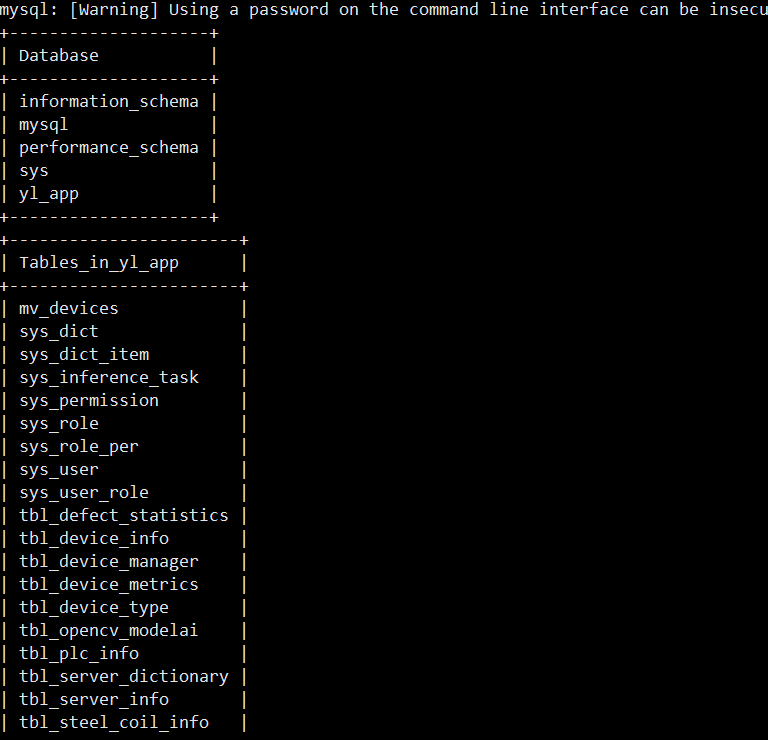

mysql -uroot -p123456 -e "show databases; use yl_app; show tables;"
# 预期输出：23张表，包括mv_devices、sys_dict、tbl_device_info等

（5）安装并配置 filebeat

# 上传filebeat-6.6.1-x86_64.rpm至/opt目录，执行安装
cd /opt
rpm -ivh filebeat-6.6.1-x86_64.rpm# 备份并修改filebeat配置文件
cd /etc/filebeat
cp filebeat.yml filebeat.yml.bak
vim filebeat.yml# 配置输入（采集mysql日志）和输出（指向logstash）
filebeat.inputs:
- type: logenabled: truepaths:- /var/log/mysql/mysql_error.log  # 错误日志路径fields:service_name: mysql_error_loglog_type: mysql_errorfields_under_root: true
- type: logenabled: truepaths:- /var/log/mysql/mysql_slow.log   # 慢查询日志路径fields:service_name: mysql_slow_loglog_type: mysql_slowfields_under_root: true# 注释所有Elasticsearch output配置，启用Logstash output
# ------------------------------Elasticsearch output------------------------------
# 所有相关配置行前加#注释
# ------------------------------Logstash output----------------------------------
output.logstash:hosts: ["172.16.0.13:6000"]  # 指向elk节点logstash（原文档IP错误，修正为elk节点IP）# 启动filebeat并验证
filebeat -e -c filebeat.yml &  # 后台运行
filebeat test output  # 验证连接logstash是否正常，预期输出"talk to server... OK"

2. redis 节点部署（IP：172.16.0.12）

（1）上传并安装 redis

# 上传redis-5.0.7.tar.gz至/opt目录
cd /opt
tar zxvf redis-5.0.7.tar.gz -C /opt/
cd /opt/redis-5.0.7/# 编译安装（需提前安装gcc，若未安装执行yum install -y gcc）
make && make PREFIX=/usr/local/redis install# 执行脚本配置redis服务
cd /opt/redis-5.0.7/utils
./install_server.sh  # 全程回车，出现"Please select the redis executable path"时，输入/usr/local/redis/bin/redis-server# 创建符号链接便于系统调用
ln -s /usr/local/redis/bin/* /usr/local/bin/

（2）修改配置文件并启动

# 编辑redis配置文件（默认端口6379）
vim /etc/redis/6379.conf
# 修改以下内容
bind 0.0.0.0        # 允许所有IP访问（原文档70行）
protected-mode no   # 关闭保护模式（原文档89行）# 重启redis服务
/etc/init.d/redis_6379 restart
# 验证启动：redis-cli ping，预期返回PONG

3. java 节点部署（IP：172.16.0.11）

（1）安装 java 环境

# 安装openjdk（默认安装1.8版本，满足项目需求）
yum install -y java-1.8.0-openjdk-devel
# 验证安装：java -version，预期输出openjdk版本信息

（2）部署微服务 jar 包

# 上传项目jar包（yl_application-1.0-SNAPSHOT.jar）至/opt目录
cd /opt# 启动微服务（设置内存：初始512MB，最大2GB）
nohup java -Xms512m -Xmx2g -jar yl_application-1.0-SNAPSHOT.jar &# 验证启动：查看日志（日志自动生成在/opt/logs目录）
tail -f /opt/logs/yulin-2025-09-30.0.log  # 日志文件名按实际日期调整，预期无报错

（3）安装并配置 filebeat

# 上传filebeat-6.6.1-x86_64.rpm至/opt目录，执行安装
cd /opt
rpm -ivh filebeat-6.6.1-x86_64.rpm# 备份并修改filebeat配置文件
cd /etc/filebeat
cp filebeat.yml filebeat.yml.bak
vim filebeat.yml# 配置输入（采集微服务日志）和输出（指向logstash）
filebeat.inputs:
- type: logenabled: truepaths:- /opt/logs/yulin-*.log  # 采集所有微服务日志fields:service_name: yulin_log  # 原文档"yvlin_log"拼写错误，修正为"yulin_log"log_type: java_businessfields_under_root: true# 注释Elasticsearch output，启用Logstash output
# ------------------------------Elasticsearch output------------------------------
# 所有相关配置行前加#注释
# ------------------------------Logstash output----------------------------------
output.logstash:hosts: ["172.16.0.13:6002"]  # 指向elk节点logstash（原文档IP错误，修正为elk节点IP）# 启动filebeat并验证
filebeat -e -c filebeat.yml &
filebeat test output  # 验证连接，预期"talk to server... OK"

4. nginx 节点部署（IP：172.16.0.10）

（1）安装 nginx 依赖并编译安装

# 安装依赖包
yum install -y gcc gcc-c++ make pcre pcre-devel zlib zlib-devel openssl openssl-devel unzip# 创建nginx运行用户（无登录权限）
useradd -M -s /sbin/nologin nginx# 上传nginx-1.20.2.tar.gz至/opt目录，解压并编译安装
cd /opt
tar zxvf nginx-1.20.2.tar.gz -C /opt/
cd /opt/nginx-1.20.2/# 配置编译参数
./configure \
--prefix=/usr/local/nginx \
--user=nginx \
--group=nginx \
--with-http_stub_status_module \
--with-http_ssl_module# 编译安装
make && make install# 创建符号链接便于系统调用
ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/

（2）配置 nginx 系统服务并启动

# 创建nginx服务文件
cat > /lib/systemd/system/nginx.service <<EOF
[Unit]
Description=nginx
After=network.target[Service]
Type=forking
PIDFile=/usr/local/nginx/logs/nginx.pid
ExecStart=/usr/local/nginx/sbin/nginx
ExecReload=/bin/kill -s HUP \$MAINPID  # 原文档缺失\，修正为\$MAINPID
ExecStop=/bin/kill -s QUIT \$MAINPID
PrivateTmp=true[Install]
WantedBy=multi-user.target
EOF# 授权并启动服务
chmod 754 /lib/systemd/system/nginx.service
systemctl daemon-reload
systemctl start nginx.service
systemctl enable nginx.service# 验证启动：curl http://127.0.0.1，预期返回nginx默认页面

（3）部署前端项目并修改 nginx 配置

# 上传前端压缩包dist.zip至/opt目录，解压到nginx html目录
unzip /opt/dist.zip -d /usr/local/nginx/html# 备份并修改nginx配置文件（指向微服务）
cp /usr/local/nginx/conf/nginx.conf /usr/local/nginx/conf/nginx.conf.bak
vim /usr/local/nginx/conf/nginx.conf# 修改server模块配置（替换原有server内容）
server {listen 80;server_name 172.16.0.10;  # nginx节点IPcharset utf-8;index index.html index.htm;root /usr/local/nginx/html/dist;  # 前端项目根目录# 反向代理到java微服务location /ylApp {proxy_set_header X-Real-IP \$remote_addr;proxy_set_header X-Forwarded-For \$proxy_add_x_forwarded_for;proxy_set_header Host \$http_host;proxy_set_header X-NginX-Proxy true;proxy_pass http://172.16.0.11:8090;  # 原文档IP错误，修正为java节点IPproxy_redirect off;}# 错误页面配置error_page 500 502 503 504 /50x.html;location = /50x.html {root html;}
}# 重启nginx使配置生效
systemctl restart nginx

（4）安装 kibana

# 上传kibana-6.6.1-x86_64.rpm至/opt目录，执行安装
cd /opt
rpm -ivh kibana-6.6.1-x86_64.rpm# 备份并修改kibana配置文件
cp /etc/kibana/kibana.yml /etc/kibana/kibana.yml.bak
vim /etc/kibana/kibana.yml# 修改以下配置（取消注释并调整）
server.port: 5601  # kibana默认端口
server.host: "0.0.0.0"  # 允许所有IP访问
elasticsearch.hosts: ["http://172.16.0.13:9200"]  # 原文档IP错误，修正为elk节点ES地址
kibana.index: ".kibana"  # ES中kibana索引名# 启动kibana并设置开机自启
systemctl start kibana.service
systemctl enable kibana.service# 验证启动：netstat -natp | grep 5601，预期显示5601端口监听

（5）安装并配置 filebeat

# 上传filebeat-6.6.1-x86_64.rpm至/opt目录，执行安装
cd /opt
rpm -ivh filebeat-6.6.1-x86_64.rpm# 备份并修改filebeat配置文件
cd /etc/filebeat
cp filebeat.yml filebeat.yml.bak
vim filebeat.yml# 配置输入（采集nginx日志）和输出（指向logstash）
filebeat.inputs:
- type: logenabled: truepaths:- /usr/local/nginx/logs/access.log  # nginx访问日志fields:service_name: nginx_access_loglog_type: nginx_accessfields_under_root: true
- type: logenabled: truepaths:- /usr/local/nginx/logs/error.log   # nginx错误日志fields:service_name: nginx_error_loglog_type: nginx_errorfields_under_root: true# 注释Elasticsearch output，启用Logstash output
# ------------------------------Elasticsearch output------------------------------
# 所有相关配置行前加#注释
# ------------------------------Logstash output----------------------------------
output.logstash:hosts: ["172.16.0.13:6001"]  # 指向elk节点logstash（原文档IP错误，修正为elk节点IP）# 启动filebeat并验证
filebeat -e -c filebeat.yml &
filebeat test output  # 验证连接，预期"talk to server... OK"

5. elk 节点部署（IP：172.16.0.13）

（1）安装 Elasticsearch（ES）

# 安装java环境（ES依赖java）
yum install -y java-1.8.0-openjdk-devel
java -version  # 验证安装# 上传elasticsearch-6.6.1.rpm至/opt目录，执行安装
cd /opt
rpm -ivh elasticsearch-6.6.1.rpm# 加载系统服务并设置开机自启
systemctl daemon-reload
systemctl enable elasticsearch.service# 备份并修改ES配置文件
cp /etc/elasticsearch/elasticsearch.yml /etc/elasticsearch/elasticsearch.yml.bak
vim /etc/elasticsearch/elasticsearch.yml# 修改以下配置（取消注释并调整）
node.name: node1  # 节点名称
path.data: /data/elk_data  # 数据存储路径
path.logs: /var/log/elasticsearch  # 日志存储路径
bootstrap.memory_lock: false  # 启动时不锁定内存
network.host: 0.0.0.0  # 允许所有IP访问
http.port: 9200  # ES默认端口# 创建数据目录并授权
mkdir -p /data/elk_data
chown -R elasticsearch:elasticsearch /data/elk_data/# 启动ES并验证
systemctl start elasticsearch.service
# ES启动较慢，等待30秒后验证：curl http://172.16.0.13:9200
# 预期输出：包含"name":"node1"、"version":{"number":"6.6.1"}等信息

（2）安装 logstash

# 上传logstash-6.6.1.rpm至/opt目录，执行安装
cd /opt
rpm -ivh logstash-6.6.1.rpm# 启动logstash并设置开机自启
systemctl start logstash.service
systemctl enable logstash.service# 创建符号链接便于系统调用
ln -s /usr/share/logstash/bin/logstash /usr/local/bin/# 测试logstash基础功能（标准输入输出）
logstash -e 'input { stdin{} } output { stdout{} }'
# 输入"www.baidu.com"，预期输出包含"message":"www.baidu.com"的JSON格式数据，按Ctrl+C退出

（3）配置 logstash 多管道（对接各节点 filebeat）

① 配置 mysql 日志管道（端口 6000）

# 创建mysql日志配置文件
cd /etc/logstash/conf.d
vim mysql_log.conf# 写入以下内容
input {beats {port => "6000"  # 对应mysql节点filebeat输出端口}
}
output {elasticsearch {hosts => ["http://172.16.0.13:9200"]  # 指向本地ESindex => "%{service_name}-%{+YYYY.MM.dd}"  # 索引名：服务名+日期}stdout {codec => rubydebug  # 控制台输出调试}
}# 校验配置文件语法
logstash -t -f mysql_log.conf
# 预期输出："Config Validation Result: OK"

② 配置 nginx 日志管道（端口 6001）

# 创建nginx日志配置文件
vim nginx_log.conf# 写入以下内容
input {beats {port => "6001"  # 对应nginx节点filebeat输出端口}
}
output {elasticsearch {hosts => ["http://172.16.0.13:9200"]index => "%{service_name}-%{+YYYY.MM.dd}"}stdout {codec => rubydebug}
}# 校验语法
logstash -t -f nginx_log.conf

③ 配置 java 日志管道（端口 6002）

# 创建java日志配置文件
vim java_log.conf# 写入以下内容
input {beats {port => "6002"  # 对应java节点filebeat输出端口}
}
output {elasticsearch {hosts => ["http://172.16.0.13:9200"]index => "%{service_name}-%{+YYYY.MM.dd}"}stdout {codec => rubydebug}
}# 校验语法
logstash -t -f java_log.conf

④ 配置 logstash 多管道管理

# 备份并修改管道配置文件
cp /etc/logstash/pipelines.yml /etc/logstash/pipelines.yml.bak
vim /etc/logstash/pipelines.yml# 注释默认配置，添加以下多管道配置
- pipeline.id: mysql_logpath.config: "/etc/logstash/conf.d/mysql_log.conf"
- pipeline.id: nginx_logpath.config: "/etc/logstash/conf.d/nginx_log.conf"
- pipeline.id: java_logpath.config: "/etc/logstash/conf.d/java_log.conf"# 重启logstash使多管道生效
systemctl restart logstash.service# 验证管道运行：查看logstash日志
grep "\[mysql_log\]" /var/log/logstash/logstash-plain.log  # 查看mysql管道日志
grep "\[nginx_log\]" /var/log/logstash/logstash-plain.log  # 查看nginx管道日志
# 预期无报错信息

三、整体功能验证

1. 项目访问验证

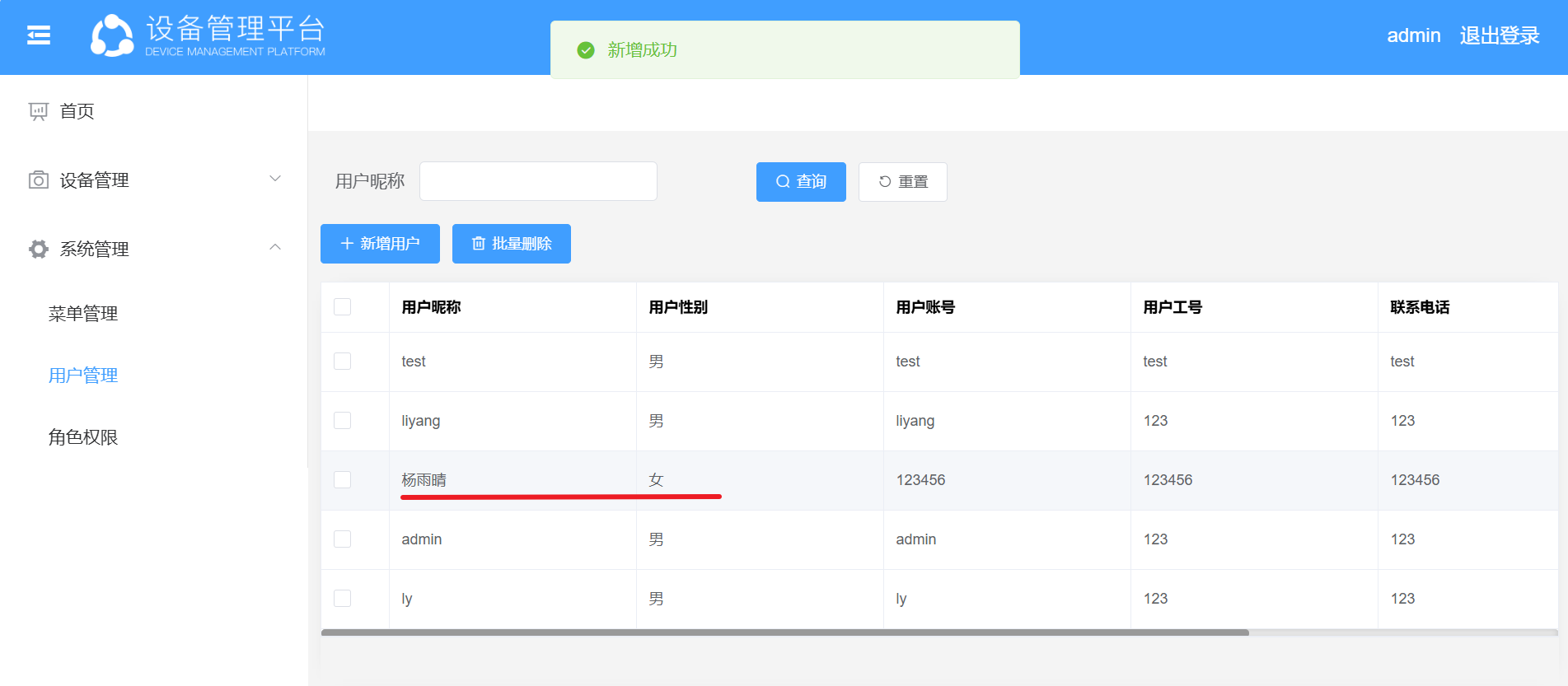

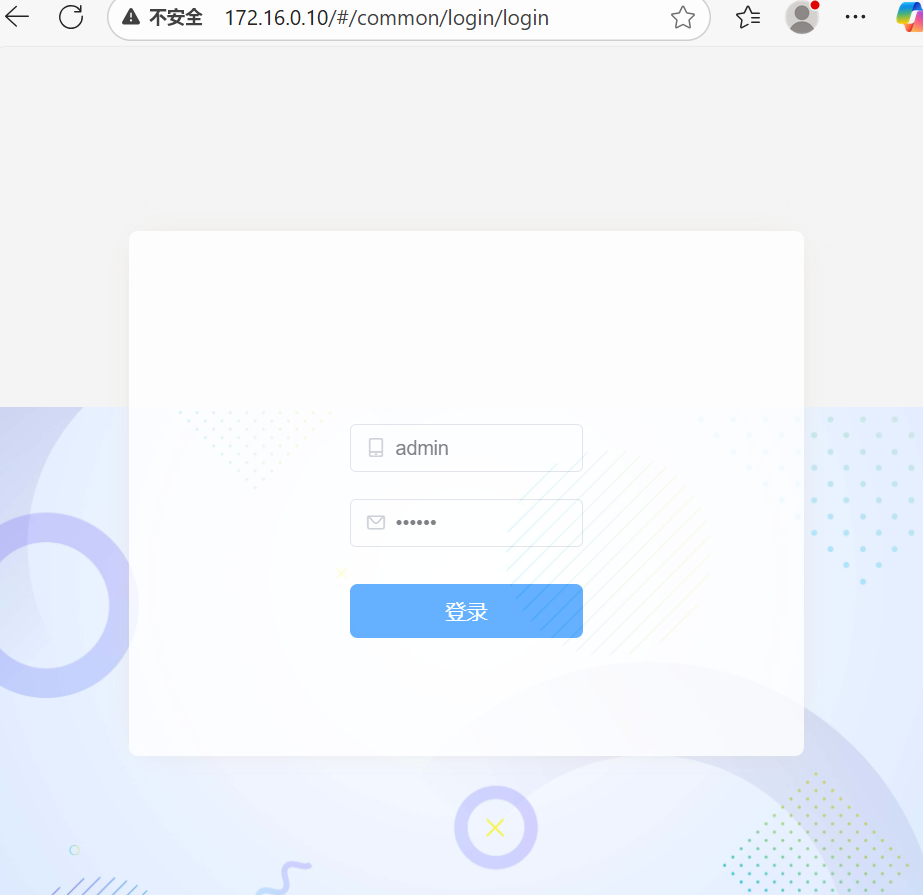

打开浏览器，输入http://172.16.0.10（nginx 节点 IP），预期跳转至 “设备管理平台” 登录页，使用账号（如 admin，默认密码 123456，文档中用户表含 yang/lyang 等账号）登录，可正常访问 “首页”“设备管理”“系统管理” 等菜单。

2. 日志收集验证

（1）添加测试日志（各节点执行）

# mysql节点：添加测试日志
echo "=== Filebeat Test Log $(date) ===" >> /var/log/mysql/mysql_error.log
echo "=== Filebeat Test Log $(date) ===" >> /var/log/mysql/mysql_slow.log# nginx节点：添加测试日志
echo "=== Filebeat Test Log $(date) ===" >> /usr/local/nginx/logs/access.log
echo "=== Filebeat Test Log $(date) ===" >> /usr/local/nginx/logs/error.log# java节点：添加测试日志（微服务日志目录）
echo "=== Filebeat Test Log $(date) ===" >> /opt/logs/yulin-2025-09-30.0.log

（2）kibana 日志查看

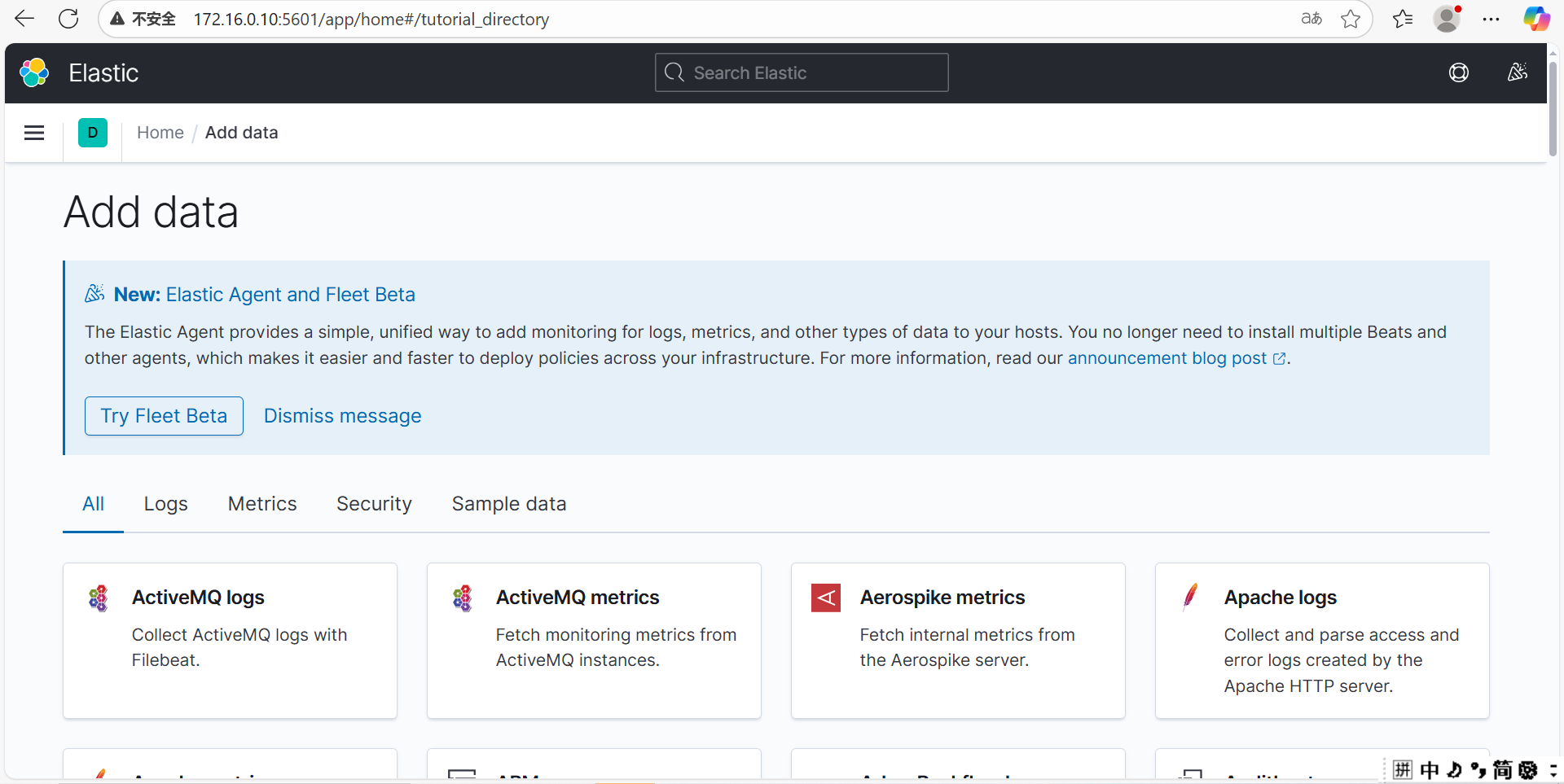

浏览器访问http://172.16.0.10:5601（nginx 节点 kibana 地址），进入 Kibana 界面。
进入 “Index Management”，预期显示mysql_error_log-2025.09.30、nginx_access_log-2025.09.30、yulin_log-2025.09.30等索引（日期按实际测试日期调整）。
进入 “Discover”，创建索引模式（如*_log-*），可查询到各节点添加的测试日志，验证日志收集正常。

四、常见问题排查

filebeat 无法连接 logstash：执行filebeat test output验证连接，检查 logstash 端口是否开放（如 6000/6001/6002）、elk 节点防火墙是否关闭。
logstash 管道报错：执行logstash -t -f 配置文件路径校验语法，查看/var/log/logstash/logstash-plain.log定位错误。
ES 启动失败：检查/var/log/elasticsearch/下日志，确认/data/elk_data目录权限是否为elasticsearch:elasticsearch。
nginx 反向代理失败：查看/usr/local/nginx/logs/error.log，确认 java 节点微服务是否正常运行（ps -ef | grep yl_application）、端口 8090 是否监听。
