RK3588从数据集到训练到部署YoloV8

环境配置

首先需要安装Conda、CUDA、Cudnn等工具，在此不过多赘述，主要讲解Python环境配置的相关参数

Python版本：3.10Torch版本：1.13.1安装完成后还需要pip一下yolo的库：pip install ultralytics

数据库准备

数据库请自行准备，这里可以使用roboflow来进行数据库格式转换
roboflow

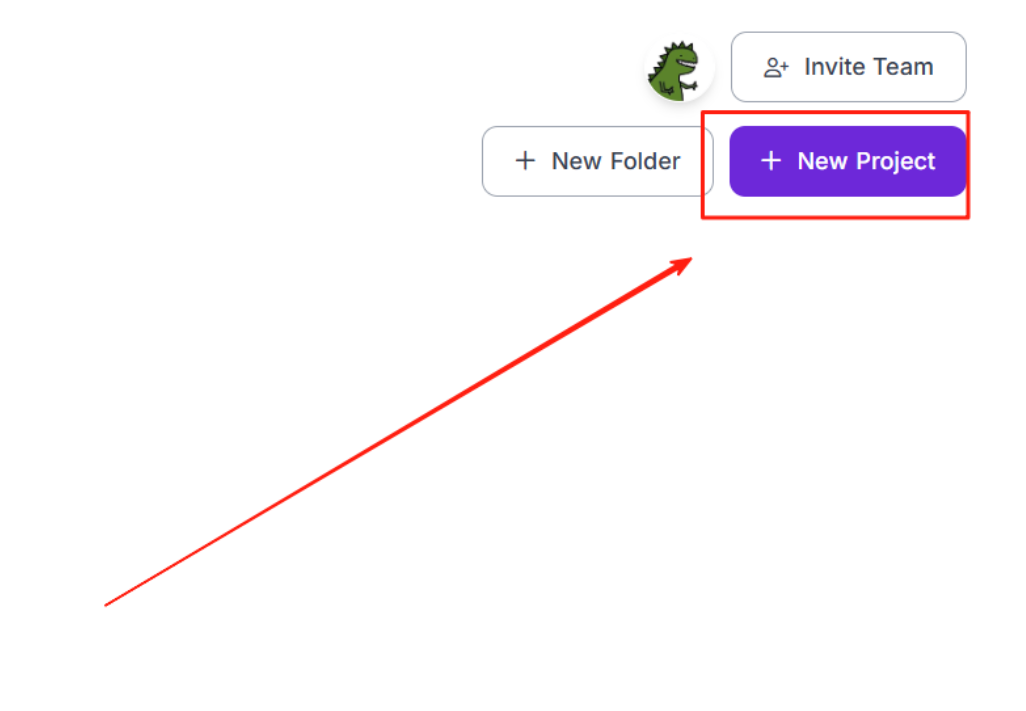

这里进入网站之后注册登录一下，然后新建工程

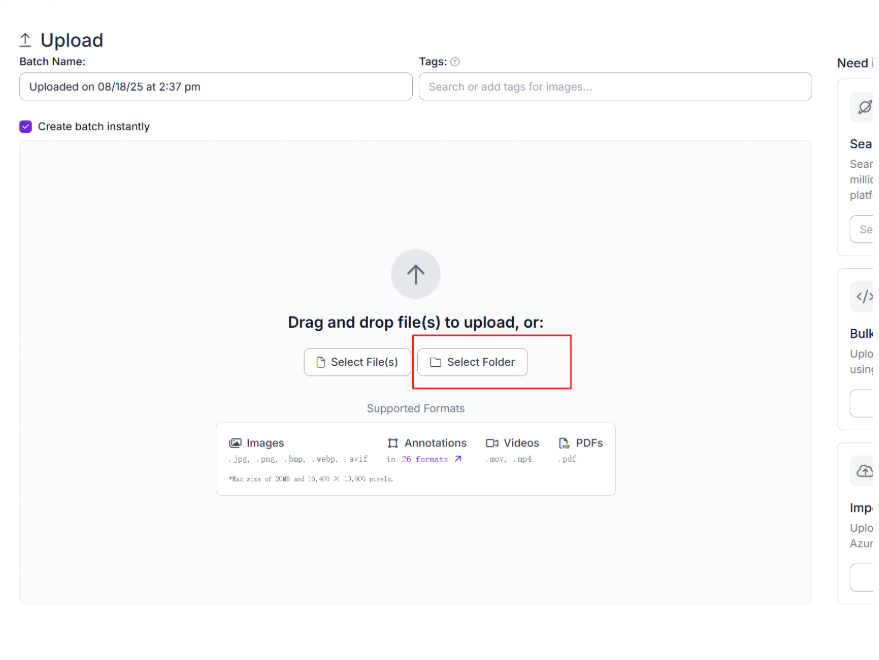

然后上传自己的数据集
![![[Pasted image 20250818143753.png]](https://i-blog.csdnimg.cn/direct/2d8649c86239412296c366514fd20f7f.png)

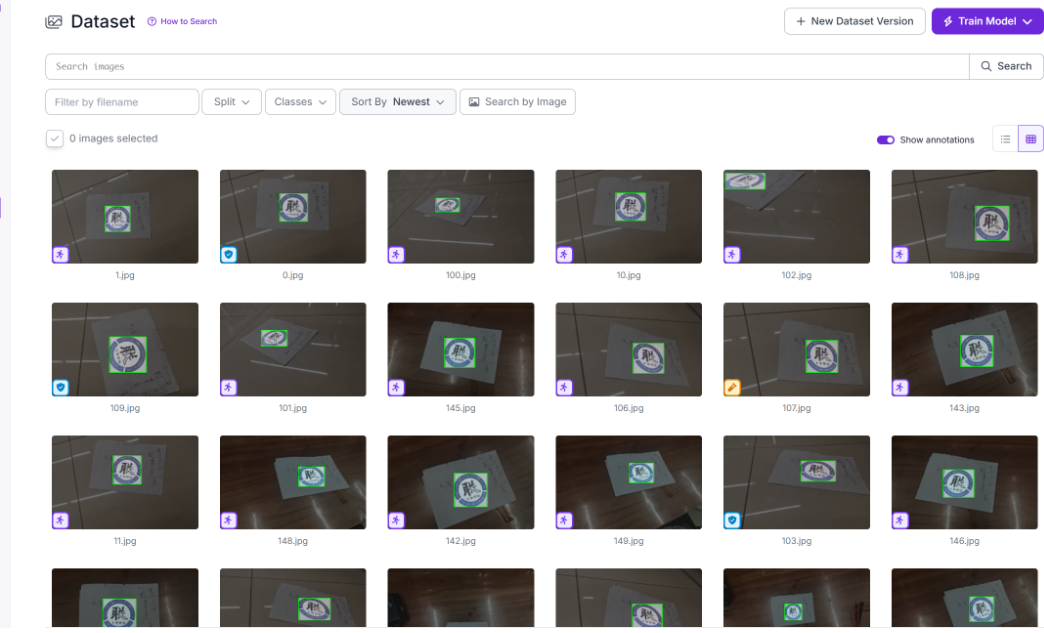

等待上传完毕

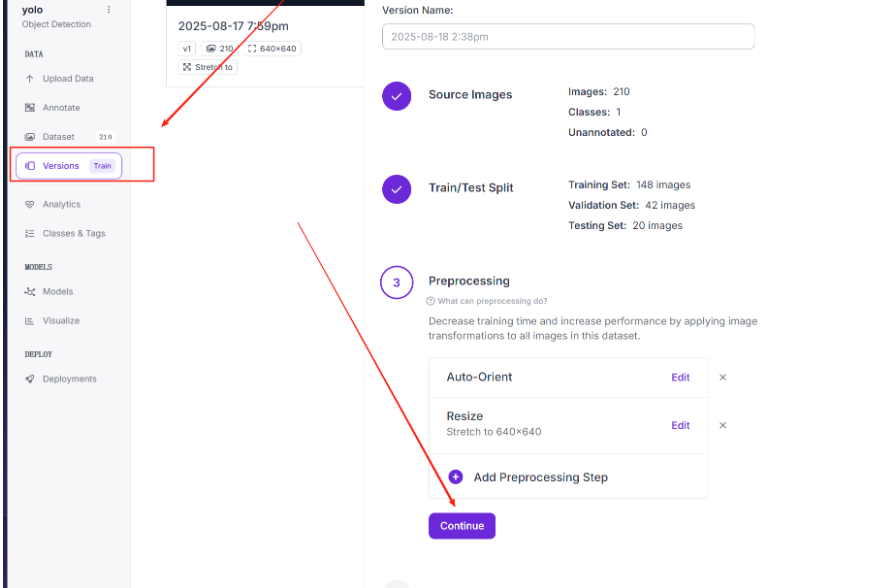

上传完毕后，点击Versions，然后后面的选项都默认即可

完成后点击创建

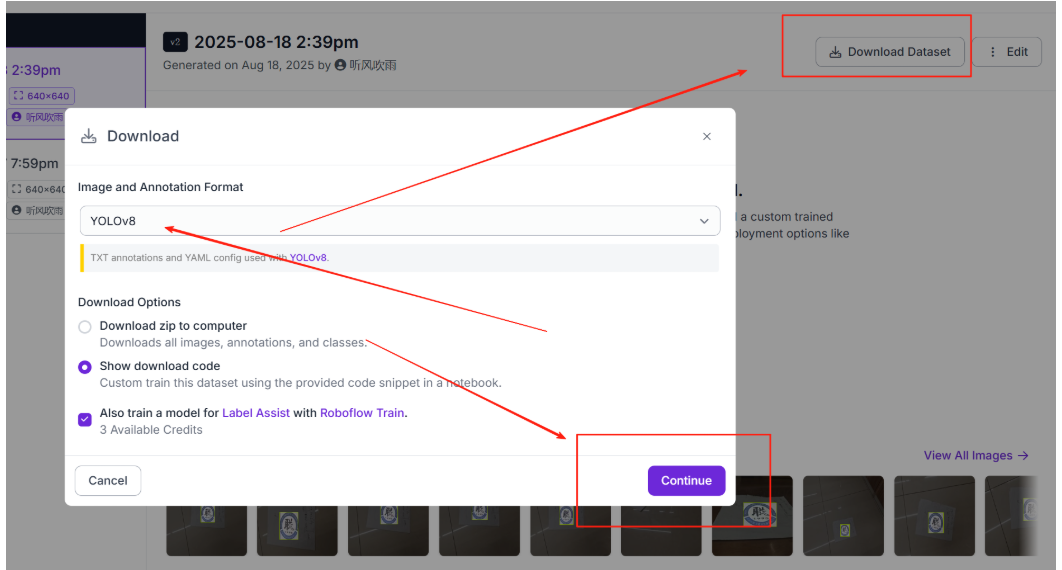

创建完毕后，点击Download，选择YoloV8格式，

这样，就拿到可以使用的数据集了。

模型训练

首先下载Yolov8：

git clone https://github.com/Pertical/YOLOv8.git

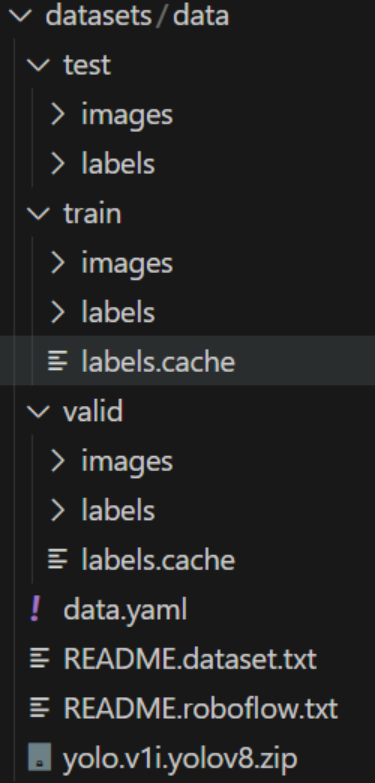

然后在该项目中新建datasets文件夹，将上一步的数据集解压放入其中：

随后，修改data.yaml

train: /home/chuiyu/yolov8/ultralytics-main/datasets/data/train/images  #改为对应的绝对路径val: /home/chuiyu/yolov8/ultralytics-main/datasets/data/valid/images    #改为对应的绝对路径test: /home/chuiyu/yolov8/ultralytics-main/datasets/data/test/images    #改为对应的绝对路径nc: 1 #数据集种类数量names: ['0']  #数据集种类名称# roboflow:#   workspace: chuiyu#   project: yolo-38xf2#   version: 1#   license: CC BY 4.0#   url: https://universe.roboflow.com/chuiyu/yolo-38xf2/dataset/1

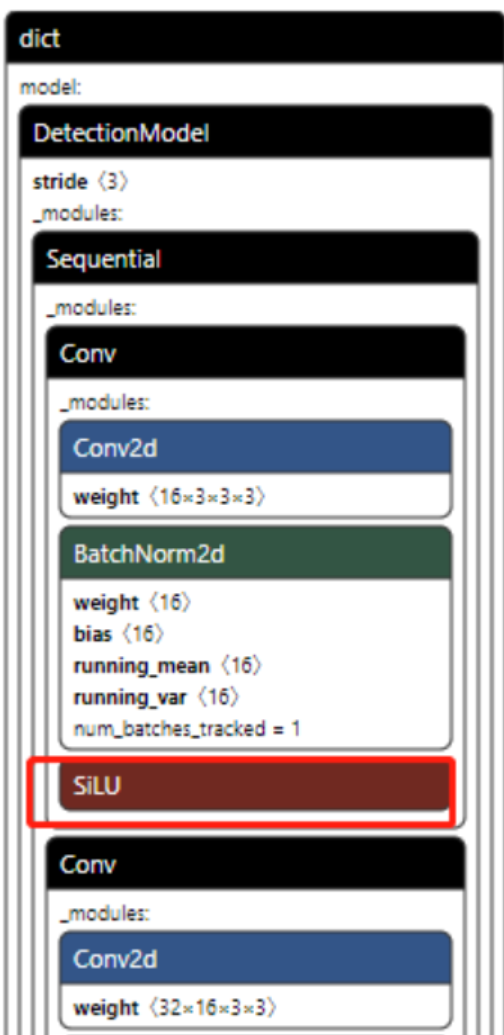

最重要的一点：要改激活函数为ReLU，我们如果默认不改，则训练得到的PT模型的激活函数为SiLU，如下所示：

SiLU函数在PT模型中无任何问题，与ReLU函数的训练结果对比非常接近
改激活函数流程如下：
把ultralytics/nn/modules/conv.py中的Conv类进行修改，
将default_act = nn.SiLU() # default activation改为
default_act = nn.ReLU() # default activation

在项目根目录新建一个train.py

from ultralytics import YOLO# 加载模型model = YOLO("yolov8n.yaml")  # 从头开始构建新模型model = YOLO("yolov8n.pt")  # 加载预训练模型（推荐用于训练）# Use the modelresults = model.train(data="datasets/data/data.yaml", epochs=300,batch=4)  # 训练模型# results = model.val()  # 在验证集上评估模型性能# results = model("https://ultralytics.com/images/bus.jpg")  # 预测图像# success = model.export(format="onnx")  # 将模型导出为 ONNX 格式

将yolov8n同样放入项目根目录(可去github上进行下载)
随后即可运行train.py进行训练

python3 train.py

测试验证

训练完成后，同样在根目录创建一个test.py用于测试验证

from ultralytics import YOLO# 加载模型model = YOLO("/home/chuiyu/yolov8/ultralytics-main/runs/detect/train11/weights/best.pt")  # 将路径改为自己训练后的路径results = model("datasets/data/test/images")for result in results:result.save()

运行test.py，即可将测试集中的识别结果保存到根目录，可打开查看

pt转onnx

在训练得到PT模型后，我们可以用netron软件打开模型，看一下结构

现在我们的激活函数已经为ReLU了。

pt转onnx我们需要使用另一个yolov8的工程，

git clone https://github.com/airockchip/ultralytics_yolov8.git

将之前训练的.pt文件放入该项目的根目录
同时在根目录新建一个requirements.txt

# Ultralytics requirements
# Usage: pip install -r requirements.txt# Base ----------------------------------------
matplotlib>=3.2.2
numpy>=1.22.2 # pinned by Snyk to avoid a vulnerability
opencv-python>=4.6.0
pillow>=7.1.2
pyyaml>=5.3.1
requests>=2.23.0
scipy>=1.4.1
# torch>=1.7.0
# torchvision>=0.8.1
tqdm>=4.64.0# Logging -------------------------------------
# tensorboard>=2.13.0
# dvclive>=2.12.0
# clearml
# comet# Plotting ------------------------------------
pandas>=1.1.4
seaborn>=0.11.0# Export --------------------------------------
# coremltools>=7.0.b1  # CoreML export
# onnx>=1.12.0  # ONNX export
# onnxsim>=0.4.1  # ONNX simplifier
# nvidia-pyindex  # TensorRT export
# nvidia-tensorrt  # TensorRT export
# scikit-learn==0.19.2  # CoreML quantization
# tensorflow>=2.4.1  # TF exports (-cpu, -aarch64, -macos)
# tflite-support
# tensorflowjs>=3.9.0  # TF.js export
# openvino-dev>=2023.0  # OpenVINO export# Extras --------------------------------------
psutil  # system utilization
py-cpuinfo  # display CPU info
# thop>=0.1.1  # FLOPs computation
# ipython  # interactive notebook
# albumentations>=1.0.3  # training augmentations
# pycocotools>=2.0.6  # COCO mAP
# roboflow

然后下载依赖(同样使用之前的训练Yolov8的Python环境)

pip install -r requirements.txt

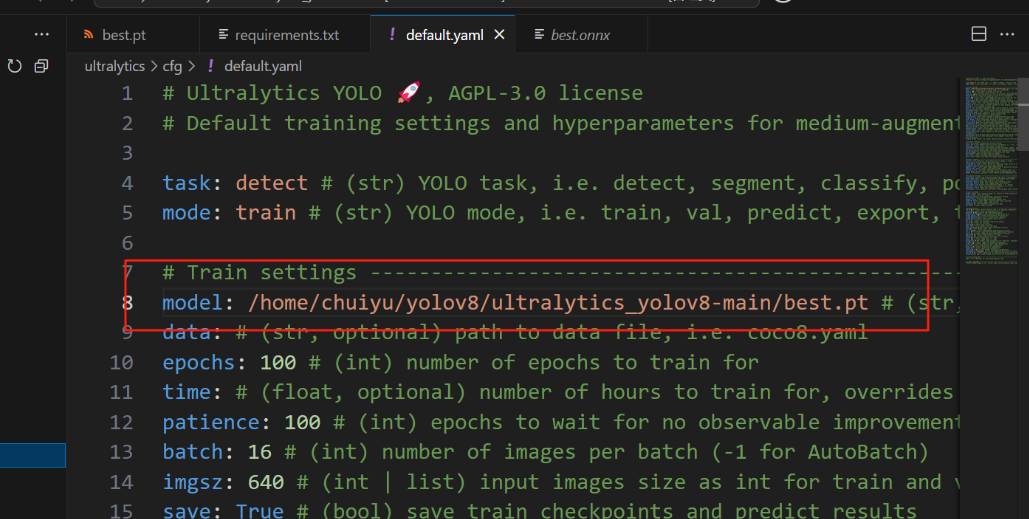

完成后，修改ultralytics_yolov8项目中的ultralytics/cfg/default.yaml，将其中的model参数路径改成你训练得到的的best.pt模型路径(记得使用绝对路径)

回到刚才1中的ultralytics文件夹所在的路径下，依次执行如下两个命令：

export PYTHONPATH=./
python ./ultralytics/engine/exporter.py

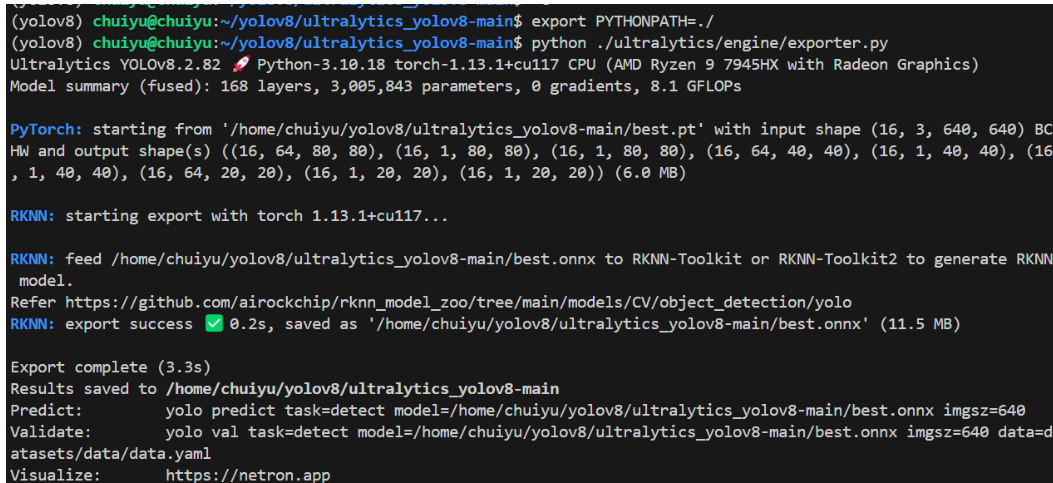

结果如下所示，此时的.onnx就生成在了项目的根目录了。

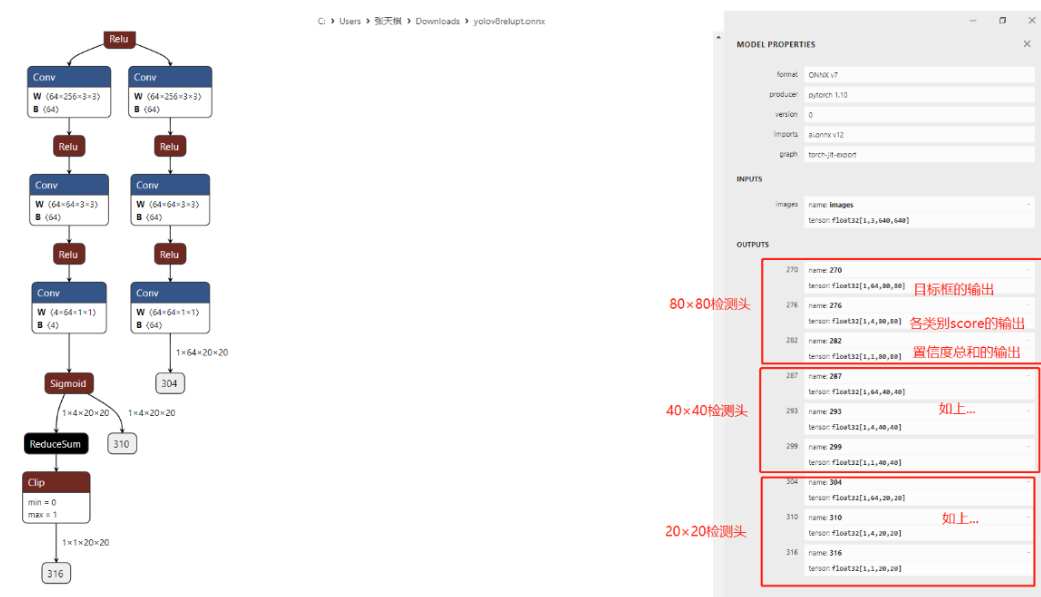

再用netron打开我们的onnx模型，如下所示：

注意！上图的三个红色方框非常重要，YOLOv8在RKNN转换过程中，是要有三个分支的，分别80×80检测头，40×40检测头，20×20检测头。每个检测头下，都有三个输出，分别是box边框输出，即图上的1×64×80×80；还有各类别输出，即1×4×80×80（这里的4就是指我在PT模型训练时的garbage.yaml文件中定义了4个类别），最后是综合置信度输出，即1×1×80×80。（其余检测头同理）

onnx转rknn

这里我们另外创建Python环境

conda create -n rknn210 python=3.8
conda activate rknn210

现在需要用到rknn-toolkit2-2.1.0文件。
进入rknn-toolkit2-2.1.0\rknn-toolkit2-2.1.0\rknn-toolkit2\packages文件夹下,安装依赖环境

pip install -r requirements_cp38-2.1.0.txt -i https://pypi.tuna.tsinghua.edu.cn/simplepip install rknn_toolkit2-2.1.0+708089d1-cp38-cp38-linux_x86_64.whl

然后，我们的转rknn环境就配置完成了。

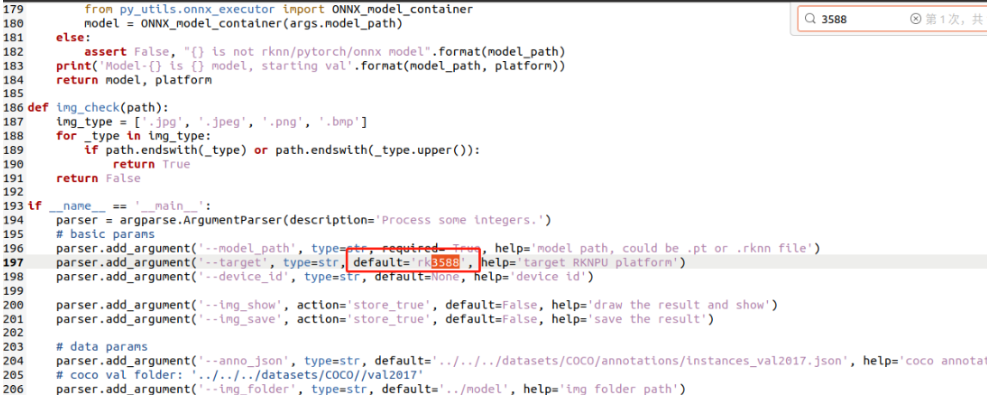

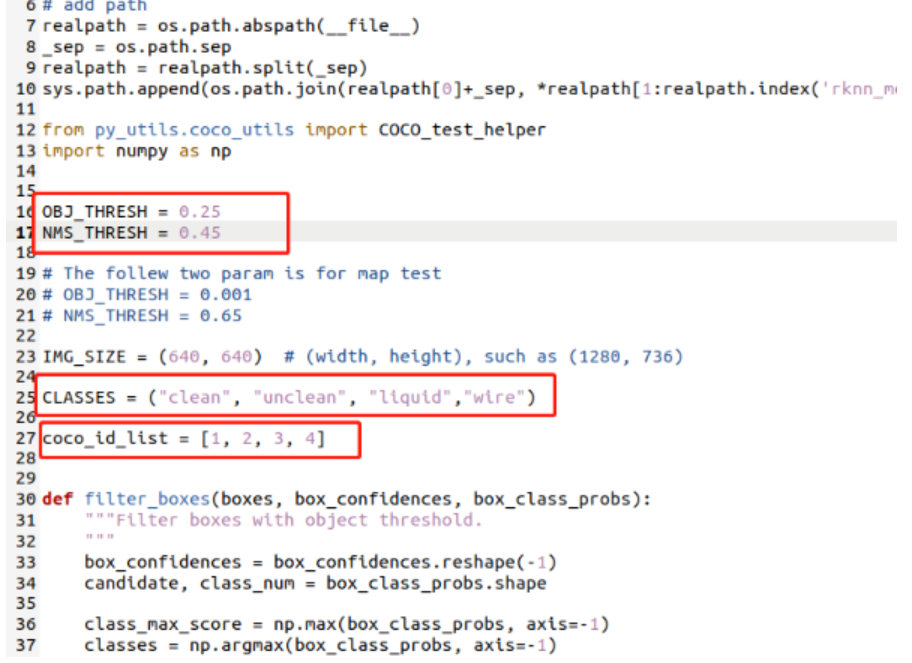

现在要进行模型转换,先进入rknn_model_zoo-2.1.0\examples\yolov8\python文件夹，先打开yolov8.py，进行适配参数修改：

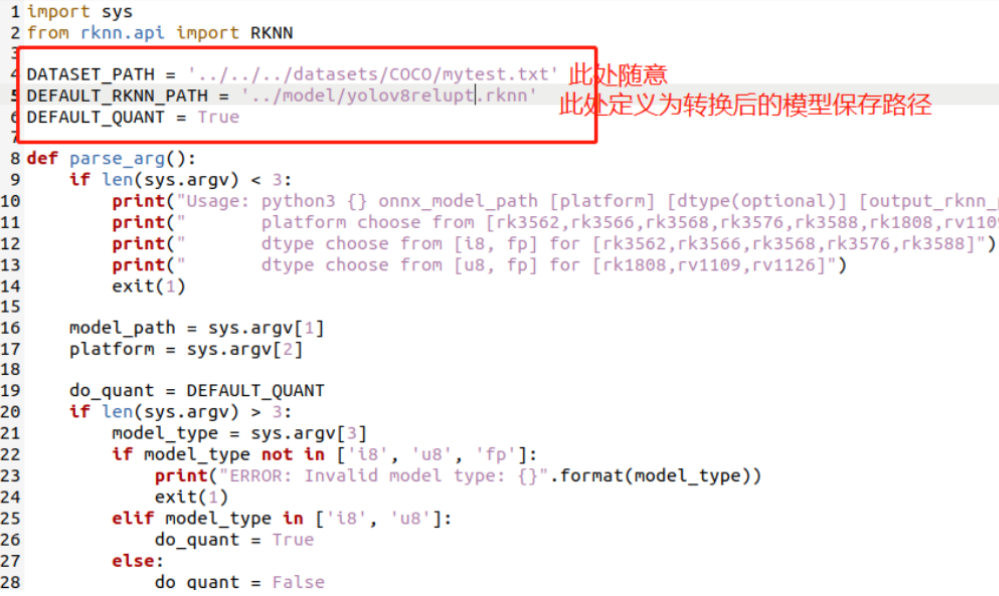

然后修改convert.py，如下所示：

修改完成后，将我们之前得到的onnx模型复制到python文件夹下

运行转换命令

python convert.py 模型文件名.onnx rk3588

可以看到，我们的模型转换并量化成功。

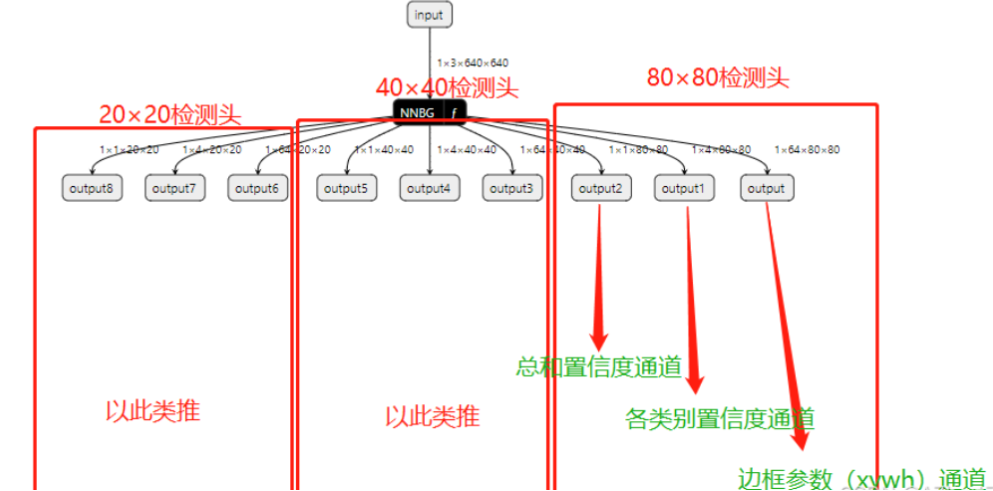

转换后的rknn模型已保存在model文件夹下。现在用netron打开我们的rknn模型，看一下结构：

这三个红框是和上面图中的三个红框对应的，所以若onnx没有所示的那三个框，则无法转换出适配官方部署文件的rknn模型。

模型部署

如果前面流程都已实现，模型的结构也没问题的话，则可以进行最后一步：模型端侧部署。
我已经帮大家做好了所有的环境适配工作，科学上网后访问博主GitHub仓库:YOLOv8_RK3588_object_detect 进行简单的路径修改就即可编译运行。

git clone https://github.com/A7bert777/YOLOv8_RK3588_object_detect.git

git clone后把项目复制到开发板上，按如下流程操作：
①：cd build，删除所有build文件夹下的内容

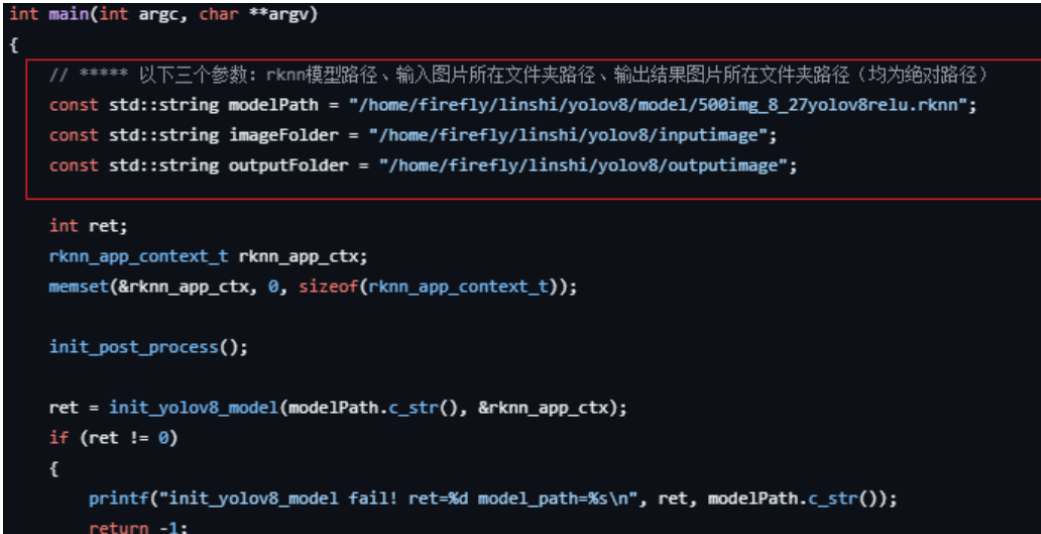

②：cd src 修改main.cc，修改main函数中的如下三个内容：

将这三个参数改成自己的绝对路径

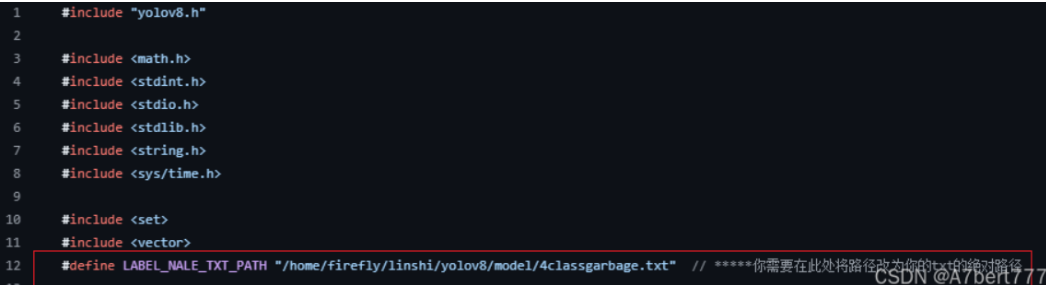

③：cd src 修改postprocess.cc下的txt标签的绝对路径：

解释一下，这个标签路径中的内容如下所示：
其实就是你在训练yolov8时在yaml配置文件中的那几个类别名
④修改include/postprocess.h 中的宏 OBJ_CLASS_NUM

⑤：把你之前训练好并已转成RKNN格式的模型放到YOLOv8_RK3588_object_detect/model文件夹下，然后把你要检测的所有图片都放到YOLOv8_RK3588_object_detect/inputimage下。
在运行程序后，生成的结果图片在YOLOv8_RK3588_object_detect/outputimage下

⑥：进入build文件夹进行编译

cd build
cmake ..
make

然后就可以运行测试程序了：

./rknn_yolov8_demo

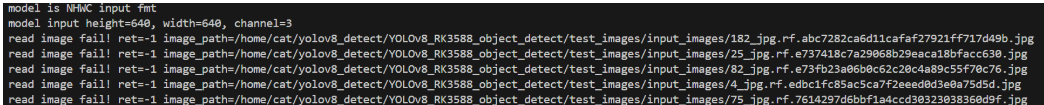

如果遇到了无法读取图片的报错：

把main.cc中的ret = read_image_opencv(fullPath.c_str(), &src_image); 改为ret = read_image(fullPath.c_str(), &src_image);即可
