架构设计常画哪些图

在架构设计时，经常需要画图。在大多数时候，我们工作的团队并没有对架构设计中的图做规定，只要能把架构表达清楚即可，对于比较简单的软件，甚至不需要画图，只使用文字就可以描述清楚。这种因人而异的画图方式，比较灵活，并且效率高，用较少的图就能表达较多的信息，一张图中既能表达静态信息，又能表达动态信息，但是不利于跨团队之间的合作(很多时候也不需要跨团队合作，当然也没有问题)。当需要跨团队合作，或者多个人协同开发的时候，统一画图标准，往往就比较重要。

uml定义了一些图的类型，包括类图、组件图、时序图、流程图、状态机图、用例图等。不同类型的图适用的场景是不一样的，类图、组件图用于表达软件的静态架构；时序图用于表达不同软件组件的交互流程；流程图适合表达一个组件的流程(聚焦于一个组件)；状态机图用于描述具有多个状态的对象，描述对象锁具备的状态以及状态之间的转换关系，转换条件；用例图用于表示软件需求，即站在用户的角度来看软件，软件所具备的功能。

在架构设计时，往往需要用不同的图来说明软件的架构，多种类型的图既有自己独特的部分，也有相互重叠的部分，从不同角度来共同描述软件的功能。

架构设计的前置条件是软件需求，软件需求往往包括功能需求，性能需求，接口需求，这些都是站在用户的角度来提出的需求。功能需求，满足用户需要的功能，这是最基础的；性能需求，比如软件占用的内存、cpu不能大于多少，完成一个功能的时间不能呢个大于多少；接口需求，如果用户对于接口有要求，那么软件实现之后，提供给用户的接口，就要按照用户的需求来实现。

架构设计的后置工作是详细设计或者代码开发，这就要求架构设计要足够的清除，让代码开发人员能够按照架构设计进行代码开发。

2静态图

2.1组件图

元素图用于表示组成软件的组件有哪些。比如，对于一辆汽车，有4大部分组成：发动机、底盘、车身、电气设备。这4个系统可以看做是汽车的一级组成系统，每个一级系统又会包括多个二级系统，二级系统又会包括三级系统，等等。这些都是汽车的静态组成部分。再比如，linux操作系统，由3个基础的子系统组成：文件系统，内存管理，进程管理。另外设备驱动，网络也是操作系统的重要组成部分。

以linux的网络子系统为例，其元素图如下，下图进行了简化，同时又能说明元素图的含义：

架构设计的前置条件是软件需求，软件需求的主要内容就是功能需求，也就是软件要实现什么样的功能。作为软件开发工程师，首先要将功能进行拆分，当然对于很简单的功能，几行或者几百行代码就能实现，这个时候功能比较单一，也许不需要对功能进行拆分；大部分时候，我们开发的软件都是比较复杂的，代码可以到几千行甚至几万行，这个时候就需要对功能进行拆分。

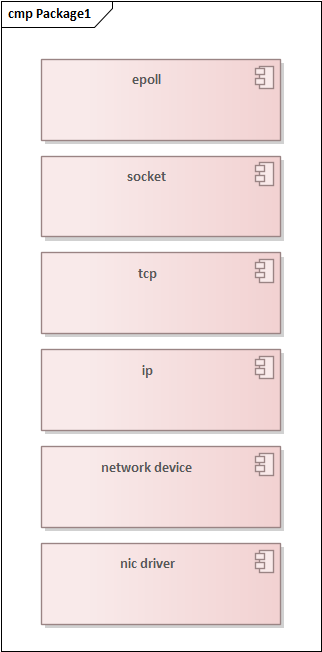

如上图所示，linux网络子系统，包括6个模块：

（1）epoll作为多路复用技术，可以监听socket的事件，比如socket收到了数据，socket发生了错误。

（2）socket作为提供给用户的网络抽象，可以代表一个tcp连接。socket和epoll均是用户可以使用的。

（3）tcp，传输层协议，面相连接的可靠的字节流。

（4）ip，网络层协议，实现分片和路由。

（5）network device，linux内核为网卡驱动提供的一套框架，屏蔽掉不同网卡驱动的区别，实现统一的接口。

（6）网卡驱动。

2.2接口图

接口图，用来说明个功能模块之间的接口。各个模块，功能实现软件的功能，模块之间往往需要相互依赖。所在，在架构设计时，需要定义好模块之间的接口。定义好各个模块的接口之后，在代码开发阶段，可以分工合作，每个人负责其中的一个模块。

2.2.1epoll和socket之间的接口

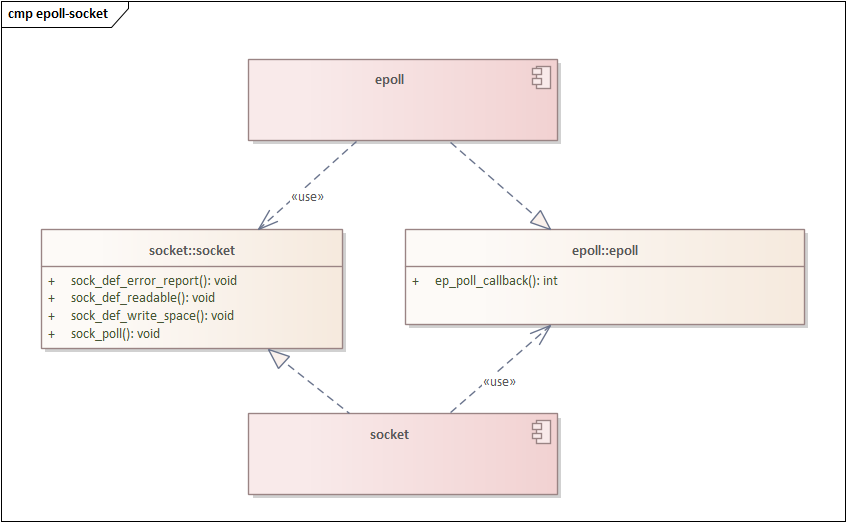

（1）socket提供接口sock_poll，epoll调用该接口，确定socket中发生了什么事件，是有数据可读还是发生了错误，还是发送缓冲区空闲了

（2）epoll提供接口ep_poll_callback，确切来说，是epll向socket注册了这个函数，当socket中有事件的时候，socket会调用到这个函数

2.2.2socket与tcp之间的接口

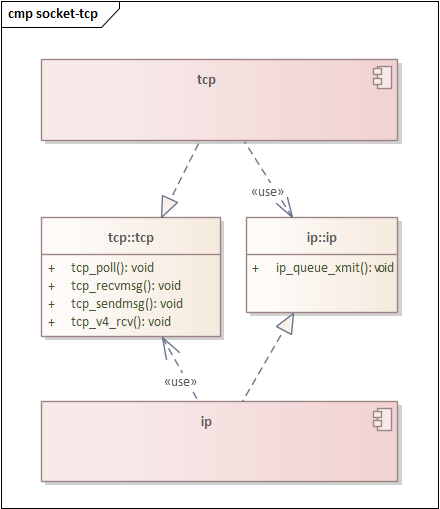

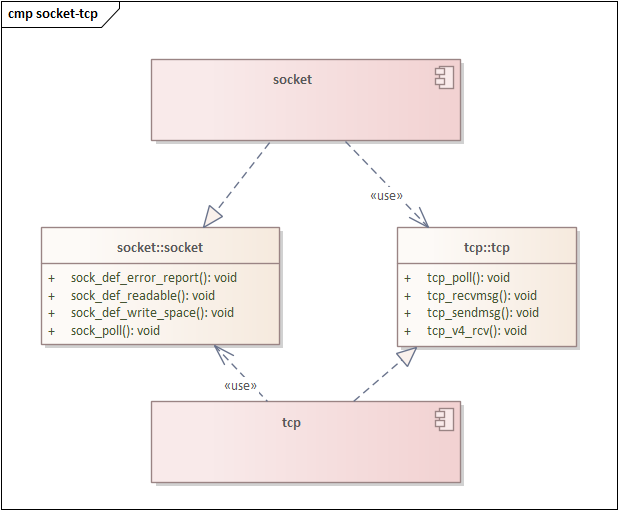

（1）tcp提供函数tcp_poll，tcp_recvmsg，tcp_sendmsg，socket分别用来获取事件、接收数据、发送数据。

（2）socket提供接口sock_def_readable、sock_def_write_space、socket_def_error_report，tcp分别用来向socket通知可读事件、写缓冲区空闲、报告错误。

2.2.3tcp与ip之间的接口

（1）接收数据时，ip层收到报文之后，通过函数tcp_v4_rcv将报文传递给tcp来处理

（2）发送数据时，tcp通过函数ip_queue_xmit，将报文发送到ip层处理

2.2.4ip与network device之间的接口

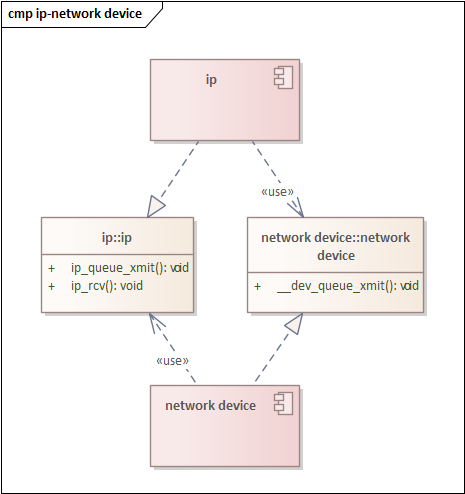

（1）发送报文时，ip调用函数__dev_queue_xmit发送报文

（2）接收报文时，network device调用ip_rcv将报文传递给ip层进行处理

2.2.5network device和nic driver之间的接口

network device把一些通用的从网卡驱动中抽象出来，屏蔽掉不同网卡驱动的区别，统一了接口。

就是在ip层和网卡驱动层中间的一层。

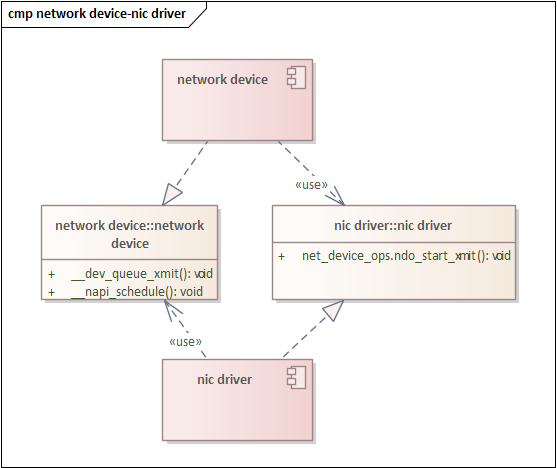

（1）接收报文时，网卡驱动调用__napi_schedule，触发软中断，在软中断中处理接收到的报文

（2）发送报文时，net_device_ops.ndo_start_xmi挂的函数发送报文

2.3类图

类图能更详细的描述雷和类之间的关系，每个类提供了哪些接口。

uml类关系(实现、继承，聚合、组合，依赖、关联)_uml类关系 ea-CSDN博客

3动态图

时序图和流程图是最常用的两种动态图。时序图常用来描述模块和模块之间的交互关系。流程图常用来描述模块内部的流程。

3.1时序图

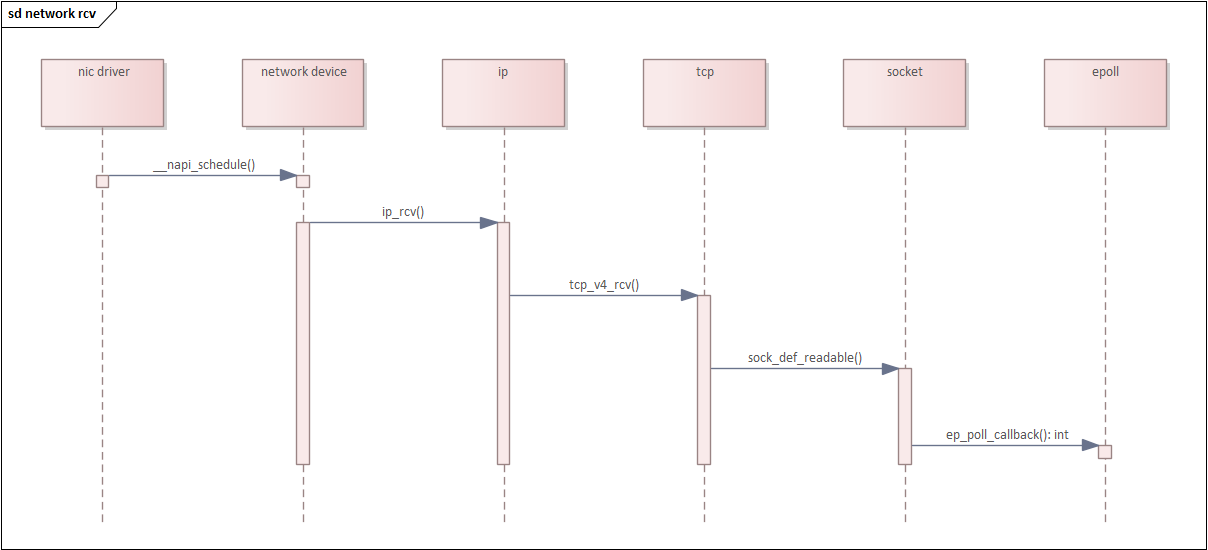

上图是最简单的接收报文的时序图。


3.2流程图

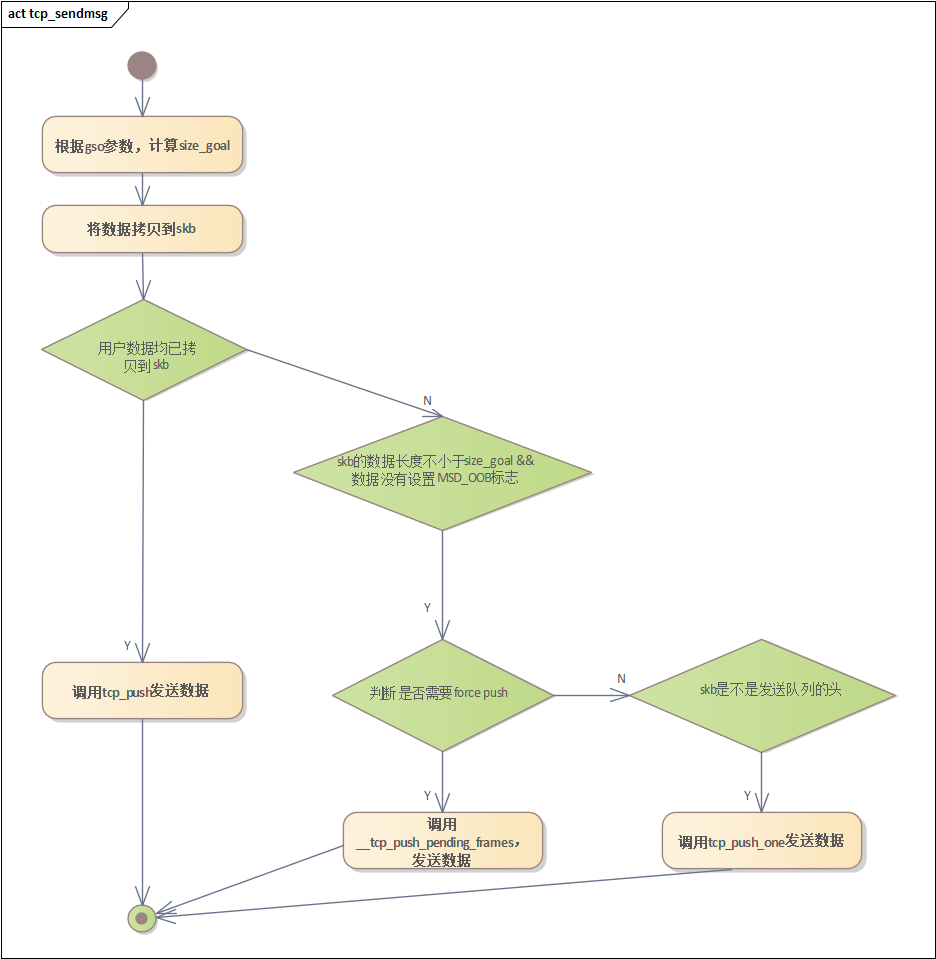

3.2.1函数tcp_sendmsg流程图

（1）在tcp_sendmsg函数中，首项要计算size_goal，根据gso参数和mss计算size_goal。size_goal的意思发送的判断条件，如果这次可以发送的数据已经不小于size_goal了，那么可以立即发送数据。

（2）将数据拷贝到skb中，skb是贯穿整个网络协议栈的，管理报文的数据结构。

（3）如果用户数据均已拷贝到skb中，则调用tcp_push来发送数据。

tcp_push函数中，并不是立即发送数据，要进行autocork判断,自动阻塞。以下四个条件同时满足，则会自动阻塞：

①当skb中数据长度小于size_goal

②并且tcp_autocorking标志为true

③重传队列不为空，说明当有数据正在网络中传输，并且ack没有返回，可能很快就会有ack返回了，ack返回的时候也会尝试发送数据。等待这很短的事件，可能可以将用户的数据进行合并，进行减少协议栈的调用次数。

④当前发送队列中还有数据，在等待发送，之前的数据还在等待，那么现在这个着急向下进行照样也是等待，还不如在最开始的时候进行等待。

static bool tcp_should_autocork(struct sock *sk, struct sk_buff *skb,int size_goal)
{return skb->len < size_goal &&READ_ONCE(sock_net(sk)->ipv4.sysctl_tcp_autocorking) &&!tcp_rtx_queue_empty(sk) &&refcount_read(&sk->sk_wmem_alloc) > skb->truesize;
}

（3）如果拷贝的数据长度不小于size_goal，并且没有设置MSG_OOB标志

判断force push标志,write_seq是拷贝到skb中的数据，但是还没有发送，pushed_seq是已经发送的数据，当两者差值大于最大窗口的一半的时候，则立即发送数据。

static inline bool forced_push(const struct tcp_sock *tp)
{return after(tp->write_seq, tp->pushed_seq + (tp->max_window >> 1));
}

当前skb正好是要处理的下一个skb，立即发送。

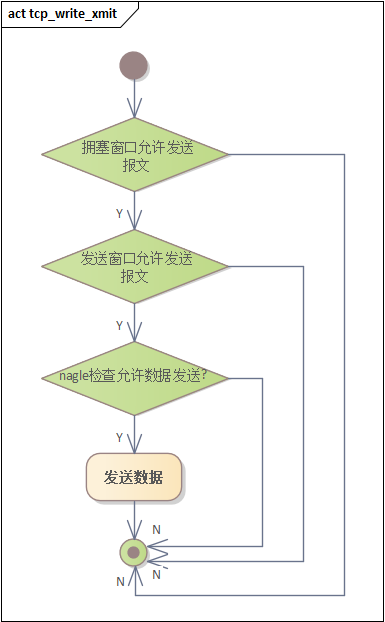

3.2.2函数tcp_write_xmit流程图
