知识点
Hardware Manager 中观察调试信号

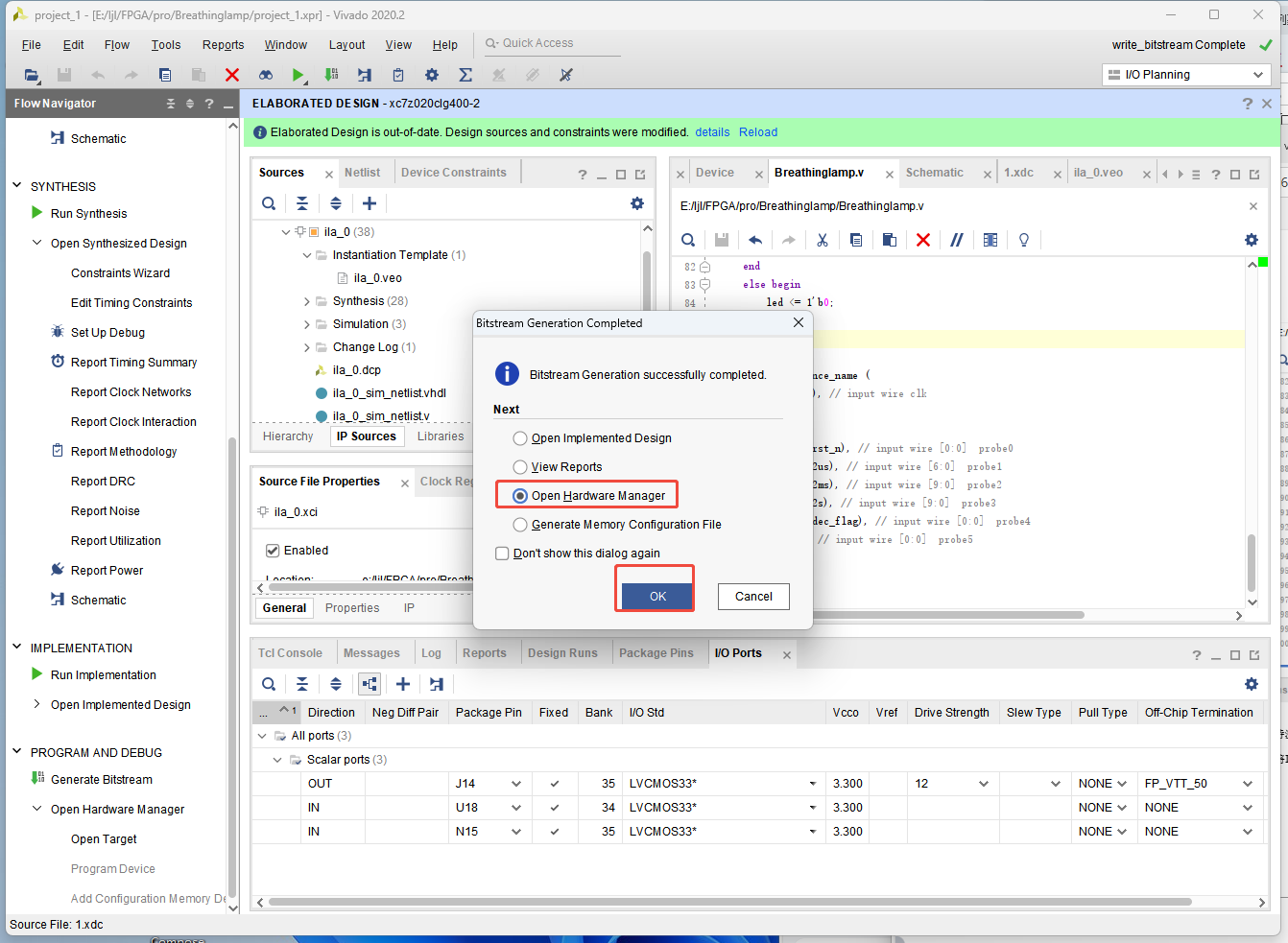

生成比特流之后，我们打开Hardware Manager

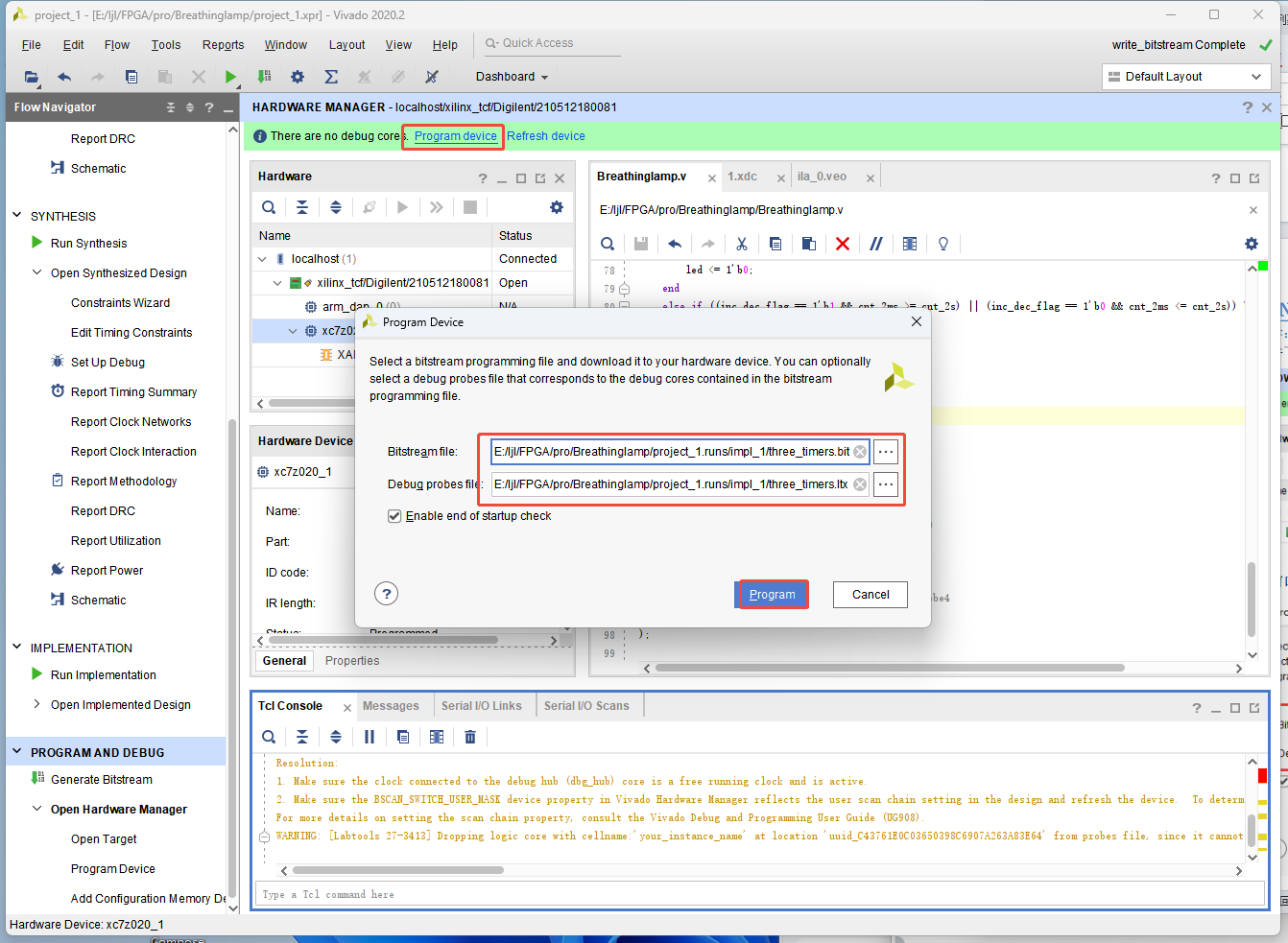

.ltx 文件存储了调试探针的信息，用来传递给 Vivado IDE

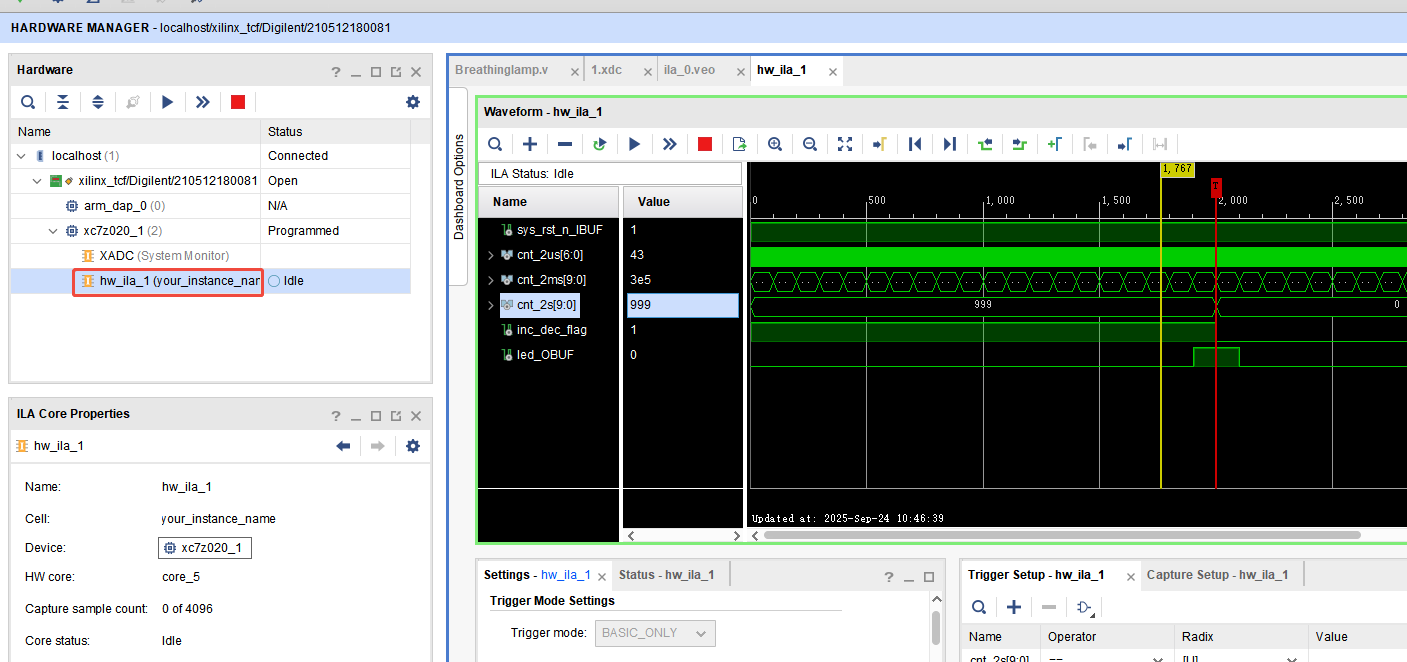

直接点击“Program”，此时 Vivado 会自动打开 ILA 的调试窗口

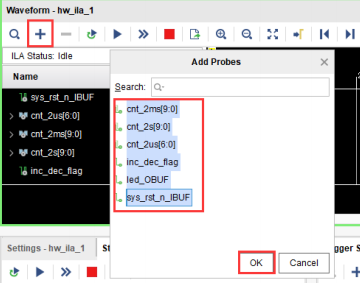

如果 Waveform 窗口中显示的信号不全，可以点击“Waveform – hw_ila_1”窗口中的加号
Waveform 窗口中显示的信号不全，可以点击“Waveform – hw_ila_1”窗口中的加号
波形显示

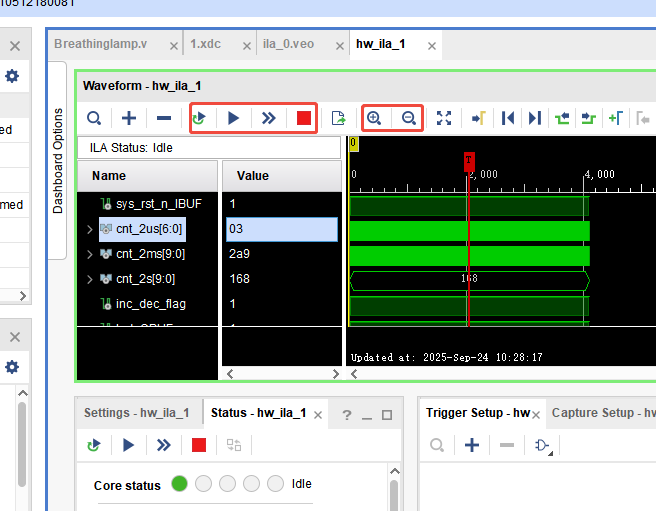

（1）循环触发、（2）开始触发、（3）立即触发、（4）停止触发 （5）放大 （6）缩小
显示数据格式修改
可以右击 cnt_2us、cnt_2ms、cnt_2s 计数器，选择“Radix”→“Unsigned Decimal”，即可切换到无符号的十进制显示，

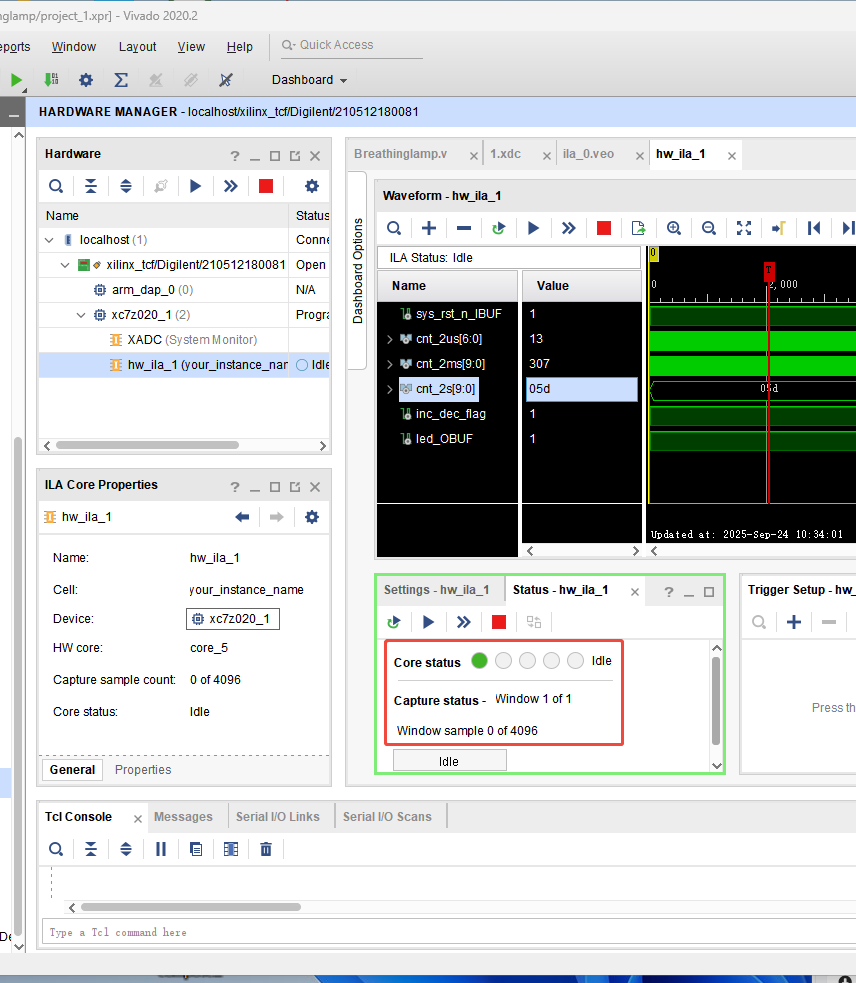

Core status：由 5 个空心圆表示，唯一的实心绿色点所处的位置表征 ILA 的运行状态。
Window sample 0 of 4096：已采集的点数占总采集点数的关系
设置触发条件
就会将 RAM 中的数据上传到 Vivado

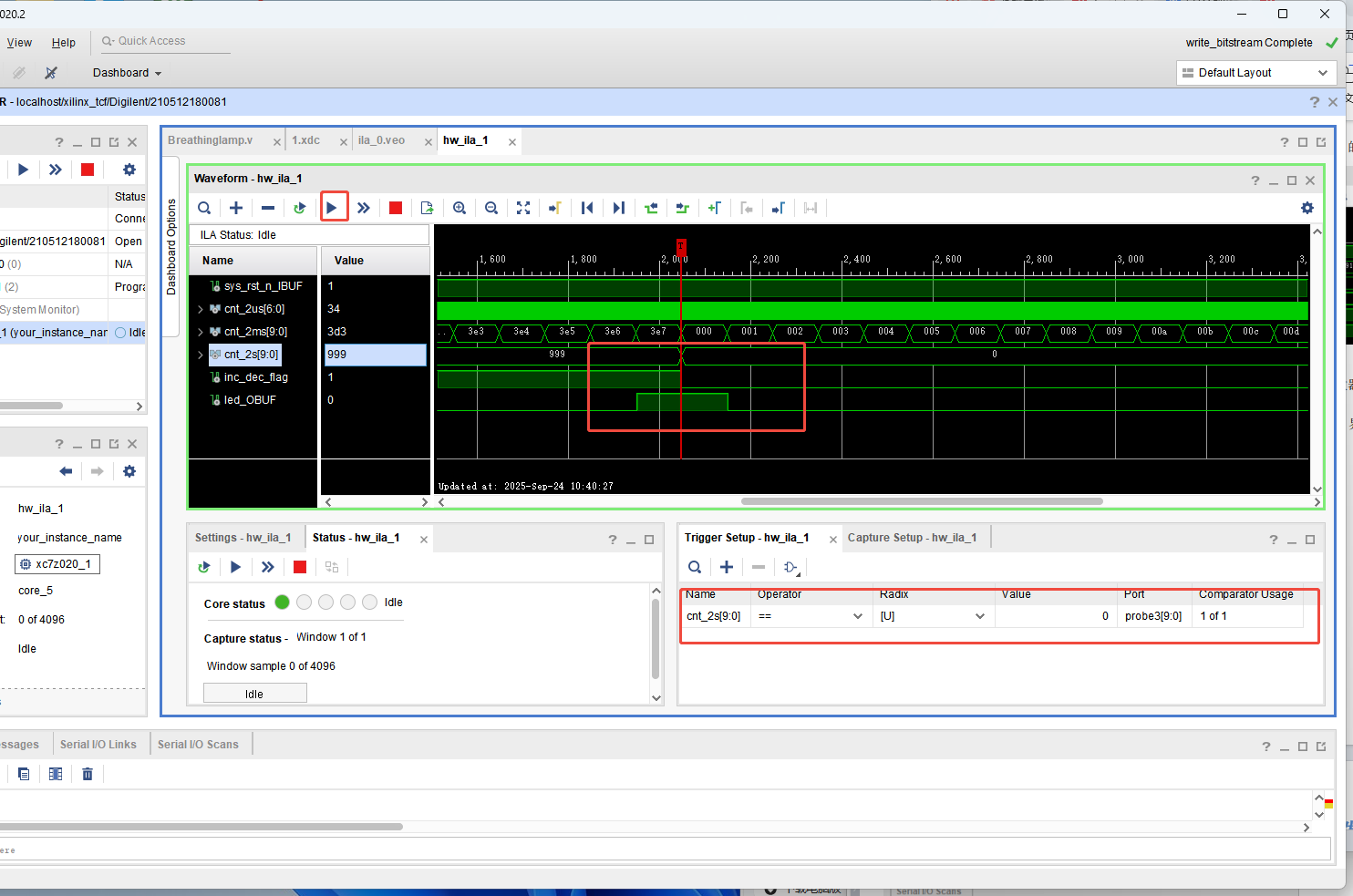

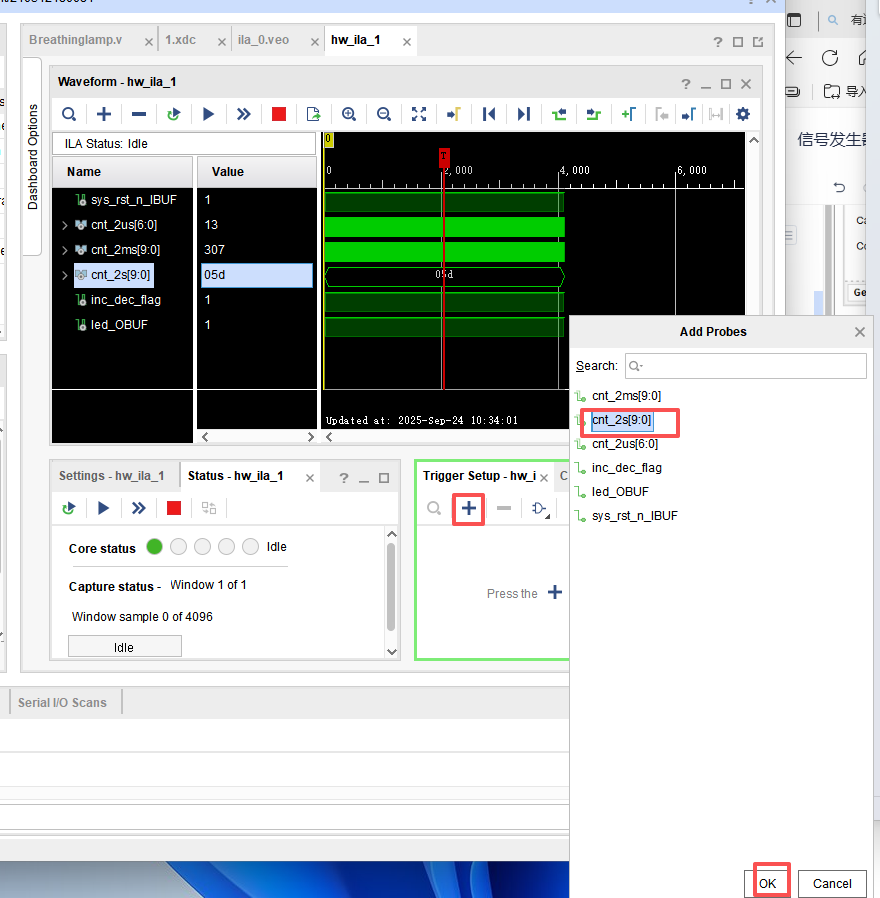

在“Trigger Setup”窗口中添加触发条件，点击“+”号，将 cnt_2s 信号添加进来
在当 cnt_2s 计数器计时到 2s 时，呼吸灯的呼吸状态就会发生跳变

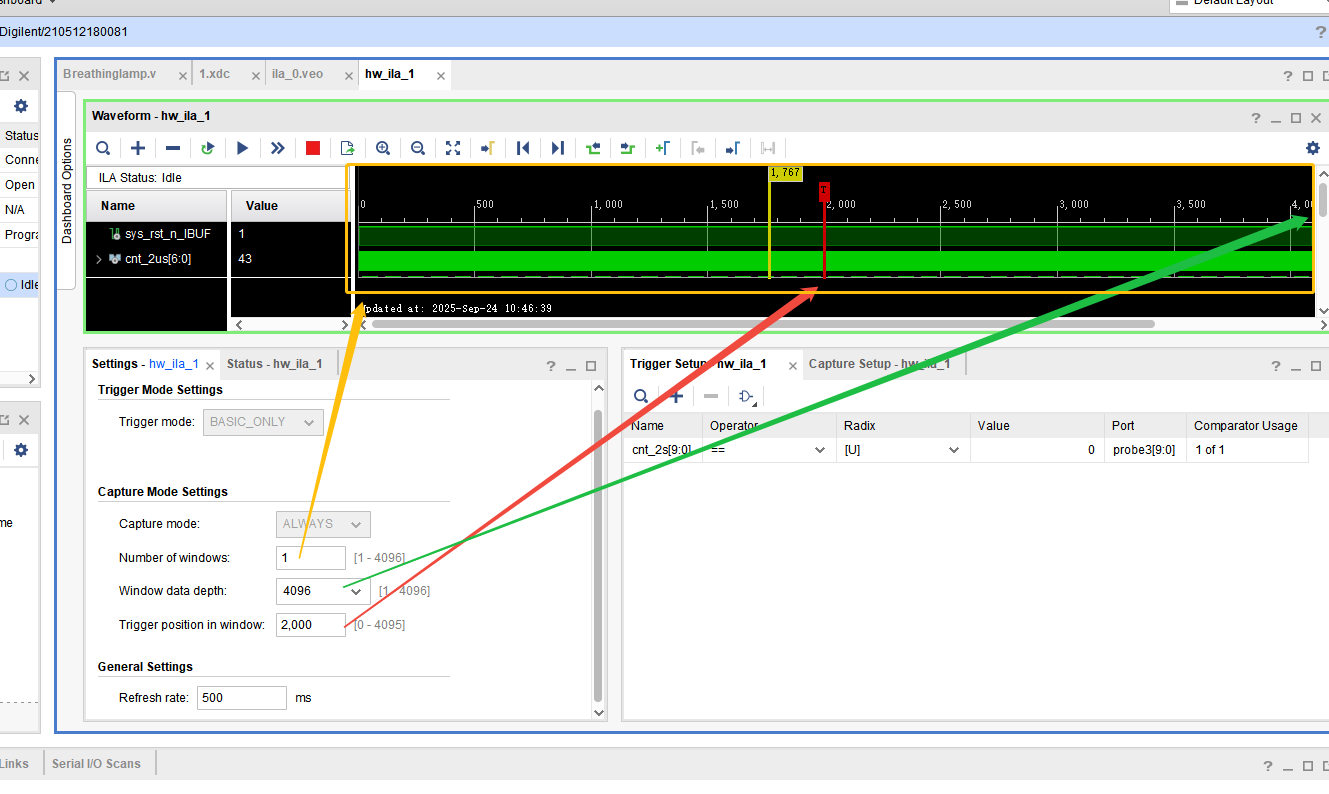

ILA 调试界面还有一个“Settings”界面
Capture Mode 勾选捕获设置
Number of windows：窗口数，ILA 平台会根据这里设置的数值将波形窗口进行均分，该窗口数平常使用时一般默认为 1，
Window data depth：每个窗口的数据深度
Trigger position in window：窗口里面的触发位置设置
常规设置（General Settings） ：只有一个选项即刷新率（Refresh rate）的设置，点击下图的左上角循环触发后再点击开始触发，ILA 就会开始循环采样，这里的刷新率就是循环采样的周期，默认刷新率是 500ms。
