第八个实验——浮动路由

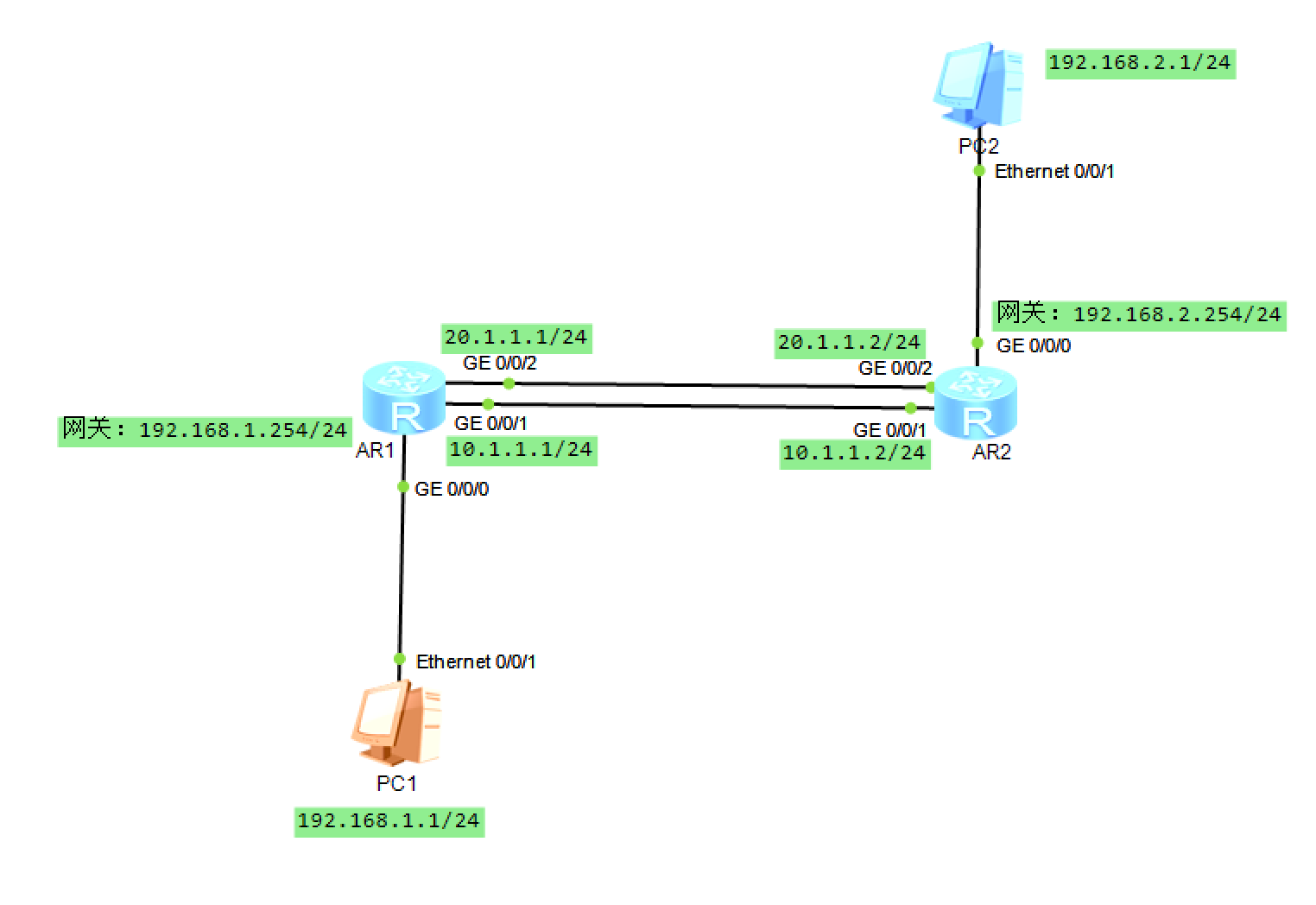

拓扑结构如下图：

有两条链路可以走数据，静态路由的默认优先级是60，设置第二条链路优先级为80，由于值越小越优先，所以第二条链路是备用链路，当主链路有接口down掉的时候（模拟过程：进入接口，shutdown即可），流量可以切换为备用链路。

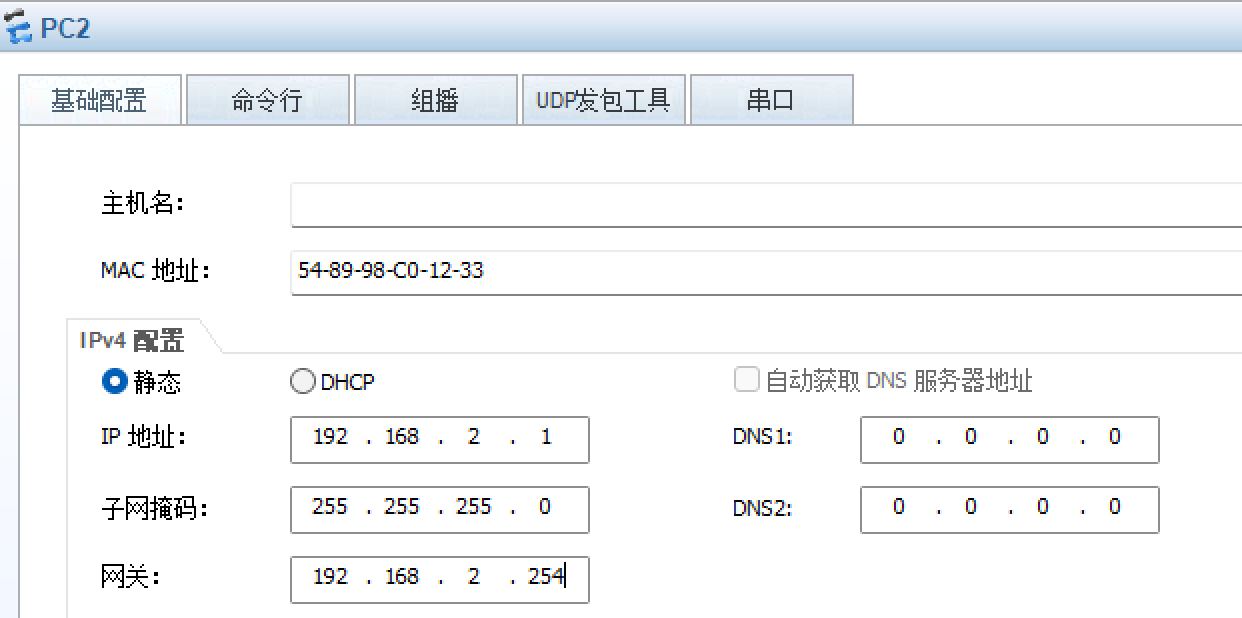

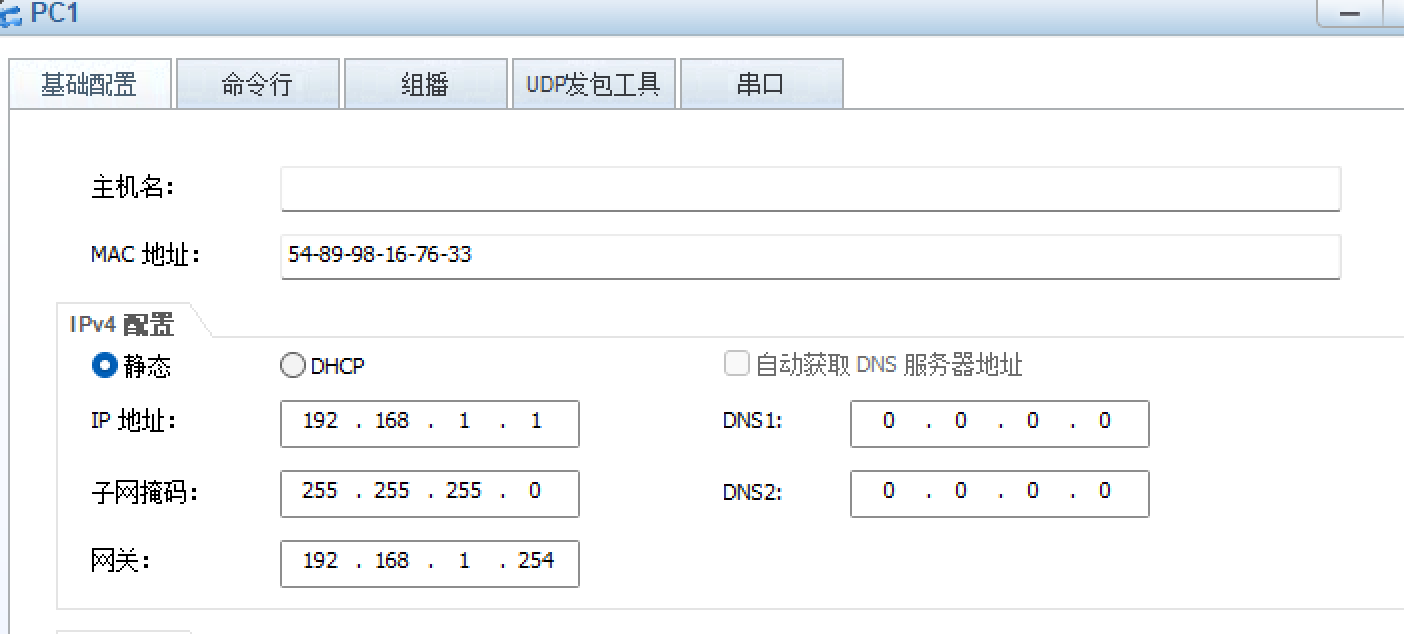

首先给pc1、pc2设置静态IP地址：

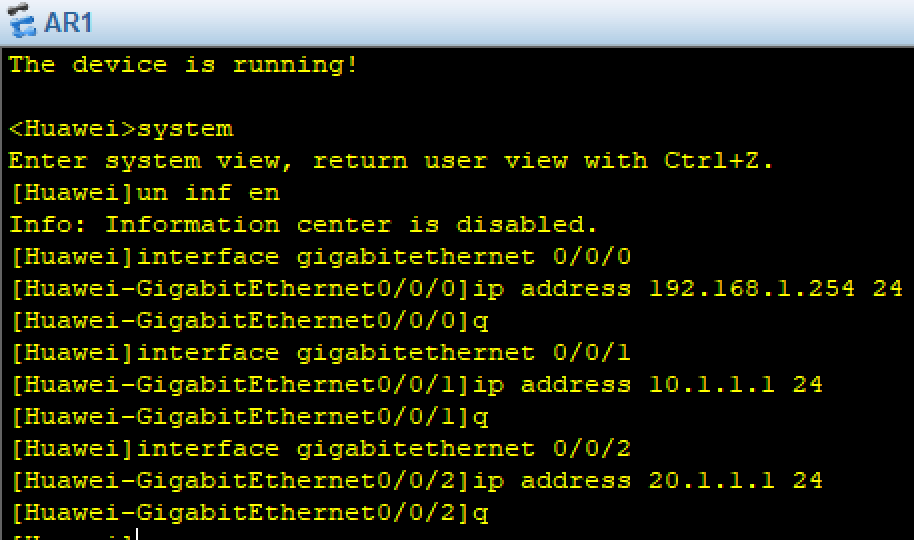

对R1路由器的接口进行基础IP地址分配：

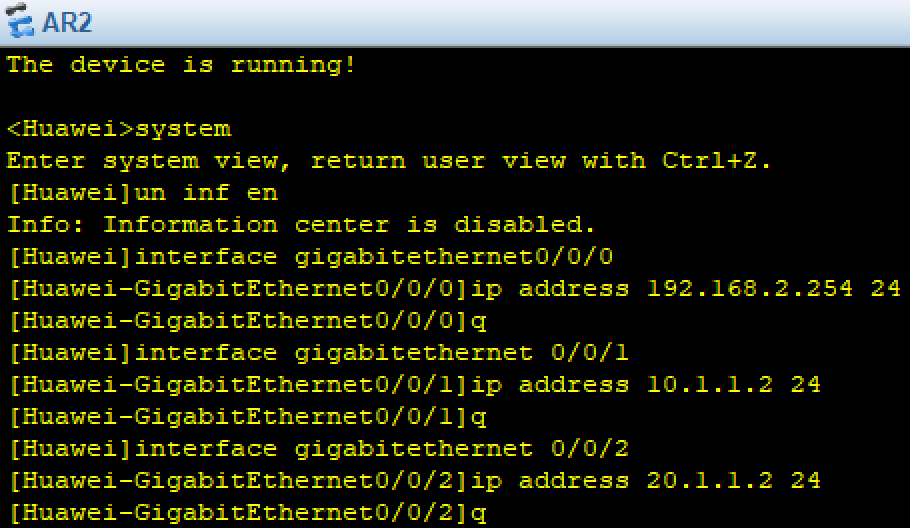

对R2路由器的各个端口分配IP地址：

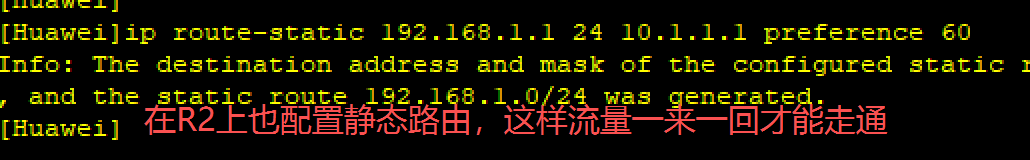

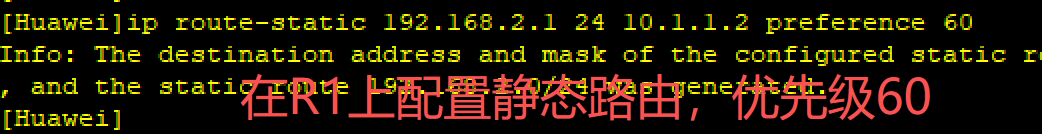

首先配置第一条静态路由：

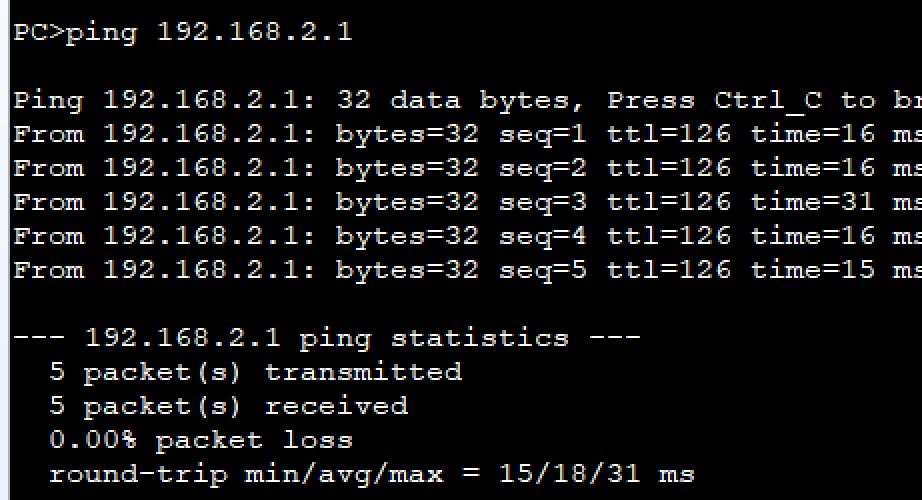

此时pc1可以成功ping到pc2

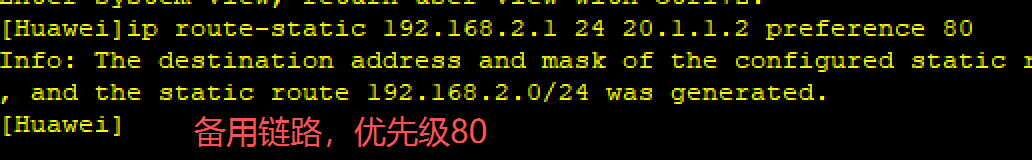

在R1上设置备用链路

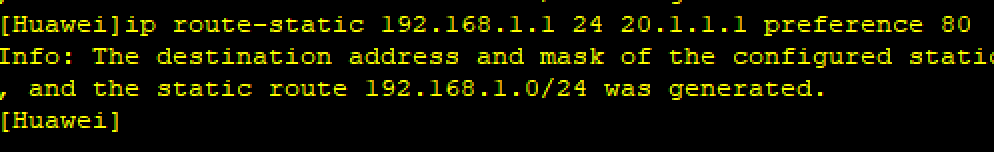

在R2上也设置备用链路

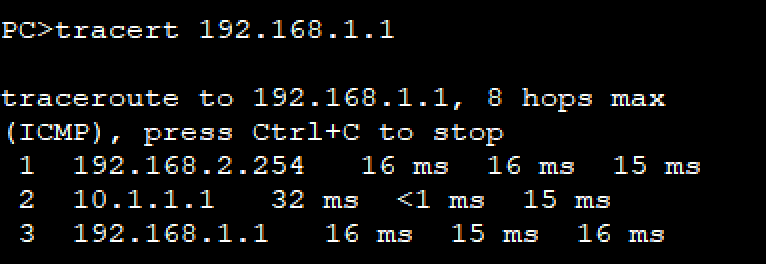

在PC1上和PC2上分别ping对方IP，发现路径的确是主链路

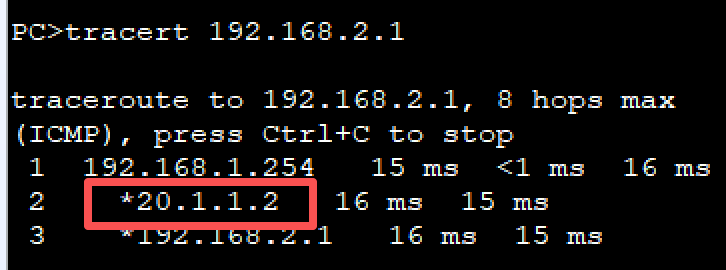

最后，进入R1的0/0/1接口，执行命令shutdown，模拟接口故障，再tracert 跟踪PC2的IP地址。发现其切换到20网段。
