十六、Linux网络基础理论 - OSI模型、TCP/IP协议与IP地址详解
在深入学习 Linux 具体的网络配置命令之前，理解其背后的网络通信原理是至关重要的。这不仅能帮助我们更好地理解为何要进行那些配置，还能在遇到网络故障时，提供清晰的排错思路。本章，我们将探索网络世界的通用语言——OSI七层模型和TCP/IP协议族，并详细解析网络通信的“门牌号”——IP地址及其相关概念。

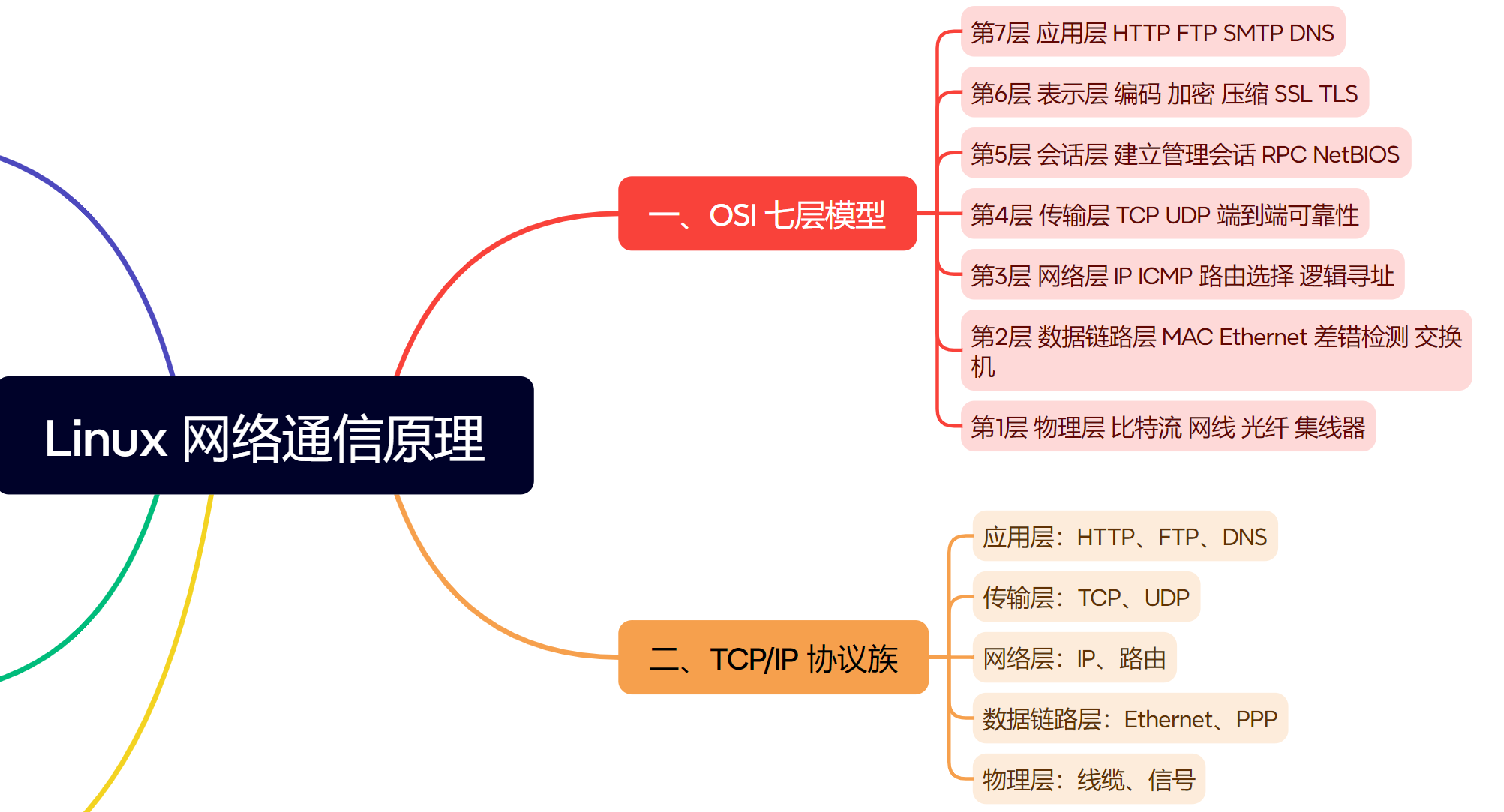

思维导图
一、网络模型：OSI七层协议
OSI (Open Systems Interconnection) 模型 是一个理论上的概念性框架，由国际标准化组织 (ISO) 提出。它将复杂的网络通信过程 逻辑上 划分为七个独立的层次，每一层都负责特定的功能，并为其上层提供服务。
OSI 七层模型详解
| 层次 | 名称 | 核心功能 | 典型协议/设备 |
|---|---|---|---|
| 第7层 | 应用层 | 为应用程序提供网络服务接口，处理特定的应用程序细节。 | HTTP, FTP, SMTP, DNS / 应用网关 |
| 第6层 | 表示层 | 数据的格式化、编码/解码、加密/解密、压缩/解压。 | JPEG, ASCII, SSL/TLS |
| 第5层 | 会话层 | 建立、管理和终止不同机器上应用程序之间的会话或连接。 | NetBIOS, RPC |
| 第4层 | 传输层 | 提供端到端的数据传输服务，确保数据的可靠性 (TCP) 或高效性 (UDP)。 | TCP, UDP |
| 第3层 | 网络层 | 逻辑寻址 (IP地址) 和路由选择，决定数据跨网络的最佳路径。 | IP, ICMP, OSPF / 路由器 |
| 第2层 | 数据链路层 | 物理寻址 (MAC地址)，在相邻节点间传输数据帧，并进行差错检测。 | Ethernet, PPP / 交换机, 网桥 |
| 第1层 | 物理层 | 通过物理介质 (如网线、光纤) 传输原始的比特流 (0和1)。 | 网线, 集线器, 中继器 |
二、TCP/IP 协议族 - 事实上的网络标准

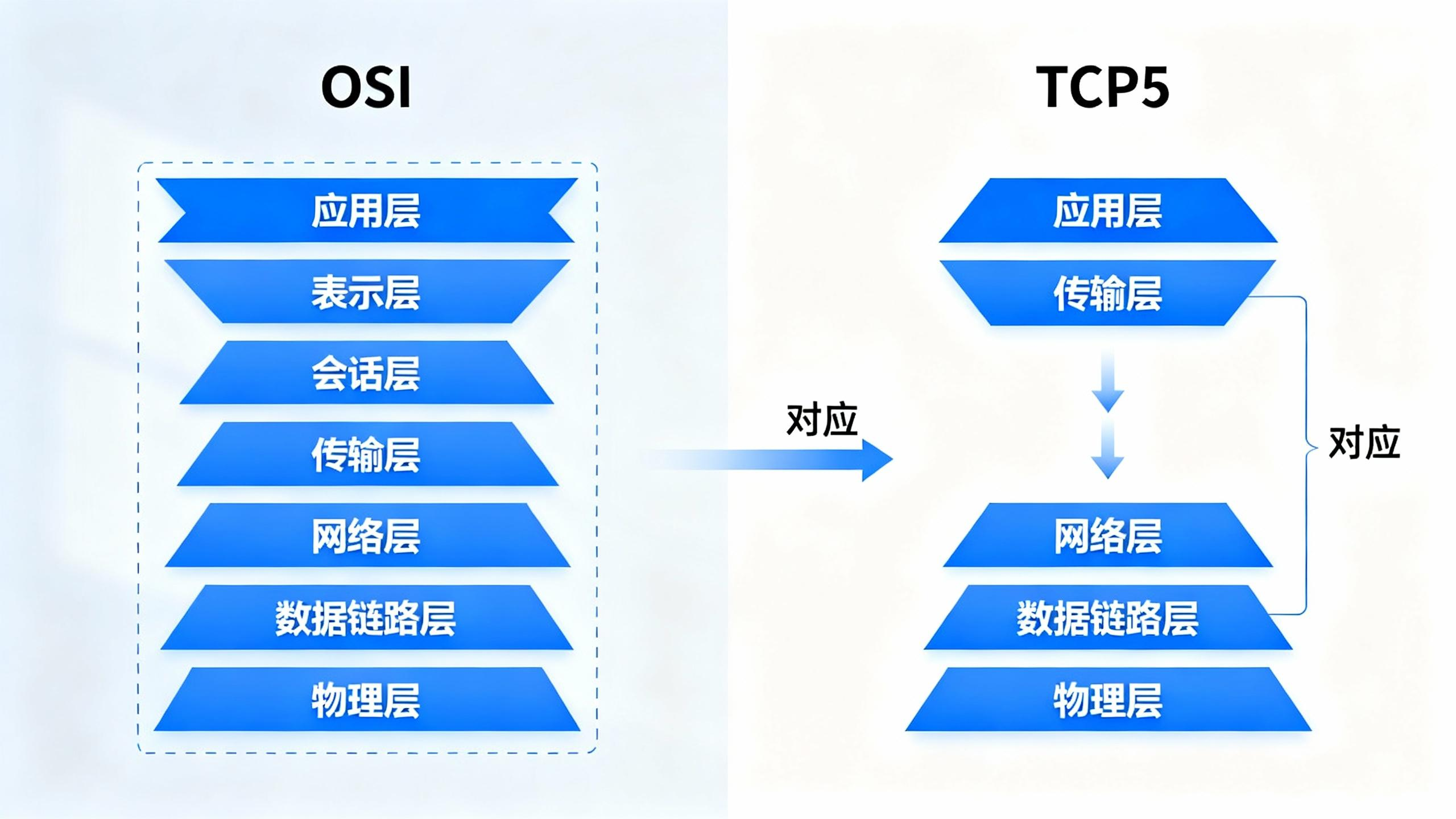

虽然 OSI 模型理论完备，但在实际的互联网世界中，广泛应用的是 TCP/IP 协议族。它通常被描述为一个五层 (或四层) 模型，是 OSI 模型的一个简化和实践版本。
TCP/IP 五层模型
| 层次 | 名称 | 对应OSI层 | 核心功能与协议 |
|---|---|---|---|
| 应用层 | Application Layer | 应用层, 表示层, 会话层 | 负责应用程序间的数据交换。如 HTTP (网页), FTP (文件传输), DNS (域名解析)。 |
| 传输层 | Transport Layer | 传输层 | 提供端到端的数据传输。核心是 TCP (可靠连接) 和 UDP (不可靠但快速)。 |
| 网络层 | Network Layer | 网络层 | 负责数据包的寻址 (IP) 和路由。核心是 IP (互联网协议)。 |
| 数据链路层 | Data Link Layer | 数据链路层 | 负责在物理网络上传输数据帧 (Frame)。如 Ethernet, MAC地址。 |
| 物理层 | Physical Layer | 物理层 | 负责传输原始比特流。如 网线, 光纤。 |
三、进制转换 - 理解网络地址的基础
IP地址和MAC地址的底层表示是二进制，但为了便于人类读写，我们使用十进制和十六进制。
二进制转十进制: 按权相加。
示例：11000000 -> 1*2⁷ + 1*2⁶ = 128 + 64 = 192。
十进制转二进制: 短除法，除2取余，逆序排列。
十六进制 (Hexadecimal): 由 0-9 和 A-F (代表10-15) 组成。常用于表示 MAC 地址和 IPv6 地址。

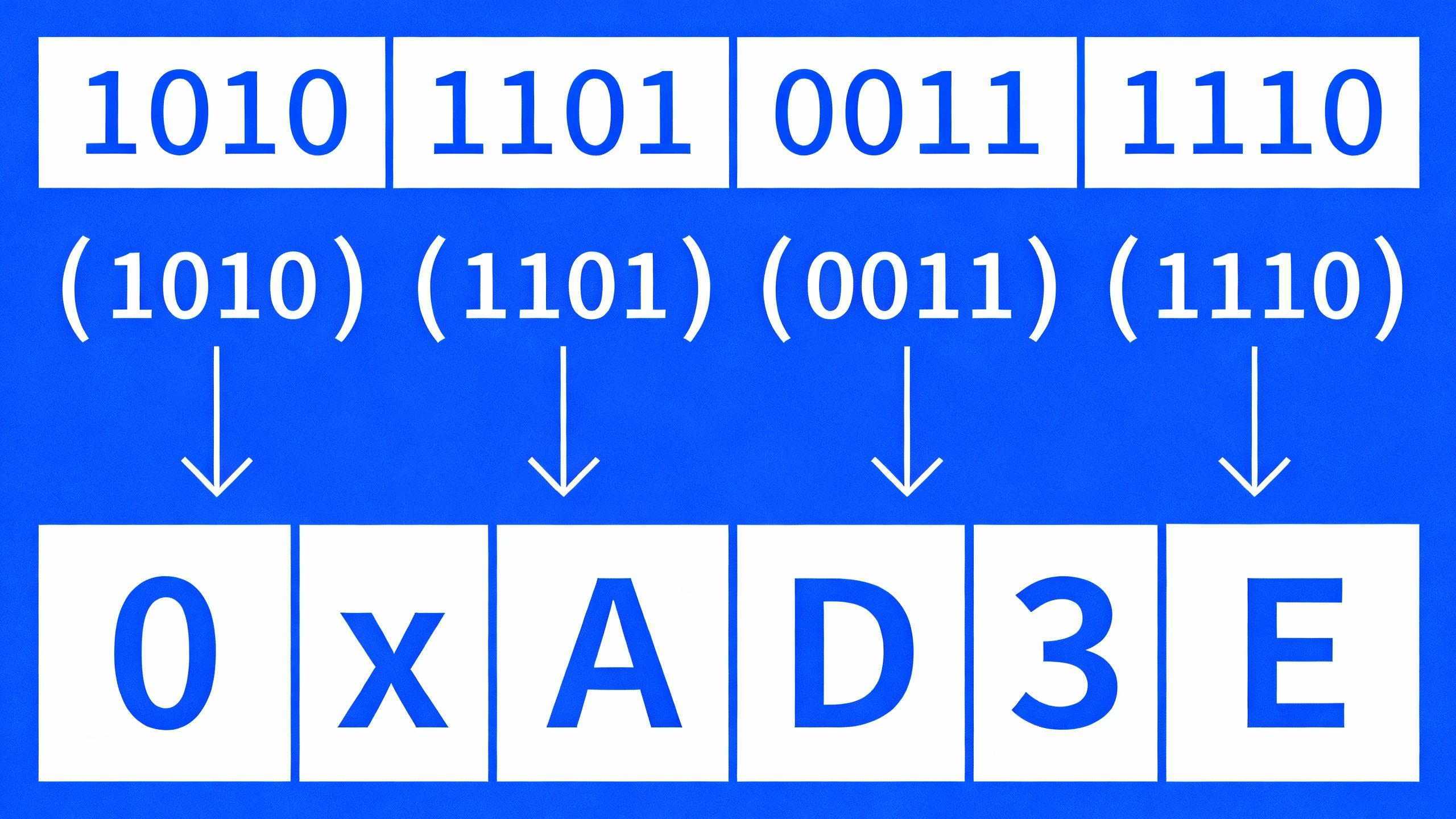

二进制与十六进制转换: 核心技巧是四位二进制对应一位十六进制。
| 二进制 | 十六进制 | 二进制 | 十六进制 |
|---|---|---|---|
| 0000 | 0 | 1000 | 8 |
| 0001 | 1 | 1001 | 9 |
| 0010 | 2 | 1010 | A |
| 0011 | 3 | 1011 | B |
| 0100 | 4 | 1100 | C |
| 0101 | 5 | 1101 | D |
| 0110 | 6 | 1110 | E |
| 0111 | 7 | 1111 | F |
示例：转换二进制 1101101011111110
1. 从右向左，四位一组进行划分: 1101 1010 1111 1110
2. 分别转换每一组: 1101 -> D, 1010 -> A, 1111 -> F, 1110 -> E
3. 结果: DAFE
四、IP 地址
IP地址是分配给网络上每台设备的唯一逻辑地址，用于标识设备并进行通信。
1. IPv4 地址
格式: 一个 32 位的二进制数，通常被分为4个 8 位的字节 (Octet)，每个字节用十进制表示，并用点 . 分隔。
组成: 由网络ID (标识局域网) 和主机ID (标识局域网中的设备) 组成。

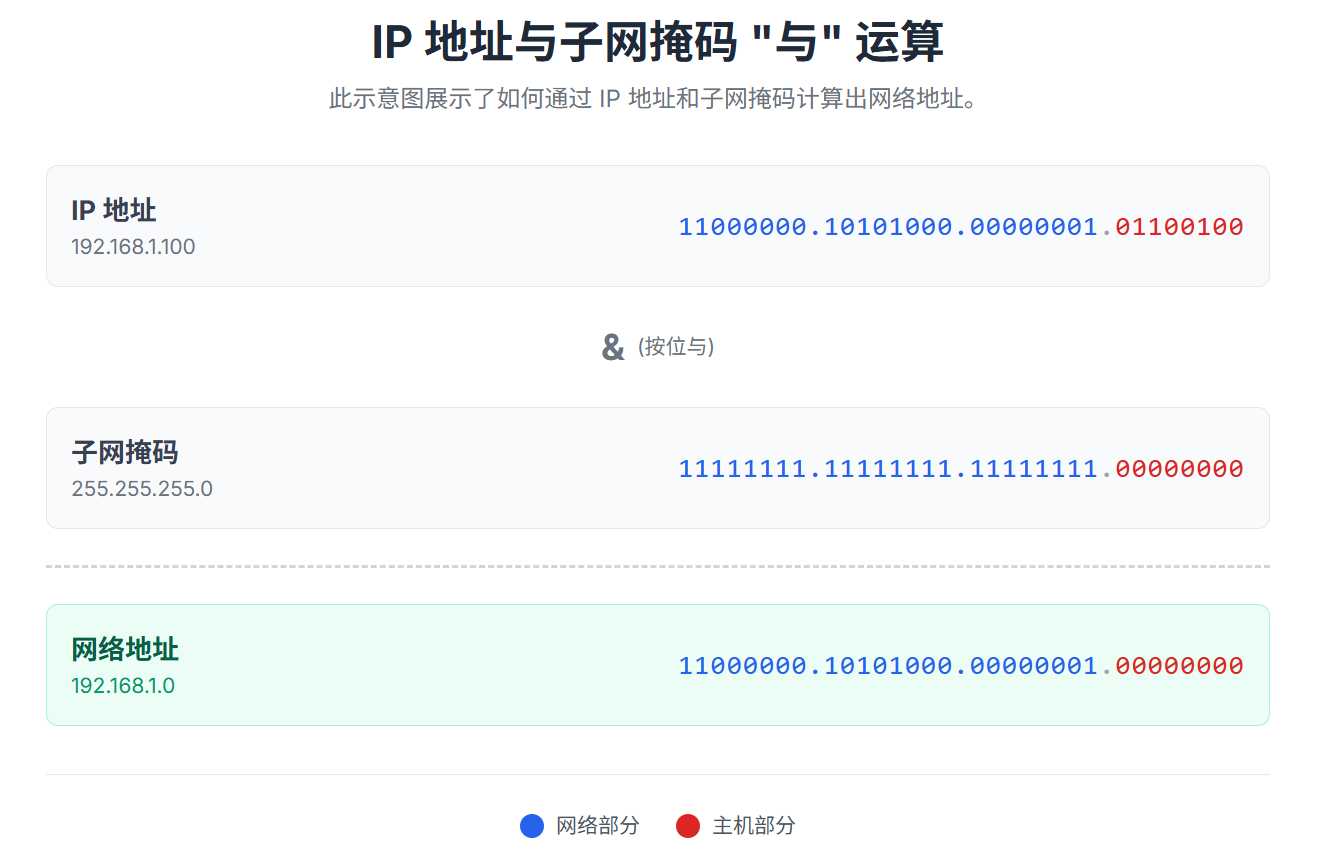

子网掩码 (Subnet Mask): 用于区分IP地址中的网络ID和主机ID。其二进制形式中，连续的 1 对应网络ID部分，连续的 0 对应主机ID部分。
- 私有IP地址: 只能在局域网内部使用的地址段，不能在公共互联网上路由。
| 类别 | 私有IP地址范围 |
|---|---|
| A类 | 10.0.0.0 - 10.255.255.255 |
| B类 | 172.16.0.0 - 172.31.255.255 |
| C类 | 192.168.0.0 - 192.168.255.255 |
2. IPv6 地址
为了解决IPv4地址耗尽的问题，IPv6 应运而生。
格式: 一个 128 位的二进制数，通常被分为8个 16 位的段，每个段用十六进制表示，并用冒号 : 分隔。
示例: 2001:0db8:85a3:0000:0000:8a2e:0370:7334
IPv6 地址压缩规则:
1. 省略前导零: 每个段内的前导零可以省略。0db8 -> db8, 0370 -> 370。
2. 压缩连续零段: 地址中 最长的一串 连续的零段可以被一个双冒号 :: 替代。注意： 一个地址中 :: 只能出现一次。
代码案例 (地址压缩)：
原始地址:
fe80:0000:0000:0000:0202:b3ff:fe1e:8329
省略前导零:fe80:0:0:0:202:b3ff:fe1e:8329
压缩连续零:fe80::202:b3ff:fe1e:8329
特殊 IPv6 地址:
::1: 回环地址，等同于IPv4的127.0.0.1。
fe80::/10: 链路本地地址，用于同一链路上的节点通信，不会被路由器转发。
3. 网关

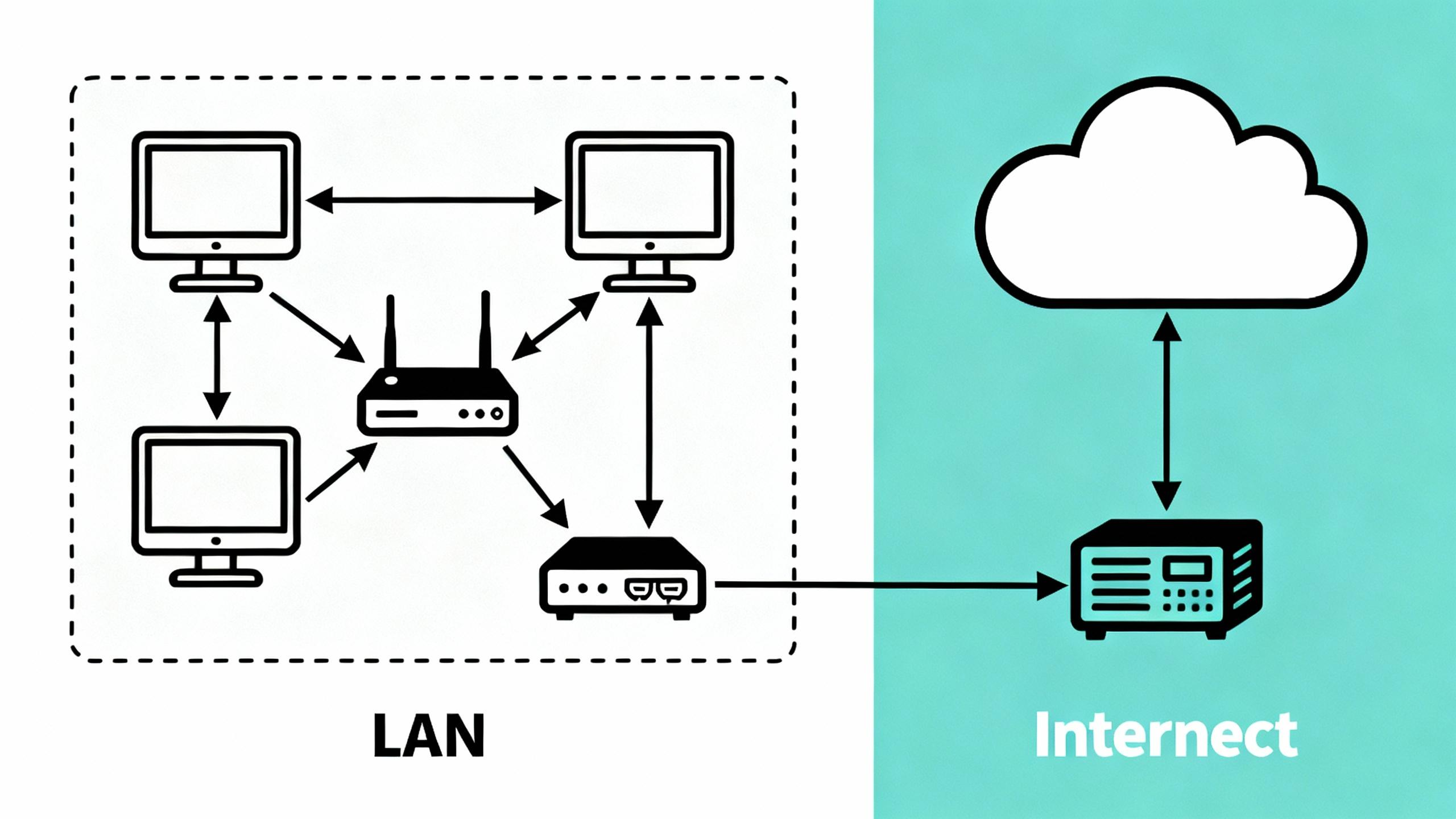

网关，通常也称为默认网关 (Default Gateway)，是连接一个局域网与另一个网络 (如互联网) 的设备，通常是路由器。
作用: 当一台主机需要与 不同网段 的主机通信时，它会将数据包发送给网关，由网关负责将数据包 转发 出去。
配置: 网关地址必须与本机IP地址在同一个网段内。
练习题
题目一：OSI 模型
在OSI七层模型中，路由器主要工作在哪一层？交换机主要工作在哪一层？
题目二：TCP/IP 模型
在TCP/IP五层模型中，TCP 和 UDP 协议属于哪一层？
题目三：二进制转十进制
将二进制数 11100010 转换为十进制数。
题目四：IP地址组成
一个完整的IPv4地址由多少位二进制数组成？一个完整的IPv6地址呢？
题目五：子网掩码的作用
子网掩码 255.255.0.0 对应的二进制形式是什么？它的主要作用是什么？
题目六：网络ID计算
给定IP地址 172.16.30.40 和子网掩码 255.255.255.0，它的网络ID是多少？主机ID是多少？
题目七：私有IP判断
以下哪个IP地址不属于私有IP地址段？
A. 10.1.1.1
B. 192.168.10.10
C. 172.32.0.1
D. 172.20.20.20
题目八：网关的作用
你的电脑IP是 192.168.1.10，你要访问的服务器IP是 192.168.2.10。你的电脑会将数据包直接发送给服务器，还是发送给网关？为什么？
题目九：OSI 数据单元
在OSI模型中，传输层处理的数据单元通常叫什么？网络层呢？数据链路层呢？
题目十：二进制与十六进制转换
将二进制数 10101100 转换为十六进制数。
题目十一：MAC地址
MAC地址工作在哪一层？它通常用哪种进制表示？
题目十二：IPv6 地址压缩
请将IPv6地址 2001:0db8:0000:0000:00ab:ff00:0042:8329 进行最大限度的压缩。
题目十三：网络通信
两台主机要在同一个局域网内直接通信，它们的IP配置需要满足哪两个基本条件？
题目十四：特殊IP地址
IPv6 中的回环地址是什么？
题目十五：子网掩码的另一种表示法
子网掩码 255.255.255.0 也可以用 /24 这样的CIDR表示法来表示。请问 /16 对应的点分十进制子网掩码是什么？
答案与解析
答案一：
路由器 主要工作在网络层 (第3层)。 交换机 主要工作在数据链路层 (第2层)。 解析： 路由器根据IP地址进行寻址和路由。交换机根据MAC地址转发数据帧。
答案二：
传输层
答案三：
1*128 + 1*64 + 1*32 + 0*16 + 0*8 + 0*4 + 1*2 + 0*1 = 128 + 64 + 32 + 2 = 226。
答案四：
IPv4: 32 位。 IPv6: 128 位。
答案五：
二进制形式：11111111.11111111.00000000.00000000
主要作用：区分一个IP地址中哪些位属于网络ID，哪些位属于主机ID。
答案六：
网络ID: 172.16.30.0 主机ID: 40
答案七：
C. 172.32.0.1
解析： B类私有地址范围是
172.16.0.0到172.31.255.255。172.32.x.x已超出这个范围。
答案八：
会发送给网关。
答案九：
传输层：段 (Segment) 网络层：包 (Packet) 数据链路层：帧 (Frame)
答案十：
1010 1100 -> 分组 1010 和 1100
1010 -> A
1100 -> C
结果：AC
答案十一：
MAC地址工作在数据链路层 (第2层)。 它通常用十六进制表示 (例如 00:0A:95:9D:68:16)。
答案十二：
2001:db8::ab:ff00:42:8329
答案十三：
1.它们的网络ID必须相同 (即在同一个子网内)。
2.它们的主机ID必须唯一 (即IP地址不能冲突)。
答案十四：
::1
答案十五：
255.255.0.0
