iBizModel 实体逻辑（PSDELOGIC）中的界面逻辑子类（VIEWLOGIC）详解

news 2025/10/8 6:46:29

iBizModel 实体逻辑（PSDELOGIC）中的界面逻辑子类（VIEWLOGIC）详解

一、界面逻辑概述

在iBizModel模型体系中，实体处理逻辑（PSDELOGIC）是支撑业务系统动态行为的核心模型。其中，界面逻辑（VIEWLOGIC） 作为实体逻辑的重要子类，专门处理前端用户界面交互相关的逻辑流程。界面逻辑通过可视化的节点连接方式，定义了用户操作触发的事件处理、数据展示控制、界面状态管理等前端交互行为。

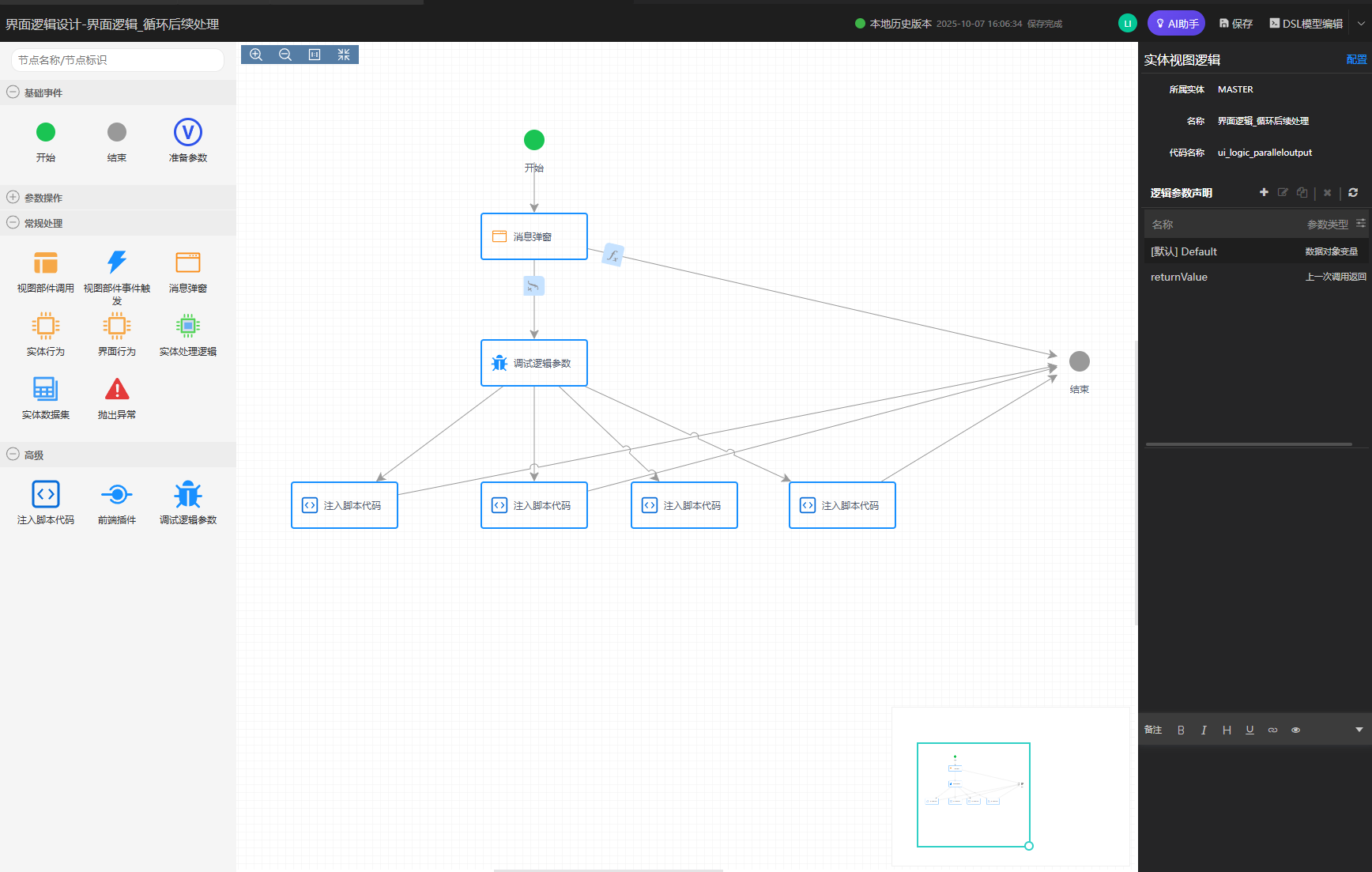

下图展示界面逻辑建模：在这里插入图片描述

界面逻辑与业务逻辑（DELOGIC）的主要区别在于：

执行环境：界面逻辑主要在前端浏览器环境中执行，而业务逻辑主要在后台服务器执行
交互对象：界面逻辑直接操作视图部件、表单控件等前端元素，业务逻辑处理实体数据和业务规则
响应要求：界面逻辑需要实时响应用户操作，业务逻辑更注重数据一致性和事务处理

二、界面逻辑的应用场景

1. 表单交互处理

界面逻辑广泛应用于表单数据的动态处理场景：

实时验证：在用户输入过程中实时校验数据有效性
动态显示：根据用户选择动态显示或隐藏表单项
数据联动：表单字段之间的级联更新和依赖关系

2. 视图部件控制

控制各类界面部件的交互行为：

表格操作：行选择、排序、分页、批量操作等
树形导航：节点展开/收起、节点选择、动态加载
图表交互：数据钻取、图表类型切换、数据筛选

3. 用户交互反馈

处理用户操作的前端反馈：

消息提示：操作成功/失败提示、确认对话框
加载状态：异步操作时的加载动画和状态指示
异常处理：用户操作异常时的友好提示和恢复机制

4. 业务流程引导

通过界面逻辑实现复杂的用户操作引导：

向导流程：多步骤操作的引导和状态管理
权限控制：根据用户权限动态控制界面元素的可用性
数据权限：基于数据状态的界面操作控制

三、界面逻辑模型关系图例

四、界面逻辑核心组件详解

1. 界面逻辑参数（PSDELOGICPARAM）

界面逻辑参数定义了逻辑执行过程中需要使用的变量和数据对象，与业务逻辑参数相比具有特定的前端特性：

特有参数类型：

当前视图对象（20）：绑定当前所在的视图对象变量
当前容器对象（21）：绑定当前所在的部件容器对象变量
当前部件对象（22）：绑定当前所在的部件对象变量
指定部件对象（23）：按名称指定的部件对象变量
应用上下文变量（24）：当前会话的应用上下文
视图路由参数变量（25）：导航视图参数变量

参数定义示例：

// 界面逻辑参数定义
psdelogicparam(globalparam: 0, name: "currentData", defaultparam: 1, id: "currentData", parampsdeid: "Demo.Order", logicname: "当前数据对象")
psdelogicparam(globalparam: 20, name: "currentView", id: "currentView", logicname: "当前视图对象")
psdelogicparam(globalparam: 23, name: "dataGrid", id: "dataGrid", logicname: "表格部件对象")
psdelogicparam(globalparam: 24, name: "appContext", id: "appContext", logicname: "应用上下文变量")

2. 界面逻辑节点（PSDELOGICNODE）

界面逻辑节点提供了丰富的前端交互处理能力，特有的节点类型包括：

消息弹窗节点（MSGBOX）：

支持多种消息类型：INFO（常规）、QUESTION（询问）、WARNING（警告）、ERROR（错误）
可配置按钮组合：YESNO（是/否）、YESNOCANCEL（是/否/取消）、OK（确定）、OKCANCEL（确定/取消）

视图部件调用节点（VIEWCTRLINVOKE）：

调用特定视图部件的操作方法，如刷新表格、重置表单等
支持参数传递和返回值处理

前端插件节点（PFPLUGIN）：

集成自定义前端插件，扩展界面逻辑能力
支持插件参数配置和结果回调

脚本代码节点（RAWJSCODE）：

直接执行JavaScript代码片段
支持动态参数注入和结果返回

3. 界面逻辑连接（PSDELOGICLINK）

界面逻辑连接支持复杂的条件判断和流程控制：

连接条件类型：

单项条件（SINGLE）：基于单个参数值的条件判断
组合条件（GROUP）：多个条件的与（AND）/或（OR）组合
异步结束（defaultlink: 2）：前端异步调用结束时进入
异步拒绝（defaultlink: 3）：前端异步调用被拒绝时进入
异常连接（defaultlink: 9）：处理节点执行异常时的备用路径

条件操作支持：

等于（EQ）、不等于（NOTEQ）
大于（GT）、大于等于（GTANDEQ）
小于（LT）、小于等于（LTANDEQ）
空值判断（ISNULL、ISNOTNULL）
文本包含（LIKE、LEFTLIKE、RIGHTLIKE）

五、界面逻辑DSL示例详解

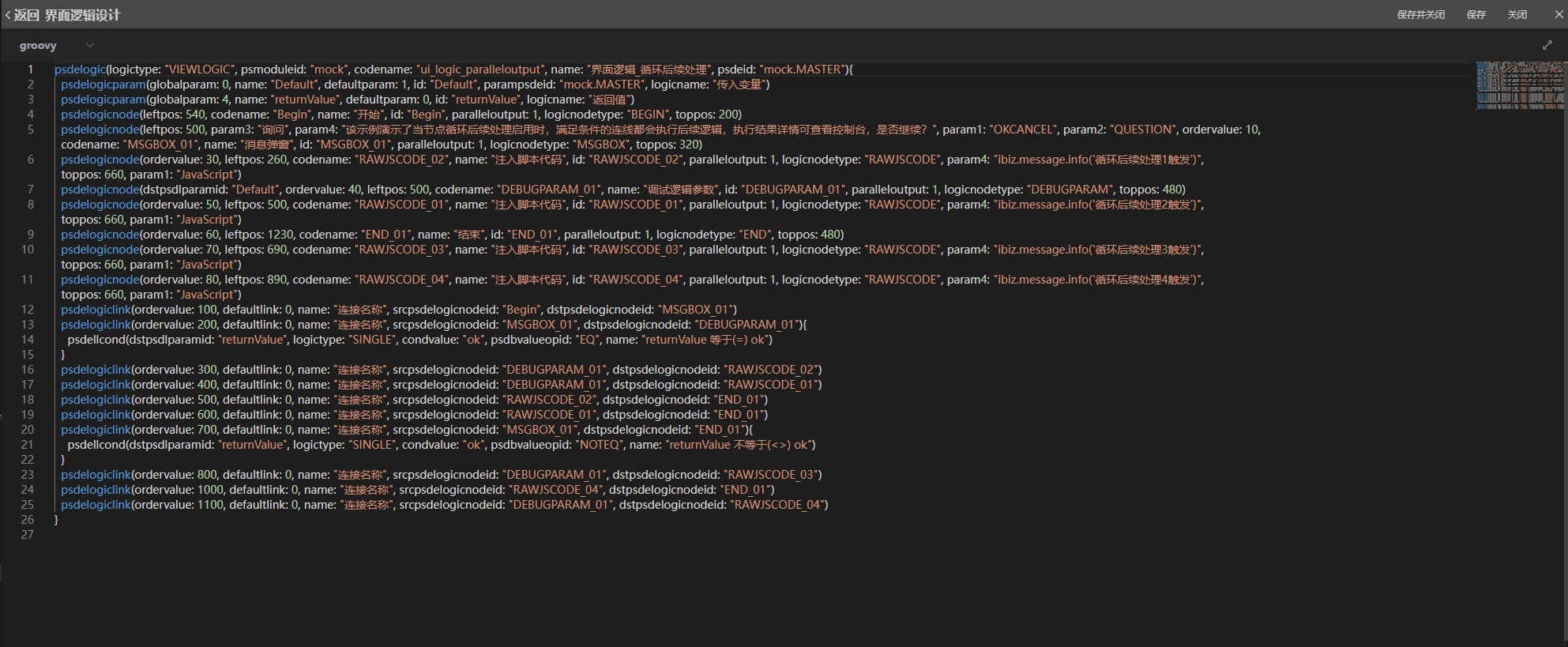

以下是一个完整的界面逻辑DSL示例，展示了各种界面交互场景：

//iBizModelDSL建模指令，目标：演示完整的界面逻辑流程
def de_order = "Demo.ORDER"
def mod_demo = "Demo"psdelogic(logictype: "VIEWLOGIC", codename: "order_management_ui", name: "订单管理界面逻辑", psdeid: de_order,psmoduleid: mod_demo
){// 参数定义psdelogicparam(globalparam: 0, name: "Default", defaultparam: 1, id: "Default", parampsdeid: de_order, logicname: "传入数据对象")psdelogicparam(globalparam: 23, name: "orderGrid", id: "orderGrid", logicname: "订单表格部件")psdelogicparam(globalparam: 24, name: "appContext", id: "appContext", logicname: "应用上下文")psdelogicparam(globalparam: 10, name: "userChoice", id: "userChoice", stddatatype: 25, logicname: "用户选择结果")// 开始节点psdelogicnode(leftpos: 100, codename: "Begin", name: "开始处理", id: "Begin", logicnodetype: "BEGIN", toppos: 100)// 确认删除对话框psdelogicnode(leftpos: 100, codename: "ConfirmDelete", name: "确认删除对话框", id: "ConfirmDelete", logicnodetype: "MSGBOX", toppos: 250,param1: "OKCANCEL",param2: "QUESTION",param3: "确认删除",param4: "确定要删除选中的订单吗？此操作不可恢复。")// 用户选择处理分支psdelogicnode(leftpos: 100, codename: "ProcessChoice", name: "处理用户选择", id: "ProcessChoice", logicnodetype: "PREPAREJSPARAM", toppos: 400){psdelnparam(paramtype: "SETPARAMVALUE",dstpsdlparamid: "userChoice",srcvaluetype: "SRCDLPARAM",srcpsdlparamid: "Default",customsrcparam: "returnValue",name: "记录用户选择结果")}// 执行删除操作psdelogicnode(leftpos: 100,codename: "ExecuteDelete",name: "执行删除操作",id: "ExecuteDelete",logicnodetype: "DEACTION",toppos: 550,dstpsdeid: de_order,dstpsdeactionid: de_order + ".Remove",dstpsdlparamid: "Default",retpsdlparamid: "Default")// 刷新表格psdelogicnode(leftpos: 100,codename: "RefreshGrid",name: "刷新订单表格",id: "RefreshGrid",logicnodetype: "VIEWCTRLINVOKE",toppos: 700,srcpsdlparamid: "orderGrid",param2: "refresh")// 成功提示psdelogicnode(leftpos: 100,codename: "SuccessMsg",name: "操作成功提示",id: "SuccessMsg",logicnodetype: "MSGBOX",toppos: 850,param1: "OK",param2: "INFO",param3: "操作成功",param4: "订单删除成功！")// 异常处理节点psdelogicnode(leftpos: 300,codename: "ErrorHandler",name: "异常处理",id: "ErrorHandler",logicnodetype: "MSGBOX",toppos: 550,param1: "OK",param2: "ERROR",param3: "操作失败",param4: "删除操作执行失败，请重试或联系管理员。")// 结束节点psdelogicnode(leftpos: 100, codename: "End", name: "结束", id: "End", logicnodetype: "END", toppos: 1000)// 逻辑连接定义psdelogiclink(ordervalue: 100, name: "开始到确认对话框", srcpsdelogicnodeid: "Begin", dstpsdelogicnodeid: "ConfirmDelete")// 用户确认删除分支psdelogiclink(ordervalue: 200, name: "确认删除处理", srcpsdelogicnodeid: "ConfirmDelete", dstpsdelogicnodeid: "ProcessChoice"){psdellcond(dstpsdlparamid: "Default", logictype: "SINGLE", condvalue: "ok", psdbvalueopid: "EQ", name: "用户选择确认")}psdelogiclink(ordervalue: 300, name: "处理选择到执行删除", srcpsdelogicnodeid: "ProcessChoice", dstpsdelogicnodeid: "ExecuteDelete")psdelogiclink(ordervalue: 400, name: "删除成功刷新表格", srcpsdelogicnodeid: "ExecuteDelete", dstpsdelogicnodeid: "RefreshGrid")psdelogiclink(ordervalue: 500, name:刷新后提示成功, srcpsdelogicnodeid: "RefreshGrid", dstpsdelogicnodeid: "SuccessMsg")psdelogiclink(ordervalue: 600, name: "完成处理", srcpsdelogicnodeid: "SuccessMsg", dstpsdelogicnodeid: "End")// 用户取消删除分支psdelogiclink(ordervalue: 700, name: "用户取消操作", srcpsdelogicnodeid: "ConfirmDelete", dstpsdelogicnodeid: "End"){psdellcond(dstpsdlparamid: "Default", logictype: "SINGLE", condvalue: "cancel", psdbvalueopid: "EQ", name: "用户选择取消")}// 异常处理连接psdelogiclink(ordervalue: 800, defaultlink: 9, name: "删除操作异常", srcpsdelogicnodeid: "ExecuteDelete", dstpsdelogicnodeid: "ErrorHandler")psdelogiclink(ordervalue: 900, name: "异常处理后结束", srcpsdelogicnodeid: "ErrorHandler", dstpsdelogicnodeid: "End")
}

六、界面逻辑的高级特性

1. 异步操作处理

界面逻辑天然支持异步操作场景：

// 异步数据加载示例
psdelogicnode(codename: "AsyncLoadData",name: "异步加载订单数据",logicnodetype: "DEDATASET",dstpsdeid: de_order,dstpsdedatasetid: de_order + ".Default",dstpsdlparamid: "filter",retpsdlparamid: "dataList"
)

2. 部件事件响应

处理界面部件的各种事件：

// 表格行点击事件处理
psdelogicnode(codename: "HandleRowClick",name: "处理行点击事件",logicnodetype: "PREPAREJSPARAM"
){psdelnparam(paramtype: "SETPARAMVALUE",dstpsdlparamid: "selectedRow",srcvaluetype: "SRCDLPARAM",srcpsdlparamid: "eventData",customsrcparam: "rowData")
}

3. 动态界面更新

根据业务状态动态更新界面：

// 动态控制界面元素状态
psdelogicnode(codename: "UpdateUIState",name: "更新界面状态",logicnodetype: "VIEWCTRLINVOKE",srcpsdlparamid: "toolbar",param2: "setItemState",param3: "deleteBtn",param4: "disabled"
)
