PCIe协议之低功耗篇之 L0s 状态（一）
本文主要讲内容，来自于MindShare_PCI_Express_Technology_3.0 ，P662页。
一 基本背景介绍
L0s 作为低功耗链路状态之一，其具备返回全活动状态（L0）的最短恢复延迟。设备通过硬件控制ASPM自动管理此状态的进入与退出，全程无需软件介入。链路的每个传输方向（TX->RX）均可独立进入及退出L0s状态。
1.1 Tx L0s 状态跳转
L0s 状态下，对于发送器和接收器，可以处于不同的子状态。

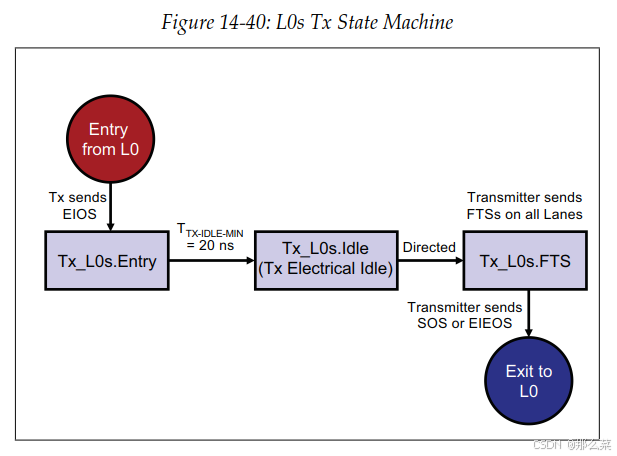

这张图描述了 PCIe 链路中 LOs 发送状态机 的工作流程。这是一个低功耗状态，其核心目标是让设备的发送端在空闲时快速进入低功耗状态，并在需要时能极快地恢复工作。
状态机的运作流程和各个状态，如下：
-
L0s进入：
Entry from L0: 整个过程的起点。当链路空闲且满足条件时，状态机从全功率活动状态 L0 准备进入
