计算机组成原理：多核处理机实例

---

🖥️ 多核处理机实例：从架构创新到应用落地

多核处理机已成为现代计算设备的标准配置，不同厂商基于市场定位和技术路线，推出了各具特色的多核产品——从移动设备的低功耗ARM多核，到服务器的高性能英特尔至强，再到自主可控的龙芯处理器，这些实例不仅体现了多核技术的多样化发展，更反映了不同场景对并行计算的差异化需求。本文将深入剖析四类典型多核处理机的架构特点、技术创新和应用领域，揭示多核技术从概念到产品的落地路径。

📱 一、ARM 多核处理机：移动终端的“能效王者”

ARM架构以低功耗、高性价比著称，其多核处理机广泛应用于智能手机、平板电脑、物联网设备等移动场景，通过“异构多核”设计平衡性能与功耗，成为移动计算的绝对主导者。

（一）核心架构：big.LITTLE 异构计算的典范

ARM多核处理机的核心创新是big.LITTLE异构架构（2011年首次推出），通过集成性能不同的两类核心，实现“按需分配算力”：

• “大核”（Performance Cores）：采用高性能架构（如Cortex-X系列、Cortex-A78），拥有更大缓存（1-2MB L2）、更宽指令发射（4-5发射）和更高频率（2.5-3.5GHz），负责游戏、视频编辑等重度任务；
• “小核”（Efficiency Cores）：采用低功耗架构（如Cortex-A55、Cortex-A510），缓存较小（256-512KB L2）、指令发射较窄（2发射）、频率较低（1.5-2GHz），负责后台进程、消息推送等轻量任务；
• 调度机制：通过ARM DynamIQ或CCI（Cache Coherent Interconnect）技术，操作系统可根据负载自动在大核与小核间切换任务——例如，浏览网页时仅激活小核，启动3D游戏时自动切换到大核。

（二）典型产品：从手机到服务器的全场景覆盖

ARM多核处理机已形成完整产品线，覆盖从低端到高端的全场景：

1. 移动领域：
   • 高通骁龙8 Gen3：1个Cortex-X4大核（3.36GHz）+ 3个Cortex-A720大核（3.0GHz）+ 4个Cortex-A520小核（2.0GHz），集成Adreno GPU和NPU，支持5G，是旗舰手机的首选芯片；
   • 联发科天玑9300：全大核设计（4个Cortex-X4 + 4个Cortex-A720），突破传统big.LITTLE架构，在多线程性能上实现跃升，适合高性能移动设备；
2. 服务器领域：

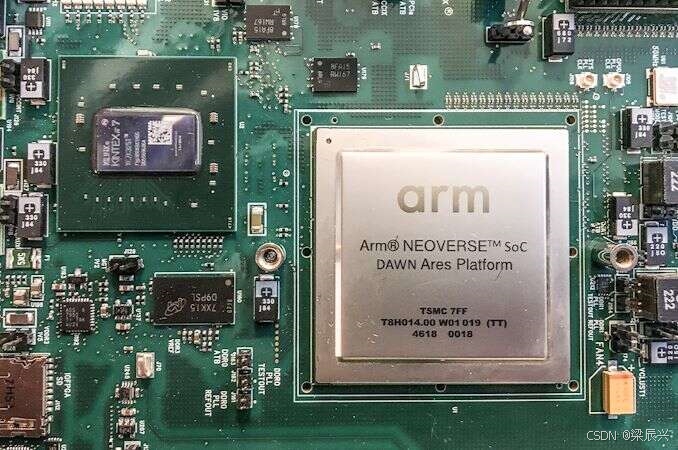

   • AWS Graviton3：64核ARM Neoverse V1架构，采用5nm工艺，相比x86服务器功耗降低60%，广泛用于AWS云服务的弹性计算实例；
   • Ampere Altra：最多128核ARM Neoverse N1，支持每核独立线程，适合云计算和虚拟化场景，提供极高的多线程吞吐量。

（三）技术特色：能效比与扩展性的完美平衡

ARM多核处理机的核心竞争力体现在：

• 极致能效比：采用精简指令集（RISC）和先进制程（目前已达3nm），同等性能下功耗仅为x86处理器的1/3-1/2，是移动设备续航的关键保障；
• 灵活扩展性：ARM提供架构授权而非芯片成品，厂商可根据需求定制核心数量、缓存大小和集成模块（如GPU、ISP），形成差异化产品；
• 生态兼容性：支持Android、Linux等操作系统，以及Java、Python等主流编程语言，开发者无需大幅修改代码即可适配多核环境。

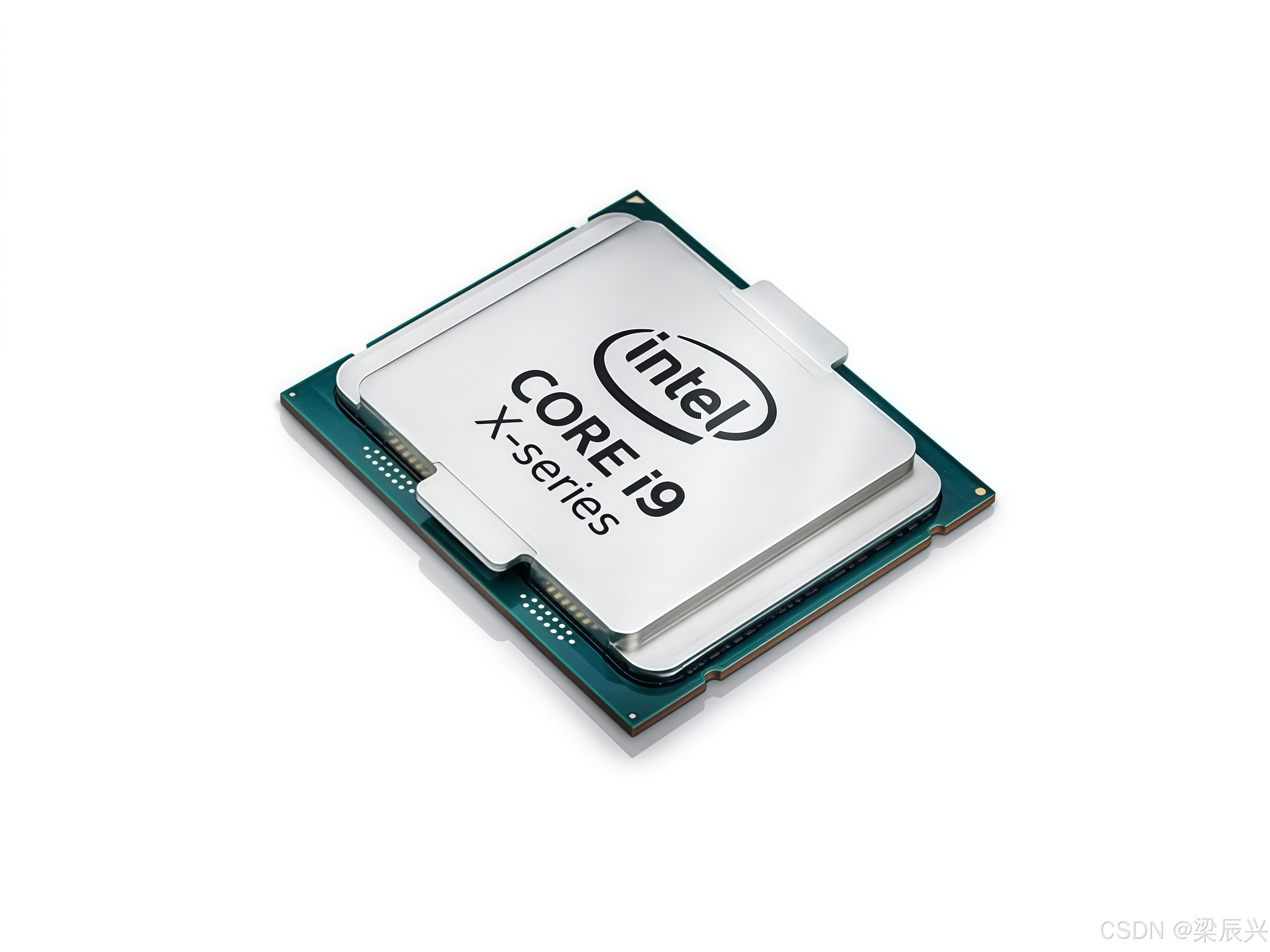

💻 二、英特尔酷睿多核处理机：桌面与轻薄本的性能标杆

英特尔酷睿（Core）系列多核处理机是桌面电脑和轻薄笔记本的主流选择，以“高性能同构多核+超线程技术”为核心，兼顾单线程性能与多线程吞吐量，满足办公、创作和游戏等多元化需求。

（一）核心架构：从Nehalem到Raptor Lake的持续演进

酷睿系列多核架构历经十余年迭代，每代均在核心数量、缓存设计和制程工艺上实现突破：

• Nehalem架构（2008）：首次引入酷睿i7，4核8线程（支持超线程），共享8MB L3缓存，采用QPI总线互连，奠定现代酷睿多核的基础；
• Sandy Bridge架构（2011）：集成PCIe控制器和核芯显卡，采用环形总线连接核心与缓存，提升数据传输效率；
• Skylake架构（2015）：支持DDR4内存和Thunderbolt 3，优化缓存一致性协议，多核性能提升15%；
• Raptor Lake架构（2022）：采用“性能核+能效核”混合架构（P-Core+E-Core），如i9-13900K包含8个性能核（超线程，3.0-5.8GHz）+ 16个能效核（无超线程，2.2-4.3GHz），共享36MB L3缓存，多线程性能较上一代提升30%。

（二）技术亮点：超线程与混合架构的协同优化

酷睿多核处理机的核心技术优势包括：

1. 超线程技术（Hyper-Threading）：
   • 每个性能核可同时运行2个逻辑线程，通过共享执行单元提升资源利用率——例如，8个性能核可支持16线程，多任务处理时吞吐量提升约30%；
2. 混合架构调度（Intel Thread Director）：
   • 在Raptor Lake的混合架构中，硬件调度器实时监控线程类型（如游戏线程对延迟敏感，视频渲染线程对吞吐量敏感），自动将其分配到性能核或能效核；
   • 配合Windows 11的调度优化，确保关键任务优先使用性能核，提升用户体验；
3. 加速技术集成：
   • 集成AVX-512等SIMD指令集，支持512位宽数据并行操作，加速视频编码、3D渲染等计算密集型任务；
   • 集成Quick Sync Video硬件编码器，独立于CPU核心工作，提升视频转码效率。

（三）应用场景：从办公到专业创作的全覆盖

酷睿多核处理机针对不同需求细分产品线：

• 酷睿i3：4核8线程（或2P+4E），适合日常办公、网页浏览等轻量任务；
• 酷睿i5：6-10核（如6P+8E），平衡单线程与多线程性能，适合照片编辑、中度游戏；
• 酷睿i7/i9：8-24核（如8P+16E），搭配高频率内存和独立显卡，满足4K视频剪辑、3A游戏、编程开发等重度需求。

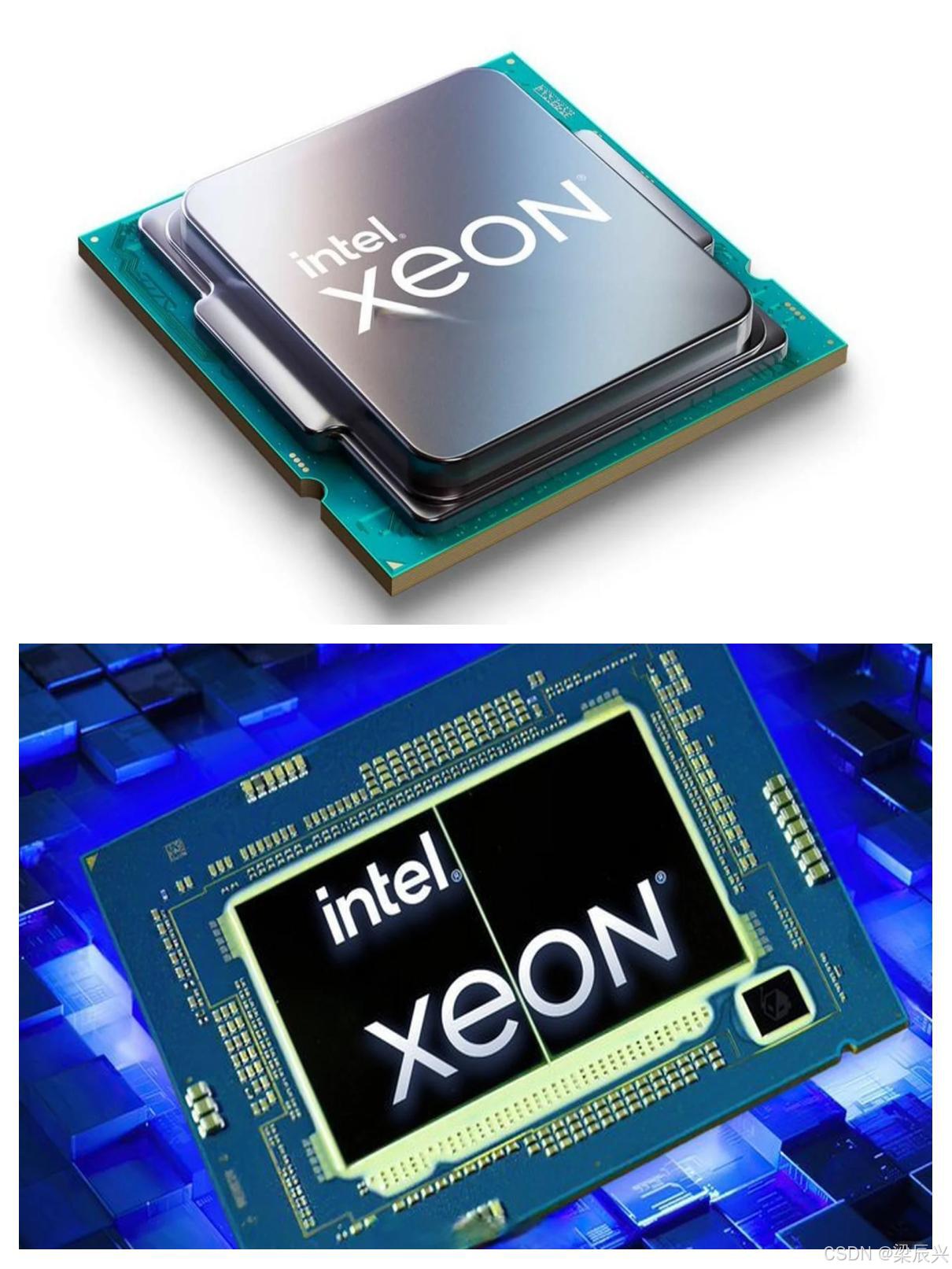

🔋 三、英特尔至强融核众核处理机：高性能计算的“并行巨兽”

英特尔至强融核（Xeon Phi）是专为高性能计算（HPC）设计的众核处理机（Many-Core Processor），通过集成数十甚至数百个核心，提供极致的并行计算能力，曾是超算中心和科学计算的核心设备。

（一）架构特色：超多核与向量计算的深度融合

至强融核颠覆了传统多核设计，以“数量取胜”实现大规模并行：

• 众核架构：早期型号（如Knights Corner）包含61个核心，每个核心支持4线程，总计244线程；后期型号（如Knights Landing）提升至72个核心，支持288线程，远超普通多核处理器（通常不超过32核）；
• 向量处理单元：每个核心集成512位宽的向量处理单元（VPU），支持AVX-512指令集，可同时处理16个32位浮点数或8个64位浮点数，特别适合科学计算中的矩阵运算；
• 高带宽内存（MCDRAM）：集成16-32GB高带宽内存，带宽达400-500GB/s，是传统DDR4内存的5-10倍，解决并行计算中的内存带宽瓶颈。

（二）编程模型：兼容x86生态的并行开发

至强融核虽采用众核设计，但通过软件兼容性降低开发门槛：

• x86指令集兼容：核心基于x86架构，支持C、C++、Fortran等主流编程语言，开发者无需学习新指令集；
• 支持多种并行模型：兼容OpenMP（共享内存并行）、MPI（分布式内存并行）、OpenCL（异构计算），可无缝集成到现有HPC软件栈；
• 自动并行优化：英特尔提供编译器（Intel C++ Compiler）和数学库（MKL），可自动将串行代码优化为众核并行执行，减少手动优化成本。

（三）应用与挑战：从超算到退役的兴衰

至强融核曾在高性能计算领域大放异彩：

• 超算应用：中国“天河二号”、美国“泰坦”等超算均采用至强融核加速科学计算，在气候模拟、量子力学、流体动力学等领域实现10倍以上加速；
• 挑战与退役：随着GPU在并行计算中的崛起（如NVIDIA Tesla系列性能更强、能效比更高），至强融核因功耗高（200-300W）、灵活性不足等问题，于2020年正式停产，但其众核设计理念深刻影响了后续的Xeon Scalable处理器。

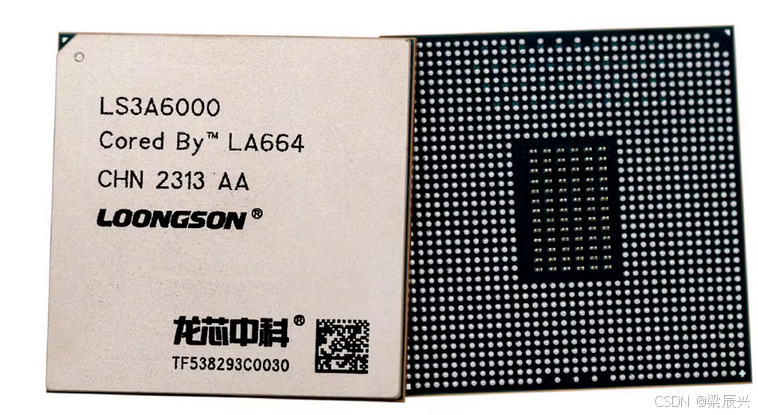

🇨🇳 四、龙芯多核处理机：自主可控的国产化之路

龙芯（Loongson）多核处理机是我国自主研发的通用处理器，从早期的单核发展到如今的32核，实现了从“可用”到“好用”的跨越，在党政办公、工业控制等领域广泛应用，是国产化计算生态的核心支柱。

（一）架构演进：从MIPS兼容到自主指令集

龙芯多核的发展历程是自主创新的典范：

• 早期型号（龙芯1号/2号）：基于MIPS指令集，单核或双核设计，性能有限，主要用于嵌入式设备；
• 龙芯3号系列：
  • 3A3000（2017）：4核，采用自主GS464E架构，主频1.5GHz，支持256位向量指令，性能接近英特尔同期i5处理器的70%；
  • 3A5000（2021）：4核，改进微架构，主频提升至2.5GHz，集成2MB L2缓存和8MB L3缓存，支持DDR4内存，性能较3A3000提升100%；
  • 3C5000L（2023）：16核，面向服务器领域，支持PCIe 4.0和多芯片互连，可扩展至32核，满足中小型服务器的计算需求；
• 指令集自主化：2021年推出LoongArch自主指令集，摆脱对MIPS的依赖，兼容x86、ARM等架构的二进制程序，提升软件生态兼容性。

（二）多核技术特色：面向国产化场景的优化

龙芯多核针对国内应用场景进行了深度优化：

1. 安全可信功能：
   • 集成硬件加密引擎和安全监控模块，支持国密算法（SM2/SM3/SM4），满足党政、金融等领域的安全需求；
2. 高扩展性设计：
   • 通过龙芯互连总线（LMB）支持多芯片扩展，例如4个3C5000L可组成64核系统，适应服务器的大规模部署；
3. 低功耗优化：
   • 采用中芯国际14nm/7nm工艺，3A5000的TDP功耗仅为30W，适合国产化一体机、瘦客户机等终端设备。

（三）应用与生态：从党政到工业的全面落地

龙芯多核处理机已在多个关键领域实现规模化应用：

• 党政办公：搭载龙芯3A5000的国产化电脑、打印机等设备，支撑电子政务系统的自主可控运行；
• 工业控制：在轨道交通、智能制造等领域，龙芯多核处理器凭借高可靠性和实时性，替代进口芯片控制工业设备；
• 生态建设：支持Linux操作系统（如中标麒麟、银河麒麟）、国产数据库（达梦、人大金仓）和办公软件（WPS），形成完整的国产化软硬件生态。

📊 总结

多核处理机的多样化实例反映了不同场景对并行计算的差异化需求，也体现了架构设计的技术创新：

📱 ARM多核：以big.LITTLE异构架构和极致能效比，统治移动终端市场，展现了“按需分配算力”的智慧；
💻 英特尔酷睿：通过同构多核+超线程技术，平衡单线程与多线程性能，成为桌面与轻薄本的性能标杆；
🔋 至强融核：以众核设计和向量计算，曾在高性能计算领域书写传奇，为并行架构提供了宝贵经验；
🇨🇳 龙芯多核：从指令集到架构的完全自主，在国产化道路上稳步前进，为自主可控计算生态奠定基础。

未来，多核处理机将向“异构融合”（CPU+GPU+NPU）和“存算一体”方向发展，而这些实例的技术路线和应用经验，将为下一代多核架构提供重要参考。无论是移动设备的续航优化、桌面的创作加速，还是超算的科学探索，多核处理机都将继续作为计算的“核心引擎”，推动数字世界的持续创新。
