Scade One 图形建模 - 时序算符模型

Scade One 图形建模，在时序算符部分，支持与经典SCADE Suite类似的时序算符。支持的算符模型包括值初始化(->), 单位延迟（pre），初始化初值的单位延迟（pre），时序窗口(window)等。

需要注意的是，Scade One中对Scade6/Lustre中的fby算符，以泛化的window时序窗口替代。

值初始化(->)

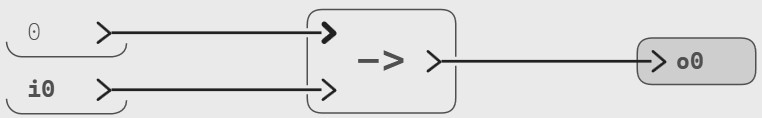

值初始化(->)的图形模型示例如下

单位延迟（pre）

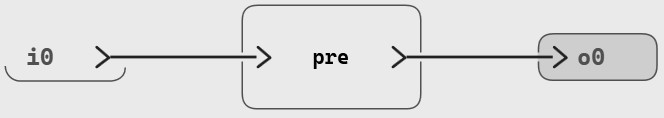

单位延迟（pre）算符不提供首周期的初值。示例图形模型如下

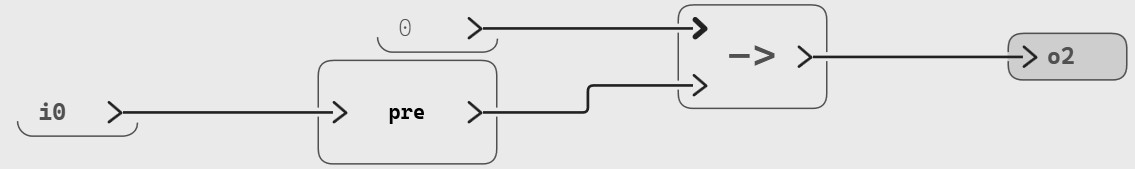

无首周期的pre的可能的用法如下

初始化初值的单位延迟（pre）

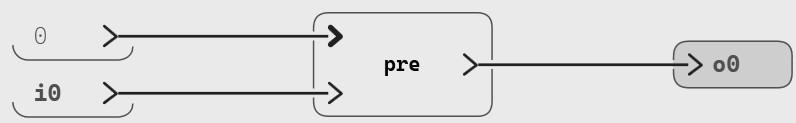

初始化初值的单位延迟（pre）示例图形模型如下

时序窗口(window)

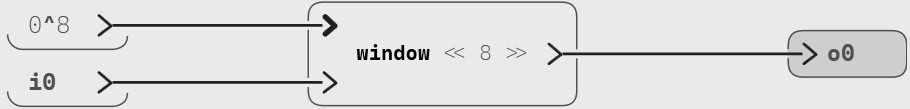

时序窗口(window)示例图形模型如下
