串扰13-串扰如何影响信号边沿

        使用ADS仿真观察串扰噪声对信号边沿的影响：

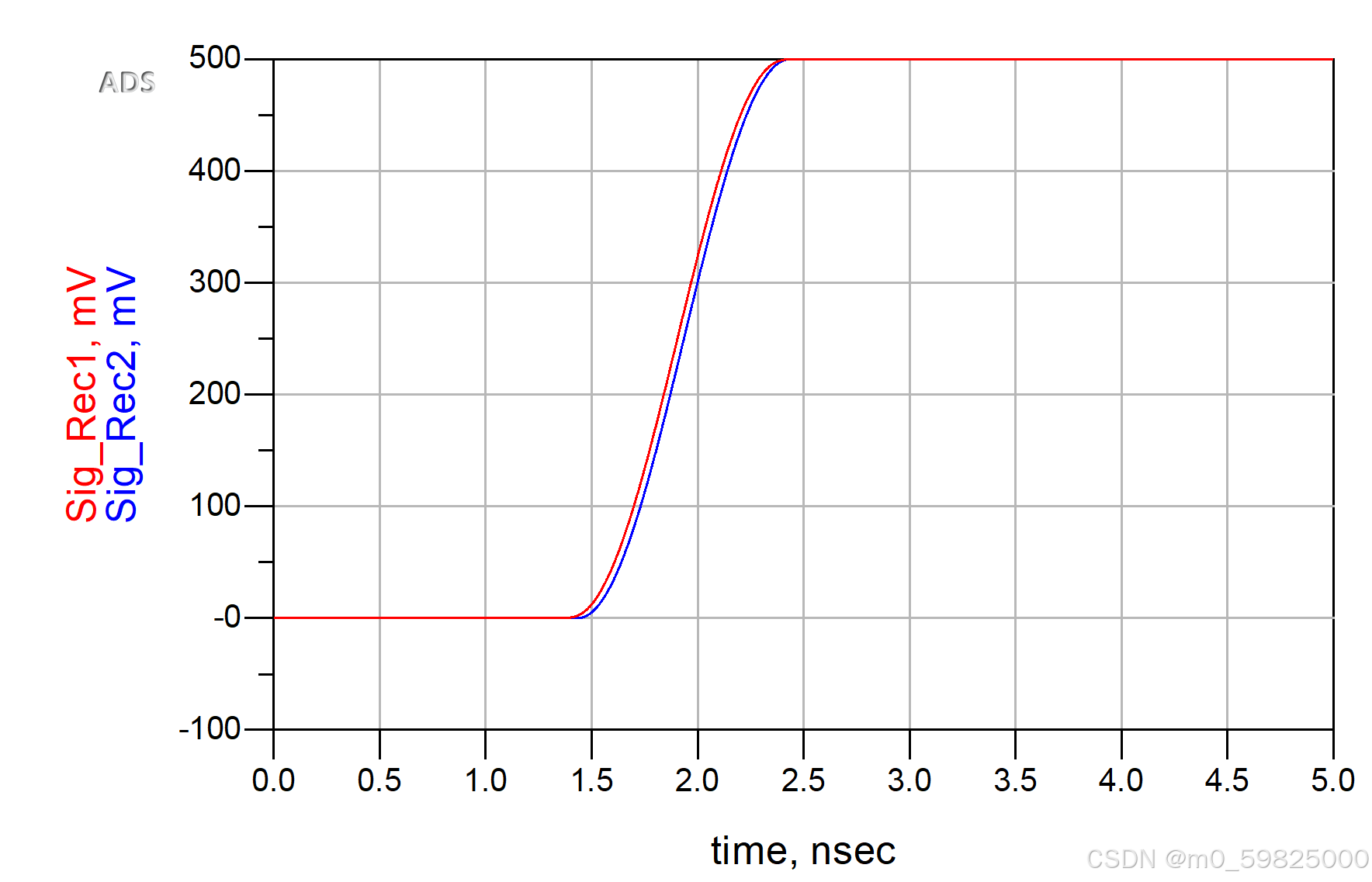

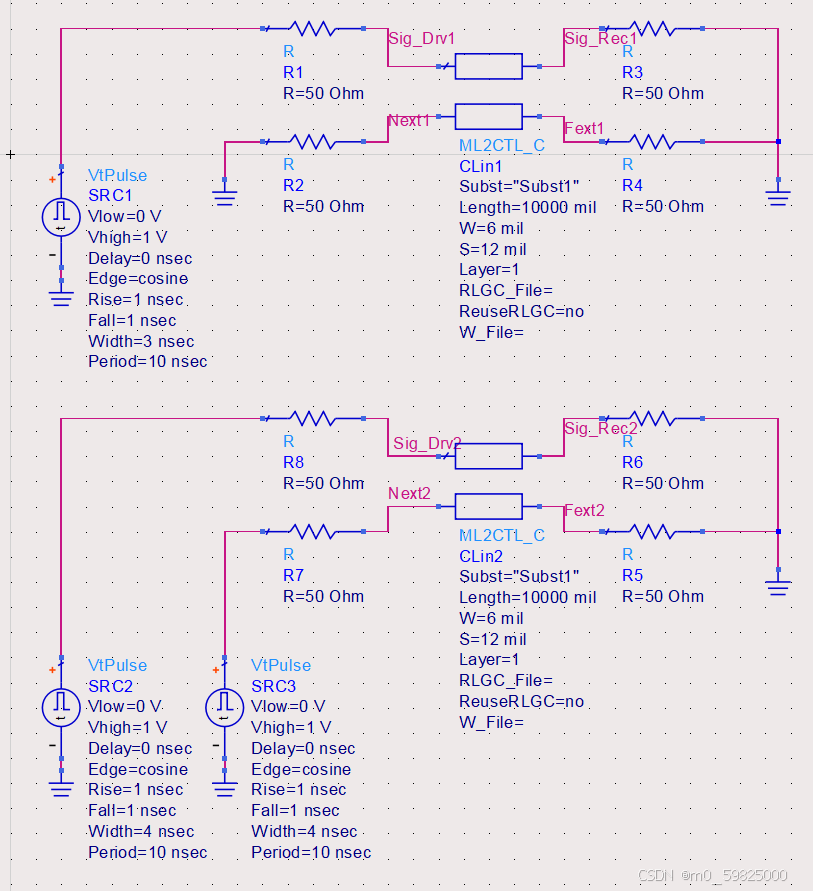

Sig_Rec1是正常无串扰影响的波形，Sig_Rec2是两个信号源同时发出在两根信号线上传输，观察波形：

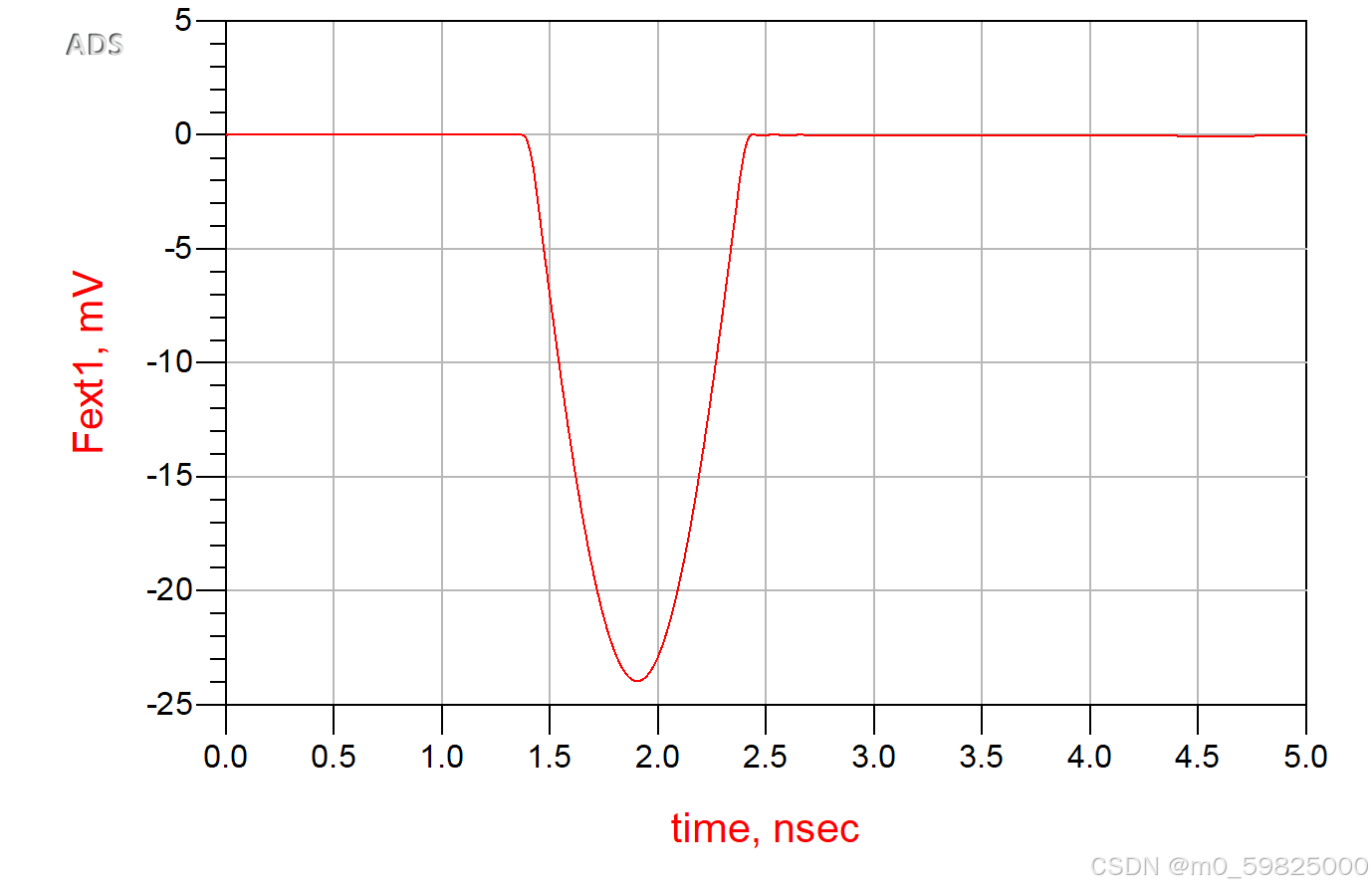

可以观察到Sig_Rec2会比Sig_Rec1更慢一些，原因为因为SC3信号传输线的信号在传输到Fext2点时有远端串扰发生在Sig_Rec2点上，远端串扰波形入下：

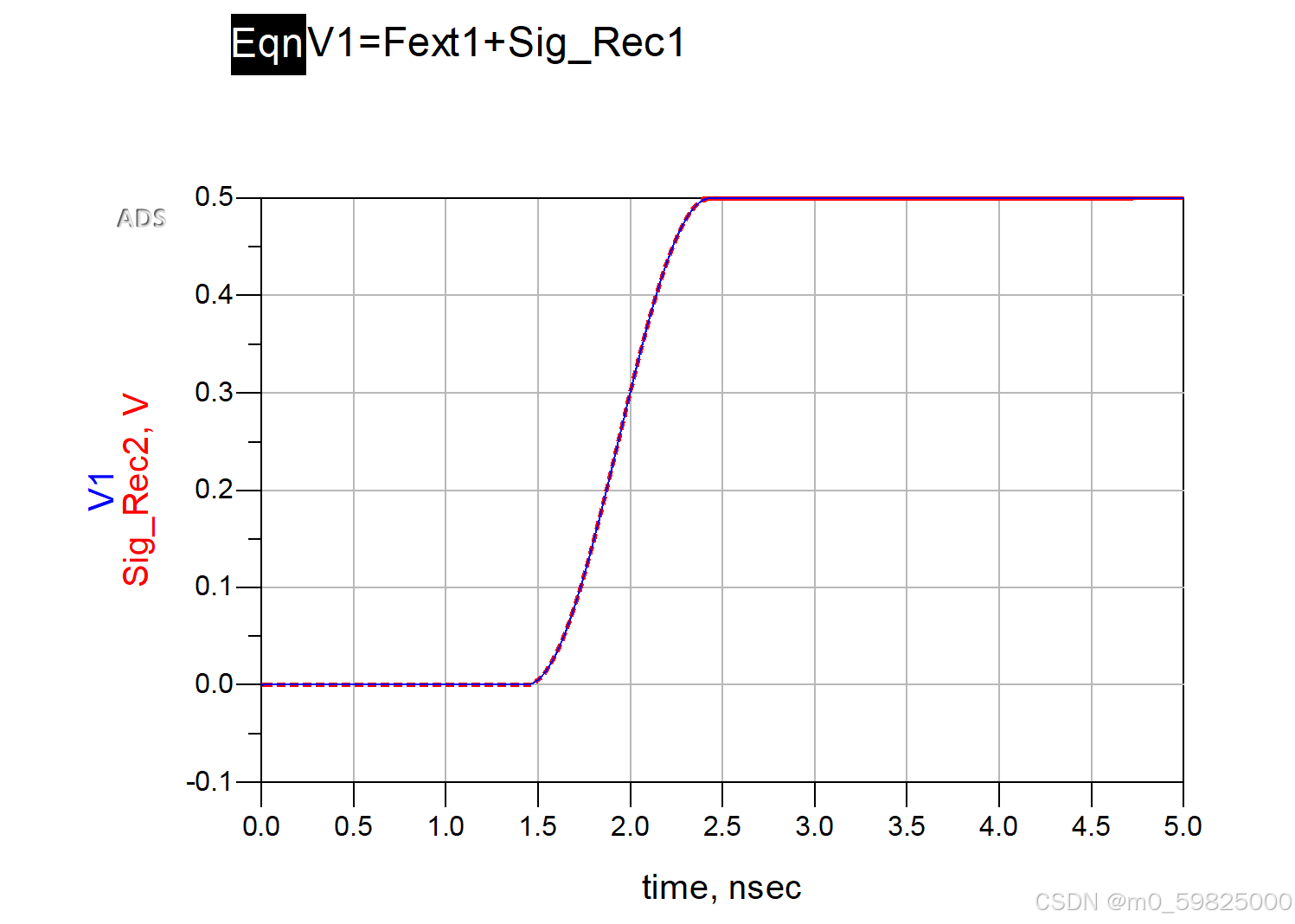

若将该远端串扰波形与Sig_Rec1叠加，可得到与Sig_Rec2一样的波形：

        可以验证在两根信号同时都有信号传输时，攻击线末端信号传输会变缓慢的原因是因为受害线上远端串扰的耦合。

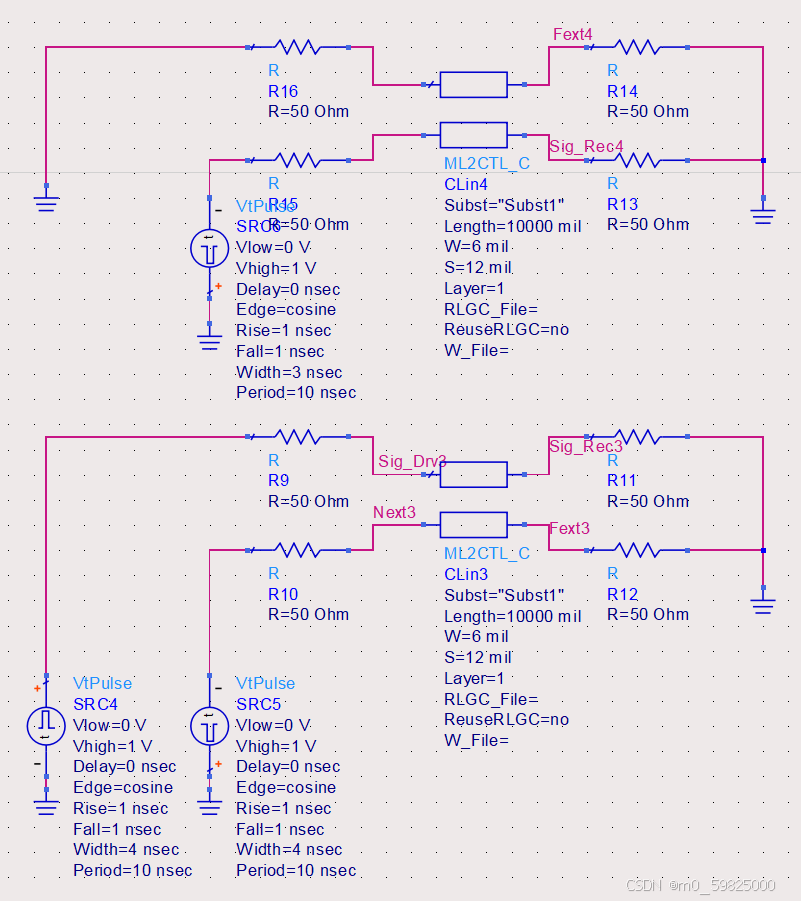

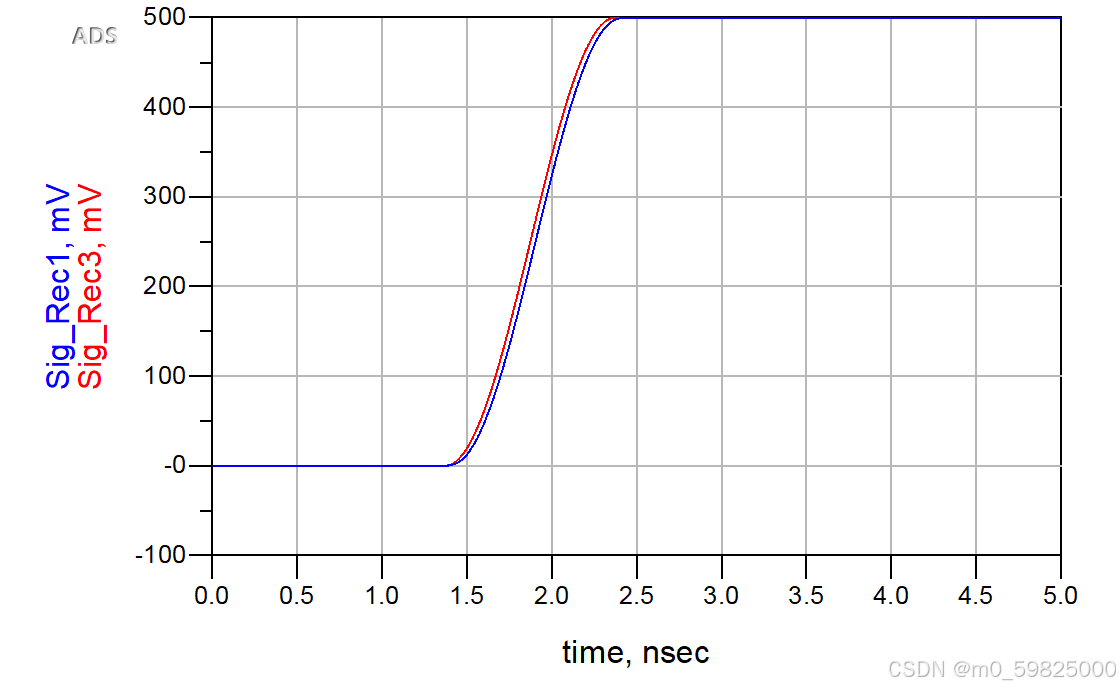

若将受害线上信号源相位调整180度，观察波形与原始无串扰波形对比，发现信号边沿比原始波形边沿更陡峭：

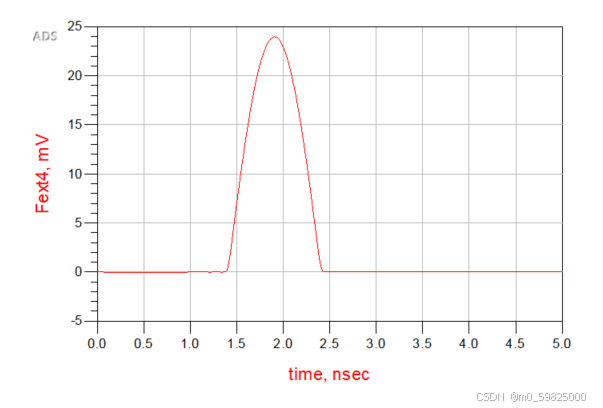

原因与之前一样，是由于受害信号在攻击线上产生的远端串扰的影响，该远端串扰波形如下：

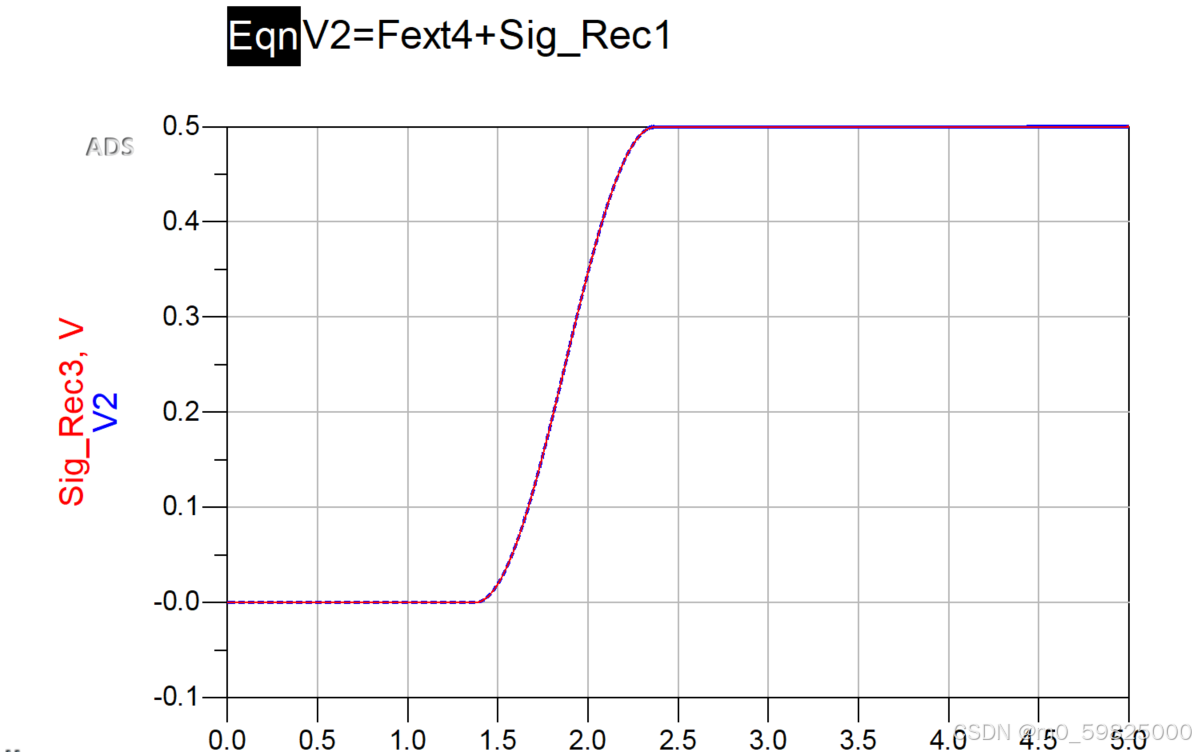

将两个波形进行叠加后发现与Sig_Rec3波形一致：

        由于远端串扰噪声的持续时间刚好是信号上升时间，所以远端串扰并不会影响信号的幅度，只会对信号上升的速度进行影响。
