市面上常见显示屏接口与对应的引脚

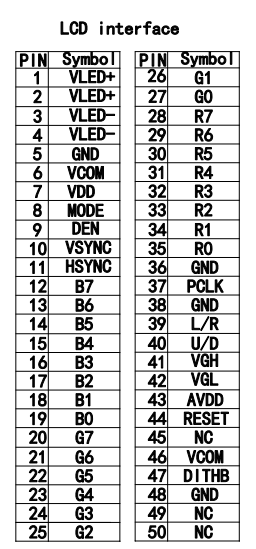

50Pin并行 RGB 接口（TTL RGB 接口）

1. 1 脚：VSS
2. 2 脚：GND
3. 3 脚：VCC
4. 4 脚：R0
5. 5 脚：R1
6. 6 脚：R2
7. 7 脚：R3
8. 8 脚：R4
9. 9 脚：R5
10. 10 脚：R6
11. 11 脚：R7
12. 12 脚：GND
13. 13 脚：GND
14. 14 脚：VSYNC（垂直同步信号）
15. 15 脚：HSYNC（水平同步信号）
16. 16 脚：CLK（像素时钟信号）
17. 17 脚：EN（使能信号）
18. 18 脚：G0（绿色分量信号 0）
19. 19 脚：G1（绿色分量信号 1）
20. 20 脚：GND
21. 21 脚：GND
22. 22 脚：GND
23. 23 脚：GND
24. 24 脚：VCC
25. 25 脚：GND
26. 26 脚：GND
27. 27 脚：B0（蓝色分量信号 0）
28. 28 脚：B1（蓝色分量信号 1）
29. 29 脚：B2（蓝色分量信号 2）
30. 30 脚：B3（蓝色分量信号 3）
31. 31 脚：B4（蓝色分量信号 4）
32. 32 脚：B5（蓝色分量信号 5）
33. 33 脚：B6（蓝色分量信号 6）
34. 34 脚：B7（蓝色分量信号 7）
35. 35 脚：GND
36. 36 脚：GND
37. 37 脚：G2（绿色分量信号 2）
38. 38 脚：G3（绿色分量信号 3）
39. 39 脚：G4（绿色分量信号 4）
40. 40 脚：G5（绿色分量信号 5）
41. 41 脚：G6（绿色分量信号 6）
42. 42 脚：G7（绿色分量信号 7）
43. 43 脚：GND
44. 44 脚：GND
45. 45 脚：RESET（复位信号）
46. 46 脚：VCOM（液晶公共电极电压）
47. 47 脚：GND
48. 48 脚：GND
49. 49 脚：VLED+（背光正极）
50. 50 脚：VLED-（背光负极）




    1. 40-Pin LVDS 接口

    这是早期液晶显示器（如台式液晶、早期笔记本屏幕）最常见的接口。

    引脚号	信号
    1	VCC (电源，通常是3.3V或5V)
    2	VCC
    3	GND (地)
    4	GND
    5	D0- (第一对差分数据负)
    6	D0+ (第一对差分数据正)
    7	GND
    8	D1- (第二对差分数据负)
    9	D1+ (第二对差分数据正)
    10	GND
    11	D2- (第三对差分数据负)
    12	D2+ (第三对差分数据正)
    13	GND
    14	CLK- (时钟差分信号负)
    15	CLK+ (时钟差分信号正)
    16	GND
    17	D3- (第四对差分数据负，单通道屏为NC)
    18	D3+ (第四对差分数据正，单通道屏为NC)
    19	GND
    20	NC (空脚)
    21	NC
    22	NC
    23	NC
    24	NC
    25	NC
    26	NC
    27	NC
    28	NC
    29	NC
    30	GND
    31	Panel Power (屏供电，如+12V)
    32	Panel Power
    33	Panel Power
    34	Panel Power
    35	Backlight Anode (背光正极，VLED+)
    36	Backlight Anode
    37	Backlight Cathode (背光负极，VLED-)
    38	Backlight Cathode
    39	Backlight Cathode
    40	Backlight Cathode

    ---

    2. 30-Pin eDP 接口

    这是现代笔记本电脑和高端显示器主流的接口，是DisplayPort的内部嵌入式版本。

    引脚号	信号
    1	DP_PWR (eDP电源，通常是3.3V)
    2	DP_PWR
    3	GND
    4	GND
    5	ML_Lane0 (p) (主链路通道0正)
    6	ML_Lane0 (n) (主链路通道0负)
    7	GND
    8	ML_Lane1 (p) (主链路通道1正)
    9	ML_Lane1 (n) (主链路通道1负)
    10	GND
    11	ML_Lane2 (p) (主链路通道2正)
    12	ML_Lane2 (n) (主链路通道2负)
    13	GND
    14	ML_Lane3 (p) (主链路通道3正)
    15	ML_Lane3 (n) (主链路通道3负)
    16	GND
    17	AUX_CH (p) (辅助通道正)
    18	AUX_CH (n) (辅助通道负)
    19	GND
    20	Hot Plug Detect (热插拔检测)
    21	Panel Power (屏核心电源，如+3.3V)
    22	Panel Power
    23	GND
    24	GND
    25	Backlight Power (背光电源，VBL)
    26	Backlight Power
    27	Backlight Enable (背光开启，BL_EN)
    28	Brightness Control (背光调节/PWM)
    29	GND
    30	GND

    ---

    3. 40-Pin MIPI DSI 接口

    这是智能手机、平板电脑和超薄笔记本上最主流的接口。

    引脚号	信号
    1	VSP (正极供电，用于屏和背光)
    2	VSP
    3	GND
    4	GND
    5	D0N (MIPI数据0通道负)
    6	D0P (MIPI数据0通道正)
    7	GND
    8	D1N (MIPI数据1通道负)
    9	D1P (MIPI数据1通道正)
    10	GND
    11	CLKN (MIPI时钟负)
    12	CLKP (MIPI时钟正)
    13	GND
    14	D2N (MIPI数据2通道负，2-lane屏为NC)
    15	D2P (MIPI数据2通道正，2-lane屏为NC)
    16	GND
    17	D3N (MIPI数据3通道负，2-lane屏为NC)
    18	D3P (MIPI数据3通道正，2-lane屏为NC)
    19	GND
    20	VSN (负极供电，用于屏和背光)
    21	VSN
    22	GND
    23	Reset (复位信号)
    24	IOVCC (IO电源，1.8V)
    25	TE (Tearing Effect，撕裂效应信号)
    26	NC / SCL (I2C时钟，用于烧录或触摸)
    27	NC / SDA (I2C数据，用于烧录或触摸)
    28	NC
    29	Backlight Enable (背光开启)
    30	Brightness Control (背光调节/PWM)
    31	Backlight Anode (背光正极)
    32	Backlight Anode
    33	Backlight Anode
    34	Backlight Anode
    35	Backlight Cathode (背光负极)
    36	Backlight Cathode
    37	Backlight Cathode
    38	Backlight Cathode
    39	GND
    40	GND
